FRIATEC VACUSET XL Bedienungsanleitung Seite 9

• Die Sattel-Anschlussleitung und die Spiralleitung miteinander verbinden.
• Die Sattel-Anschlussleitung und Spiralleitung mit der VACUBOX XL und
wie in Abb. 3 und Abb. 5 mit dem Anschluss am Sattel verbinden.
• Für die Verarbeitung des Stutzensattels wird das Leitungsstück mit
Kupplung NW 7,2 mit dem Presskolben verbunden (Abb. 4 und Abb. 5).
• Für die Verarbeitung des Reparatursattels wird das Leitungsstück mit
Kupplung NW 7,2 nicht verbunden. Die Kupplung ist im ungesteckten
Zustand geschlossen.

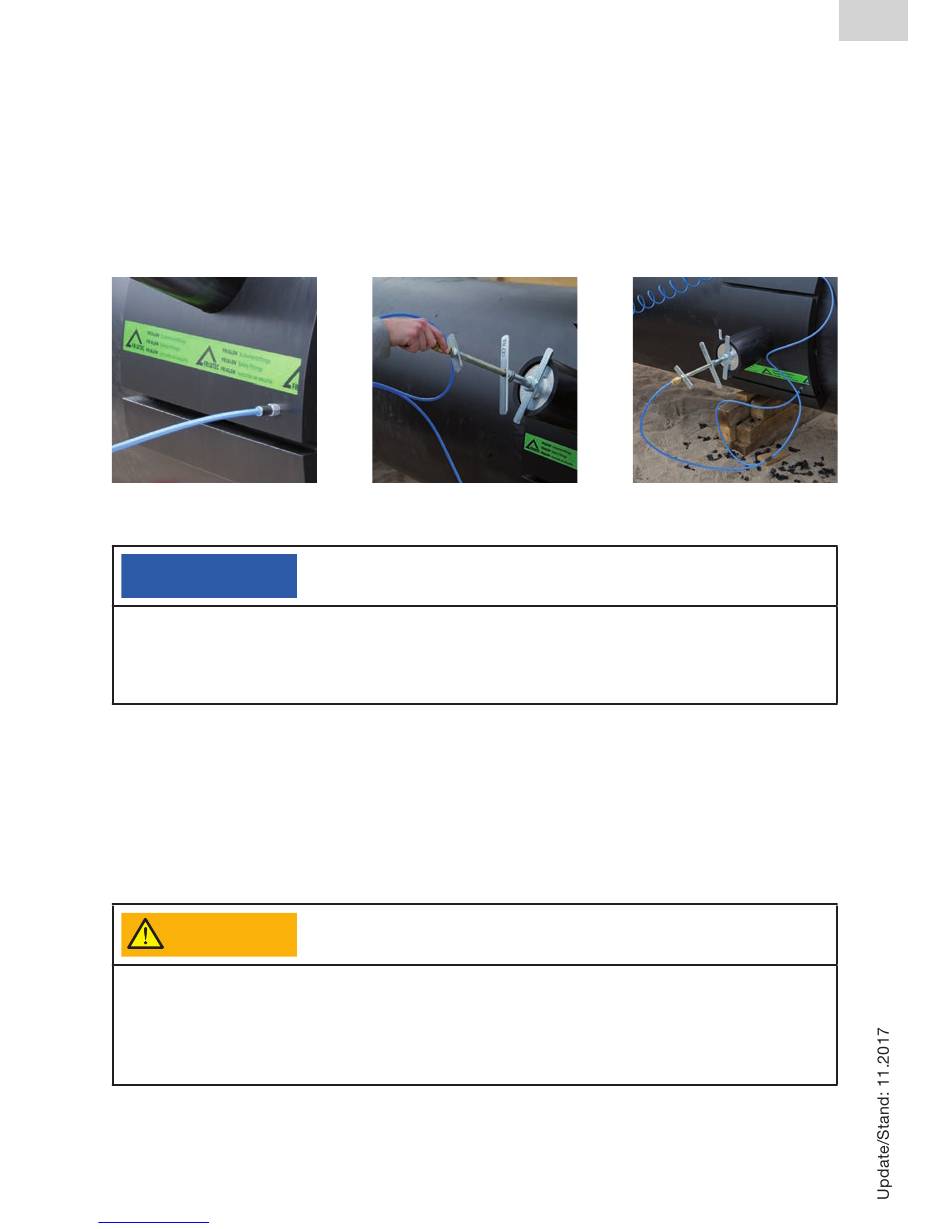

Abb. 3
HINWEIS
Originalschlauch verwenden!
Die VACUBOX XL sollte ausschließlich mit dem Originalschlauch an die Druckluft-
quelle angeschlossen werden. Werden andere Komponenten eingesetzt, kann dies
ggf. zu erhöhtem Druckverlust und damit Minimier ung der Vakuumleistung führen.
• VACUBOX XL und Druckluftkompressor über die Kompressor-Anschlusslei-
tung miteinander verbinden.
• Prüfen Sie den korrekten und dichten Sitz aller Verbindungsstellen im
System.
• Die VACUBOX XL auf einer trockenen und sauberen Unterlage mit der
Beschriftung nach oben ablegen.
WARNUNG!
Austretende Luft kann zu Verletzungen führen!
Stellen Sie sicher, dass der Luftauslass an der VACUBOX XL immer frei liegt und
nicht gegen den Anwender oder gegen Staub oder Schmutz bläst.
Nicht in den Luftauslass schauen, wenn die VACUBOX XL in Betrieb ist. Schutzaus-
rüstung tra gen!
Downloaded from www.Manualslib.com
Abb. 4
manuals search engine
Abb. 5
