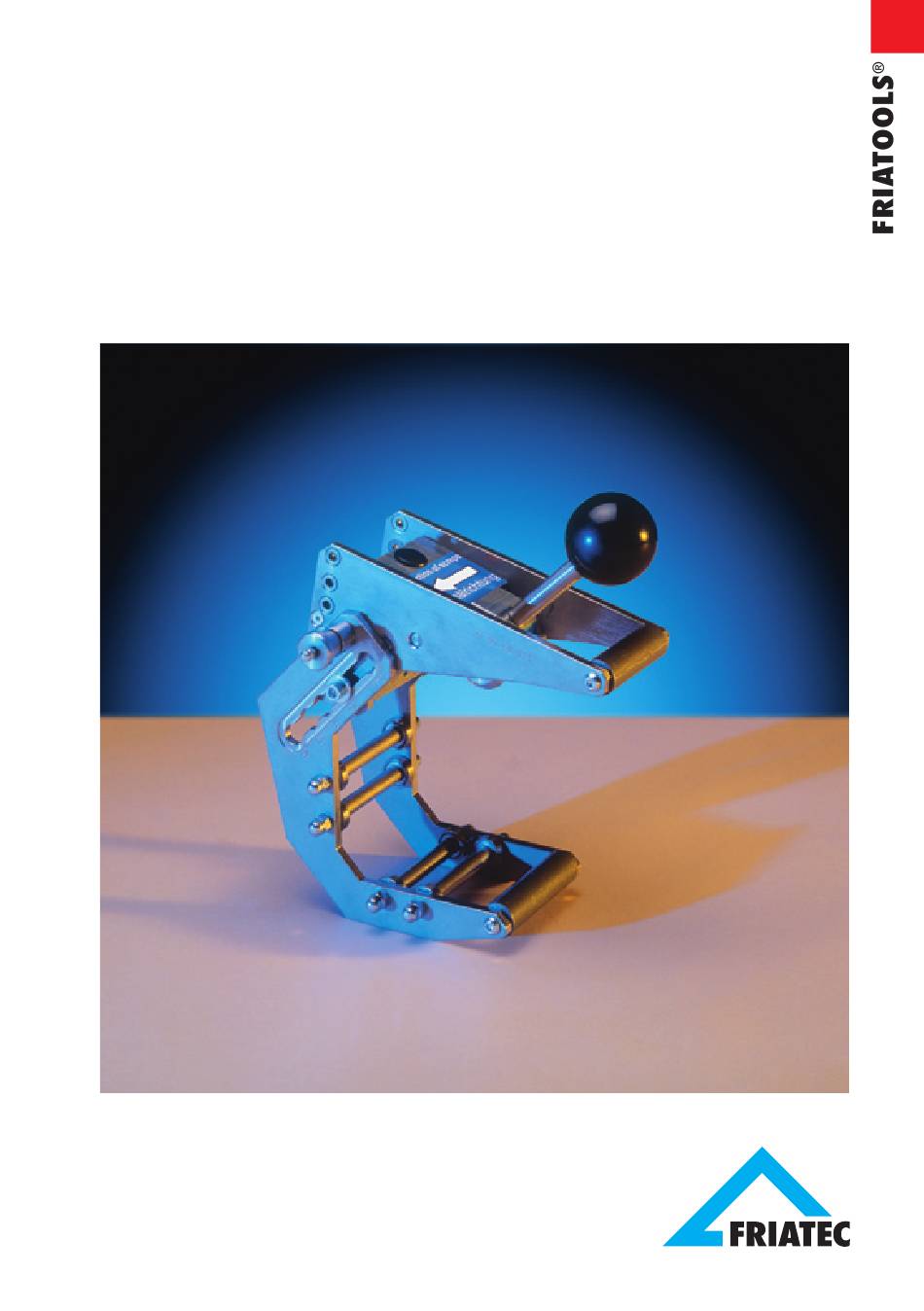

- Seite 1 FRIATOOLS ® Bedienungsanleitung Sattelschälgerät FWSGS 110...
- Seite 2 1. Unterteil 2. Oberteil 3. Messerblock 4. Betätigungshebel 5. Griffe 6. Dimensionseinstellungen 7. Rasterungen der Dimensionseinstellungen 8. Arretierbolzen 9. Führungsrollen 10. HM-Schälmesser 11. Laufrollen 12. Schwenkkopf...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Seite 1. Verwendungszweck 2. Einsatzbereich 3. Vorbereitung 4. Gerät einstellen 5. Verschweißung vorbereiten 6. Schälmesser austauschen 7. Pflege- und Wartungshinweise 8. Gewährleistung 9. Funktionssicherheit 10. Autorisierte Servicestellen 11. Aktualisierung dieser Bedienungsanleitung Verwendungszweck Ihr Sattelschälgerät FWSGS 110 ist ein Präzisionswerkzeug und dient zur Entfernung der Oxidhaut, die sich während der Lagerung auf der Oberfläche von PE-Rohren bildet. -
Seite 4: Einsatzbereich
ACHTUNG! Schälmesser sind Verschleissteile und müssen regelmäßig auf Funktion kontrolliert, bzw. im Bedarfsfall gewechselt werden. Das Sattelschälgerät FWSGS 110 eignet sich optimal zum Schälen der Auflagefläche von FRIALEN -Sattelteilen auf dem Rohr. ® Da eine Rundumschälung nicht notwendig ist, wird eine unnötige Schwä- chung des Rohres vermieden. - Seite 5 • Das Oberteil (2) und das Unterteil (1) können jetzt aufgeklappt und zueinander verschoben werden, bis die gewünschte Rohrdimen- sion erreicht ist. • Sattelschälgerät montieren. • Bringen Sie das Gerät so auf das PE-Rohr auf, dass die vier Laufrol- Abb. 2 len (11) und das Schälmesser (10) auf dem zu schälenden Rohrbe- reich aufliegen (siehe Abb.
-
Seite 6: Verschweißung Vorbereiten
• Um den nächsten Hub durchzu- führen, ist das Gerät von Hand seitlich in Schälrichtung zu ver- schieben (siehe Pfeil auf FWSGS 110). WICHTIG! Ziehen Sie, um das Gerät zu ver- Abb. 5 schieben, nicht am Betätigungshe- bel, sondern an den Geräteflanken (siehe Abb. -
Seite 7: Schälmesser Austauschen
Schälmesser austauschen ACHTUNG! VERLETZUNGSGEFAHR AM SCHÄLMESSER! • TORXSchrauben mit TORXSchlüssel lösen. • Schälmesser entfernen. • Verschmutzung auf den Messerauflageflächen reinigen. • Neues Schälmesser einbauen. • TORXSchrauben wieder befestigen. Artikel Bestellnummer FWSGE 6/ Ersatzschälmesser 613325 Pflege- und Wartungshinweise ACHTUNG! Ihr FWSGS 110 ist ein Präzisionswerkzeug. Beachten Sie deshalb die Pflege- und Wartungshinweise. -
Seite 8: Gewährleistung
Umbauten, an dem Gerät vorgenommen werden. Geräteteile in nicht einwandfreiem Zustand sind sofort auszutauschen (nehmen Sie hierzu Kontakt mit Ihrer FRIATECServicestelle auf). Es dürfen nur FRIATECErsatz und/oder Verschleißteile verwendet werden. 10. Autorisierte Servicestellen Servicestationen weltweit können Sie unter unserer Service-Hotline 0621 486-1533 erfragen.
