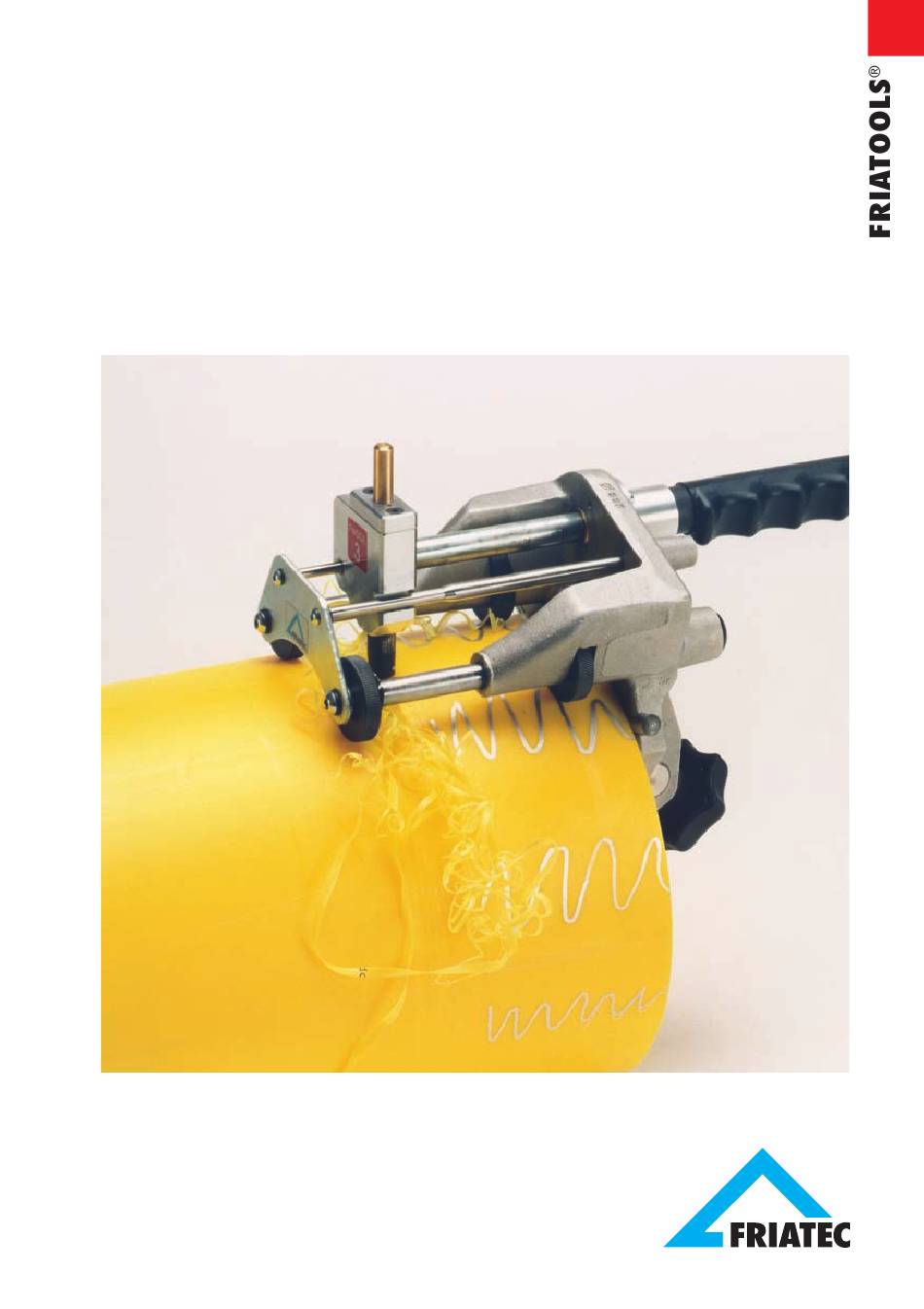

- Seite 1 FRIATOOLS ® Bedienungsanleitung FRIALEN FRIAFIT ® ® -Schälgerät FWSG 225...
- Seite 2 1. Rollgriff 2. Schälmesser 3. Gehäuse 4. Spannschlitten 5. Sterngriff 6. Führungsrolle 7. Messergehäuse 8. Messerhalter...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Seite 1. Verwendungszweck 2. Einsatzbereich 3. Vorbereitung 4. Gerät einstellen 5. Schweißung vorbereiten 6. Schälmesser austauschen 7. Pflege- und Wartungshinweise 8. Gewährleistung 9. Funktionssicherheit 10. Autorisierte Servicestellen 11. Aktualisierung dieser Bedienungsanleitung... -
Seite 4: Verwendungszweck
Verwendungszweck Ihr Schälgerät FWSG 225 ist ein Prä- zisionswerkzeug und dient zur Ent- fernung der Oxidhaut, die sich während der Lagerung auf der Ober- fläche von PE-Rohren bildet. Das Schälen ist unbedingt nötig, da es bei nicht vollständiger Entfernung der Oxidhaut zu einer undichten Schweißverbindung kommen kann. -
Seite 5: Einsatzbereich
Einsatzbereich Das Schälgerät FWSG 225 ist zur Bearbeitung von Stangen- und Rol- lenware für die Rohrdurchmesser 75 - 225 mm geeignet. Es können Rohre aus PE 80, PE 100 und PE-X bearbeitet werden. Vorbereitung • Säubern Sie die abzuschälende Rohrfläche von Verunreinigungen wie Sand und Erde z.B. - Seite 6 WICHTIG! Schälmesser (2) nicht gegen den Spannschlitten (4) stoßen. Gegebenenfalls Spannschlitten durch Linksdrehung am Sterngriff (5) weiter öffnen. • Alle 5 bis 10 Umdrehungen über- prüfen, Markierung erreicht ist. Der Markierungs- Abb. 2 strich unterhalb der Markierungs- zahl muss sichtbar sein und bündig mit dem Gehäuse ab- schließen (Abb.
-
Seite 7: Schweißung Vorbereiten
• Demontage des Gerätes: Sterngriff (5) gegen den Uhrzei- gersinn lose drehen. Schälgerät lässt sich nun vom Rohr abzie- hen. Schweißung vorbereiten • Späne entfernen • Schälergebnis überprüfen (die Spanstärke darf nicht unter 0,25 mm liegen und 0,35 mm nicht überschreiten). -
Seite 8: Schälmesser Austauschen
• Die Verarbeitung der FRIALEN ® Produkte erfolgt entsprechend der Montageanleitung. Schälmesser austauschen GEFAHR! VERLETZUNGSGEFAHR AM SCHÄLMESSER! WICHTIG! Beim Austausch des Schälmes- sers darauf achten, dass nur rot eingefärbte Schälmesser verwen- det werden. • TORX-Schrauben TORX- Schlüssel lösen. • Schälmesser entfernen. •... -
Seite 9: Pflege- Und Wartungshinweise
Pflege- und Wartungs- hinweise ACHTUNG! Ihr FWSG 225 ist ein Präzisions- werkzeug. Beachten Sie deshalb die Pflege- und Wartungshinweise. Das FWSG 225 muss sauber und trocken gehalten werden. Nach dem Gebrauch bewahren Sie es stets im trockenen Transportkoffer auf. Die Kugellager der Lauf- und Führungsrollen sind regelmäßig mit dem im Transportkoffer beigelegten Öl-Pflegespray zu behandeln. -
Seite 10: Gewährleistung
Ein sorgsamer Umgang mit den Geräten verhindert unnötige Re- paraturen und Ausfallzeiten. Eine regelmäßige jährliche Über- prüfung auf Funktionssicherheit durch den Service der FRIATEC AG wird empfohlen. Gewährleistung Die Gewährleistung beträgt 12 Mo- nate. Ausgenommen hiervon sind das Schälmesser oder Teile, die durch das Umfeld (Sand, Erde usw.) vorzeitig verschleißen. -
Seite 11: Funktionssicherheit
Ohne Genehmigung des Herstellers dürfen keine Veränderungen, An- oder Umbauten, an dem Gerät vor- genommen werden. Geräteteile in nicht einwandfreiem Zustand sind sofort auszutauschen (nehmen Sie hierzu Kontakt mit Ihrer FRIATEC-Servicestelle auf). Es dürfen nur FRIATEC-Ersatz- und/oder Verschleißteile verwendet werden. -
Seite 12: Autorisierte Servicestellen
10. Autorisierte Servicestellen FRIATEC AG Betriebsstätte Mannheim Steinzeugstraße D- 68229 Mannheim Tel.: 0621/486-2335 Fax: 0621/486-2030 Servicestationen weltweit können Sie unter unserer Service-Hotline +49 621 486 1533 erfragen. 11. Aktualisierung dieser Bedienungsanleitung Im Internet über www.friatools.de gelangen Sie direkt auf die Seite der FRIATOOLS-Gerätetechnik.
