Überprüfen der SCSI-Terminierung

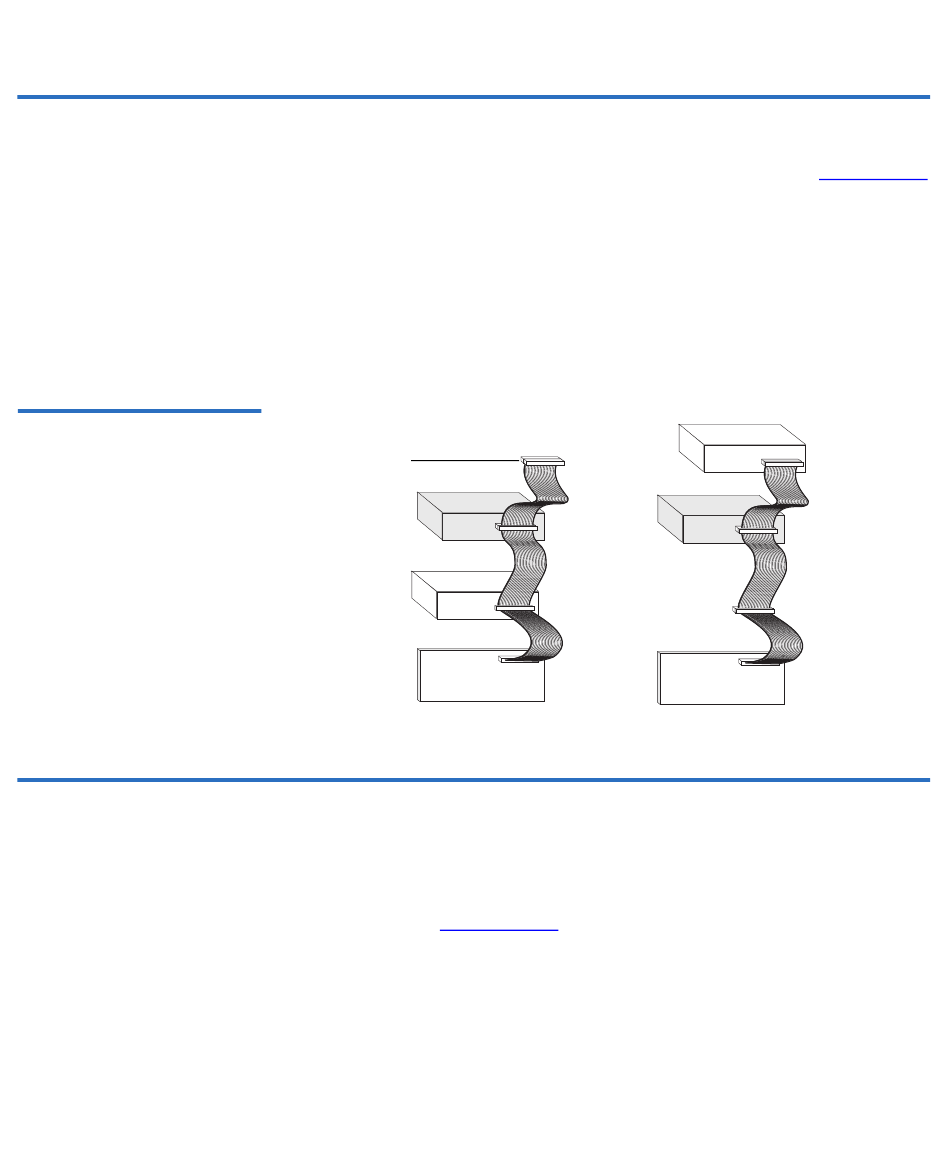

Abbildung 9 Zwei SCSI-
Terminierungsbeispiele für
interne Bandlaufwerke
Anschließen eines Netzkabels am SCSI-Bandlaufwerk
DDS-4/DAT 72-Benutzerhandbuch
Das interne Bandlaufwerk besitzt keine SCSI-Terminierung.
zeigt zwei Terminierungsbeispiele für interne Bandlaufwerke.
Das Laufwerk ist das einzige SCSI-Gerät auf dem Bus:
1 Verbinden Sie es mit dem zweitletzten Anschluss auf der SCSI Kette.
2 Verbinden Sie einen Multimodus-Abschlusswiderstand mit dem
letzten Anschluss in der Kette. Dieser Abschlusswiderstand ist
normalerweise ein kleiner, rechteckiger Plastikblock mit der
Markierung SCSI-Terminator, der mit dem Kabel verbunden wird.
SCSI-Abschluss-
widerstand
Bandlaufwerk
(keine Terminie-
rung)
SCSI-Gerät
(Terminierung
deaktiviert)
SCSI-Controller
(Terminierung
aktiviert)
Zum Anschließen eines Netzkabels an ein internes Bandlaufwerk
verbinden Sie ein 4-poliges Reservenetzkabel vom internen Netzteil des
Computers zum Stromanschluss an der Rückseite des internen SCSI-
Bandlaufwerks. Abbildung 10
auf dem internen SCSI-Bandlaufwerk.
Der empfohlene 4-polige Netzanschluss für interne Laufwerke ist ein
AMP 1-48024-0 Gehäuse mit AMP 60617-1- oder gleichwertigen Pins.
Kapitel 2 Installation interner Bandlaufwerke
Überprüfen der SCSI-Terminierung
zeigt die Position des Stromanschlusses
2
Abbildung 9
SCSI-Gerät
(Terminierung
aktiviert)
Bandlaufwerk
(keine Terminie-
rung)
SCSI-Controller
(Terminierung
aktiviert)
2
