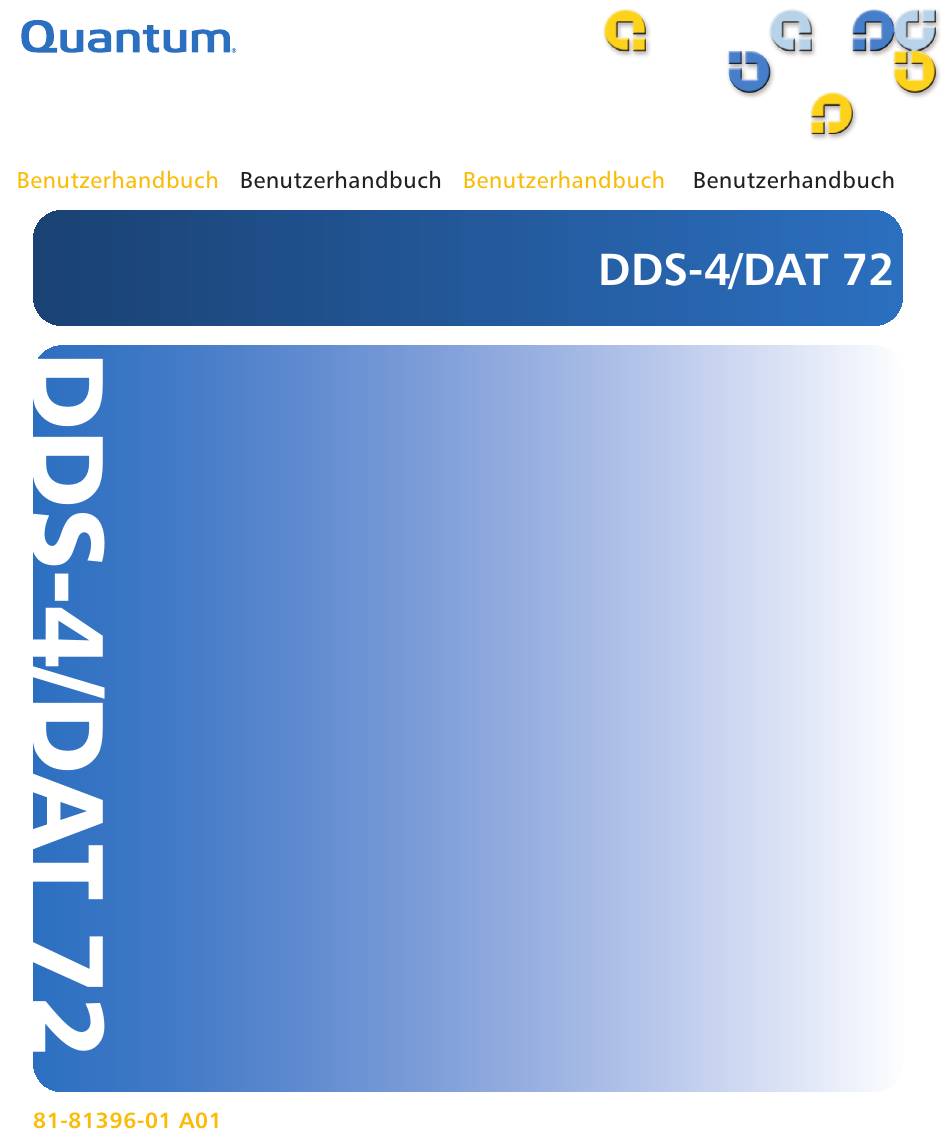

Quantum DDS-4/DAT 72 Benutzerhandbuch

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Quantum DDS-4/DAT 72

Inhaltszusammenfassung für Quantum DDS-4/DAT 72

  • Seite 2 Externes SCSI-Bandlaufwerk DAT 72 (Artikelnummer CD72LWE) Internes SATA-Bandlaufwerk DAT 72 (Artikelnummer CD72SH) Quantum Corporation stellt diese Veröffentlichung “in ihrer derzeitigen Form” zur Verfügung, ohne Gewährung jeglicher ausdrücklicher oder impliziter Garantien, einschließlich jedoch nicht beschränkt auf implizierte Garantien der handelsüblichen Qualität oder Eignung zu einem bestimmten Zweck. Quantum Corporation behält sich das Recht vor, diese Veröffentlichung ohne vorherige Ankündigung zu überarbeiten.

  • Seite 3: Inhaltsverzeichnis

    Was außerdem benötigt wird ..................10 Vermeiden von elektrostatischen Schäden..............10 Installationszusammenfassung ..................11 Bereitlegung der notwendigen Werkzeuge..............12 Überprüfung der Standardeinstellungen des Laufwerks ........12 SCSI-ID..........................16 Paritätsprüfung....................... 17 Abschlusswiederstandsstrom..................18 Datenkomprimierung ....................19 Datenträgererkennungssystem (nur DDS-4-Laufwerke) ......... 20 DDS-4/DAT 72 Benutzerhandbuch...
  • Seite 4 Anschließen an einen Wide-SCSI-Steckverbinder ..........41 Anschließen an einen Narrow-SCSI-Steckverbinder ......... 42 Überprüfen der SCSI-Terminierung................42 Anschließen eines Netzkabels ..................43 Abschließen der Installation ..................44 Registrieren des Bandlaufwerks .................. 44 Kapitel 4 Bandlaufwerkbetrieb Verwendung des geeigneten Datenträgers ..............46 DDS-4/DAT 72 Benutzerhandbuch...
  • Seite 5 Fehlerhafter POST-Test ....................60 Nicht-startender Computer ..................61 Computer erkennt das Laufwerk nicht............... 61 Backup-Programm erkennt das Laufwerk nicht ............62 Schreibfehler........................62 Hardwarefehler ......................62 Anhang A Laden der verbesserten Firmware Firmware-Aktualisierungsmethoden................64 Firmware-Kassetten verwenden .................. 65 Stichwortverzeichnis DDS-4/DAT 72 Benutzerhandbuch...
  • Seite 6 Datenanschluss auf dem internen SATA-Bandlaufwerk..... 32 Abbildung 12 Anschließen des SATA-Datenkabels an die SATA-Karte ... 32 Abbildung 13 Anschließen des SATA-Netzteilkonvertierungs-Adapterkabels 33 Abbildung 14 Datenanschluss auf dem internen SATA-Bandlaufwerk..... 33 Abbildung 15 Rückseite des externen Bandlaufwerks.......... 39 DDS-4/DAT 72 Benutzerhandbuch...
  • Seite 7 Zwei SCSI-Terminierungsbeispiele für externe Bandlaufwerke 43 Abbildung 17 Laden einer Kassette ................. 49 Abbildung 18 Auswurftaste an der Vorderseite des Laufwerks ......50 Abbildung 19 Schreibschutz für eine DDS-Kassette ..........51 Abbildung 20 LEDs an der Vorderseite des internes Laufwerks ......54 DDS-4/DAT 72 Benutzerhandbuch...
  • Seite 8 Standardeinstellungen des externen Bandlaufwerks ......38 Tabelle 6 Laufwerke mit den passenden unterstützten Datenträgern ....47 Tabelle 7 Kassettenrichtlinien und Fehler............. 47 Tabelle 8 LED-Schnellübersicht................55 Tabelle 9 Reinigungs-LED..................56 Tabelle 10 Datenträger-LED..................56 Tabelle 11 Laufwerk-LED................... 57 DDS-4/DAT 72 Benutzerhandbuch viii...
  • Seite 9 Vorwort Dieses Dokument hilft als übersichtliche Informationsquelle Quantum- Kunden und Systemfachleuten, sich mit den DDS-4- und DAT 72- Laufwerken vertraut zu machen. Dieses Kapitel beschreibt den Zweck, den Umfang und das Publikum dieses Dokuments. Es beschreibt auch die in diesem Dokument verwendeten Schreibkonventionen.
  • Seite 10 Warnung: Warnungshinweise zeigen eine mögliche Personengefährdung an. Diese Hinweise werden gegeben, um Personenverletzungen zu vermeiden . In diesem Handbuch werden die folgenden Konventionen verwendet: • Rechte Seite der Bibliothek: Bezieht sich auf die rechte Seite, wenn man vor der beschriebenen Komponente steht. DDS-4/DAT 72-Benutzerhandbuch...
  • Seite 11 Englewood, CO 80112 (800) 854-7179 oder (303) 397-2740 Kontaktinformationen Die Kontaktinformationen der Firma Quantum werden nachfolgend aufgeführt. Firmenhauptsitz von Quantum Dokumentation für dieses oder andere Produkte von Quantum erhalten Sie von: Quantum Corporation 141 Innovation Drive Irvine, CA 92617 (949) 856-7800...
  • Seite 12 Kommentare zu vorhandenen Dokumenten können per E-Mail an folgende Adresse gesendet werden: doc-comments@quantum.com Startseite von Quantum Besuchen Sie die Startseite von Quantum unter: http://www.quantum.com Kundendienst Die Kundendienstabteilung von Quantum bietet einen 24-Stunden- Helpdesk, der unter folgenden Nummern erreicht werden kann: Nord-/Südamerika:...

  • Seite 13: Kapitel 1 Kurzanleitungen Zur Installation Produktübersicht

    Produktübersicht Sie haben das beste, zuverlässigste DDS-Laufwerk (digitaler Datenspeicher) erworben, das zurzeit erhältlich ist. Als branchenführendes Unternehmen hat Quantum erneut mit den DDS-4 und DAT 72-Laufwerkmodellen die Speichertechnik revolutioniert. Die DAT 72- und DDS-4-Laufwerke zeigen Quantums Bekenntnis zur Konstruktion zuverlässiger und haltbarer Bandlaufwerkprodukte unter Berücksichtigung führender Spitzentechnologien.

  • Seite 14: Abbildung 1 In Diesem Benutzerhandbuch Behandelte Laufwerke

    1). Die Laufwerke verbinden etablierte DAT-Technologie (Digitalaudioband), hohe Dichte bei der Aufzeichnung und Hardware- Datenkomprimierungsfähigkeiten mit dem bewährten Computerqualitätsdesign von Quantum. So bieten sie Zuverlässigkeit und Leistungseigenschaften, die von anderen DDS-Produkten nicht erreicht werden. Abbildung 1 In diesem Benutzerhandbuch behandelte...

  • Seite 15: Kapitel 1 Kurzanleitungen Zur Installation Produktübersicht

    Die DAT 72- und DDS-4-Laufwerke sind ideal für Workstations, Server Anwendungen und Netzwerk/Unternehmens-Anwendungen. Zu diesen Anwendungen gehören u. a.: • Backup von Festplatten mit hoher Kapazität • Datenaustausch zwischen Systemen • Netzwerkserver • Online-Datenerfassung • Nearline-Sekundärspeicher für alle Textarten, Graphiken oder Multimediainformationen • Archivspeicher DDS-4/DAT 72-Benutzerhandbuch...

  • Seite 16: Bandlaufwerkkomponenten

    Kapazität (Gbytes) Systemspezifische 1,375 2,75 2,75 Übertragungsrate (Mbytes/s) *Gilt nur für DDS-40-Laufwerke **Gilt nur für DAT 72-Laufwerke Bandlaufwerkkomponenten Abbildung 2 zeigt die wichtigsten Komponenten der Bandlaufwerke. Abbildung 2 Vorderseiten- komponenten Laufwerk-LED (gelb) Reinigungs- Daten- Auswurftaste träger- LED (grün) (grün) DDS-4/DAT 72-Benutzerhandbuch...

  • Seite 17: Kapitel 1 Kurzanleitungen Zur Installation Installation Des Internen Bandlaufwerks

    6 Schalten Sie den Computer aus, entfernen Sie die Abdeckungen und Netzkabel. Wählen Sie je nach Laufwerk einen 3,5-Zoll- oder 5,25- Zoll-Schacht aus. 7 Heben Sie das Laufwerk in den Schacht, und sichern Sie es mit den mitgelieferten Schrauben. 8 Nur für SCSI-Laufwerke - DDS-4/DAT 72-Benutzerhandbuch...

  • Seite 18: Kapitel 1 Kurzanleitungen Zur Installation Installation Des Externen Bandlaufwerks

    Artikel fehlen oder beschädigt sind. 2 Stellen Sie fest, welche anderen Artikel Sie für diese Installation benötigen (siehe Was außerdem benötigt wird auf Seite 10). 3 Prüfen Sie die Standardeinstellungen des Laufwerks und ändern Sie sie nötigenfalls: • SCSI-ID: 6 DDS-4/DAT 72-Benutzerhandbuch...
  • Seite 19 6 Wenn das Bandlaufwerk das letzte Gerät im Bus ist, sollte es mit einem Abschlusswiderstand versehen sein. 7 Schalten Sie das externe Bandlaufwerk ein, schalten Sie den Computer an und prüfen Sie, ob das Bandlaufwerk richtig funktioniert, bevor Sie einen Probe-Backup ausführen. 8 Lassen Sie das Bandlaufwerk registrieren. DDS-4/DAT 72-Benutzerhandbuch...

  • Seite 20: Kapitel 2 Installation Interner Bandlaufwerke

    • Abschlusswiederstandsstrom • Datenkomprimierung • Datenträgererkennungssystem (nur DDS-4-Laufwerke) • POST-Test • Host-Betriebssystem • SCSI-Wide/Narrow-Konfiguration (nur DDS-4-Laufwerke) • Anbieter-ID • Notieren von Laufwerkinformationen • Zugriff auf das Innere des Computers • Einbau des internen Bandlaufwerks • Anschließen eines SCSI-Kabels DDS-4/DAT 72-Benutzerhandbuch...

  • Seite 21: Auspacken

    Anmerkung: Interne Bandlaufwerke sind in zwei Montageanordnungen erhältlich, eine für 3,5-Zoll- Schächte halber Höhe und eine für 5,25-Zoll-Schächte halber Höhe. Diese beiden Laufwerke unterscheiden sich nur durch die Einbauträger, die auf jeder Seite des Laufwerks für 5,25-Zoll-Installationen befestigt sind, und ihre Vorderseite. DDS-4/DAT 72-Benutzerhandbuch...

  • Seite 22: Was Außerdem Benötigt Wird

    Hautkontakt hat. Entfernen Sie das Handgelenkband erst, wenn Sie die Arbeit am Laufwerk abgeschlossen haben. • Berühren Sie eine metallene oder geerdete Oberfläche, bevor Sie das Laufwerk aus der Antistatikverpackung nehmen, um jeglichen Aufbau statischer Elektrizität vom Körper zu entladen. DDS-4/DAT 72-Benutzerhandbuch...

  • Seite 23: Installationszusammenfassung

    2 Überprüfung der Standardeinstellungen des Laufwerks 3 Notierung der Informationen zum Laufwerk 4 Zugriff auf das Innere des Computers 5 Befestigung des Laufwerks im Einbauschacht des Computers 6 Anschluss eines SCSI-Schnittstellenkabels 7 Anschluss eines Netzkabels 8 Abschluss und Überprüfung der Installation DDS-4/DAT 72-Benutzerhandbuch...

  • Seite 24: Bereitlegung Der Notwendigen Werkzeuge

    2, um festzustellen, ob sie Ihren Anforderungen entsprechen oder geändert werden müssen. Anmerkung: Diese Jumper-Pin- und Schalter-Einstellungen beziehen sich nur auf SCSI-Laufwerke. • Wenn Sie diese Standardeinstellungen nicht zu ändern brauchen, fahren Sie mit Zugriff auf das Innere des Computers auf Seite 24 fort. DDS-4/DAT 72-Benutzerhandbuch...

  • Seite 25: Tabelle 2 Nur Für Scsi-Laufwerke - Standardeinstellungen Des Internen Bandlaufwerks

    Aktiviert Schalter 3 EIN nungs-Systemüberprü- fung (nur DDS-4-Laufwerke) POST-Testdiagnose Aktiviert Schalter 4 EIN Hostbetriebssystem Microsoft Win- Schalter 5-8 EIN dows 98/Me/XP/ NT/2000/2003 Server SCSI-Schnittstellenkom- Wide-SCSI (LVD Schalter 9 patibilität und SE) (nur DDS-4-Laufwerke) Anbieter-ID SEAGATE DAT Schalter 10 DDS-4/DAT 72-Benutzerhandbuch...

  • Seite 26: Abbildung 3 Nur Für Scsi-Laufwerke - Jumper-Einstellungen Des Internen Bandlaufwerks

    SCSI ID bit 2 SCSI-ID-Bit 2 SCSI ID bit 3 SCSI-ID-Bit 3 9-10 Parity checking 9-10 Paritätsprüfung 11-12 Termination Power 11-12 Abschlusswiderstandsstrom SCSI-ID=0 SCSI-ID=8 SCSI-ID=1 SCSI-ID=9 SCSI-ID=2 SCSI-ID=10 SCSI-ID=3 SCSI-ID=11 SCSI-ID=4 SCSI-ID=12 SCSI-ID=5 SCSI-ID=13 SCSI-ID=14 SCSI-ID=6 SCSI-ID=7 SCSI-ID=15 Parität aktiviert Abschl.-Strom DDS-4/DAT 72-Benutzerhandbuch...

  • Seite 27: Abbildung 4 Nur Für Scsi-Laufwerke - Schaltereinstellungen Des Internen Bandlaufwerks

    Bandlaufwerks (Gleichstrom) SCSI DC control SCSI-Gleichstrom- Media recognition steuerung Self Test Datenträgererkennung Betriebssystem Operating-system Konfigurations- configuration schalter switches Wide/Narrow-SCSI Wide/Narrow SCSI Anfragebefehlsunter- Inquiry String support stützung Angezeigte Standardeinstellungen Default settings shown Vorderseite des Laufwerks Front of drive DDS-4/DAT 72-Benutzerhandbuch...

  • Seite 28: Scsi-Id

    Offen Geschaltet Offen Geschaltet Offen Geschaltet Offen 6 (Standardein- Offen Geschaltet Geschaltet Offen stellung) Geschaltet Geschaltet Geschaltet Offen Offen Offen Offen Geschaltet Geschaltet Offen Offen Geschaltet Offen Geschaltet Offen Geschaltet Geschaltet Geschaltet Offen Geschaltet Offen Offen Geschaltet Geschaltet DDS-4/DAT 72-Benutzerhandbuch...

  • Seite 29: Paritätsprüfung

    Pins 9-10 offen: Deaktivierung der Paritätsprüfung Paritätsprüfung ist standardmäßig auf dem internen Bandlaufwerk aktiviert. Entfernen Sie die Jumper von Pin 9 und 10, um die Paritätsprüfung zu deaktivieren. Anmerkung: Auch bei deaktivierter Paritätsprüfung erstellt das Laufwerk einen Paritäts-Bit. DDS-4/DAT 72-Benutzerhandbuch...

  • Seite 30: Abschlusswiederstandsstrom

    TERMPWR-Signals (z. B. durch umgekehrten Anschluss des SCSI-Kabels) zu vermeiden. Im Fall eines Kurzschlusses wird der Abschlusswiderstandsstrom zum Bus unterbrochen. Nachdem der Kurzschluss behoben wurde, wird eine Sicherung im Laufwerk automatisch neu gesetzt, um den Abschlusswiderstandsstrom wiederherzustellen. DDS-4/DAT 72-Benutzerhandbuch...

  • Seite 31: Datenkomprimierung

    • Daten mit hoher Redundanz, wie z. B. strukturierte Datenbankdateien oder Graphikdateien, sind am besten komprimiert, sehr oft in einem Verhältnis von 2:1 oder höher. • Daten mit geringer Redundanz, wie z. B. ausführbare Programme, sind am wenigsten komprimiert. DDS-4/DAT 72-Benutzerhandbuch...

  • Seite 32: Datenträgererkennungssystem (Nur Dds-4-Laufwerke)

    Laufwerk beim Einschalten durchführt. Das Laufwerk reagiert standardmäßig erst dann auf SCSI-Befehle, wenn es den POST-Test erfolgreich abgeschlossen hat (nach ungefähr 5 Sekunden). Setzen Sie Schalter 4 auf AUS, damit das Laufwerk beim Einschalten keinen POST- Test durchführt. DDS-4/DAT 72-Benutzerhandbuch...

  • Seite 33: Host-Betriebssystem

    • Setzen Sie die Schalter 5 bis 8, um die gewünschten Einstellungen zu wählen. • Informationen zu Skripts und anderen Einstellungen für verschiedene nicht-Windows-Betriebssysteme finden Sie im Nachtrag zur Betriebssystem-Laufwerkkonfiguration. Dieser Nachtrag ist auf der Quantum Ressource-CD und unter erhältlich. http://www.quantum.com/am/service_support/Index.aspx Tabelle 4 Hostbetriebssyste Schalter...
  • Seite 34 03. 11. 1999 hergestellt wurde. Novell 5.x mit systemeigenem Backup-Applet und NWTAPE.CDM-Treiber, der nach dem 03. 11. 1999 hergestellt wurde. DEC UNIX Sun UNIX HP-UX IBM AIX Linux SCO-Installation (ODT und Open Server) mit dem MAKDEV- Dienstprogramm. SCO UnixWare 7.x DDS-4/DAT 72-Benutzerhandbuch...

  • Seite 35: Scsi-Wide/Narrow-Konfiguration (Nur Dds-4-Laufwerke)

    Übertragungsbetrieb (16-Bit) ist aktiviert. Zur Aktivierung des SCSI- Narrow-Übertragungsbetriebs (8-Bit) setzen Sie Schalter 9 auf AUS. Dies ermöglicht dem DDS-4-Laufwerk das obere Byte des SCSI-Bus zu terminieren. Anmerkung: Narrow-SCSI wird nicht empfohlen. Schalter 9 ist auf internen DAT 72-Laufwerken reserviert. DDS-4/DAT 72-Benutzerhandbuch...

  • Seite 36: Anbieter-Id

    So erhalten Sie Zugriff auf das Innere des Computers: 1 Fahren Sie den Computer herunter, wie Sie es unter normalen Umständen tun würden. Schalten Sie dann den Computer und alle angeschlossenen Peripheriegeräte aus. 2 Ziehen Sie das Stromkabel des Computers von seinem Netzstromanschluss ab. DDS-4/DAT 72-Benutzerhandbuch...

  • Seite 37: Einbau Des Internen Bandlaufwerks

    Einbau des internen Bandlaufwerks in einem 5,25-Zoll- Laufwerkschacht. Einbau des internen Das folgende Verfahren beschreibt den Einbau des Laufwerks in einen Bandlaufwerks in einem 3,5-Zoll-Laufwerkschacht. Dieses Verfahren setzt voraus, dass Ihr 3,5-Zoll-Laufwerkschacht Laufwerk nicht mit Seiten-Montageblechen ausgestattet ist. DDS-4/DAT 72-Benutzerhandbuch...

  • Seite 38: Abbildung 5 Einbau Des Internen Bandlaufwerks

    Laufwerk vier Schraublöcher auf der Unterseite und fünf auf jeder Seite hat. Warnung: Verwenden Sie keine Schrauben, die länger als 4 mm sind, da sonst das Laufwerk beschädigt werden könnte. 4 Weiter mit Anschließen eines SCSI-Kabels. Abbildung 5 Einbau des internen Bandlaufwerks DDS-4/DAT 72-Benutzerhandbuch...

  • Seite 39: Einbau Des Internen Bandlaufwerks In Einem 5,25-Zoll-Laufwerkschacht

    3 Richten Sie die Frontblende des Laufwerkes mit der Frontblende des Computers aus. 4 Sichern Sie das Laufwerk im Einbauschacht mit vier Schrauben auf der Unterseite oder sechs Schrauben auf der Oberseite des Laufwerks (siehe Abbildung 5 Weiter mit Anschließen eines SCSI-Kabels. DDS-4/DAT 72-Benutzerhandbuch...

  • Seite 40: Abbildung 7 Montagelöcher Für Das Interne Bandlaufwerk In Einer 5,25-Zoll-Installation

    79,4 mm 174,6 mm (3,13 Zoll) (6,87 Zoll) 47,6 mm (1,87 Zoll) 41,2 mm 139,7 mm (5,50 Zoll) (1,62 Zoll) 149,1 mm (5,87 Zoll) Seitenansicht Unteransicht Anmerkung: die zulässige Maßabweichung für alle Abmessungen beträgt 0,25 mm (0,01 Zoll) DDS-4/DAT 72-Benutzerhandbuch...

  • Seite 41: Anschließen Eines Scsi-Kabels

    Abschlusswiderstand enthält. Anschließen an einen Wenn der Computer einen 68-poligen Wide-SCSI-Steckverbinder hat, Wide-SCSI- verbinden Sie das Schnittstellenkabel vom SCSI-Host-Controller mit dem Steckverbinder 68-poligen SCSI-Schnittstellenanschluss an der Rückseite des internen Bandlaufwerks. Abbildung 8 SCSI- Schnittstellenanschluss auf dem internen Bandlaufwerk DDS-4/DAT 72-Benutzerhandbuch...

  • Seite 42: Überprüfen Der Scsi-Terminierung

    Computers zum Stromanschluss an der Rückseite des internen SCSI- Bandlaufwerks. Abbildung 10 zeigt die Position des Stromanschlusses auf dem internen SCSI-Bandlaufwerk. Der empfohlene 4-polige Netzanschluss für interne Laufwerke ist ein AMP 1-48024-0 Gehäuse mit AMP 60617-1- oder gleichwertigen Pins. DDS-4/DAT 72-Benutzerhandbuch...

  • Seite 43: Abbildung 10 Netzanschluss Auf Dem Internen Scsi-Bandlaufwerk

    Kapitel 2 Installation interner Bandlaufwerke Anschließen eines Netzkabels am SCSI-Bandlaufwerk Abbildung 10 Netzanschluss auf dem internen SCSI- Bandlaufwerk Anmerkung: Stellen Sie sicher, dass die Stromversogung zum Computer unterbrochen ist, wenn Sie das Laufwerknetzkabel anschließen. DDS-4/DAT 72-Benutzerhandbuch...

  • Seite 44: Anschließen Von Sata-Daten- Und Netzkabeln

    2 Schließen Sie das andere Ende des SATA-Datenkabels am SATA- Datenanschluss auf der SATA-Karte bzw. dem Hauptplatinen- SATA-Anschluss an. Abbildung 12 Anschließen des SATA-Datenkabels an die SATA-Karte 3 Schließen Sie das eine Ende des SATA-Netzteilkonvertierungs- Adapterkabels am 4-poligen Netzkabel des internen Netzteils des Computers an. DDS-4/DAT 72-Benutzerhandbuch...

  • Seite 45: Abschließen Der Installation

    Abschließen der Installation Abschließen und Prüfen der internen Bandlaufwerkinstallation: 1 Sichern Sie das Laufwerk mit den Schrauben, die Sie zuvor entfernt haben. 2 Befestigen Sie die Computerabdeckung wieder. 3 Schließen Sie das Netzkabel wieder an den Netzanschluss des Computers an. DDS-4/DAT 72-Benutzerhandbuch...

  • Seite 46: Registrieren Des Bandlaufwerks

    , um das Produkt zu registrieren. http://www.quantum.com • Wenn Sie keine Internetverbindung haben, füllen Sie die Registrierungskarte, die dem Paket beigelegt war, aus und schicken Sie sie entweder mit der Post oder als Fax an die Adresse bzw. die Faxnummer auf der Karte. DDS-4/DAT 72-Benutzerhandbuch...

  • Seite 47: Kapitel 3 Installation Externer Bandlaufwerke

    Datenkomprimierung • Datenträgererkennungssystem (nur DDS-4-Laufwerke) • POST-Test • Host-Betriebssystem • Anschließen eines SCSI-Kabels • Überprüfen der SCSI-Terminierung • Anschließen eines Netzkabels • Abschließen der Installation • Registrieren des Bandlaufwerks Anmerkung: Installationsanleitungen für interne Laufwerke finden Sie in Kapitel DDS-4/DAT 72-Benutzerhandbuch...

  • Seite 48: Auspacken

    • Ein 50-auf-68-poliger Adapter, wenn der Computer einen Narrow- SCSI Schnittstellenanschluss hat. • Backup-Anwendungssoftware, die das externe Bandlaufwerk unterstützt. Eine Liste der aktuellen Backup-Softwareanwendungen, die mit den externen DDS-4- und DAT 72-Bandlaufwerken geprüft wurden, erhalten Sie auf unsere Website unter http://www.quantum.com DDS-4/DAT 72-Benutzerhandbuch...

  • Seite 49: Installationszusammenfassung

    öffnen. Nachdem die Tür geöffnet ist, können Sie auf die Schalter zugreifen. Informationen zu den Schaltereinstellungen finden Sie in Abbildung 4 Seite 15. • Wenn Sie diese Standardeinstellungen nicht zu ändern brauchen, fahren Sie mit Anschließen eines SCSI-Kabels fort. DDS-4/DAT 72-Benutzerhandbuch...

  • Seite 50: Scsi-Id

    Sie die Verwendung von SCSI-ID 0 und 1(sie sind normalerweise einem Startgerät zugewiesen) und SCSI-ID 7 (sie ist normalerweise SCSI-Controllern oder Hostbusadaptern zugewiesen). Wenn Sie die Standard- SCSI-ID ändern, schalten Sie das Laufwerk aus und dann wieder ein. DDS-4/DAT 72-Benutzerhandbuch...

  • Seite 51: Paritätsprüfung

    • Daten mit hoher Redundanz, wie z. B. strukturierte Datenbankdateien oder Graphikdateien, sind am besten komprimiert, sehr oft in einem Verhältnis von 2:1 oder höher. • Daten mit geringer Redundanz, wie z. B. ausführbare Programme, sind am wenigsten komprimiert. DDS-4/DAT 72-Benutzerhandbuch...

  • Seite 52: Datenträgererkennungssystem (Nur Dds-4-Laufwerke)

    Laufwerk diese Diagnose beim Einschalten nicht ausführen soll. Host-Betriebssystem Das externe Bandlaufwerk ist standardmäßig für Microsoft Windows 98/ Me/XP/NT/2000/2003 Server-Betriebssysteme konfiguriert. Notieren von Laufwerkinformationen Notieren Sie die Laufwerkinformationen, nachdem Sie die Standardeinstellungen des Laufwerkes überprüft und, falls notwendig, geändert haben. DDS-4/DAT 72-Benutzerhandbuch...

  • Seite 53: Anschließen Eines Scsi-Kabels

    3 Sie können den anderen SCSI-Steckverbinder an der Rückseite des externen Bandlaufwerkes verwenden, um ein anderes SCSI-Gerät anzuschließen. Terminieren Sie die SCSI-Kette, wenn das externe Bandlaufwerk das letzte oder einzige Gerät in der SCSI-Kette ist (siehe Überprüfen der SCSI-Terminierung). DDS-4/DAT 72-Benutzerhandbuch...

  • Seite 54: Anschließen An Einen Narrow-Scsi-Steckverbinder

    Wenn das externe Bandlaufwerk der letzte oder einzige Gerät in der SCSI-Kette ist, installieren Sie einen Terminierungsstecker auf dem ungenutzten SCSI-Steckverbinder an der Rückseite des Laufwerkes. Dieser Abschlusswiderstand ist normalerweise ein kleiner, rechteckiger Plastikblock mit der Markierung Abbildung 16 zeigt SCSI-Terminator zwei Beispiele der SCSI-Terminierung. DDS-4/DAT 72-Benutzerhandbuch...

  • Seite 55: Anschließen Eines Netzkabels

    Abbildung 15). 2 Schließen Sie das andere Ende des Netzkabels an eine funktionierende Steckdose an. Anmerkung: Wählen Sie eine Steckdose, die nicht von einem Wandschalter gesteuert wird, der die Stromzufuhr zur Steckdose und zum externen Bandlaufwerk abschalten kann. DDS-4/DAT 72-Benutzerhandbuch...

  • Seite 56: Kapitel 3 Installation Externer Bandlaufwerke Abschließen Der Installation

    Das Registrieren des Laufwerks stellt sicher, dass Sie die aktuellsten Informationen zum Laufwerk, sowie andere Produkt-, Dienst- und Unterstützungsinformationen erhalten. Um das Verfahren zu vereinfachen, ist es möglich, das Laufwerk durch unsere Website oder durch Fax zu registrieren. DDS-4/DAT 72-Benutzerhandbuch...
  • Seite 57 , um das Produkt zu registrieren. www.quantum.com • Wenn Sie keine Internetverbindung haben, füllen Sie die Registrierungskarte, die dem Paket beigelegt war, aus und schicken Sie sie entweder mit der Post oder als Fax an die Adresse bzw. die Faxnummer auf der Karte. DDS-4/DAT 72-Benutzerhandbuch...

  • Seite 58: Kapitel 4 Bandlaufwerkbetrieb

    Schreibschutz für eine DDS-Kassette • Reinigung der Laufwerkköpfe Verwendung des geeigneten Datenträgers Die DDS-4- und DAT 72-Laufwerke von Quantum verwenden Data- Grade-DDS-Kassetten, die den ANSI-Spezifikationen entsprechen, die im ANSI X3B5/89-156-Standard “3.81 mm Helical-Scan Digital Computer Tape Cartridge for Information Interchange” angegeben sind.

  • Seite 59: Kassettenhandhabung

    Behandeln Sie Kassetten nicht sichtig. grob und lassen Sie sie nicht fal- len. Bewahren Sie Kassetten, die nicht Versuchen Sie nicht, die Bandfüh- verwendet werden, in Plastikhül- rungen oder den Bandlauf inner- len auf. halb der Kassette zu reinigen. DDS-4/DAT 72-Benutzerhandbuch...

  • Seite 60: Laden Einer Kassette

    Betriebsumgebung aus (bis zu maximal 24 Stunden). Laden einer Kassette DDS-Laufwerke von Quantum sind zur einfachen Bedienung mit einem von vorne ladenden Kassettenfach ausgestattet. Zum Laden einer Kassette: 1 Halten Sie die Kassette so, dass das Etikett nach oben zeigt und der ungeschützte Banddatenträger dem Laufwerk gegenüberliegt.

  • Seite 61: Abbildung 17 Laden Einer Kassette

    Bandes dauert ungefähr 30 Sekunden. Entladen einer Kassette Eine Kassette entladen: 1 Stellen Sie sicher, dass die Laufwerk-LED ausgeschaltet ist. Vorsicht: Um die Unversehrtheit der Backups und Datenwiederherstellungen sicherzustellen, darf die nicht gedrückt werden, wenn die Auswurftaste Laufwerk-LED aufleuchtet. DDS-4/DAT 72-Benutzerhandbuch...

  • Seite 62: Abbildung 18 Auswurftaste An Der Vorderseite Des Laufwerks

    Kassette davor geschützt, geändert, überschrieben oder gelöscht zu werden. Schieben Sie die Schreibschutzlasche an der Vorderseite der Kassette in die geöffnete Position, um eine Kassette schreibzuschützen (siehe Abbildung 19). Damit die Kassette beschrieben werden kann, schieben Sie die Schreibschutzlasche über das Loch (siehe Abbildung 19). DDS-4/DAT 72-Benutzerhandbuch...

  • Seite 63: Abbildung 19 Schreibschutz Für Eine Dds-Kassette

    Laufwerk eventuell das Band nicht lesen oder beschreiben. Um dies zu vermeiden, reinigen Sie die Laufwerkköpfe: • Alle 50 Betriebsstunden. • Wenn die Reinigungs-LED aufleuchtet oder blinkt. • Wenn die Datenträger-LED während des Laufwerkbetriebs blinkt. DDS-4/DAT 72-Benutzerhandbuch...
  • Seite 64 Kapitel 4 Bandlaufwerkbetrieb Reinigung der Laufwerkköpfe Verwenden Sie zur Reinigung der Laufwerkköpfe eine von Quantum qualifizierte DDS-Reinigungskassette. Quantum bietet eine Reinigungskassette an, Modell CDMCL, die unter http://www.quantum.com bestellt werden kann. Anmerkung: Verwenden Sie keine Audio-DAT-Reinigungskassette, da das Laufwerk diese nicht erkennen kann. Vermeiden Sie außerdem flüssige Reiniger, Tupfer und andere...

  • Seite 65: Kapitel 5 Erklärung Der Laufwerk-Leds

    Reinigungs-LED • Datenträger-LED • Laufwerk-LED LEDs an der Vorderseite Abbildung 20 zeigt ein Beispiel der LEDs an der Vorderseite des Laufwerkes von DDS-4- und DAT 72-Laufwerken. Das externe Bandlaufwerk besitzt die selben Vorderseiten-LEDs sowie eine zusätzliche grüne Einschalt-LED. DDS-4/DAT 72-Benutzerhandbuch...

  • Seite 66: Abbildung 20 Leds An Der Vorderseite Des Internes Laufwerks

    Kapitel 5 Erklärung der Laufwerk-LEDs LEDs an der Vorderseite Abbildung 20 LEDs an der Vorderseite des internen Laufwerks Laufwerk-LED (gelb) Datenträger- Reinigungs- Auswurftaste LED (grün) LED (grün) DDS-4/DAT 72-Benutzerhandbuch...

  • Seite 67: Led-Übersicht

    DDS-Reinigungskassette zum Reinigen des Laufwerks. Lauf- Gelb EIN (leuchtet) Normaler Betrieb: das Lauf- werk werk liest oder beschreibt ein Band. Blinkt schnell Ein Hardwarefehler ist aufgetre- ten. Reinigungs-LED Die Reinigungs-LED zeigt an, ob ein Laufwerk gereinigt werden muss. DDS-4/DAT 72-Benutzerhandbuch...

  • Seite 68: Datenträger-Led

    überschritten) und der Schreibvor- gang ist fehlgeschlagen. Reinigen Sie die Laufwerkköpfe mit einer zugelassenen DDS-Reini- gungskassette. Wenn Sie die ursprüngliche Daten- kassette wieder einlegen und die LED immer noch blinkt, legen Sie eine neue Datenkassette ein und wiederholen den Vorgang. DDS-4/DAT 72-Benutzerhandbuch...

  • Seite 69: Laufwerk-Led

    Informationen zu erhalten. Anmerkung: Wenn die Backup-Software den SCSI-Befehl ausgibt, bleibt die Datenträgerentfernung verhindern Laufwerk-LED eingeschaltet und die Auswurftaste deaktiviert, sodass das Band nicht aus Versehen ausgeworfen wird. Verwenden Sie den -Befehl Auswurf der Backup-Software, um das Band auszuwerfen. DDS-4/DAT 72-Benutzerhandbuch...

  • Seite 70: Kapitel 6 Störungen Beheben

    Folgende Themen werden in diesem Kapitel behandelt: • Fehlende oder beschädigte Teile • SCSI-ID-Probleme • SCSI-ID-Terminierungsprobleme • Hardware-Einbauprobleme • Nicht-funktionierendes Laufwerk • Fehlerhafter POST-Test • Nicht-startender Computer • Computer erkennt das Laufwerk nicht • Backup-Programm erkennt das Laufwerk nicht • Schreibfehler • Hardwarefehler DDS-4/DAT 72-Benutzerhandbuch...

  • Seite 71: Fehlende Oder Beschädigte Teile

    SCSI-Kette installieren. Wenn das Laufwerk das einzige SCSI-Gerät ist, schließen Sie das Laufwerk an den vorletzten Anschluss in der SCSI- Kette an. Am letzten Anschluss in der Kette schließen Sie dann einen Multimodus-Abschlusswiderstand an. Weitere Informationen finden Sie unter Überprüfen der SCSI-Terminierung auf Seite 30. DDS-4/DAT 72-Benutzerhandbuch...

  • Seite 72: Kapitel 6 Störungen Beheben Hardware-Einbauprobleme

    Kassette im Laufwerk ist, entfernen Sie sie. 2 Schalten Sie das Laufwerk aus und dann wieder ein. 3 Wenn das Laufwerk weiterhin einen fehlerhaften POST-Test hat, wenden Sie sich an die Abteilung, um technischen Support zu erhalten. DDS-4/DAT 72-Benutzerhandbuch...

  • Seite 73: Kapitel 6 Störungen Beheben Nicht-Startender Computer

    Sie sicher, dass der Treiber für den HBA installiert ist. 3 Überprüfen Sie, ob der SCSI-Bus richtig terminiert ist. Beachten Sie, dass die internen DDS-4- und DAT 72-Laufwerke keine SCSI- Terminierung besitzen und daher nicht das letzte Gerät in einer SCSI- Kette sein sollten. DDS-4/DAT 72-Benutzerhandbuch...

  • Seite 74: Backup-Programm Erkennt Das Laufwerk Nicht

    Laufwerk eventuell nicht richtig installiert oder konfiguriert. Überprüfen Sie die Installation und Konfiguration des Laufwerkes. Schreibfehler Wenn die Datenträger-LED blinkt, ist ein Schreibfehler aufgetreten. 1 Verwenden Sie eine von Quantum qualifizierte DDS- Reinigungskassette, um die Laufwerkköpfe zu reinigen (siehe Reinigung der Laufwerkköpfe auf Seite 51).
  • Seite 75 2 Wenn das Band nicht innerhalb von 2 Minuten ausgeworfen wird, drücken Sie die für mindestens 5 Sekunden. Das Band Auswurftaste sollte innerhalb von 40 Sekunden ausgeworfen werden. 3 Setzen Sie sich mit dem technischen Support in Verbindung, um weitere Informationen zu erhalten. DDS-4/DAT 72-Benutzerhandbuch...

  • Seite 76: Laden Der Verbesserten Firmware

    • Firmware-Kassetten verwenden Firmware-Aktualisierungsmethoden Die Firmware des Bandlaufwerks kann auf zwei Arten aktualisiert werden: • Mit der diagnostischen Software, die auf der Quantum Ressourcen- CD enthalten ist oder unter http://www.quantum.com/am/service_support/ verfügbar. Diese Software überträgt eine Firmware-Datei Index.aspx über SCSI vom Hostcomputer auf das Bandlaufwerk.

  • Seite 77: Anhang A Laden Der Verbesserten Firmware Firmware-Kassetten Verwenden

    Firmware-Kassetten verwenden Das folgende Verfahren beschreibt, wie Bandlaufwerk-Firmware mit einer Firmware-Aktualisierungskassette aktualisiert wird. Firmware- Aktualisierungskassetten stehen nur qualifizierten Quantum OEM- Kunden zur Verfügung. Weitere Informationen können Sie von Ihrem Verkaufsberater erhalten. Anmerkung: Die Aktualisierung der Firmware kann auch von einem Hostcomputer über die SCSI-Verbindung mit Software...

  • Seite 78: Stichwortverzeichnis

    Laufwerke externe Laufwerke Beschädigte Teile Interne Laufwerke Interne Laufwerke Auswurftaste Datenträger-LED DDS-4 Kapazität und Übertragungsraten Computer kann nicht LEDs Laufwerk erkennen Backup-Programm erkennt das Starten Laufwerk nicht Bandkassetten Entladen geeignet Einbau Handhabung Hardwareprobleme Initialisierung Interne Laufwerke DDS-4/DAT 72 Benutzerhandbuch...
  • Seite 79 Standardeinstellungen externe Laufwerke Interne Laufwerke Interne Laufwerke Abschlusswiderstandsstrom Kabel Anbieter-ID Fehlende Teile SCSI (interne Laufwerke) Anschließen eines Firmware aktualisieren Netzkabels Firmware-Aktualisierung Strom (externe Laufwerke) Anschließen eines SCSI- Firmware-Kassetten Kabels Strom (interne Laufwerke) auspacken Kapazität Datenkomprimierung Kassetten Entladen DDS-4/DAT 72 Benutzerhandbuch...
  • Seite 80 Nicht-startender Computer intern Netzkabelverbindung Schreibfehler Schäden von statischer externe Laufwerke Elektrizität SCSI-ID-Probleme Interne Laufwerke Schaltereinstellungen für interne SCSI-ID- Nicht-funktionierendes Laufwerke Terminierungsprobleme Laufwerk Schreibfehler SCSI-ID externe Laufwerke Interne Laufwerke Probleme TapeAlert-Funktion Paritätsprüfung SCSI II-Spezifikation Teile, fehlend oder beschädigt DDS-4/DAT 72 Benutzerhandbuch...
  • Seite 81 Zugriff auf das Innere des Computers Interne Laufwerke Übertragungsraten Vermeiden von elektrostatischen Schäden Vorderseite LEDs Vorderseitenkomponenten Vorgang Entladen einer Kassette Initialisierung einer Leerkassette Kassettenhandhabung Kassettenrichtlinien Laden einer Kassette Reinigen der Laufwerkköpfe Verwenden geeigneter Datenträger Verwendung geeigneter Datenträger Werkzeuge Interne Laufwerke DDS-4/DAT 72 Benutzerhandbuch...
