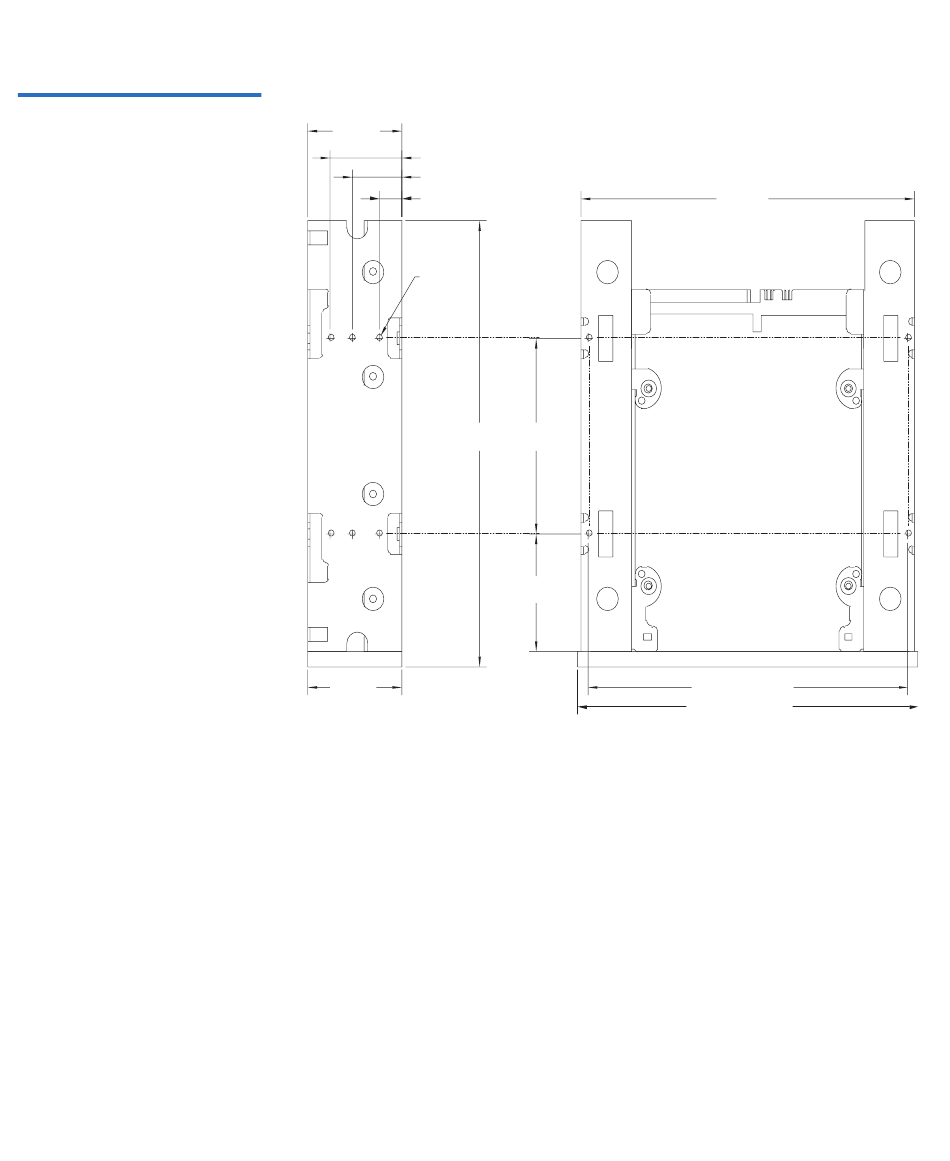

Abbildung 7 Montagelöcher
für das interne
Bandlaufwerk in einer 5,25-
Zoll-Installation
DDS-4/DAT 72-Benutzerhandbuch
41,3 mm
(1,63 Zoll)
31,5 mm (1,24 Zoll)
21,8 mm (0,86 Zoll)
9,9 mm (0,39 Zoll)
16-M3
174,6 mm
(6,87 Zoll)
41,2 mm
(1,62 Zoll)
Seitenansicht
Anmerkung: die zulässige Maßabweichung für alle Abmessungen beträgt 0,25 mm (0,01 Zoll)
Kapitel 2 Installation interner Bandlaufwerke
Einbau des internen Bandlaufwerks
79,4 mm
(3,13 Zoll)
47,6 mm
(1,87 Zoll)
149,1 mm
(5,87 Zoll)
139,7 mm (5,50 Zoll)
149,1 mm (5,87 Zoll)
Unteransicht
