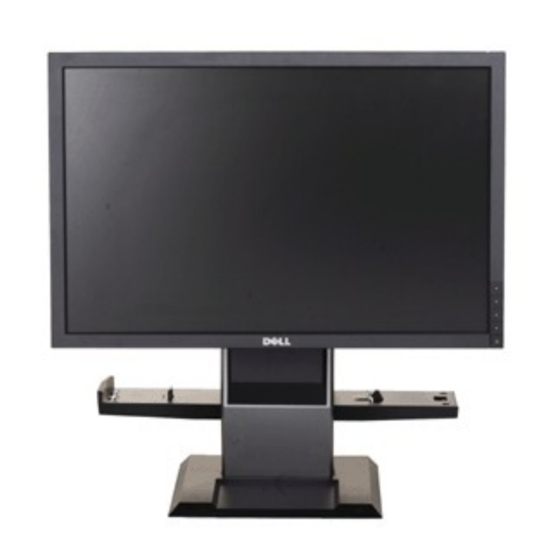

Dell P2210 SFF AIO Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Dell Anleitungen
  4. Monitore
  5. P2210 SFF AIO
  6. Bedienungsanleitung
Dell P2210 SFF AIO Bedienungsanleitung

Dell P2210 SFF AIO Bedienungsanleitung

Flachbildschirm
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Bedienungsanleitung für Flachbildschirm Dell™ P2210 SFF AIO
Über Ihren Monito
Aufstellen des Monitors
Bedienen des Monitor
Störungsbehebung
Anhang
Hinweis, Vorsicht und Achtung
HINWEIS: Ein HINWEIS kennzeichnet wichtige Informationen zur besseren Nutzung Ihres Computers.
VORSICHT: VORSICHT kennzeichnet eine mögliche Gefahr von Schäden an Hardware oder von Datenverlust und stellt Informationen zur Vermeidung
des Problems bereit.
ACHTUNG: ACHTUNG kennzeichnet eine mögliche Gefahr von Schäden, Verletzungen oder Tod.
Änderungen der Informationen in diesem Dokument sind vorbehalten.
© 2009 Dell Inc. Alle Rechte vorbehalten.
Die Reproduktion in beliebiger Weise ohne schriftliche Genehmigung seitens Dell Inc. ist streng verboten.
In diesem Dokument genutzte Marken: Dell und das Dell-Logo sind Warenz eichen von Dell Inc; Micros oft, Windo ws und Windows NT sind eingetragene
Warenzeichen der Microsoft Corporation; Adobe ist ein Warenzeichen von Adobe Systems Incorporated, das in bestimmten Ländern eingetragen sein
kann. ENERGY STAR ist ein eingetragenes Warenzeichen der U.S. Environmental Protection Agency (US-Umweltschutzbehörde). Als ENERGY STAR-Partner
bestätigt die Dell Computer Corporation, dass dieses Produkt den ENERGY STAR-Richtlinien für effiziente Energienutzung entspricht.
Andere in diesem Dokument erwähnte Warenzeichen und Handelsmarken beziehen sich auf die Eigentümer dieser Warenzeichen und Handelsmarken oder auf
deren Produkte. Dell Inc. erhebt keinerlei Eigentumsansprüche auf andere als ihre eigenen Warenzeichen und Handelsmarken.
Model P2210f
28 August 2009  Rev. A01



Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Dell P2210 SFF AIO

Inhaltszusammenfassung für Dell P2210 SFF AIO

  • Seite 1 Die Reproduktion in beliebiger Weise ohne schriftliche Genehmigung seitens Dell Inc. ist streng verboten. In diesem Dokument genutzte Marken: Dell und das Dell-Logo sind Warenz eichen von Dell Inc; Micros oft, Windo ws und Windows NT sind eingetragene Warenzeichen der Microsoft Corporation; Adobe ist ein Warenzeichen von Adobe Systems Incorporated, das in bestimmten Ländern eingetragen sein ...

  • Seite 2: Über Ihren Monitor

    Zurück zur Inhaltsseite   Über Ihren Monitor Dell™ P2210 SFF AIO Flachbildschirm-Farbmonitor – Bedienungsanleitung Lieferumfang Produktmerkmale Komponenten und Bedienelemente Technische Daten des Monitors Plug & Play-Unterstützung Universal Serial Bus (USB) Schnittstelle LCD-Monitorqualität und Hinweise zu  Pixeln Hinweise zur Wartung Lieferumfang Ihr Monitor wird mit den nachstehend gezeigten Komponenten geliefert. Überzeugen Sie sich davon, dass alles mitgeliefert wurde. Falls etwas fehlen sollte,  wenden Sie sich bitte an Dell.  ...
  • Seite 3 Kabelabdeckung Netzkabel   DVI-Kabel   VGA-Kabel (am Monitor angebracht)   USB-Upstream-Kabel (zur Nutzung der USB-Ports am Monitor)   Medium mit Treibern und Dokumentation Schnellstartanleitung Sicherheitshinweise Ständerschablone  Produktmerkmale...

  • Seite 4: Komponenten Und Bedienelemente

    Der P2210 SFF AIO -Flachbildschirm arbeitet mit Active Matrix-, Dünnschichttransistor- (TFT) und Flüssigkristall-Technologien (LCD). Zu den Eigenschaften des Monitors zählen:  ■ 558.68 mm (22 Zoll) große Anzeigediagonale.  ■ 1680 x 1050 Bildpunkte Auflösung, zusätzlich Vollbildanzeige in niedrigeren Auflösungen  ■ Breiter Betrachtungswinkel, im Stehen, Sitzen und von den Seiten gleichermaßen gut ablesbar.  ■ Neigbar, schwenkbar und höhenverstellbar. ■ Abnehmbarer Ständer, VESA-kompatible Montagebohrungen (100 mm Lochabstand) zur flexiblen Anbringung. VESA steht für Video Electronics Standards  Association. ■ Plug & play-fähig, sofort vom System unterstützt.  ■ Die einziehbare Typenschildkarte ermöglicht bequemen Zugang zur Seriennummer des Monitors (zum Beispiel bei Fragen an den Kundendienst) und ein  Verbergen des Typenschildes zur optischen Verbesserung des Gerätes. ■ Bildschirmmenü (OSD) zur einfachen Einrichtung und Bildoptimierung.  ■ Medium mit Software und Dokumentation, einschließlich Systeminformationsdatei (.inf), Farbanpassungsdatei (.icm) und Produktdokumentation.  ■ Energiesparfunktion zur Energy Star-Vorgabenerfüllung.  ■ Öffnungen für Sicherheitsschlösser an Monitor und Ständer.

  • Seite 5: Ansicht Von Hinten

    Monitor-Wandbefestigung per VESA-kompatibler Hinter der angebrachten Basisplatte.) Wandmontagehalterung (100 mm x 100 mm) Fußentfernungstaste  Ständer vom Monitor lösen. Schlitz für Sicherheitsschloss Sichert den Monitor mit einem Sicherheitskabelschloss   Dell Soundbar-Befestigungshalterungen Zum Anbringen der optionalen Dell Soundbar. Unterstützt das Auffinden von Zulassungs- und Informationskennzeichnung Strichcode-Kennzeichnungen. Zum mühelosen Transport von Monitor und  Einziehbarer Griff Computersystem. Zum Lösen von Computer und Kabelabdeckung vom  Freigabetaste Ständer.
  • Seite 6 Rückansicht mit herausgezogener Typenschildkarte Frontansicht mit herausgezogener Typenschildkarte    Bezeichnung Beschreibung Verwendung Zulassungskennzeichnungen Liste mit behördlichen Zulassungen. Seriennummernetikett mit Strichcode Zur Kontaktaufnahme mit dem Dell-Kundendienst.     Seitenansicht  ...

  • Seite 7: Ansicht Von Unten

    Ansicht von unten Ansicht von unten    Bezeichnung Beschreibung Verwendung Netzkabelanschluss Zum Anschluss des Netzkabels. Gleichspannungsanschluss für  Zum Anschluss des Soundbar-Stromkabels (optional) Dell Soundbar DP-Anschluss Zum Anschluss des Computer-DP-Kabels. DVI-Anschluss Zum Anschluss des Computer-DVI-Kabels. VGA-Anschluss Zum Anschluss des Computer-VGA-Kabels. Schließen Sie das mit dem Monitor mitgelieferte USB-Kabel an...
  • Seite 8 den Monitor und an den Computer an. Sobald dieses Kabel USB-Upstream-Port angeschlossen ist, können Sie die USB-Anschlüsse seitlich und  unten am Monitor verwenden. Hier schließen Sie Ihre USB-Geräte an. Diesen Anschluss  können Sie erst verwenden, nachdem Sie das USB-Kabel an USB-Downstream-Anschlüsse den Computer und an den USB-Upstream-Anschluss des Monitors angeschlossen haben. Schraublöcher zur  Zum Fixieren (Absichern) des Ständers auf dem  Schreibtischbefestigung (4 x) Schreibtisch. Drehrollen Zum Drehen des Monitors. Ansicht von oben  ...
  • Seite 9 Luminanz 250 CD/m² (typisch) 1000:1 (typisch), 10000 : 1 (typisch Kontrastverhältnis dynamischer Kontrast eingeschaltet) Anzeigebeschichtung Antireflex, mit Hartbeschichtung 3H Hintergrundbeleuchtung 2-CCFL-Kantenleuchtensystem Reaktionszeit 5 ms typisch Farbtiefe 16,7 Millionen Farben Farbgamut 83%* * [P2210 SFF AIO]-Farbgamut (typisch) basiert auf den Prüfrichtlinien CIE1976 (83 %) und CIE1931 (72 %).

  • Seite 15: Achtung: Sicherheitshinweise

    Dell Kontaktangaben Kunden in den Vereinigten Staaten wählen die Nummer 800-WWW-DELL (800-999-3355). HINWEIS: Haben Sie keine aktive Internetverbindung, können Sie Kontaktinformationen auf Ihrem Kaufbeleg, dem Verpackungsbeleg, der Rechnung oder im  Dell-Produktkatalog finden. Dell bietet mehrere Online und auf Telefon basierende Support- und Service-Optionen. Die Verfügbarkeit ist je nach Land und Produkt unterschiedlich,  so dass einige Service-Optionen in Ihrer Region eventuell nicht verfügbar sind. So kontaktieren Sie Dell zwecks Fragen zum Verkauf, technischem  Support oder Kundendienst: Besuchen Sie support.dell.com. Wählen Sie Ihr Land oder Ihre Region im Listenfeld Land/Region wählen unten auf der Seite. Klicken Sie auf Kontaktaufnahme links auf der Seite Wählen Sie den Service- oder Support-Link, der Ihren Bedürfnissen entspricht.

  • Seite 16: Einstellen Des Monitors

    Zurück zur Inhaltsseite Einstellen des Monitors Dell™ P2210 SFF AIO Flachbildschirmmonitor   Wenn Sie einen Dell™ Desktop- oder Dell™ Notebook-Computer mit einem Internetzugang haben 1. Besuchen Sie http://support.dell.com, geben Sie Ihre Servicekennung ein und laden den aktuellsten Treiber für Ihre Grafikkarte herunter. 2. Versuchen Sie nach dem Installieren der Treiber für Ihren Grafik-Adapter noch einmal die Auflösung auf 1680x1050 einzustellen. HINWEIS: Ist es nicht möglich die Auflösung auf 1680x1050 einzustellen, dann nehmen Sie bitte mit Dell™ Kontakt auf, um sich nach einem Grafik- Adapter, der diese Auflösungen unterstützt, zu erkundigen.   Zurück zur Inhaltsseite...
  • Seite 17 Zurück zur Inhaltsseite Einstellen des Monitors Dell™ P2210 SFF AIO Flachbildschirmmonitor   Wenn Sie einen Nicht-Dell™ Desktop-, Notebook-Computer bzw. Grafikkarte haben 1. Klicken Sie mit der rechten Maustaste auf den Desktop und dann auf Eigenschaften. 2. Wählen Sie den Registerreiter Einstellungen. 3. Wählen Sie Erweitert. 4. Durch die Überschrift des Fensters erkennen Sie den Anbieter Ihres Grafik-Controllers (z.B. NVIDIA, ATI, Intel etc.). 5. Besuchen Sie bitte die Website des Anbieters Ihrer Grafikkarte (z.B.

  • Seite 18: Monitor Bedienen

    Zurück zur Inhaltsseite   Monitor bedienen Dell™ P2210 SFF AIO Flachbildschirm-Farbmonitor – Bedienungsanleitung Bedienelemente an der Vorderseite verwenden Bildschirmmenü (OSD) verwenden Max. Auflösung einstellen Dell Soundbar verwenden (optional) Verstellbaren Ständer verwenden Bedienfeldtasten verwenden Zum Anpassen der Bilddarstellung verwenden Sie die Tasten an der Vorderseite des Monitors. Wenn Sie die Einstellungen mit diesen Tasten verändern,  werden die numerischen Einstellungswerte im OSD angezeigt. Bedienfeldtaste Beschreibung      Mit den voreingestellten Modi den Anzeigemodus je nach dem Eingangssignal auf Grafik oder Video einstellen. Grafik auswählen, falls Sie einen Computer an Ihren Monitor anschließen; Das Video auswählen, ...

  • Seite 19: Anwendung Der Anzeige Auf Dem Bildschirm (Osd-Menü)

    bernsteinfarbene LED-Anzeigediode zeigt den DPMS-Energiesparmodus an. (mit Betriebsanzeigediode)   Anwendung der Anzeige auf dem Bildschirm (OSD-Menü)   Zugriff aufs Menüsystem HINWEIS: Falls Sie die Einstellungen abändern und danach entweder zu einem anderen Menü gehen oder das OSD-Menü verlassen werden diese  Änderungen automatisch im Monitor abgespeichert. Die Abänderungen werden ebenfalls abgespeichert, falls Sie die Einstellungen abändern und danach  warten, bis das OSD-Menü ausgeblendet wird. 1. Auf die -Taste drücken, um das OSD-Menü zu starten und um das Hauptmenü anzuzeigen.      Hauptmenü für die analoge (VGA)-Eingabe      oder Hauptmenü für die digitale (DVI)-Eingabe oder Hauptmenü für die Anzeigeeingabe (DP)
  • Seite 20 HINWEIS: Das automatische Justieren (AUTO ADJUST) steht nur dann zur Verfügung, wenn Sie den analogen (VGA)-Anschluss   verwenden.  Auf die und die -Taste drücken, um zwischen den Einstelloptionen auszuwählen. Der Name der Option wird markiert, wenn Sie von einem Symbol zum anderen gelangen. Eine vollständige Liste aller für den Monitor verfügbaren Optionen ist in der  nachstehenden Tabelle aufgeführt.  3. Einmal auf die -Taste drücken, um die markierte Option zu aktivieren.  4. Auf die - und -Taste drücken, um den gewünschten Parameter auszuwählen.  5. Je nach den Anzeigen im Menü auf drücken, um zum Gleitbalken zu gelangen, und danach auf die und die -Tasten drücken, um die Abänderungen  vorzunehmen. 6. Die -Option auswählen, um zum Hauptmenü zurückzukehren oder um das OSD-Menü zu verlassen.    Symbol Menü und  Beschreibung Untermenüs Helligkeit Kontrast Mit diesem Menü die Einstellung der Helligkeit / des Kontrasts aktivieren.        Mit der Helligkeit wird die Leuchtstärke der Hintergrundbeleuchtung eingestellt.  Helligkeit Auf die-Taste drücken, um die Helligkeit zu verstärken, und auf die-Taste drücken, um die Helligkeit abzuschwächen (min. 0 bis max.  100). Kontrast Zuerst die Helligkeit einstellen und danach nur dann den Kontrast einstellen, wenn weitere Einstellungen notwendig sind. Auf die -Taste drücken, um den Kontrast zu verstärken, und auf die-Taste drücken, um den Kontrast abzuschwächen (min. 0 bis max. ...
  • Seite 21 Auch wenn Ihr Computer beim Starten Ihren Monitor erkennt werden die Anzeigeeinstellungen für die Anwendung mit Ihrer  bestimmten Installation mit der Funktion derAutom. Einstellung optimiert. Mit der autom. Einstellung kann der Monitor selber auf das ankommende Videosignal eingestellt werden. Nach der autom. Einstellung können Sie Ihren Monitor mit Hilfe der Pixeltakt- (Rauh) und Phasenregler (Fein) unter Bildeinstellungen weiter einstellen.  HINWEIS: In den meisten Fällen wird mit der autom. Einstellung das beste Bild für Ihre Konfiguration erzeugt.   HINWEIS: Die Option der Autom. Einstellung </strong>steht nur dann zur Verfügung, wenn Sie den analogen (VGA)-Anschluss verwenden. Im Eingangsquelle -Menü wählen Sie zwischen verschiedenen Videosignalen aus, die eventuell an Ihrem Monitor angeschlossen sind.
  • Seite 22   Modusauswahl Je nach dem Eingangssignal kann entweder Grafik oder Video </strong>ausgewählt werden.  Grafik: Diesen Modus auswählen, falls Ihr Monitor an Ihren Computer angeschlossen ist. Video:Diesen Modus auswählen, falls Ihr Monitor an einen DVD-Player angeschlossen ist.     Voreingestellte Modi Beim Auswählen von Grafik kann zwischen Standard, Multimedien, Spiel, Warm, Kühl, oder Benutzerdefiniert (R,G,B) ausgewählt  werden; Standard Zum Aufladen der Standard-Farbeneinstellungen des Monitors. Dies ist der voreingestellte Standardmodus. Multimedien Zum Aufladen der idealen Farbeneinstellungen für Multimedien-Anwendungen Spiel Zum Aufladen der idealen Farbeneinstellungen für die meisten Spiele  Warm Zum Erhöhen der Farbtemperatur. Der Bildschirm erscheint wegen eines roten/gelben Farbtons wärmer.  Kühl Zum Reduzieren der Farbtemperatur. Der Bildschirm erscheint wegen eines blauen Farbtons kühler.  Benutzerdefiniert (R, G, B) Zum manuellen Einstellen der Farbeneinstellungen. Auf die - und -Tasten drücken, um die drei  Farbwerte (R, G, B) einzustellen und um Ihren eigenen Modus für die voreingestellte Farbe zu erstellen. ...
  • Seite 23 HINWEIS:Der Farbton kann nur für die Videoeingabe eingestellt werden.   Sättigung  Mit dieser Funktion wird die Farbensättigung des Videobildes eingestellt. Zum Anwenden oder Einstellen der Saettigung von '0' bis  '100'. Auf drücken, um die einfarbige Erscheinung des Videobildes zu verstärken Auf drücken, um die bunte Erscheinung des  Videobildes zu verstärken. HINWEIS:Die Sättigung kann nur für die Videoeingabe eingestellt werden.   Die Farbeneinstellun Die Farbeneinstellungen des Monitors auf die werkseitigen Voreinstellungen rücksetzen. gen rücksetzen  Anzeigeeinstellungen Mit den Anzeigeeinstellungen wird das Bild eingestellt.   Breitmodus Zum Einstellen des Bildverhältnisses als 16:10 oder als Vollbild.   Horizontale Lage Mitder das Bild nach links oder rechts einstellen. Der Minimalwert beträgt '0' (-). Der Maximalwert beträgt '100' (+).    Vertikale Lage Mit oder das Bild nach oben oder nach unten einstellen. Der Minimalwert beträgt '0' (-). Der Maximalwert beträgt '100' (+).    Schärfe Mit dieser Funktion wird das Bild schärfer oder weicher eingestellt. Mit die Schärfe von '0' bis '100' einstellen.    Mit den Phasen- und Pixeltakt-Einstellungen können Sie Ihren Monitor nach Ihren Vorzügen einstellen.  Pixeltakt Mit der oder die beste Bildqualität einstellen. ...

  • Seite 24: Osd-Warnmeldungen

      Menü-Sperre Kontrolliert den Zugriff durch Benutzer auf die Einstellungen. Beim Auswählen der Sperre sind keine Einstellungen durch den Benutzer  zulässig. Sämtliche Tasten sind gesperrt .   HINWEIS:Wenn die OSD gesperrt ist gelangt der Benutzer beim Drücken auf die Menütaste direkt zum OSD-Einstellmenü,  wobei die OSD-Sperre ausgewählt ist. Zum Freisetzen und für den Zugriff durch den Benutzer auf alle anwendbaren  Einstellungen die Option "Freisetzen" auswählen.   Menü-Rotierung Zum Rotieren der OSD um 90 Grad in Gegenuhrzeigerrichtung.   Energiespar-Audio Zum Ein- oder Ausschalten (ein oder aus der Audio-Leistung während dem Energiesparmodus.   DDC / IC DDC / CI (Anzeigedatenkanal / Kommando-Schnittstelle) ermöglicht die Einstellbarkeit der Parametern Ihres Monitors (Helligkeit,  Farbenausgleich usw.) über die Software in Ihrem Computer. Diese Funktion kann durch Auswählen von “Deaktivieren”...
  • Seite 25 Die Funktion des dynamischen Kontrastes steht nur im Spiel-, Film-, Sport- und Natur-Modus zur Verfügung. Beim Umschalten von diesen  Modi auf andere Modi wird die Funktion des dynamischen Kontrastes deaktiviert. Wenn die Funktion des dynamischen Kontrastes deaktiviert ist (in diesen Modi: Spiel, Film, Sport und Natur) ist die manuelle Einstellung der Helligkeit deaktiviert.

  • Seite 26: Dell Soundbar Verwenden (Optional)

    ¡ Besuchen Sie die Webseite Ihres Grafikkartenherstellers und laden Sie den aktuellsten Grafikkartentreiber herunter. ¡ Dell Soundbar verwenden (optional) Die Dell Soundbar ist ein Zweikanal-Lautsprechersystem, das an Dell-Flachbildschirmen angebracht werden kann. An der Soundbar befinden sich folgende Elemente: ein Drehregler zum Einstellen der Gesamtlautstärke und zum Ein-/Ausschalten des Systems, eine blaue LED zur Betriebsanzeige und zwei Kopfhöreranschlüsse.  Befestigungsmechanismus Kopfhöreranschlüsse ...

  • Seite 27: Verstellbaren Ständer Verwenden

    Ein-/Ausschalter / Lautstärkeregler    Verstellbaren Ständer verwenden   Neigungseinstellung Der Betrachtungswinkel kann um 4 ° nach vorne und um 21 ° nach hinten verstellt werden.   Höhenverstellung Der Ständer kann bis 90 mm ausgezogen werden. HINWEIS: Bei der Auslieferung ab Werk ist der Ständer noch nicht angebracht.   Schwenken Ihr Monitor kann nach Belieben geschwenkt werden.
  • Seite 28   HINWEIS: Der Ständer kann bei Festmontage auf dem Schreibtisch nicht mehr geschwenkt  werden. Zurück zur Inhaltsseite...
  • Seite 29 1. Klicken Sie mit der rechten Maustaste auf den Desktop und dann auf Eigenschaften. 2. Wählen Sie den Registerreiter Einstellungen. 3. Klicken Sie mit der linken Maustaste auf den Schieberegler und verschieben ihn, um die Anzeigeauflösung auf 1680X1050 einzustellen. 4. Klicken Sie auf OK. Wenn 1680X1050nicht als Option angezeigt wird, müssen Sie Ihren Grafiktreiber unter Umständen aktualisieren. Bitte klicken Sie auf eine der  nachstehenden Bedingungen entsprechend Ihrem Computersystem und folgen dann den jeweiligen Anweisungen: Wenn Sie einen Dell™ Desktop- oder Dell™ Notebook-Computer mit einem Internetzugang haben. Wenn Sie einen Nicht-Dell™ Desktop-, Notebook-Computer bzw. Grafikkarte haben. Zurück zur Inhaltsseite ...
  • Seite 30 Die Reproduktion dieser Materialien in beliebiger Weise ohne schriftliche Genehmigung seitens Dell Inc. ist streng verboten. In diesem Dokument genutzte Marken: Dell und das Dell-Logo sind Warenzeichen von Dell Inc; Microsoft und Windows sind Marken oder eingetragene Marken der Microsoft Corporation in den USA und/oder anderen Ländern. ENERGY STAR ist ein eingetragenes Warenzeichen der U.S. Environmental Protection Agency (US-Umweltschutzbehörde). Als ENERGY STAR Partner bestätigt die Dell Computer Corporation, dass dieses Produkt den ENERGY STAR Richtlinien für effiziente ...

  • Seite 31: Monitor Einrichten

    Zurück zur Inhaltsseite Monitor einrichten Dell™ P2210 SFF AIO-Flachbildschirm-Monitor für Dell OptiPlex™960 SFF-Computer Kabelanschlüsse an der Rückseite von Monitor und Computer  Kabelabdeckung und Computer vom Ständer abnehmen  Monitor vom Ständer abnehmen Dell Soundbar (optional) anbringen Kabelanschlüsse an der Rückseite von Monitor und Computer 1. Bringen Sie den Monitor am Ständer an. a. Setzen Sie den Schlitz an der Rückseite des Monitors auf die beiden Nasen des Ständers auf.  b. Senken Sie den Monitor ab, bis er in den Ständer einrastet.  HINWEIS: Bei der Auslieferung ab Werk ist der Ständer noch nicht angebracht. 2. Achten Sie darauf, dass die Hakenhebel ausgezogen sind, bevor Sie den OptiPlex 960 SFF (SSF = Small Form Factor) am Ständer anbringen. ...
  • Seite 32   3. Setzen Sie den OptiPlex 960 SFF so auf den Ständer, dass die Gehäuserückseite auf der Stufe ruht. 4. Lassen Sie den OptiPlex 960 SFF in den Ständer einrasten. a. Schieben Sie den Computer zur Verriegelung hin, bis er die Angleichungsschräge erreicht.  b. Senken Sie die Vorderseite des Computers innerhalb der Angleichungseinrichtung ab. c. Drücken Sie auf die Vorderkante des Computers, bis der OptiPlex 960 SFF durch die Gehäusehaken fest mit dem Ständer verbunden ist. ...
  • Seite 33 5. Schließen Sie das blaue analoge (VGA) Kabel oder das DP-Kabel (getrennt erhältlich) und das USB-Kabel am Computer an. HINWEIS: Bei der Auslieferung ist das blaue VGA-Analogkabel bereits am Monitor angebracht. 6. Schließen Sie die Stromkabel an Monitor und Computer an. HINWEIS: Monitornetzkabel und Kabelabdeckung werden mit dem Monitor geliefert.
  • Seite 34 7. Schließen Sie Tastatur-, Maus- und weitere Kabel wie gezeigt an den Computer an. 8. Verlegen Sie die Kabel durch die Öffnungen der Kabelabdeckung. a. Halten Sie die Kabelabdeckung an den Computer. b. Führen Sie die an den Monitor angeschlossenen Kabel (Strom-, USB- und VGA-Kabel) durch die Öffnung an der Vorderseite der Kabelabdeckung.  c. Führen Sie Computernetzkabel, Monitornetzkabel und sonstige an den Computer angeschlossene Kabel (Maus-, Tastatur-, Netzwerk-, Drucker-, externe Audiokabel, usw.) durch die hintere Öffnung der Kabelabdeckung. ...
  • Seite 35 HINWEIS: Bei Computersystemen mit Grafikkarten, die mit Video-Dongles arbeiten, brechen Sie das „Abreißteil“ an den vorgegebenen Kanten heraus.   Brechen Sie das „Abreißteil“ an den vorgegebenen Kanten heraus.
  • Seite 36 Dongle durch die neue Öffnung verlegen     Liste mit Video-Dongles für Optiplex SFF-Computer Video-Dongle Grafikkarte DMS 59 zu Dual DVI-Dongle (mitgeliefert) 256MB ATI RADEON HD 3450 DMS 59 zu Dual VGA-Dongle (mitgeliefert) DP zu DVI-Dongle (2 mitgeliefert) 256MB ATI RADEON HD 3470 DP zu DVI-Dongle (optional) Integrierter Display Port  ...
  • Seite 37 12. Bringen Sie bei Bedarf Sicherheitsschlösser an Computer und Monitor an. 13. Schließen Sie die Netzkabel des Computers und Monitors an eine Steckdose in der Nähe an.
  • Seite 38 14. Schalten Sie Monitor und Computer ein. Falls Ihr Monitor ein Bild anzeigt, ist die Installation abgeschlossen. Falls kein Bild angezeigt wird, lesen Sie bitte unter Problemlösung nach.       Kabelabdeckung und OptiPlex 960 SFF vom Ständer lösen 1. Trennen Sie die Stromkabel von Monitor und Computer.
  • Seite 39 2. Lösen Sie Kabelabdeckung und OptiPlex 960 SFF vom Ständer. 1. Nehmen Sie das optionale Sicherheitsschloss vom Ständer ab (sofern vorhanden).  2. Zum Lösen der Kabelabdeckung und des OptiPlex 960 SFF schieben Sie den Freigabehebel nach rechts.    3. Ziehen Sie die Kabel aus dem Kabelführungsclip.  4. Heben Sie die Kabelabdeckung vom Computer und Ständer ab. ...

  • Seite 40: Monitor Vom Ständer Abnehmen

    5. Trennen Sie sämtliche Kabel vom Computer.  6. Heben Sie den OptiPlex 960 SFF vom Ständer ab.  Monitor vom Ständer abnehmen  HINWEIS: Sie können Ihren Monitor mit einer VESA-kompatiblen Halterung an der Wand anbringen. Dazu muss der Monitor vom Ständer gelöst werden. 1. Drücken Sie die Ständerfreigabetaste zum Lösen des Monitors vom Ständer.  ...
  • Seite 41 2. Nehmen Sie den Monitor vom Ständer ab.  a. Ziehen Sie das Unterteil des Monitors aus dem Ständer.  b. Heben Sie den Monitor vom Ständer ab.  Dell Soundbar (optional) anbringen...
  • Seite 42 Befestigen Sie die Soundbar, indem Sie die beiden Schlitze an der Soundbar mit den Nasen an der Unterseite des Monitors ausrichten. Schieben Sie die Soundbar bis zum Einrasten nach links. 3.  Verbinden Sie das Stromversorgungskabel der Soundbar mit dem Anschluss an der Rückseite des Monitors. Schließen Sie den grünen Stereostecker der Soundbar an den Audioausgang des Computers an. HINWEIS: Der Soundbar-Stromanschluss mit +12 V-Gleichspannungsausgang ist ausschließlich zum Anschluss der optionalen Dell Soundbar  vorgesehen. VORSICHT: Nur für die Dell Soundbar, für kein anderes Gerät nutzen!   ...

  • Seite 43: Problemlösung

    Zurück zur Inhaltsseite   Problemlösung Dell™ P2210 SFF AIO-Flachbildmonitor   Selbsttest   Selbstdiagnose   Allgemeine Probleme   Produktspezifische Probleme   USB-Probleme   Dell Soundbar-Probleme ACHTUNG: Bevor Sie die in diesem Abschnitt beschriebenen Schritte ausführen, lesen und befolgen Sie bitte die Sicherheitshinweise.  Selbsttest Ihr Monitor verfügt über eine Selbsttestfunktion, mit der Sie überprüfen können, ob der Monitor ordnungsgemäß funktioniert. Wenn Monitor und Computer  ordnungsgemäß miteinander verbunden sind, der Monitorbildschirm jedoch leer bleibt, führen Sie bitte wie folgt den Monitor-Selbsttest aus: 1. Schalten Sie sowohl Computer als auch Monitor aus. 2. Trennen Sie das Videokabel von der Rückseite des Computers. Damit der Selbsttest richtig ausgeführt werden kann, trennen Sie sowohl Digitalkabel  (weißer Stecker) als auch Analogkabel (blauer Stecker) von den Anschlüssen Ihres Computers.  3. Schalten Sie den Monitor ein. Das schwebende Dialogfenster wird auf schwarzem Hintergrund angezeigt, wenn der Monitor kein Videosignal erkennt, aber sonst ordnungsgemäß ...

  • Seite 44: Allgemeine Probleme

    So starten Sie die Selbstdiagnose: 1. Überzeugen Sie sich davon, dass der Bildschirm sauber ist (kein Staub auf dem Bildschirm).  2. Trennen Sie das/die Videokabel von der Rückseite des Computers. Der Monitor wechselt nun in den Selbsttestmodus.  3. Halten Sie die Tasten Taste 1 und Taste 4 gleichzeitig etwa 2 Sekunden lang gedrückt. Ein grauer Bildschirm erscheint.  4. Untersuchen Sie das Bild aufmerksam auf Unregelmäßigkeiten.  5. Drücken Sie die Taste Taste 4 am Bedienfeld noch einmal. Der Bildschirm wird nun in rot angezeigt. 6. Untersuchen Sie das Bild auf Auffälligkeiten.  7. Wiederholen Sie die Schritte 5 und 6; das Bild wird der Reihe nach in grün, blau und weiß angezeigt.  Nach der Anzeige des weißen Bildschirms ist der Test abgeschlossen. Zum Verlassen drücken Sie die Taste Taste 4 noch einmal.  ...

  • Seite 45: Produktspezifische Probleme

    Starten Sie den Computer im abgesicherten Modus neu. Sicherheitsrelevante Themen Sichtbare Anzeichen von Rauch Verzichten Sie auf eigenmächtige Reparaturversuche. oder Funken Wenden Sie sich unverzüglich an Dell.  Abschaltprobleme Monitor schaltet sich aus und Achten Sie darauf, dass das Videosignalkabel richtig und fest an Monitor und Computer wieder ein angeschlossen ist.
  • Seite 46 Überzeugen Sie sich davon, dass der richtige USB-Port genutzt wird.   überhaupt nicht Trennen Sie das Upstream-Kabel zum Computer ab, schließen Sie es anschließend  wieder an. Trennen Sie USB-Peripheriegeräte (Downstream-Anschluss) ab, schließen Sie diese  anschließend wieder an.  Starten Sie den Computer neu.   Dell™ Soundbar-Probleme Allgemeine Symptome Was Ihnen auffällt Lösungsvorschläge Kein Ton Soundbar wird mit nicht Strom Den Power-/Lautstärkereglerknopf auf der Sound-Leiste in Uhrzeigerrichtung in die versorgt - Betriebsanzeige ist Mittelposition drehen.
