Inhaltszusammenfassung für ViewSonic IFP8650-CN

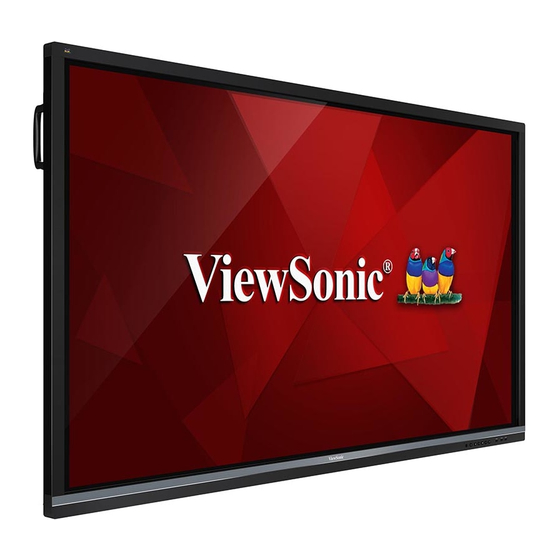

- Seite 1 IFP5550/IFP6550 IFP7550/IFP8650 Commercial Touch Display Bedienungsanleitung Modellnummer: VS17121/VS16954/VS16876/VS16874...
- Seite 2 ViewSonic entschieden haben Mit mehr als 30 Jahren als weltweit führender Anbieter visueller Lösun- gen verfolgt ViewSonic das Ziel, die Erwartungen der Welt an Tech- nologieentwicklung, Innovation und Einfachheit zu übertreffen. Wir bei ViewSonic glauben, dass unsere Produkte das Potenzial besitzen, einen positiven Einfluss auf die Welt zu haben;...
-
Seite 3: Übereinstimmungserklärung
Übereinstimmungserklärung HINWEIS: Dieser Abschnitt befasst sich mit sämtlichen zutreffenden Vorgaben und diesbezüglichen Informationen. Bei den entsprechenden Anwendungen beachten Sie bitte die Angaben auf dem Typenschild und die Kennzeichnungen am Gerät selbst. FCC-Hinweise Dieses Gerät erfüllt alle Anforderungen des Teils 15 der FCC-Bestimmungen. Der Betrieb muss die folgenden zwei Bedingungen erfüllen: (1) Das Gerät darf keine schädlichen Interferenzen verursachen, und (2) das Gerät muss alle empfangenen Interferenzen inklusive der Interferenzen, die eventuell einen unerwünschten Betrieb... -
Seite 4: Ce-Konformität Für Europäische Länder
CE-Konformität für europäische Länder Das Gerät erfüllt die Anforderungen der EMV-Richtlinie 2014/30/EU und der Niederspannungsrichtlinie 2014/35/EU. Die folgende Information gilt nur für Mitgliedsstaaten der EU: Das rechts gezeigte Symbol weist auf Konformität mit der Richtlinie über Elektround Elektronik-Altgeräte (WEEE) 2012/19/EU hin. Produkte, die nicht diese Kennzeichnung tragen, dürfen nicht im kommunalen Abfall entsorgt werden, sondern müssen in dem Rücknahmeund Sammlungssystem entsorgt werden, das je nach Land... -
Seite 5: Rohs2-Konformitätserklärung
RoHS2-Konformitätserklärung Dieses Produkt wurde gemäß den Anforderungen der EG-Richtlinie 2011/65/EU zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten (RoHS2-Richtlinie) entworfen und hergestellt und hat sich als mit den maximalen Konzentrationswerten, die der europäischen Ausschuss für die technische Anpassung (Technical Adaptation Committee; TAC) festgelegt hat, wie folgt konform erwiesen: Vorgeschlagene maximale Tatsächliche... -
Seite 6: Vorsichts- Und Warnhinweise
Wenn Sie Rauchentwicklung, ungewöhnliche Geräusche oder einen seltsamen Geruch feststellen, schalten Sie den LC-Display sofort aus. Setzen Sie sich mit Ihrem Händler oder mit ViewSonic in Verbindung. Der LC-Display sollte unter solchen Umständen aus Sicherheitsgründen auf keinen Fall weiter verwendet werden. - Seite 7 Versuchen Sie nicht, die Sicherheitsvorkehrungen des gepolten Steckers oder Schuko-Stekkers zu umgehen. Ein gepolter Stecker hat zwei Steckerstifte, wovon der eine Stift breiter als der andere ist. Ein Schuko-Stecker hat zwei Steckerstifte und einen dritten Erdungsstift. Der breitere Steckerstift und der dritte Erdungsstift gewährleisten Ihre Sicherheit.
-
Seite 8: Inhaltsverzeichnis
Inhalt Übereinstimmungserklärung FCC-Hinweise ..................i Industry-Canada-Erklärung ..............i CE-Konformität für europäische Länder ..........ii RoHS2-Konformitätserklärung ............iii Vorsichts- und Warnhinweise .............iv Copyright Informationen Notieren Sie ..................1 1. Erste Schritte 1.1 Lieferumfang ................2 1.2 Wandmontageset – Spezifikationen (VESA) ........ 3 2. Merkmale von Smart-Whiteboard/ LC-Display 2.1 Das Bedienfeld ................ - Seite 9 5. Eingebettete Anwendung auf dem ViewBoard und Einstellung 5.1 Eingebettete digitale Whiteboard-App ........49 5.2 ViewBoard Cast ................55 5.3 Air Class ..................59 5.4 Andere Standard-Apps ............... 63 6. Problemlösung 7. Pflege und Wartung 8. Anzeigemodi 8.1 VGA-Modus ................75 8.2 HDMI-Modus ................
-
Seite 10: Copyright Informationen
Microsoft, Windows und das Windows-Logo sind eingetragene Warenzeichen von Microsoft Corporation in den USA und anderen Ländern. ViewSonic, das Logo mit den drei Vögeln, OnView, ViewMatch und ViewMeter sind eingetragene Warenzeichen von ViewSonic Corporation. VESA ist ein eingetragenes Warenzeichen der Video Electronics Standards Association. -
Seite 11: Erste Schritte
Copyright © 2016, ViewSonic Corporation. All rights reserved. All trademarks, registered or otherwise, are the property of their respective companies. Disclaimer: ViewSonic Corporation shall not be liable for technical or editorial reeors or omissions contained herein; nor for incidental or consequential damages resulting from furnishing this meterial, or the performance or use of this product. -
Seite 12: Wandmontageset - Spezifikationen (Vesa)
• Die Standardabmessungen für Wandmontagesets finden Sie in der obigen Tabelle. • Wenn Sie nach der perfekten Wandhalterung suchen, helfen wir Ihnen unter www.viewsonic.com gerne weiter. Alternativ können Sie sich auch an unseren Kundendienst wenden. • Beim Kauf eines Wandmontagesets erhalten Sie eine detaillierte Installationsanleitung und sämtliche zur Installation erforderlichen Teile. -
Seite 13: Merkmale Von Smart-Whiteboard/Lc-Display
2. Merkmale von Smart-Whiteboard/ LC-Display Dieser Abschnitt stellt Ihnen die Eigenschaften Ihrer ViewBoard-Hardware-Plattform vor. Hinweis: Die in dieser Bedienungsanleitung beschriebenen Merkmale oder Applikationen können je nach erworbenem Modell abweichen. 2.1 Das Bedienfeld Element Beschreibung Kurz drücken: Zum Einschalten des Gerätes. Kurz drücken: Schaltet den Bildschirm ein und aus. -
Seite 14: Anschlüsse Und Schnittstellen
2.2 Anschlüsse und Schnittstellen Element Beschreibung Inhalt auf andere Anzeigegeräte erweitern USB-Anschluss für Embedded Player High-Definition-Multimedia-Interface-Signaleingang, zum Anschluss an PC mit HDMI-Ausgang, Digitalempfänger oder andere Videogeräte HDMI 1 unterstützt bis 3840 x 2160 bei 60 Hz HDMI 2 und 3 unterstützen bis 3840 x 2160 bei 30 Hz Touchsignalausgang an externen PC Touch 1 für HDMI-Eingang 1 und 2 Touch 2 für HDMI-Eingang 3, DP-Eingang und VGA-Eingang... -
Seite 15: Die Fernbedienung
2.3 Die Fernbedienung Zum Ein-/Ausschalten des Abwärtstaste Displays drücken Eingabetaste. Zur Auswahl von Ton stummschalten/ Optionen drücken. Stummschaltung aufheben Schreibsoftware starten Zeigt Informationen zur aktuellen Eingangsquelle. Schnelltaste zum Verlassen von Dialogfenstern Leeranzeige Zurück Bildschirm einfrieren Zifferntaste: PC-„Leertaste“ Zifferntaste CH+ : Vorherige PC-Seite Zum Umschalten zwischen CH- : Nächste PC-Seite PC-Anwendungen. -
Seite 16: Batterien In Die Fernbedienung Einlegen
2.4 Batterien in die Fernbedienung einlegen Mit den folgenden Schritten legen Sie Batterien in die Fernbedienung ein. Wir empfehlen, keine unterschiedlichen Batterietypen und keine verbrauchten und frischen Batterien gleichzeitig einzusetzen. 1. Nehmen Sie den Batteriefachdeckel an der Rückseite der Fernbedienung ab. 2. -
Seite 17: Fernbedienungsbereich
2.5 Fernbedienungsbereich Die Abbildung zeigt den ungefähren Empfangsbereich des Fernbedienungsempfänger Die Fernbedienung reicht etwa 8 m weit. Sorgen Sie dafür, dass sich keine Hindernisse zwischen Fernbedienung und Fernbedienungsempfänger befinden. -
Seite 18: Display Einrichten
3. Display einrichten Warnung: Damit es nicht zu Verletzungen oder Beschädigungen des Gerätes kommt, schließen Sie die Stromversorgung erst an, wenn sämtliche externen Verbindungen hergestellt wurden. 3.1 Ein externes Gerät anschließen So zeigen Sie Video über VGA-Kabel an. • Verbinden Sie das externe Gerät über ein (15-poliges) VGA-Kabel mit dem VGA-Eingang (VGA IN) des Displays. -
Seite 19: Rs232-Verbindung
Sie bestimmte Funktionen per PC fernsteuern – beispielsweise Ein-/Ausschalten, Lautstärkeregelung und mehr. ViewSonic bietet eine ergänzende Software, vConroller, die allgemeine Steuerungskommentare integriert hat, mit denen Nutzer von einem externen PC aus kommerzielle ViewSonic-Displays steuern können. Eine ausführlichere Vorstellung... -
Seite 20: Usb-Peripherie Anschließen
3.3 USB-Peripherie anschließen An Ihr Smart-Whiteboard können Sie unterschiedlichste USB-Geräte und andere Peripherie anschließen, wie Sie es vom PC gewohnt sind. 1. USB-Peripherie: Verbinden Sie den USB-Stecker des Gerätes mit dem USB-Port Connecting USB Peripherals (USB IN). 2. Netzwerk- und Modemkabel: Schließen Sie das Router-Kabel an den 1. -
Seite 21: Av-Anschlüsse (Av In)
3.4 AV-Anschlüsse (AV IN) Digitalempfänger Kamera Videospiel Video Videorecorder Satellitenempfänger Video 1. Verbinden Sie die AV-Eingänge (AV IN) Ihres Displays über ein AV-Kabel mit drei verschiedenfarbigen Steckern mit den AV-Ausgängen eines externen Gerätes. (Steckerfarben am AV-Kabel: Gelb: Video. Rot: Rechter Audiokanal. Weiß: Linker Audiokanal.) 2. -
Seite 22: Mit Einem Medienplayer Verbinden
3.5 Mit einem Medienplayer verbinden HDMI Connections HDMI-Kabel DVD-Player General Setting 1. Verbinden Sie die HDMI-Anschlüsse Ihres Displays über ein HDMI-Kabel mit dem externen Gerät. Schließen Sie das Netzkabel an, schalten Sie das Gerät mit dem Ein-/ Ausschalter an der Rückwand ein. Schalten Sie das Display mit der Taste an der rechten Seite des Gerätes ein. -
Seite 23: Videoausgang Verbinden
3.7 Videoausgang verbinden Projektor Audiokabel HDMI-Kabel Schließen Sie über ein HDMI-Kabel Anzeigegeräte mit HDMI-Eingang an, und verwenden Sie ein Audiokabel zum Anschließen des Toneingangs. Schließen Sie das Netzkabel an, schalten Sie das Gerät mit dem Ein-/ Ausschalter an der Rückwand ein. Schalten Sie das Display mit der POWER-Taste an der rechten Seite des Gerätes ein. -
Seite 24: Grundlegende Bedienung Des Viewboard
4. Grundlegende Bedienung des View- Board Das ViewBoard einschalten Netzeingang und Schalter befinden sich an der Unterseite des Gerätes. Drücken Sie zum Einschalten von ViewBoard... -
Seite 25: Vlauncher Für Einen Benutzerdefinierten Begrüßungsbildschirm
4.1 vLauncher für einen benutzerdefinierten Begrüßungs- bildschirm Anpassbar – Wählen Sie die „Top 4“-Standard-Apps Bearbeitungsfähig – Ändern Sie die Standardmeldung Umschaltbar – Ändern Sie das Startseitenthemenbild Element Beschreibung Ruft die vBoard-Software auf vBoard Das Symbol kann ersetzt oder entfernt werden Ruft die ViewBoard Cast-Software auf ViewBoard Cast... - Seite 26 Schritt 2: Stellen Sie sicher, dass eine LAN-Verbindung besteht. Schritt 3: Wählen Sie die passende Zeitzone, stellen Sie Datum und Uhrzeit ein. Schritt 4: Wählen Sie den bevorzugten vBoard- oder vLauncher-Modus.
-
Seite 27: Werkzeugleiste
Anpassung der Standard-App: Schritt 3: Schritt 1: Schritt 2: Die gewählte App, z. B. WPS, Tippen Sie auf das App-Symbol und Drücken Sie lang auf das gewün- erscheint auf der Startseite als gehen Sie zur App-Listenseite schte App-Symbol, z. B. WPS, und Verknüpfung zum Starten des Pro- ziehen Sie es auf die Startseite gramms... - Seite 28 Klicken Sie auf das Symbold es Stiftwerkzeugs und blenden Sie die Werkzeugleiste „Pen, Clear, and Save option (Stift-, Löschen- und Speichern-Option)“ ein Digitaler StiftMit vier Farboptionen in Rot, Schwarz, Blau und Grün (der Reihe nach umschalten), die Überlagerungen bei jeder Eingangsquelle anzeigen können.
- Seite 29 Klicken Sie auf das Symbol „Anzeige einfrieren“, um den aktuellen Anzeigeinhalt in ein Standbild zu konvertieren. Anschließend können Sie es für unterschiedliche Nutzung vergrößern oder verkleinern Hinweis: IFP benötigt zur Reduzierung der Auflösung auf 1080p etwa 6 Sekunden. Vergrößern Anzeige Zum Vergrößern des eingefrorenen Bildes anklickenHinweis:Die einfrieren Auflösung wird nach dem Vergrößern reduziert...
- Seite 30 Zum Einblenden weiterer Apps in der ViewBoard-Werkzeugleiste das Symbol „Weitere Werkzeuge“ anklicken Es gibt 5 Werkzeuge; zur Anzeige der 2. Seite mit Werkzeugoptionen Wischer berühren. Scheinwerfer Zum Hervorheben der Fokuszone anklicken. Zur Anpassung der Scheinwerfergröße und Alphavermischung Einstellungssymbol anklicken. Countdown Zum Öffnen des Countdown-Timers mit optionaler Alarmeinstellung Weitere anklicken.
- Seite 31 Stoppuhr Zum Öffnen der Funktion Stop Watch (Stoppuhr) antippen, dann das Startsymbol antippen. Nutzer kann die Stoppuhr anhalten, fortsetzen und rücksetzen und die Abbildung mit Notizen versehen. Weitere Werkzeuge Stoppuhr verkleinert sich und erscheint dann automatisch unten in der Mitte, wenn der Nutzer einen anderen Bereich berührt. Nutzer muss die Stoppuhr einfach nur erneut antippen, um Normalgröße und Originalposition wiederherzustellen.
- Seite 32 4.2.1 vPen Neben der Werkzeugleiste als Schnellzugriff auf die integrierte App bietet ViewBoard ein weiteres Anmerkungswerkzeug – vPen. Bei der Darstellung beliebiger Eingangsquellen rufen Sie das Anmerkung-Menü auf, indem Sie zwei Finger im Abstand von etwa 2 – 5 cm auf den Bildschirm legen und mindestens 2 Sekunden an dieser Stelle halten.
-
Seite 33: Viewboard Osd-Menü (Bildschirmmenü)
4.3 ViewBoard OSD-Menü (Bildschirmmenü) Das OSD-Menü am ViewBoard lässt sich auf zweierlei Weise aufrufen: Option 1: Führen Sie eine Geste vom unteren Option 2: Klicken Sie auf die Bildschirmrand aus Einstellungsschaltfläche am Funk- tionsbedienfeld 4.3.1 Basiseinstellung So wählen Sie eine Eingangsquelle: Drücken Sie die INPUT-Taste an der Fernbedienung;... - Seite 34 Verlassen Sie das OSD-Menü mit der BACK-Taste der Fernbedienung; alternativ tippen Sie mit dem Touchpen auf eine Stelle außerhalb des Menüs. Hintergrundbeleuchtung anpassen und Flicker Free (Flimmerfrei) de-/aktivieren: Rufen Sie das Menü mit allgemeinen Einstellungen mit der INPUT-Taste an der Fernbedienung auf.
-
Seite 35: Weitere Osd-Einstellungen
4.3.2 Weitere OSD-Einstellungen Drücken Sie zur Anzeige des allgemeinen Einstellungsmenüs die MENU-Taste an der Fernbedienung (bei jeder beliebigen Quelle, außer bei Embedded Player). Audioeinstellungen Drehen Sie zur Anpassung der Werte direkt mit dem Touchpen das Lautstärke-, Bässe-, Höhen- oder Balance-Symbol. Oder wählen Sie mit Aufwärts / Abwärts / Links / Rechts ein Symbol und drücken Sie zum Anpassen des Wertes VOL+/VOL-. - Seite 36 Bildschirmeinstellungen Memory-Effekt-Schutz Zur Reduzierung der Gefahr des Memory-Effekts ist dieses Gerät mit entsprechender Schutztechnologie ausgestattet. Falls der Bildschirm über einen von Ihnen festgelegten Zeitraum ein Standbild anzeigt, aktiviert das Produkt den Bildschirmschoner, damit keine Geisterbilder am Bildschirm entstehen. Der Schutz vor Memory-Effekt bewegt das Bild geringfügig am Bildschirm. Die Zeiteinstellung des Memory-Effekt-Schutzes ermöglicht Ihnen die Programmierung der Zeit zwischen Bewegungen des Bildes in Minuten.
-
Seite 37: Einstellung Anpassen
Display Setting (Anzeigeeinstellungen) Drehen Sie zur Anpassung der Werte mit dem Touchpen direkt das Helligkeit-, Kontrast-, Farbton-oder Schärfe-Symbol. Oder wählen Sie mit Aufwärts / Abwärts / Links / Rechts ein Symbol und drücken Sie zum Anpassen des Wertes VOL+/ VOL-. Tippen Sie zum Ändern der Anzeigeeffizienz auf das Symbol Standard, Bright (Hell), Soft (Weich) oder Customer (Nutzer). -
Seite 38: Erweiterte Einstellungen
4.3.3 Erweiterte Einstellungen Wenn die Quelle des ViewBoard der eingebettete Player ist, tippen Sie auf die Schaltfläche für erweiterte Einstellungen, um erweiterte Einstellungen für den Embedded Player von ViewBoard aufzurufen. • Wireless & network (Drahtlos & Netzwerke): Zum Prüfen des aktuellen Netzwerkverbindungsstatus und der Netzwerkparameter des Gerätes. - Seite 39 Tippen Sie auf weitere Einstellungen, um Netzerke hinzuzufügen, zu aktualisieren oder erweiterte Einstellungen aufzurufen. Wählen Sie eine SSID, klicken Sie dann auf Verbinden. Sie können beiBedarf ein Kennwort eingeben. In den Erweiterten Optionen können Sie Proxy- und IP-Einstellungen konfigurieren. Ethernet Tippen Sie auf das Ein/Aus-Symbol, um die Ethernet-Funktion ein- und auszuschalten.
- Seite 40 Tippen Sie auf weitere Einstellungen, um die erweiterten Einstellungen aufzurufen. Tippen Sie zum Festlegen relevanter Einstellungen auf statische IP-Einstellungen, falls erforderlich. Klicken Sie zum Ändern relevanter Einstellungen auf Proxy-Einstellungen, falls erforderlich.
-
Seite 41: Wireless-Hotspot
Wireless-Hotspot Tippen Sie auf „Portable Wi-Fi hotspot“, um die Wi-Fi-Hotspot-Funktion ein-/ auszuschalten. Tippen Sie auf „Set up Wi-Fi hotspot (WLAN-Hotspot einrichten)“, um den Netzwerknamen und die Sicherheit einzurichten. Tippen Sie dann auf „Save (Speichern)“. Tippen Sie auf das Ein/Aus-Symbol, um die BT-Funktion ein-/auszuschalten. Tippen Sie zum Aktualisieren, zum Umbenennen dieses Gerätes und zur Anzeige empfangener Dateien auf „More Settings (Weitere Einstellungen)“. - Seite 42 Tippen Sie zum Koppeln und Verbinden auf ein Gerät. Mehr Tippen Sie auf zum ständigen Einschalten von VPN auf VPN- und More(Mehr)- Symbol, falls erforderlich. Tippen Sie zum Bearbeiten des VPN-Profils auf +. Tippen Sie zur Einagbe eines Namens.
- Seite 43 Tippen Sie zur Auswahl des Typs. Tippen Sie zum Aktivieren/Deaktivieren der PPP-Verschlüsselung. Tippen Sie zur Anzeige erweiterter Optionen. • Share (Freigabe): SAMBA bietet Dateifreigabedienste in einem LAN an. Bei Aktivierung des SAMBA-Dienstes kann der Nutzer das IFP-DAteisystem mit einem PC oder Mobilgerät erkunden.
- Seite 44 Zum Aktivieren des SAMBA-Dienstes antippen, dann bei Bedarf ein Passwort einrichten. Verbinden Sie IFP- und Client-Gerät mit demselben Netzwerk. Stellen Sie sicher, dass sie untereinander erreichbar sind. Melden Sie IFP mit dem Client-Gerät, z. B. einem Windows-PC, an. Geben Sie die IFP-IP-Adresse ein.
- Seite 45 Nach erfolgreicher Anmeldung werden IFP-Dateien angezeigt. • Device (Gerät): Passen Sie Standardstartseite, Hintergrundbild, Verschlüsselung des HDMI-Ausgangs, Memory-Effekt-Schutzintervall an. Startseite Nutzer kann zu einer anderen Home-App wechseln. Hinweis: vBoard und vLauncher können nicht entfernt werden. Anzeige Nutzer kann Hintergrundbild, Verschlüsselung des HDMI-Ausgangs und Memory-Effekt-Schutzintervall festlegen.
- Seite 46 Wallpaper (Hintergrundbild): Nutzer kann zum direkten Ändern des Hintergrundbildes das Standardbild antippen. Nutzer kann zur Auswahl der gewünschten Datei Mein-Foto-Symbol antippen.
- Seite 47 HDMI Out Encryption setting (HDMI-Ausgangsverschlüsselung): Nutzer kann HDMI-Signalausgang einschalten oder DVI-Signalausgang ausschalten. Burn-in Protection Interval (Bildschirmschonerintervall): Die Einstellung Burn-in Protection Interval (Bildschirmschonerintervall) ermöglicht Ihnen die Programmierung der Zeit zwischen Bewegungen des Bildes in Minuten. Hinweis: Die Memory-Effekt-Schutzfunktion, die zuerst in der Bildschirmeinstellung aktiviert werden muss.
- Seite 48 Tippen Sie zum Öffnen der USB-Computerverbindungseinstellungen auf das Symbol oben rechts. Media device (MTP) (Mediengerät (MTP)): Ermöglicht Nutzer die Übertragung von Mediendateien unter Windows oder den EInsatz von Player-Dateitransfer unter Mac. Camera (PTP) (Kamera (PTP)): Ermöglicht Nutzer die Übertragung von Fotos über Kamerasoftware und die Übertragung jeglicher Dateien auf Computern, die MTP nicht unterstützen Apps...
- Seite 49 • Personal (Persönlich): Die Gruppe beinhaltet Sicherheit, Sprache und Eingabe, Starten und Herunterfahren, Passwort, Eingabeeinstellungen und weitere. Sicherheit Trusted credentials (Vertrauenswürdige Berechtigungsnachweise): Zur Anzeige aller CA-Anmeldedaten, die IFP installiert hat, antippen. Install from storage (Vom Speicher installieren): Tippen Sie hier, um benötigte Berechtigungsnachweise aus dem internen Speicher oder von einem USB-Laufwerk zu installieren.
- Seite 50 Clear credentials (Berechtigungsnachweise löschen): Tippen Sie hier, um installierte Berechtigungsnachweise zu löschen. Hinweis: Vorinstallierte Berechtigungsnachweise können nicht gelöscht werden. Unknown sources (Unbekannte Quellen): Tippen Sie hier, um unbekannte Quellen zu aktivieren. Hinweis: Nutzer muss vor Installation von Apps die Funktion für unbekannte Quellen aktivieren.
- Seite 51 Current Keyboard (Aktuelle Tastatur): Tippen Sie hier, um die sichtbare Tastatur zu (de)aktivieren oder das Standardeingabeverfahren zu ändern. Existing keyboard (Existierende Tastatur): Tippen Sie hier, um die erweiterten Einstellungen aufzurufen. • Startup and shutdown (Hochfahren und Herunterfahren): Stellen Sie Startkanal, Bereitschaftsmodus, schwarzen Bildschirm nach Startvorgang und Ein/Aus-Timer ein.
- Seite 52 HDMI-CEC-Funktion nutzen möchten, kann der Modus eine Einschaltfunktion unterstützen. So aktivieren Sie den Schlaf-Modus: 1. Sie müssen IFP-S/N bei ViewSonic bereitstellen. Das S/N-Etikett befindet sich in der Nähe der I/O-Seite. 2. ViewSonic lässt dem Nutzer die Schlüssel- (FacePowerOff) Datei zukommen.
- Seite 53 Black screen after startup (Schwarzer Bildschirm nach Start): Wenn die Funktion aktiviert ist, schaltet IFP die Hintergrundbeleuchtung nach dem Startzeit-Zeitplan automatisch ab. Close power off reminder (Ausschalterinnerung beenden): Wenn die Funktion aktiviert ist, schaltet IFP das Verzeichnis ohne Erinnerung nach dem Abschaltzeit-Zeitplan ab.
- Seite 54 • Input Setting (Eingangseinstellungen): Zum De-/Aktivieren und Bearbeiten des Eingabealias. Zum Aktivieren/Deaktivieren der Bei-Aktivität-aufwecken- Quelle, des automatischen Kanalwechsels und der auotmatischen Suche und zur Festlegung des Abschalttimers bei ausbleibendem Signal. Input alias switch (Eingangs-Alias umschalten): Zum Aktivieren antippen, dann kann der Nutzer den Eingangs-Alias bearbeiten. Wake on active source (Bei-Aktivität-aufwecken-Quelle): Wenn diese Funktion aktiviert ist, erkennt IFP HDMI- und VGA-Signal im Bereitschaftsmodus.
- Seite 55 • Other settings (Andere Einstellungen): Zum Konfigurieren von vPen, Kanaleinstellungen der seitlichen Werkzeugleiste und Schreibeinstellungen von vBoard Lite. vPen channel setting (vPen-Kanaleinstellungen): Zum Festlegen des vPen-verfügbaren Kanals antippen. Side toolbar channel setting (Kanaleinstellung über seitliche Werkzeugleiste): Zur Einstellung der in der seitlichen Werkzeugleiste verfügbaren Kanäle antippen.
- Seite 56 Set time (Zeit einstellen): Zum Einstellen des Werts Wischer berühren und tippen Sie zum Speichren auf OK. Select time zone (Zeitzone wählen): Tippen Sie hier zum Wählen einer anderen Zeitzone. Select time format (Zeitformat wählen): Tippen Sie hier zum Wählen eines anderen Zeitformats.
- Seite 57 • Device information (Geräteinformationen): Zeigt Informationen zum Embedded Player, Systemaktualisierungen und ID-Einstellungen. System update (Systemaktualisierung): Zum Aktualisieren der Firmware per OTA antippen. Legal information (Rechtliche Informationen): Tippen Sie hier, um die Open-Source-Lizenzen zu lesen. Display-ID: Zum Ändern der Display-ID antippen, dann zum Speichern OK antippen.
-
Seite 58: Eingebettete Anwendung Auf Dem Viewboard Und Einstellung
5. Eingebettete Anwendung auf dem ViewBoard und Einstellung 5.1 Eingebettete digitale Whiteboard-App In ViewBoard bietet Viewsonic zwei Versionen der eingebetteten digitalen Whiteboard-App für Anmerkungen. 5.1.1 vBoard vBoard-Benutzeroberfläche: • Tippen Sie auf , um das Einstellungsfenster zu öffnen. (1) Helligkeitsanpassung (2) Anpassung der Hintergrundfarbe... - Seite 59 (3) Lautstärkeanpassung (4) Weitere Einstellungsoptionen: Quick-Link zur Einstellung des eingebetteten Player, vBoard unterstützt standardmäßig 10-Punkt-Schreiben; der Benutzer kann im Einstellungsmodus zurück zu Einzelpunktschreiben schalten. (5) Informationen über dieses vBoard. • Pen (Stift):Tippen Sie auf für weitere Stiftoptionen. Stiftdicke und -art wählen Stiftfarbe ändern Werkzeug für Linien und verschiedene Formen...
- Seite 60 • Open Document (Dokument öffnen): Tippen Sie auf , um Dokumente und Inhaltsdateien zu öffnen Zum Aufrufen des Dokumentenverzeichnisses antippen Dokument im vBoard-Format wählen Video in vBoard importieren Audio in vBoard importieren Bilddatei in vBoard importieren...
- Seite 61 • Page (Seite): Tippen Sie zur Seitenverwaltung auf Zum Zufügen einer weiteren Seite antippen Zum Löschen einer Seite antippen Zum Verschieben der Seite antippen 5.1.2 vBoard Lite vBoard-Lite-Benutzeroberfläche: Menüfunktionseinstellung...
- Seite 62 New (Neu) Zur Erstellung einer neuen Datei Open (Öffnen) Zum Öffnen einer Datei im Format *.enb Import Zum Importieren einer Datei im Format *.jpg (Importieren) Save Zum Speichern des aktuellen Inhalts im (Speichern) Format *.enb Export Zum Exportieren des aktuellen Inhalts (Exportieren) Cloudy Zum Hochladen des aktuellen Bildes in den...
-
Seite 63: Beschreibung
Watercolor (Wasserfarben) Element Beschreibung Zur Auswahl eines anderen Typs Pen (Stift) Hinweis: Im Stiftmodus werden bis zu 10 Punkte beim Schreiben unterstützt Thickness Zum Ändern der Dicke (Dicke) Farbe wählen, dann antippen und Kreis in Palette zur Palette Anpassung der Farbe drehen Dipper Zum Aufnehmen einer Stiftfarbe (Pinpette) -
Seite 64: Viewboard Cast
5.2 ViewBoard Cast ViewBoard Cast ist die eingebaute Bildschirmfreigabe-App im ViewBoard, über die Benutzer ihre Präsentationsinhalte senden können, einschließlich der Spiegelung von Bildschirminhalten, Bildern, Videos und Audio. Beachten Sie, dass vor der Nutzung der ViewBoard Cast-Funktion die passenden Netzwerkinfrastruktureinstellungen vorgenommen werden müssen. ViewBoard Cast ist Peer-to-Peer-Datenübermittlung per Funk;... -
Seite 65: Cast-Sender Von Windows-Geräten, Macbook Und Chrome-Geräten
5.2.1 Cast-Sender von Windows-Geräten, Macbook und Chrome-Geräten Mac-, Windows- und Chrome-Geräte Stellen Sie sicher, dass Ihr Gerät mit demselben Netzwerk verbunden ist wie IFP. Rufen Sie zum Herunterladen der Anwendung die am IFP angezeigte Adresse auf. Starten Sie ViewBoard Cast und tippen Sie auf die Symbolnummer am IFP. - Seite 66 5.2.2 ViewBoard-Cast-Sender von Mobilgeräten:iOS-basiertes (iPhone, iPad) und Android-OS-basiertes Telefon/Tablet Schritt 1: Stellen Sie sicher, dass Ihr Gerät mit demselben Netzwerk verbunden ist wie IFP. Schritt 2: Geben Sie das am IFP angezeigte Passwort ein. Schritt 3: Vom unteren Rand zur Schnelleinstellung von AirPlay nach oben wischen. Schritt 4: Wählen Sie das Gerät, daraufhin erscheint der iOS-Bildschirm.
-
Seite 67: Viewboard Cast Von Mobilgeräten Mit Anmerkungsfunktion
5.2.3 ViewBoard Cast von Mobilgeräten mit Anmerkungsfunktion Element Beschreibung Toggle Zum Ein- oder Ausblenden der Werkzeugleiste (Umschalten) Home Zum Zurückkehren zur Startseite (Startseite) Return (Zurück) Zum Zurückkehren zum vorherigen Bildschirm Folder Zum Anzeigen oder Öffnen der internen Datei des Mobilgerätes (Ordner) Screen sharing Zur Freigabe des Bildschirms antippen... -
Seite 68: Air Class
5.3 Air Class Zeigt Quizfragen am ViewBoard® und ermöglicht bis zu 30 mobile Nutzer zum externen Einreichen von Antworten. Ob Fragen mit Einzel- oder Mehrfachauswahl – ViewBoard® zeichnet statistische Ergebnisse für jedes verwendete Gerät auf. Network information (Netzwerkinformationen) PC (Window/ Mac/ Chromebook) und Tablet/Mobilgerät (iOS/Android) sowie ViewBoard®... - Seite 69 Voter (Wähler) Tippen Sie zum Aufrufen des Bildschirms Voter (Wähler) auf das -Symbol. Tippen Sie zum Definieren des Antworttyps auf „Single choice (Einzelauswahl)“ oder „Multiple Choice (Mehrfachauswahl)“. Tippen Sie auf das Symbol BEGIN (Starten), damit Teilnehmer mit dem Antworten beginnen können. Nachdem Teilnehmer auf zum Beenden der Beantwortung auf das OK-Symbol getippt haben, zeigt der IFP den Namen des Teilnehmers am Bildschirm.
- Seite 70 Tippen Sie zum Analysieren auf das -Symbol.
-
Seite 71: Mitteilung
Responder (Antwortender) Tippen Sie zum Aufrufen von Responder (Antwortender) auf . Teilnehmer muss zum Antworten auf das OK-Symbol tippen. Mitteilung Zum De-/Aktivieren der Mitteilungsfunktion antippen. Nachrichtenbedienung Tippen Sie zum Aktivieren der Funktion auf das Symbol Message (Nachricht). Teilnehmer können durch Antippen des Symbols Message (Nachricht) zum Bildschirm Message (Nachricht) wechseln. -
Seite 72: Andere Standard-Apps
5.4 Andere Standard-Apps Zoom Tippen Sie zum Ausführen der Zoom-Anwendung auf Tippen Sie auf Sign In (Anmelden). Geben Sie Ihre E-Mail-Adresse und Ihr Kennwort ein oder melden Sie sich mit Ihrem Google-, Facebook- oder SSO-Konto an. Falls Sie kein Zoom-Konto haben, sollten Sie Sign Up (Registrieren) wählen. - Seite 73 Join a Meeting (Einer Besprechung beitreten) Wählen Sie Join a Meeting (Einer Besprechung beitreten). Geben Sie die Besprechungskennung der Besprechung ein, der Sie beitreten möchten. Tippen Sie auf Join Meeting (Besprechung beitreten).
- Seite 74 Start an Instant Meeting (Eine sofortige Besprechung starten) Wählen Sie Schedule or Host a Meeting (Eine Besprechung planen oder veranstalten). Wählen Sie die Besprechungsoptionen: • Zum Ein- oder Ausschalten von Video wählen. • Zur Nutzung einer persönlichen Besprechungskennung oder einer eindeutigen Besprechungskennung wählen.
- Seite 75 Visualizer (Visualisierer) Zum Ausführen der Applikation Visualizer (Visualisierer) auf tippen. Element Beschreibung Beenden Zum Beenden Resolution setting Zum Ändern der Kameraauflösung (Auflösungseinstellungen) Pen (Stift) Zur Erstellung von Anmerkungen im Bild Screen shot Zur Erstellung einer Bildschirmaufnahme (Bildschirmaufnahme) In diesem Modus können Sie das Bild mit zwei Fingern Adjustable mode (Anpassungsmodus) vergrößern/verkleinern und drehen...
- Seite 76 Keeper (Aufbewahrer) Zum Ausführen der Applikation Keeper (Aufbewahrer) auf tippen. Element Beschreibung One Key Optimize Zum Optimieren von System, Speicherbereinigung (Optimierung mit und Abfallbereinigung einem Tastendruck) memory clean Zur Speicherbereinigung (Speicherbereinigung) Garbage clean Zur Abfallbereinigung (Abfallbereinigung) Information Zum Prüfen der Systeminformationen (Informationen) Beenden Zum Beenden...
- Seite 77 Screen Lock (Bildschirmsperre) Zum Festlegen des Kennwortes für die Bildschirmsperre oder zum Aktivieren der Bildschirmsperre auf tippen. Hinweis: Wenn der Nutzer das Kennwort vergisst, kann das Kennwort durch schnelle Eingabe von 0214 an Fernbedienung auf den Standard rückgesetzt werden. Set password (Kennwort festlegen) Bildschirmsperre aktiviert...
- Seite 78 Browser Ein Webbrowser zum Surfen im Internet. Ordner 1. Speichergeräte: Zum Auswählen des gewünschten Speichergerätes mit dem Touchpen antippen. Symbole: Element Beschreibung Zum Beenden anklicken. Beenden Zum Anordnen der Dateien anklicken. Anordnen Zum Anzeigen der Dateien im Miniaturbildmodus anklicken. Miniaturbild Zum Anzeigen der Dateien im Listenmodus anklicken.
- Seite 79 Zum Auswählen von Dateien anklicken. Auswahl Zum Zufügen eines Ordners anklicken. Ordner zufügen Zum Kopieren von Dateien. Kopieren Zum Einfügen von Dateien anklicken. Einfügen Zum Ausschneiden von Dateien. Ausschneiden Zum Löschen von Dateien. Löschen Zum Umbenennen von Dateien. Umbenennen Zur Anzeige weiterer Funktionen. Mehr Dateityp-Menü: Alle: Alle Typen...
- Seite 80 Cloud Drive Element Beschreibung Add Account Zum Zufügen eines Nutzerkontos. (Konto zufügen) Use the default account Das aktuelle Bild wird nach Betätigung des Upload-Symbols ohne (Standardkonto erneute Kontobestätigung in den Cloud-Speicher hochgeladen. verwenden) Use the default file name Das aktuelle Bild wird nach Betätigung des Upload-Symbols ohne (Verwenden Sie den Bearbeitung des Dateinamens in den Cloud-Speicher hochgeladen.
-
Seite 81: Problemlösung
6. Problemlösung Fernbedienung 1. Vergewissern Sie sich, dass sich keine funktioniert nicht Hindernisse zwischen Fernbedienung und Fernbedienungsempfänger befinden. 2. Überzeugen Sie sich davon, dass die Batterien richtig in die Fernbedienung eingelegt wurden. 3. Prüfen Sie, ob die Batterien ausgewechselt werden müssen. - Seite 82 Probleme bei der Videowiedergabe Kein Bild/Kein Ton 1. Prüfen Sie die Stromversorgung. 2. Überprüfen Sie die Signalkabel. 3. Vergewissern Sie sich, dass der interne PC richtig installiert wurde. 1. Überprüfen Sie die Signalkabel. Bild zittert 2. Prüfen Sie, ob das Signal von anderen elektronischen Geräten gestört wird.
-
Seite 83: Pflege Und Wartung
7. Pflege und Wartung Bitte beherzigen Sie die folgenden Hinweise, damit Ihr Smart-Whiteboard auf lange Zeit wie neu aussieht: • Reinigen Sie das Gerät nicht, falls es zuvor längere Zeit eingeschaltet war. • Trennen Sie das Gerät vor dem Reinigen komplett von der Stromversorgung. •... -
Seite 84: Anzeigemodi
8. Anzeigemodi 8.1 VGA-Modus 640x480 @60Hz/72Hz/75Hz 720x400 @70Hz 800x600 @56Hz/60Hz/72Hz/75Hz 832x624 @75Hz 1024x768 @60Hz/70Hz/75Hz 1152x864 @60Hz/75Hz 1152x870 @75Hz 1280x768 @60Hz/75Hz 1280x960 @60Hz 1280x1024 @60Hz/75Hz 1360x768 @60Hz 1366x768 @60Hz 1440x900 @60Hz/75Hz 1400x1050 @60Hz/75Hz 1600x1200 @60Hz 1680x1050 @60Hz 1920x1080 @60Hz 1920x1200 @60Hz... -
Seite 85: Hdmi-Modus
8.2 HDMI-Modus 640x480 @60Hz/72Hz 720x400 @70Hz 800x600 @60Hz/72Hz 1024x768 @60Hz/70Hz/75Hz 1280x800 @60Hz 1280x1024 @60Hz 1360x768 @60Hz 1440x900 @60Hz 1680x1050 @60Hz 1920x1080 @60Hz @30Hz (HDMI 2/3) 3840x2160 @60Hz (HDMI 1) 480i @60Hz 480p @59Hz/60Hz 576i @50Hz 720p @50Hz/60Hz 576p @50Hz 1080i @50Hz/60Hz 1080p @50Hz/60Hz... -
Seite 86: Dp-Modus
8.3 DP-Modus 640x480 @60Hz/72Hz 720x400 @70Hz 800x600 @60Hz/72Hz 1024x768 @60Hz/70Hz/75Hz 1280x800 @60Hz 1280x1024 @60Hz 1360x768 @60Hz 1440x900 @60Hz 1680x1050 @60Hz 1920x1080 @60Hz 3840x2160 @30Hz 480i @60Hz 480p @59Hz/60Hz 576i @50Hz 720p @50Hz/60Hz 576p @50Hz 1080i @50Hz/60Hz 1080p @50Hz/60Hz... -
Seite 87: Technische Daten
9. Technische Daten Modell IFP5550 IFP6550 IFP7550 IFP8650 Bildschirmgröße 54,6” 64,5” 74,5” 85,6” Eingangssignal 3 x HDMI 1 x DP 1 x VGA 1 x PC-Audio 1 x CVBS Ausgangssignal 1 x HDMI 1 x Kopfhörer 1 x SPDIF (koaxial) Lautsprecher 16 W x 2 RS232... -
Seite 88: Rs-232 Protocol
10. RS-232 Protocol 10.1 Introduction This document describes the hardware interface spec and software protocols of RS232 interface communication between ViewSonic LFD and PC or other control unit with RS232 protocol. The protocol contains three sections command: • Set-Function • Get-Function •... -
Seite 89: Command Message Reference
10.2.2 LAN Hardware Specification ViewSonic LFD communication port on the rear side (1) Connector type: 8P8C RJ45 (2) Pin Assignment Pin # Signal Remark Output from Display Output from Display Input to Display BI_D3+ For 1G case BI_D3- For 1G case... -
Seite 90: Protocol
10.3 Protocol 10.3.1 Set-Function Listing The PC can control the Display for specific actions. The Set-Function command allows you to control the Display behavior in a remote site through the RS232 port. The Set-Function packet format consists of 9 bytes. Set-Function description: Length: Total Byte of Message excluding “CR”... - Seite 91 Set-Function format Send: (Command Type=”s”) Name Length Command Command Value1 Value2 Value3 Type Byte 1 Byte 2 Byte 1 Byte 1 Byte 1 Byte 1 Byte 1 Byte 1 Byte Count Bytes order Reply: (Command Type=”+” or “-”) Name Length Command Type Byte...
- Seite 92 Reply (Hex Format) Name Length Command Type 0x34 0x30 0x2D 0x0D 0x32 Set-function table Basic function Length ID Command Command Value Range Comments Function Type Code (ASCII) Code (Hex) (Three ASCII bytes) (ASCII) Power on/ off 000: STBY The Power-on via LAN (standby) 001: ON control may works only...
- Seite 93 Number 000~009 *3.1.1 Key Pad 000: UP *3.1.1 001: DOWN 002: LEFT 003: RIGHT 004: ENTER 005: INPUT 006: MENU/(EXIT) 007: EXIT Remote 000: Disable Disable: RCU will be no Control 001: Enable function Enabled: RCU controls 002: Pass through normally Pass through: Display will bypass the RC code...
- Seite 94 Optional function Length ID Command Command Value Range Comments Function Type Code (ASCII) Code (Hex) (Three ASCII bytes) (ASCII) Contrast 000 ~ 100 Sharpness 000 ~ 100 Color & 000 ~ 100 Tint ‘ 000 ~ 100 Color mode 000: Normal 001: Warm 002: Cold 003: Personal...
- Seite 95 Tiling-Mode 000: OFF (for video wall) 001: ON Tiling-Com- 000: OFF (for video wall) pensation 001: ON Bezel width compensa- tion Tiling-H by V 01x~09x: H (for video wall) Monitors 0x1~0x9: V 1. 2nd digital for H monitors 2. 3rd digital for V moni- tors Tiling-Position 001~025...
-
Seite 96: Get-Function Listing
3. Set Time example Time: 16:27:59 Send: 0x 38 30 31 73 57 48 31 36 0D (“H16”) Send: 0x 38 30 31 73 57 4D 32 37 0D (“M27”) Send: 0x 38 30 31 73 57 53 35 39 0D (“S59”) 10.3.2 Get-Function Listing The PC can interrogate the LFD for specific information. - Seite 97 Bytes order If the Command is Not valid, Command Type=”-“ Name Length Command Type Byte 1 Byte 2 Byte 1 Byte 1 Byte Count Bytes order Example1: Get Brightness from TV-05 and this command is valid. The Brightness value is 67. Send (Hex Format) Name Length Command...
- Seite 98 Get-Function table Basic function Get Function Length ID Command Command Response Range Comments Type (ASCII) Code (ASCII) Code (Hex) (Three ASCII bytes) Get-Bright- 000 ~ 100 ness Get-Volume 000 ~ 100 Get-Mute 000: Off 001: On (muted) Get-Input 000~ 1. 1st digit for signal select 100~ detection: 0...
- Seite 99 NOTE: 1. Get Operation time example Assumed the accumulated operation time is 00,123,456 hrs Send: 0x 38 30 31 67 31 30 30 30 0D (Get Operation time) Reply: 0x 38 30 31 72 31 31 30 30 0D (“00”) 0x 38 30 31 72 31 32 31 32 0D (“12”) 0x 38 30 31 72 31 33 33 34 0D (“34”) 0x 38 30 31 72 31 34 35 36 0D (“56”)
- Seite 100 Optional function Get Function Length ID Command Command Response Range Comments Type (ASCII) Code (ASCII) Code (Hex) (Three ASCII bytes) Get-Contrast 000 ~ 100 Get-Sharp- 000 ~ 100 ness Get-Color 000 ~ 100 Get-Tint 000 ~ 100 Get-PIP 000: OFF mode 001: PIP (POP) 002: PBP...
- Seite 101 Send: 0x 38 30 31 67 32 4D 30 30 0D (Get Date:Month) Reply: 0x 38 30 31 72 32 4D 30 33 0D (“M03”) Send: 0x 38 30 31 67 32 44 30 30 0D (Get Date:Day) Reply: 0x 38 30 31 72 32 44 31 35 0D (“D15”) 2.
-
Seite 102: Remote Control Pass-Through Mode
10.3.3 Remote Control Pass-through mode When PC sets the Display to Remote Control Pass through mode, the Display shall send a 7-byte packet (followed by “CR”) in response to RCU button activation. In this mode the RCU shall have no effect on the Display function. For example: “Volume+” will not change the volume in the Display but only sends “Volume+”... - Seite 103 DOWN LEFT (-) RIGHT (+) OK (ENTER, SET) EXIT RED■ (F1) GREEN■ (F2) YELLOW■ (F3) BLUE■ (F4) CHANNEL/PAGE DOWN (-)/ BRIGHTNESS- POWER SOURCES (INPUTS) SLEEP MENU DOWN LEFT (-) RIGHT (+) OK (ENTER, SET) EXIT (F1) ■ GREEN (F2) ■ YELLOW (F3) ■...
-
Seite 104: Weitere Informationen
Weitere Informationen Kundendienst Für technische Unterstützung oder Kundendienst für Ihr Gerät sehen Sie bitte in der unten stehenden Tabelle nach, oder wenden Sie sich an Ihren Händler. HINWEIS: Sie benötigen die Seriennummer Ihres Geräts. Land/Region Website Telefone E-mail www.viewsoniceurope. www.viewsoniceurope.com/ Deutschland service_deu@viewsoniceurope.com com/de/... -
Seite 105: Eingeschränkte Garantie
Sie (a) den mit Datum versehenen Kaufbeleg, (b) Ihren Namen, (c) Ihre Adresse, (d) eine Beschreibung des Problems und (e) die Seriennummer des Produkts vorlegen. Bringen Sie das Produkt in der Originalverpackung zu einem von ViewSonic autorisierten Kundendienstzentrum oder zu ViewSonic. Die Versandkosten werden von Ihnen getragen. - Seite 106 Ausschluss von Schadensersatzansprüchen: Die Haftung von viewsonic ist auf die Kosten für die Reparatur oder den Ersatz des Produkts beschränkt. Viewsonic übernimmt keine Haftung für: Sachschäden, die durch Produktfehler verursacht wurden, Schäden durch Hindernisse, Verlust des Produkts, Zeitverlust, entgangenen Gewinn, entgangene Geschäfte, Vertrauensschäden, Störungen von Geschäftsbeziehungen sowie andere wirtschaftliche Verluste, auch bei Kenntnis...
