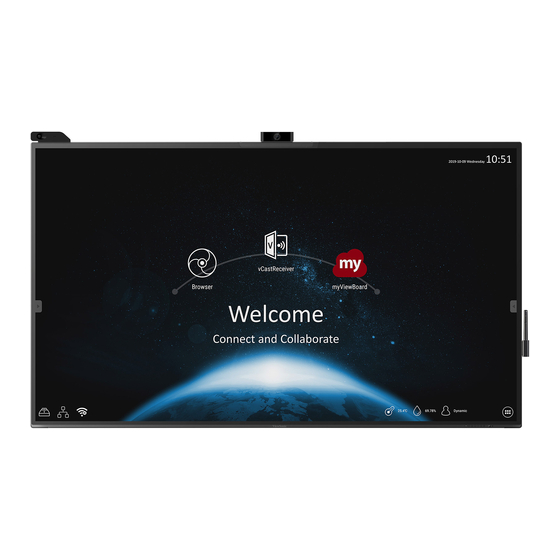

ViewSonic IFP70 Serie Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. ViewSonic Anleitungen
  4. Touchscreen Monitoren
  5. IFP70 Serie
  6. Bedienungsanleitung

ViewSonic IFP70 Serie Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
IFP70-Serie
Kommerzielles Touchdisplay
Bedienungsanleitung
Modell-Nr. VS17729/VS17710
P/N: IFP6570/IFP8670

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für ViewSonic IFP70 Serie

Inhaltszusammenfassung für ViewSonic IFP70 Serie

  • Seite 1 IFP70-Serie Kommerzielles Touchdisplay Bedienungsanleitung Modell-Nr. VS17729/VS17710 P/N: IFP6570/IFP8670...
  • Seite 2 Als einer der weltweit führenden Anbieter von visuellen Lösungen verpflichtet sich ViewSonic®, die Erwartungen der Welt an technologische Weiterentwicklung, Innovation und Einfachheit zu übertreffen. Wir bei ViewSonic® glauben, dass unsere Produkt das Potenzial haben, die Welt positiv zu beeinflussen, und wir sind davon überzeugt, dass Ihnen das ViewSonic®-Produkt, für das Sie sich entschieden haben,...

  • Seite 3: Sicherheitshinweise

    Platzieren Sie keine schweren Gegenstände auf dem Gerät oder Anschlusskabeln. • Schalten Sie das Gerät sofort ab und wenden Sie sich an Ihren Händler oder ViewSonic®, falls Sie Rauch, ungewöhnliche Geräusche oder einen komischen Geruch bemerken. Eine weitere Benutzung des Gerätes ist gefährlich. •...
  • Seite 4 • Entfernen Sie bei Anschluss an eine Steckdose NICHT die Erdungszunge. Achten Sie darauf, dass die Erdungszunge auf keinen Fall entfernt wird. • Sorgen Sie dafür, dass das Netzkabel nichts eingeklemmt wird, nicht darauf getreten werden kann. Achten Sie insbesondere auf den Netzstecker und auf die Stelle, an der das Kabel aus dem Gerät austritt.

  • Seite 5: Inhaltsverzeichnis

    Inhalt Sicherheitshinweise ............. 3 Einleitung ..............10 Lieferumfang ......................10 Wandmontageset – Spezifikationen (VESA) ............11 Übersicht ......................12 Bedienfeld ......................12 I/O-Blende ......................14 Smart-Pen und Ladegerät..................16 Ladegerät ......................16 Tastenfunktionen des Smart-Pen ..............16 Ladevorgang ...................... 17 Sensor-Hub ......................18 Installation ......................
  • Seite 6 Ihr ViewBoard verwenden ......... 34 Ihr ViewBoard ein-/ausschalten ................34 Ersteinrichtung .....................35 vLauncher – anpassbarer Willkommensbildschirm ..........37 vLauncher-Nachricht ..................... 37 Anwendungen ....................... 38 Symbolleiste ......................40 Bildschirmmenü von ViewBoard ................46 General Settings (Allgemeine Einstellungen) ............47 Detailed Settings (Detaillierte Einstellungen) ............49 Audio Settings (Audioeinstellungen) ..............
  • Seite 7 Current Keyboard (Aktuelle Tastatur) ............69 Virtual Keyboard (Virtuelle Tastatur) ............69 Physical Keyboard (Physikalische Tastatur)..........69 Startup and Shutdown (Hochfahren und Herunterfahren) ......70 Startup Channel (Startkanal) ..............70 Built-in PC Startup Option (Start-Option für eingebauten PC) ....70 Standby Mode (Bereitschaftsmodus) ............
  • Seite 8 Eingebettete Anwendungen und Einstellungen ..88 Eingebettete digitale Whiteboard-App ..............88 myViewBoard ......................88 Schwebende Leiste .................... 88 Symbolleiste ...................... 88 ViewBoard Cast ....................90 Cast-Sender von Windows-basierten Geräten, MacBook und Chrome-Geräten. . 91 Cast-Sender von mobilen Geräten: iOS-basierte (iPhone, iPad) und Android OS- basierte Telefone/Tablets.
  • Seite 9 Anhang ..............128 Technische Daten ....................128 Anzeigemodi .......................129 VGA-Modus ......................129 HDMI-Modus ....................... 129 Problemlösung ....................130 Wartung ......................132 Allgemeine Vorsichtsmaßnahmen ..............132 Bildschirm reinigen ....................132 Gehäuse reinigen ....................132 Informationen zu Richtlinien und Service ....133 Informationen zur Konformität ................133 FCC-Erklärung ......................

  • Seite 10: Einleitung

    Einleitung Lieferumfang • HDMI-Kabel (3 m) • Smart-Pen x 2 • Netzkabel (je nach Region • Schnellstartanleitung unterschiedlich) • RS-232-Adapter • Fernbedienung • Klamme x 7 • 2 AAA-Batterien • Camera (Kamera) • USB-Kabel Typ-C (1,5 m) • Schraube x 6 •...

  • Seite 11: Wandmontageset - Spezifikationen (Vesa)

    Wandmontageset – Spezifikationen (VESA) Hinweis: Bitte beachten Sie zur Installation der Wandhalterung oder der mobilen Halterung die Anweisungen in der Wandmontage- Installationsanleitung. Bitte wenden Sie sich an Ihren Händler vor Ort, wenn Sie weiteres Installationsmaterial benötigen oder das Gerät auf andere Weise montieren möchten.

  • Seite 12: Übersicht

    Übersicht Bedienfeld...

  • Seite 13: Beschreibung

    Nummer Element Beschreibung Sensor-Hub zur Überwachung von Temperatur, Feuchtigkeit, Helligkeit und PIR (Bewegungssensor) Kamera Mikrofon Smart-Pen und Ladegerät Windows-Taste Quellenauswahl Lautstärke verringern Lautstärke erhöhen Lautsprecher stumm Mikrofon stumm Gerät ein-/ausschalten Zum Aufrufen des Energiesparmodus antippen Zum Aufrufen des Bereitschaftsmodus mindestens zwei (2) Sekunden gedrückt halten Fernbedienungsempfänger Betriebsanzeige...

  • Seite 14: I/O-Blende

    I/O-Blende Unten rechts Type C HDMI IN TOUCH 1 DP IN TOUCH 2 HDMI OUT USB 3.0 USB 3.0 USB 3.0 Unten rechts SPDIF RS-232 Audio Out USB 2.0 Unten links...
  • Seite 15 Nummer Port Beschreibung Unterstützung für das Aufladen mit bis zu 60 W, OTG, Datenübertragung, Netzwerksignalausgabe USB-Typ-C und eine Erweiterung für Audio und Video. [20 V Gleichspannung/3 A] HDMI-Ausgang Zum Anschluss an Geräte mit HDMI-Eingang. High-Definition-Eingang, zum Anschluss an PC mit HDMI-Eingang HDMI-Ausgang, Digitalempfänger oder andere Videogeräte.

  • Seite 16: Smart-Pen Und Ladegerät

    Smart-Pen und Ladegerät Ladegerät Das Ladegerät ist magnetisch an der unteren rechten Seite des ViewBoards befestigt. Schließen Sie das Ladegerät an den USB 3.0-Anschluss an der Seite des Bedienfelds an. Tastenfunktionen des Smart-Pen Nummer Beschreibung Radierer Vorherige Seite Nächste Seite Laserpointer LED-Anzeige Hinweis: Nachdem das Ladegerät an das ViewBoard angeschlossen wurde,...

  • Seite 17: Ladevorgang

    Koppeln/Entkoppeln So koppeln/entkoppen Sie den Smart-Pen mit dem ViewBoard: 1. Navigieren Sie zu: Settings (Einstellungen) > Personal (Persönlich) > Smart Pen Setting (Smart-Pen-Einstellung). 2. Zum Koppeln: Drücken Sie gleichzeitig die Tasten 2 und 4 auf dem Smart-Pen. Die LED-Anzeige wechselt von durchgehend weiß zu blinkend orange und erlischt schließlich, wenn der Stift erfolgreich gekoppelt wurde.

  • Seite 18: Sensor-Hub

    Sensor-Hub Nach der Installation und der Aktivierung des WCD-Modus sammelt der Sensor-Hub Umweltdaten (Temperatur, Luftfeuchtigkeit, Helligkeit und PIR) und zeigt sie auf dem Bildschirm an. Installation Installation des Sensor-Hubs: 1. Stecken Sie die Zacken an der Unterseite des Sensors in die obere linke Seite des ViewBoards.
  • Seite 19 3. Wenn WCD und Sensordatenbenachrichtigung aktiviert sind, werden die Umweltdaten auf dem Bildschirm angezeigt. 4. Durch Antippen der Umweltdaten erhalten Sie einen detaillierteren Überblick über die erfassten Daten. Hinweis: Wenn das Gerät bzw. die Hintergrundbeleuchtung ausgeschaltet ist (Standby-Modus), schaltet es sich automatisch ein, wenn die PIR- Sensoren nach 20 Sekunden Stillstand eine Bewegung erkennen.

  • Seite 20: Kamera

    Kamera Die Kamera ist magnetisch in der oberen Mitte des ViewBoards befestigt. Schließen Sie die Kamera wie unten gezeigt an den USB 3.0-Anschluss an der Seite des Bedienfelds an. Hinweis: Es sollte ein USB-Kabel von mindestens zwei (2) Metern Länge verwendet werden.

  • Seite 21: Fernbedienung

    Fernbedienung...
  • Seite 22 Nummer Element Beschreibung Ein- und Ausschalten Stummschaltung ein/aus SLEEP Ruhemodus Bei Nicht-Android-Quellen: Zeigt Informationen zur aktuellen ANZEIGE Eingangsquelle P.MODE Leeranzeige S.MODE Bildschirm einfrieren Zifferneingabetasten ALT+TAB Einsteck-PC Leerzeichen Alt + Tab -/-- ALT+F4 Einsteck-PC, Programmfenster schließen INPUT Eingangsquellenwahl ASPECT Rückseite der Hauptschnittstelle des Einsteck-Systems Bei Android auf Settings (Einstellungen) zugreifen: bei anderen MENU Quellen auf Touch Menu settings (Touch-Menüeinstellungen)
  • Seite 23 Nummer Element Beschreibung EPG/BACK Zurücktaste FAV/SPACE PC-[Leertaste] CH +: PC vorherige Seite CH.+/PGUP/ CH.-/PGDN CH -: PC nächste Seite VOL+ / VOL- Lautstärke erhöhen/verringern F1–F12 F1- bis F12-Funktionstaste des integrierten Computers Hinweis: Alle Computer-relevanten Funktionstasten sind ohne einen Einsteck- Computer nicht verfügbar.
  • Seite 24 Batterien in die Fernbedienung einlegen So legen Sie Batterien in die Fernbedienung ein: 1. Nehmen Sie den Batteriefachdeckel an der Rückseite der Fernbedienung ab. 2. Legen Sie zwei AAA-Batterien ein, achten Sie dabei darauf, dass das „+“-Symbol der Batterien zur „+“-Seite im Batteriefach zeigt. 3.
  • Seite 25 Reichweite des Fernbedienungsempfängers Die Abbildung zeigt die ungefähre Reichweite der Fernbedienung. Die effektive ° Reichweite beträgt 8 Meter, 30 nach links und rechts. Sorgen Sie dafür, dass sich keine Hindernisse zwischen Fernbedienung und Fernbedienungsempfänger befinden. 30° 30°...

  • Seite 26: Gesten Verwenden

    Gesten verwenden Berührungsgesten ermöglichen dem Nutzer die Verwendung vordefinierter Befehle ohne eine Tastatur oder Maus. Mit Gesten am ViewBoard kann der Nutzer Objekte aus-/abwählen, die Position eines Objekts ändern, auf Einstellungen zugreifen, digitale Tinte löschen und vieles mehr. Ein Objekt aus- und abwählen (Klick) Tippen Sie zum Aus-/Abwählen von Optionen oder Objekten kurz auf das ViewBoard.

  • Seite 27: Ein Objekt Verschieben

    Ein Objekt verschieben Halten Sie ein Objekt am ViewBoard gedrückt und ziehen Sie es langsam mit Ihrem Finger an die gewünschte Position. Digitale Tinte löschen Verwenden Sie Ihre flache Hand, Handfläche oder Faust am ViewBoad und bewegen Sie Ihre Hand über den Bereich, den Sie löschen möchten.

  • Seite 28: Verbindungen Herstellen

    Verbindungen herstellen Externe Geräte verbinden und Touch-Verbindung herstellen Type C-Kabel Type C USB-Kabel TOUCH DisplayPort-Kabel DisplayPort USB-Kabel Computer TOUCH HDMI-Kabel HDMI-Eingang Ihr(e) externes/externen Gerät(e) können in einer der folgenden Konfigurationen verbunden werden: Type-C-Verbindung Zur Verbindung über Type-C: 1. Verbinden Sie ein Type-C-Kabel von Ihrem externen Gerät mit dem Type C- Anschluss am ViewBoard.

  • Seite 29: Rs-232-Verbindung

    RS-232-Verbindung Serielles Kabel RS232 Computer Wenn Sie Ihr Display über ein serielles RS-232-Kabel mit einem externen Computer verbinden, können Sie bestimmte Funktionen per PC fernsteuern – beispielsweise Ein-/Ausschalten, Lautstärkeregelung, Eingangsauswahl, Helligkeit und mehr.

  • Seite 30: Usb- Und Netzwerkverbindungen

    USB- und Netzwerkverbindungen An Ihr ViewBoard können Sie unterschiedlichste USB-Geräte und andere Peripherie anschließen, wie bei jedem PC. USB-Peripherie Verbinden Sie den USB-Stecker des Gerätes mit dem USB-Port. USB-Kabel USB-Gerät Netzwerk- und Modemkabel Schließen Sie das Netzwerkkabel an den LAN-Anschluss an. Netzwerkkabel Internet...

  • Seite 31: Media-Player-Verbindung

    Media-Player-Verbindung HDMI-Kabel HDMI So stellen Sie eine Verbindung zum Media Player her: 1. Verbinden Sie die HDMI-Anschlüsse Ihres ViewBoard über ein HDMI-Kabel mit dem externen Gerät. Schließen Sie das Netzkabel Ihres ViewBoard an, schalten Sie das Gerät mit dem Ein-/Ausschalter ein. Schalten Sie das ViewBoard mit der Ein-/ Austaste an der rechten Seite des Gerätes ein.

  • Seite 32: Spdif-Verbindung

    SPDIF-Verbindung Op sches Kabel SPDIF Verstärker/Stereoanlage So stellen Sie eine Verbindung zu einem externen Soundsystem her: 1. Verbinden Sie den SPDIF-Anschluss über ein optisches Kabel mit dem optischen Anschluss Ihres Audiosystems. Schließen Sie das Netzkabel Ihres ViewBoard an, schalten Sie das Gerät mit dem Ein-/Ausschalter an der Rückwand ein.

  • Seite 33: Verbindung Mit Videoausgang

    Verbindung mit Videoausgang HDMI-Kabel HDMI Projektor So geben Sie Video über ein Anzeigegerät aus: 1. Verbinden Sie ein HDMI-Kabel mit dem HDMI-Eingang Ihres Anzeigegerätes und das andere Ende mit dem HDMI-Ausgang Ihres ViewBoard. Schließen Sie das Netzkabel Ihres ViewBoard an, schalten Sie das Gerät mit dem Ein-/Ausschalter ein.

  • Seite 34: Ihr Viewboard Verwenden

    Ihr ViewBoard verwenden Ihr ViewBoard ein-/ausschalten 1. Stellen Sie sicher, dass das Netzkabel an das Gerät und eine Steckdose angeschlossen ist, der Ein-/Ausschalter muss sich in der Ein-Position befinden. Netzeingang und Netzschalter befinden sich an der Unterseite des Gerätes. 2. Schalten Sie das ViewBoard über die Ein-/ Austaste ein.

  • Seite 35: Ersteinrichtung

    Ersteinrichtung Beim ersten Einschalten Ihres ViewBoard startet ein Ersteinrichtungsassistent. 1. Ihre Sprache wählen: 2. Ihre LAN-Verbindung konfigurieren und prüfen: 35 35...
  • Seite 36 3. Ihre Zeitzone zur Festlegung von Datum und Zeit wählen: 4. Ihren bevorzugten Systemmodus wählen:...

  • Seite 37: Vlauncher - Anpassbarer Willkommensbildschirm

    vLauncher – anpassbarer Willkommensbildschirm vLauncher-Nachricht Sowohl Title (Titel) als auch Subtitle (Untertitel) von vLauncher können durch Antippen personalisiert werden.

  • Seite 38: Anwendungen

    Zudem können Sie durch Antippen von Set Password (Kennwort einrichten) ein Kennwort festlegen. Anwendungen Installierte Anwendungen werden am Willkommensbildschirm angezeigt. Tippen Sie zur Anzeige aller Anwendungen auf den Abwärtspfeil. Tippen Sie zum Ausblenden des Anwendungen-Schubfachs auf den Aufwärtspfeil.
  • Seite 39 Fügen Sie eine Verknüpfung zu einer Anwendung hinzu, indem Sie das Symbol antippen, halten und nach oben ziehen. Entfernen Sie eine Anwendungsverknüpfung, indem Sie das Symbol antippen, halten und nach unten ziehen.

  • Seite 40: Symbolleiste

    Symbolleiste Symbole zur Auslösung der Symbolleiste befinden sich am Rand des ViewBoard- Startprogramms und bieten Zugriff auf Ihre Tools. Symbole zur Auslösung der Symbolleiste befinden sich am Rand des ViewBoard-Startprogramms und bieten Zugriff auf Ihre Tools. So starten Sie ein Tool: 1.

  • Seite 41: Beschreibung

    Beschreibung Symbol Zurück zum vorherigen Betriebsbildschirm. Hinweis: Nur bei Embedded Player. Zurück Zum Startbildschirm von Embedded Player zurückkehren. Startseite Alle aktuell verwendeten eingebetteten Anwendungen anzeigen. Aktuell Alle installierten Anwendungen anzeigen. myViewBoard-Software starten. myViewBoard Bildschirminhalt aufnehmen, anzeigen und speichern. Recorder...
  • Seite 42 Beschreibung Symbol Auf Stift-, Marker-, Lösch- und Speicheroptionen zugreifen. Stift Textmarker Radierer Rückgängig Wiederholen Bereinigen Speichern Beenden Stift Machen Sie mit schwarzer, weißer, gelber, oranger, roter, pinker, grüner oder blauer Tinte Anmerkungen auf der Überlagerung einer Eingangsquelle. Hinweis: Die Standardeinstellung des Stifts unterstützt Schreiben mit bis zu 10 Punkten.
  • Seite 43 Beschreibung Symbol Weitere Anweisungen in der ViewBoard-Symbolleiste anzeigen. Bildschirm Ausblenden/ Scheinwerfer Stoppuhr Timer Air Class Bildaufnahme einfrieren Einblenden Bildschirm einfrieren Aktuell angezeigten Inhalt in ein Standbild umwandeln; dieses kann dann vergrößert, verkleinert, als Vollbild angezeigt und geschlossen werden. Vergrößern Verkleinern Vollbild Beenden Scheinwerfer...
  • Seite 44 Beschreibung Symbol Stoppuhr Durch Antippen von Start startet die Stoppuhr. Die Stoppuhr kann jederzeit angehalten, fortgesetzt, aufgeteilt oder zurückgesetzt werden. Timer Greifen Sie auf den Countdown-Timer mit einer optionalen Mehr Alarmeinstellung zu. Zum Anpassen müssen Sie die numerischen Werte berühren und wischen. Tippen Sie dann auf Start. Der Countdown-Timer kann jederzeit angehalten, fortgesetzt oder zurückgesetzt werden.
  • Seite 45 Beschreibung Symbol Air Class Interaktives Teaching-Tool für den Einsatz in Klassenzimmern. Mehr Bildaufnahme Einen Screenshot der aktuellen Anzeige erstellen. Auf General Settings (Allgemeine Einstellungen) zugreifen. Einstellungen...

  • Seite 46: Bildschirmmenü Von Viewboard

    Bildschirmmenü von ViewBoard ViewBoard hat zwei Optionen zum Öffnen des Bildschirmmenüs: Option 1 Vom unteren Bildschirmrand nach oben wischen. Option 2 Drücken Sie die INPUT-Taste an der Fernbedienung.

  • Seite 47: General Settings (Allgemeine Einstellungen)

    General Settings (Allgemeine Einstellungen) So wählen Sie eine Eingangsquelle: Rufen Sie mit der INPUT-Taste an der Fernbedienung das Menü General Setting (Allgemeine Einstellungen) auf, rufen Sie dann mit der taste das Menü Input Source (Eingangsquelle) auf. Drücken Sie die Tasten zum Auswählen der gewünschten q/p/t/u Eingangsquelle.
  • Seite 48 So stellen Sie die Lautstärke ein: Rufen Sie mit der INPUT-Taste an der Fernbedienung das Menü General Setting (Allgemeine Einstellungen) auf. Wischen Sie zum Anpassen des Wertes direkt über den Lautstärkeregler. (Stumm) Drücken Sie die Taste an der Fernbedienung, um die Stummschaltfunktion zu aktivieren oder zu deaktivieren.

  • Seite 49: Detailed Settings (Detaillierte Einstellungen)

    Detailed Settings (Detaillierte Einstellungen) Starten Sie das Menü Detailed Settings (Detaillierte Einstellungen), indem Sie MENU an der Fernbedienung drücken oder das Symbol im Menü General Setting (Allgemeine Einstellungen) wählen. Detailed Settings (Detaillierte Einstellungen) beinhaltet: Audio, Bildschirm und Anzeige. Hinweis: Nur für Nicht-Android-Eingaben. Audio Settings (Audioeinstellungen) 1.

  • Seite 50: Screen Settings (Bildschirmeinstellungen)

    Screen Settings (Bildschirmeinstellungen) 1. Drücken Sie u auf der Fernbedienung und wählen Sie das Menü Screen (Bildschirm) aus. 2. Drücken Sie q/p/t/u auf der Fernbedienung oder berühren Sie die Option direkt, um sie auszuwählen. 3. Passen Sie Ihre Präferenz an, indem Sie jeden Wert direkt berühren oder die Taste ENTER an der Fernbedienung drücken.

  • Seite 51: Display Settings (Anzeigeeinstellungen)

    Display Settings (Anzeigeeinstellungen) 1. Drücken Sie u auf der Fernbedienung und wählen Sie das Menü Display (Anzeige) aus. 2. Drücken Sie q/p/t/u auf der Fernbedienung oder berühren Sie die Option direkt, um sie auszuwählen. 3. Passen Sie Brightness (Helligkeit), Contrast (Kontrast), Hue (Farbton) und Sharpness (Schärfe) direkt durch Berührung und Anpassung jedes einzelnen Wertes an oder drücken Sie ENTER auf der Fernbedienung und passen Sie die Option mit t/u an.

  • Seite 52: Advanced Settings (Erweiterte Einstellungen)

    Advanced Settings (Erweiterte Einstellungen) Wenn die ViewBoard-Quelle Embedded Player ist, tippen Sie auf das -Symbol im OSD-Menü (On-Screen Display), um das Menü Advanced Settings (Erweiterte Einstellungen) aufzurufen. Wireless & Networks (Drahtlos und Netzwerke) Prüfen Sie aktuellen Netzwerkverbindungsstatus, WLAN und BT und errichten Sie einen Drahtlos-Hotspot.

  • Seite 53: Wi-Fi

    Wi-Fi Tippen Sie zum Ein- oder Ausschalten von WLAN auf On (Ein). Tippen Sie für folgende Aktionen auf das Einstellungssymbol: Netzwerk zufügen, gespeicherte Netzwerke anzeigen, Netzwerkliste aktualisieren oder erweiterte Einstellungen anzeigen. Unter Advanced settings (Erweiterte Einstellungen) können Sie Proxy- und IP- Einstellungen vornehmen.

  • Seite 54: Ethernet

    Ethernet Tippen Sie auf On (Ein), um das Ethernet ein- oder auszuschalten. Sie können auch statische IP und Proxyeinstellungen anpassen. Tippen Sie auf das Einstellungssymbol, um die Advanced settings (erweiterten Einstellungen) anzuzeigen.

  • Seite 55: Hotspot & Tethering

    Hotspot & Tethering Tippen Sie zum Ein- oder Ausschalten auf Portable Wi-Fi hotspot (Tragbarer Drahtlos-Hotspot). Tippen Sie zur Einrichtung von Netzwerkname, Sicherheit und Kennwort auf Set up Wi-Fi hotspot (WLAN-Hotspot einrichten).
  • Seite 56 Tippen Sie auf On (Ein), um BT ein- oder auszuschalten. Wenn es eingeschaltet ist, wählen Sie ein aufgelistetes Gerät aus, das Sie koppeln und mit dem Sie eine Verbindung herstellen möchten. Tippen Sie zu folgenden Zwecken auf das Symbol für weitere Einstellungen: Aktualisieren, Gerät umbenennen und empfangene Dateien anzeigen.

  • Seite 57: Vpn

    So erstellen Sie ein VPN-Profil: 1. Navigieren Sie zu: Settings (Einstellungen) > Wireless & networks (Drahtlos & Netzwerke) > More (Mehr) > VPN und tippen Sie auf das Symbol „+“, um ein VPN hinzuzufügen. 2. Geben Sie den gewünschten Namen ein.
  • Seite 58 3. Wählen Sie den VPN-Typ. 4. Wählen Sie, ob PPP encryption (MPPE) (PPP-Verschlüsselung (MPPE)) aktiviert/ deaktiviert und/oder Advanced options (Erweiterte Optionen) angezeigt werden sollen.

  • Seite 59: Share (Freigabe)

    Share (Freigabe) SAMBA Service (SAMBA-Dienst) Der SAMBA-Dienst bietet Dateifreigabe per LAN. Wenn der SAMBA-Dienst aktiviert ist, können Sie das ViewBoard-Dateisystem mit einem PC oder Mobilgerät erkunden. Navigieren Sie zum Zugreifen zu: Settings (Einstellungen) > Share (Freigabe) > SAMBA Service (SAMBA-Dienst). 1.
  • Seite 60 3. Melden Sie sich mit dem Client-Gerät am ViewBoard an. Geben Sie IP-Adresse von ViewBoard ein. 4. Geben Sie Benutzernamen und Kennwort ein, wählen Sie dann OK (falls erforderlich). 5. Nach erfolgreicher Anmeldung sind die ViewBoard-Dateien verfügbar.

  • Seite 61: Miracast

    Miracast Miracast ermöglicht die Drahtlosfreigabe von Multimedia und Bildschirmen verbundener Geräte. Navigieren Sie zum Zugreifen zu: Settings (Einstellungen) > Share (Freigabe) > Miracast.

  • Seite 62: Device (Gerät)

    Device (Gerät) Passen Sie Themen-, Anzeige-, Speicher- und Toneinstellungen an. Theme (Thema) Sie können das Thema Ihres Startprogrammes ändern. Hinweis: vLauncher kann nicht entfernt werden. Display (Anzeige) Passen Sie Hintergrundbild, HDMI-Ausgangsverschlüsselung und Bildschirmschonerintervall an.

  • Seite 63: Wallpaper (Hintergrundbild)

    Wallpaper (Hintergrundbild) Sie können Ihr Hintergrundbild durch Standardbilder ersetzen oder Ihr eigenes Bild verwenden, indem Sie My photos (Meine Fotos) antippen und dann die Bilddatei wählen.

  • Seite 64: Hdmi Out Resolution Setting (Einstellung Der Hdmi-Ausgangsauflösung)

    HDMI Out Resolution Setting (Einstellung der HDMI-Ausgangsauflösung) Sie können Ihre bevorzugte HDMI-Ausgangsauflösung anpassen.

  • Seite 65: Burn-In Protection Interval (Bildschirmschonerintervall)

    Burn-in Protection Interval (Bildschirmschonerintervall) Diese Einstellung ermöglicht die Programmierung der Zeit zwischen den Bildbewegungen in Minuten. Hinweis: Burn-in Protection (Bildschirmschoner) muss zunächst im Bildschirmmenü aktiviert werden. Storage (Speicherplatz) Sie können den Speicherstatus Ihres ViewBoard prüfen. Sound (Ton) Sie können Berührungsgeräusche aktivieren/deaktivieren und Ausgabeeinstellungen anpassen.

  • Seite 66: Personal (Persönlich)

    Personal (Persönlich) Hierüber können Sie Einstellungen zu Sicherheit, Startvorgang und Abschaltung, Sprache und Eingabe, Smart-Pen-Einstellung, Kennwort für Bildschirmsperre, Eingangseinstellung und Sonstiges anzeigen und anpassen. Security (Sicherheit) Prüfen Sie den Anmeldespeicher und die Installationseinstellungen bei unbekannten Quellen. Trusted Credentials (Vertrauenswürdige Berechtigungsnachweise) Zur Anzeige und Bearbeitung aller vertrauenswürdigen Berechtigungsnachweise, die auf dem ViewBoard installiert wurden.

  • Seite 67: Clear Credentials (Berechtigungsnachweise Löschen)

    Clear Credentials (Berechtigungsnachweise löschen) Löscht alle zuvor installierten Berechtigungsnachweise. Hinweis: Vorab geladene Berechtigungsnachweise können nicht gelöscht werden. Unknown Sources (Unbekannte Quellen) Aktivieren Sie die Installation von Apps von unbekannten Quellen. Hinweis: Apps von unbekannten Quellen könnten inkompatibel sein oder funktionieren möglicherweise nicht richtig.

  • Seite 68: Language & Input (Sprache & Eingabe)

    Language & Input (Sprache & Eingabe) Passen Sie Sprache und Eingabemethode(n) des Embedded Player an. Languages (Sprachen) Wählen Sie aus den verfügbaren Sprachen.

  • Seite 69: Current Keyboard (Aktuelle Tastatur)

    Current Keyboard (Aktuelle Tastatur) Aktivieren/deaktivieren Sie die virtuelle Tastatur und/oder ändern Sie die Standardeingabemethode. Virtual Keyboard (Virtuelle Tastatur) Hierüber können Sie erweiterte Eingabeeinstellungen anzeigen und anpassen. Physical Keyboard (Physikalische Tastatur) Hierüber können Sie erweiterte Eingabeeinstellungen anzeigen und anpassen.

  • Seite 70: Startup And Shutdown (Hochfahren Und Herunterfahren)

    Startup and Shutdown (Hochfahren und Herunterfahren) Stellen Sie Startkanal, Bereitschaftsmodus, schwarzen Bildschirm nach Startvorgang und Timer ein. Startup Channel (Startkanal) Passen Sie die Startkanalpräferenz an. Built-in PC Startup Option (Start-Option für eingebauten PC) Passen Sie die Startpräferenz für den Einsteck-PC an. Hinweis: Nur verfügbar, wenn der Einsteck-PC angeschlossen ist.

  • Seite 71: Standby Mode (Bereitschaftsmodus)

    Standby Mode (Bereitschaftsmodus) Entscheiden Sie, was geschieht, wenn Sie die Ein-/Austaste drücken, während ViewBoard eingeschaltet ist. Hibernate (Tiefschlaf) Bei Aktivierung werden ViewBoard und System durch Drücken der Ein-/Austaste abgeschaltet. Sleep (Schlaf-Modus) Bei Aktivierung wird die Hintergrundbeleuchtung des ViewBoard durch Drücken der Ein-/Austaste abgeschaltet;...

  • Seite 72: Black Screen After Startup (Schwarzer Bildschirm Nach Start)

    Black Screen After Startup (Schwarzer Bildschirm nach Start) Bei Aktivierung schaltet das ViewBoard die Hintergrundbeleuchtung nach dem geplanten Start automatisch ab. Close Power Off Reminder (Ausschalterinnerung beenden) Bei Aktivierung schaltet das ViewBoard das Verzeichnis nach der geplanten Abschaltzeit ohne eine Erinnerung automatisch ab. So fügen Sie eine Aufgabe hinzu: 1.

  • Seite 73: Password For Screen Lock (Kennwort Für Bildschirmsperre)

    Password for Screen Lock (Kennwort für Bildschirmsperre) Legen Sie ein Kennwort für die Bildschirmsperre fest, indem Sie Set (Festlegen) wählen, ein Kennwort eingeben und OK wählen.

  • Seite 74: Input Setting (Eingangseinstellungen)

    Input Setting (Eingangseinstellungen) Aktivieren/deaktivieren Sie die Eingangs-Alias-Umschaltung, das Aufwecken bei aktiver Quelle, den automatischen Kanalwechsel, die automatische Suche und stellen Sie die Abschaltung bei ausbleibendem Signal an. Input Alias Switch (Eingangs-Alias umschalten) Bei Aktivierung können Sie Eingangs-Aliase bearbeiten. Wenn die Taste Display (Anzeige) gedrückt wird, werden auch die Quelleninfromationen (unten links) geändert.

  • Seite 75: Wake On Active Source (Aufwecken Bei Aktiver Quelle)

    Wake on Active Source (Aufwecken bei aktiver Quelle) Das ViewBoard erkennt HDMI-Signale im Bereitschaftsmodus. Falls HDMI einen Signalausgang hat, schaltet sich das ViewBoard automatisch ein. Auto Search (Auto-Suche) Bei Aktivierung sucht das ViewBoard automatisch nach Eingangsquellen, wenn die aktuelle Quelle kein Signal hat. Channel Auto Switch (Kanal-Auto-Schalter) Bei Aktivierung wechselt das ViewBoard bei Erkennung eines neuen Signaleingangs immer automatisch zur Eingangsquelle.

  • Seite 76: Other Settings (Weitere Einstellungen)

    Other Settings (Weitere Einstellungen) Passen Sie den Kanal der seitlichen Symbolleiste und Energiespareinstellungen an. Side Tool bar Channel (Kanal der seitlichen Symbolleiste) Passen Sie die Verfügbarkeit der seitlichen Symbolleiste an. ECO Mode (ECO-Modus) Bei Aktivierung schaltet sich das ViewBoard nach sechzig (60) Minuten Inaktivität der Embedded-Player-Quelle oder nach fünf (5) Minuten bei anderen Eingangsquellen ohne Signal automatisch ab.

  • Seite 77: System

    System Zeigen Sie Datum und Uhrzeit, Systemeinstellungen und erweiterte Einstellungen und Informationen über das Gerät an und passen Sie alles an. Date & Time (Datum/Zeit) Zum Einstellen von Datum, Uhrzeit und Anzeigeformaten. Automatic Date & Time (Datum und Uhrzeit automatisch) Bei Aktivierung synchronisiert das ViewBoard Datum und Uhrzeit automatisch über das Internet.
  • Seite 78 Set Date (Datum einstellen) Passen Sie die Werte an, wählen Sie dann OK. Set Time (Zeit einstellen) Passen Sie die Werte an, wählen Sie dann OK.
  • Seite 79 Select Time Zone (Zeitzone wählen) Wählen Sie aus den verfügbaren Zeitzonen. Select Time Format (Zeitformat wählen) Wählen Sie zwischen 12- und 24-Stunden-Zeitformat. 24-Stunden-Format einfach ein-/ausschalten. Choose Date Format (Datumsformat wählen) Wählen Sie aus verfügbaren Datenformaten.

  • Seite 80: About Device (Über Das Gerät)

    About Device (Über das Gerät) Zeigt Informationen zum Embedded Player, Systemaktualisierungen, ID-Einstellungen und Asset-Tag an.

  • Seite 81: System Update (Systemaktualisierung)

    System Update (Systemaktualisierung) Das ViewBoard sucht automatisch nach Software-Aktualisierungen, wann immer es mit dem Internet (OTA) verbunden ist. Mit nur einem Klick können Nutzer ihre Version der ViewBoard-Software aktualisieren. Element Beschreibung Wenn das Display aus ist, sucht das System automatisch nach Auto Update einer neuen Version.
  • Seite 82 Legal Information (Rechtliche Informationen) Open-Source- und System-WebView-Lizenzen prüfen. Display ID (Anzeigegerät-ID) Ändern Sie die Anzeige-ID. Hinweis: Die Anzeige-ID ist für RS-232-Nutzer, der Bereich geht von 01 bis 98. Asset Tag (Asset-Tag) Geben Sie die Asset-Informationen ein.

  • Seite 83: System Settings (Systemeinstellungen)

    System Settings (Systemeinstellungen) Stellen Sie WCD, Wake on Active Source (Aufwachen bei aktiver Quelle), Channel Auto Switch (automatische Kanalumschaltung) und No Signal Power Off (Ausschalten bei fehlendem Signal) ein. WCD Sensor Hub (WCD Sensor-Hub) Wenn diese Funktion aktiviert ist, werden die Umgebungsdaten (Temperatur, Luftfeuchtigkeit und PIR) auf dem Bildschirm angezeigt.

  • Seite 84: Advanced (Erweitert)

    Advanced (Erweitert) Legen Sie den Modus fest, prüfen Sie Apps, ändern Sie Kennwörter und aktivieren/ deaktivieren Sie die Verbindung zum USB-Datenträger. Modus • Normal Mode (Normalmodus): Die eingebetteten Bildschirmfreigabe-Apps laufen normal. • Security Mode (Sicherheitsmodus): Die eingebetteten Bildschirmfreigabe-Apps werden entfernt. •...

  • Seite 85: Advanced (Anwendungen)

    Advanced (Anwendungen) Sie können App-Informationen anzeigen und das Stoppen, Deinstallieren, Verschieben auf USB-Speicher, Löschen von Daten, Leeren des Caches und Löschen von Standardwerten erzwingen. Hinweis: • Vorab geladene Apps können nicht deinstalliert werden. • Nicht alle Apps unterstützen die Funktion zum Verschieben auf den USB- Speicher.
  • Seite 86 3. Durch Auswahl des Informationssymbols ( ) erhalten Sie weitere Optionen. 4. Wählen Sie für weitere Optionen das Symbol oben rechts.

  • Seite 87: Advanced Mode Password (Passwort Für Den Erweiterten Modus)

    Advanced Mode Password (Passwort für den erweiterten Modus) Ändern Sie das Kennwort zum Aufrufen von Advanced setting (Erweiterte Einstellungen). USB Disk Enable (USB-Datenträger aktivieren) Aktivieren/deaktivieren Sie die Verbindung zum USB-Datenträger. Privacy (Privatsphäre) Legen Sie das Intervall des Zugriffs auf den lokalen Dateispeicher fest. ͫ...

  • Seite 88: Eingebettete Anwendungen Und Einstellungen

    Eingebettete Anwendungen und Einstellungen Eingebettete digitale Whiteboard-App Innerhalb von ViewBoard bietet ViewSonic die integrierte digitale Whiteboarding- App myViewBoard. myViewBoard Schwebende Leiste Schwebende Leiste verschieben. Zwischen Präsentations- und Vorbereitungsmodus wechseln. Aus Zwischenablage auf Leinwand einfügen. Zum Öffnen des Webbrowsers anklicken Zur vorherigen Leinwand zurückkehren.
  • Seite 89 Radierer zum Entfernen von Objekten oder zum Leeren der Seite. Form/Linie- Formen erstellen, Formfarben wählen, Pfeile einfügen. Schaltfläche Textfeld Erstellt ein Textfeld. Rückgängig- Vorherige Aktionen rückgängig machen. Schaltfläche Wiederholen- Zuvor rückgängig gemachte Aktionen wiederholen. Schaltfläche Seitenwechsel- Seiten wählen, Seiten anordnen, Seiten löschen. Schaltfläche Aktuelle Host-Informationen ein- oder ausblenden.

  • Seite 90: Viewboard Cast

    ViewBoard Cast Unter Einsatz der ViewBoard®-Cast-Software, der vCastReceiver-App, kann das ViewBoard® vCastSender-Laptop-Bildschirme (Windows/Mac/Chrome) und Bildschirme, Fotos, Videos, Anmerkungen und Kameras mobiler Nutzer (iOS/ Android) empfangen. Netzwerkinformationen • ViewBoard®-Cast-Software, Laptops und Mobilgeräte können sich mit demselben Subnetz und über das Subnetznetzwerk verbinden. •...

  • Seite 91: Cast-Sender Von Windows-Basierten Geräten, Macbook Und Chrome-Geräten

    Cast-Sender von Windows-basierten Geräten, MacBook und Chrome- Geräten. Mac-, Windows-, Chrome-Geräte: 1. Stellen Sie sicher, dass Ihr Gerät mit demselben Netzwerk verbunden ist wie das ViewBoard. 2. Besuchen Sie zum Herunterladen der Anwendung die am ViewBoard angezeigte Adresse. 3. Starten Sie die Anwendung und klicken Sie auf das Verbindungssymbol neben dem Gerätenamen.

  • Seite 92: Cast-Sender Von Mobilen Geräten: Ios-Basierte (Iphone, Ipad) Und Android Os-Basierte Telefone/Tablets

    Cast-Sender von mobilen Geräten: iOS-basierte (iPhone, iPad) und Android OS-basierte Telefone/Tablets. Android/iOS: 1. Stellen Sie sicher, dass Ihr Gerät mit demselben Netzwerk verbunden ist wie das ViewBoard. 2. Scannen Sie den am ViewBoard angezeigten QR-Code, wenn Sie das Programm direkt vom Server herunterladen möchten, oder laden Sie es aus dem Google Play Store oder Apple Store herunter.

  • Seite 93: Von Einem Mobilgerät, Das Anmerkungen Unterstützt, Übertragen

    Von einem Mobilgerät, das Anmerkungen unterstützt, übertragen Element Beschreibung Umschalten Zum Ein- oder Ausblenden der Werkzeugleiste Startseite Zum Zurückkehren zur Startseite Zurück Zum Zurückkehren zum vorherigen Bildschirm Ordner Zum Anzeigen oder Öffnen der internen Datei des Mobilgerätes Tippen Sie auf Bildschirmfreigabe Bildsschirmfreigabe (Android 5.0 und aktueller werden unterstützt) Berührung...

  • Seite 94: Air Class

    Air Class Zeigt Quiz-Fragen am ViewBoard und ermöglicht bis zu 30 mobilen Nutzern das externe Einreichen von Antworten. Unabhängig davon, ob Fragen mit Einzel- oder Mehrfachauswahl genutzt werden, zeichnet das ViewBoard die Ergebnisse für jedes verwendete Gerät auf. Air Class Ein Dualband-WLAN-Zugangspunkt (5 G) wird bevorzugt Per Ethernet-Kabel mit dem...
  • Seite 95 3. Wählen Sie aus den verfügbaren interaktiven Funktionen im unteren Bildschirmbereich. Element Beschreibung Voter (Wähler) Einzel- und Mehrfachauswahl-Fragen. Judge (Beurteilen) Wahr/Falsch-Fragen. Responder Wer zuerst antwortet. (Antwortender) Selector (Wähler) Zufällig einen Teilnehmer wählen. Message Teilnehmern Direktmeldungen an ViewBoard erlauben/ (Mitteilung) verbieten. Manager Teilnehmer zufügen.

  • Seite 96: Voter (Wähler)

    Voter (Wähler) 1. Wählen Sie zur Auswahl des gewünschten Antworttyps das Symbol Single choice (Einzelauswahl) oder Multiple choice (Mehrfachauswahl). 2. Lassen Sie die Teilnehmer starten, indem Sie BEGIN VOTING (ABSTIMMUNG STARTEN) antippen. 3. Wenn die Teilnehmer fertig sind und OK antippen, zeigt das ViewBoard den Namen des Teilnehmers auf dem Bildschirm an.
  • Seite 97 6. Wählen Sie die richtige Antwort und Anzeigte der richtigen Rate. 7. Klicken Sie auf das Erläutern-Symbol ( ) zur weiteren Analyse des Themas.

  • Seite 98: Judge (Beurteilen)

    Judge (Beurteilen) 1. Lassen Sie die Teilnehmer einen Wahr/Falsch-Fragebogen starten, indem Sie BEGIN VOTING (ABSTIMMUNG STARTEN) antippen. 2. Wenn die Teilnehmer fertig sind und OK antippen, zeigt das ViewBoard den Namen des Teilnehmers auf dem Bildschirm an. 3. Tippen Sie zum Beenden des Quiz auf FINISH VOTING (ABSTIMMUNG BEENDEN). 4.

  • Seite 99: Responder (Antwortender)

    5. Wählen Sie die richtige Antwort und Anzeigte der richtigen Rate. 6. Klicken Sie auf das Erläutern-Symbol ( ) zur weiteren Analyse des Themas. Responder (Antwortender) Teilnehmer müssen sich mit dem Antworten beeilen und zum Einsenden ihrer Antwort auf OK tippen.

  • Seite 100: Selector (Wähler)

    Selector (Wähler) 1. Wählen Sie das Wähler-Symbol. 2. Legen Sie die Anzahl der auszuwählenden Teilnehmer fest. Hinweis: Die Anzahl Teilnehmer, die ausgewählt werden können, basiert auf der Gesamtanzahl Teilnehmer. 3. Tippen Sie zum Starten der Zufallsauswahl auf START. 4. Daraufhin wird der Name des ausgewählten Teilnehmers angezeigt.

  • Seite 101: Message (Mitteilung)

    Message (Mitteilung) So erlauben Sie Nachrichten: 1. Tippen Sie zum Aktivieren der Funktion auf das Nachricht-Symbol. 2. Teilnehmer wählen das Nachricht-Symbol zum Ändern der Nachrichtenschnittstelle. 3. Teilnehmer geben ihre Nachricht ein und wählen dann SEND (SENDEN).

  • Seite 102: Manager

    4. Die Nachricht läuft im oberen Bereich von ViewBoard durch. Manager Wählen Sie das Symbol, damit weitere Teilnehmer dem Kurs beitreten können. Exit (Beenden) Zum Beenden der Air-Class-Schnittstelle wählen.

  • Seite 103: Anzeigeaufnahme

    Anzeigeaufnahme Erfassen Sie alles, was angezeigt wird, in einem Videoformat. So starten Sie die Anwendung Anzeigeaufnahme: 5. Wählen Sie das Symbol von Anzeigeaufnahme im Anwendungen-Schubfach. 6. Tippen Sie auf das Aufnahmesymbol und wählen Sie die bevorzugte Aufnahmekonfiguration. Tippen Sie dann auf das Häkchen. 7.

  • Seite 104: Andere Standardanwendungen

    Andere Standardanwendungen vSweeper Wählen Sie zum Löschen nicht benötigter Daten und unerwünschter Dateien das Symbol Advanced Settings (Erweiterte Einstellungen) können ebenso entsprechend den Nutzeranforderungen angepasst werden.

  • Seite 105: Bildschirmsperre

    Bildschirmsperre Wählen Sie zur Festlegung des Kennwortes der Bildschirmsperre oder zum Aktivieren der Bildschirmsperre das Symbol Hinweis: Falls Sie das Kennwort vergessen, können Sie zum Wiederherstellen des Standardkennwortes INPUT 0214 an der Fernbedienung drücken. Zum Einstellen des Kennwortes der Bildschirmsperre: 1.

  • Seite 106: Chrome

    Chrome Webbrowser zum Surfen im Internet. WPS Office Erstellen, bearbeiten und betrachten Sie Dokumente, Memos, Präsentationen und Tabellen.

  • Seite 107: Folders (Ordner)

    Folders (Ordner) 1. Speichergeräte Wählen Sie ein geeignetes Speichergerät. 2. Symbole Element Beschreibung Zum Beenden anklicken. Beenden Zum Anordnen der Dateien anklicken. Anordnen Zum Anzeigen der Dateien im Miniaturbildmodus anklicken. Miniaturbild Zum Anzeigen der Dateien im Listenmodus anklicken. Liste Zum Auswählen von Dateien anklicken. Auswahl Zum Zufügen eines Ordners anklicken.

  • Seite 108: Miracast

    3. Dateityp-Menü Element Beschreibung Alles Alle Typen Dokument Office-Dateien Von myViewBoard gespeichertes Bild, seitliche Hinweis Symbolleiste und Bildschirmaufnahmetaste an der Fernbedienung. Bild Bilddateien Medien Audio- und Videodateien 4. Dateiinformationen Anzeige von Bildvorschau, Name, Größe, Auflösung und Erstellungsdatum des Bildes. 5. Hauptanzeigebereich Zeigt Dateien des ausgewählten Typs.

  • Seite 109: Rs-232-Protokoll

    RS-232-Protokoll Dieses Dokument beschreibt die Schnittstellenspezifikationen und Softwareprotokolle der RS-232-Kommunikation zwischen ViewSonic-LFD und PC oder anderen RS-232-fähigen Steuergeräten. Das Protokoll enthält drei Befehlsabschnitte: • Festlegen-Funktion • Abrufen-Funktion • Fernbedienungssignale weiterleiten Hinweis: Nachstehend wird der Begriff „PC“ stellvertretend für sämtliche Geräte verwendet, die per RS-232-Protokoll mit dem Anzeigegerät kommunizieren können.

  • Seite 110: Lan-Hardware-Spezifikationen

    LAN-Hardware-Spezifikationen ViewSonic-LFD-Kommunikationsport an der Rückseite: 1. Anschlusstyp: 8P8C RJ45 2. Pinbelegung: Pin-Nr. Signal Anmerkung Ausgabe vom Display Ausgabe vom Display Eingabe an Display BI_D3+ Bei 1G BI_D3- Bei 1G Eingabe an Display BI_D4+ Bei 1G BI_D4- Bei 1G Rahmen Masse RS232-Kommunikationseinstellungen –...

  • Seite 111: Protokoll

    Protokoll Festlegen-Funktionen Der PC kann das Anzeigegerät mit bestimmten Aktionen steuern. Über die Festlegen-Funktion können Sie bestimmte Anzeigegerätfunktionen über die RS-232- Schnittstelle von extern steuern. Das Festlegen-Funktion-Paket besteht aus 9 Bytes. Beschreibung Festlegen-Funktion: Länge: Nachrichten-Gesamtlänge ohne „CR“ in Bytes LFD-ID Identifizierung jedes Anzeigegeräts (01 bis 98, Standard ist 01) ID „99“...
  • Seite 112 Beispiel 1: Helligkeit bei Anzeigegerät (02) auf 76 einstellen, gültiger Befehl Senden (Hexadezimalformat) Name Länge Befehlstyp Befehl Wert 1 Wert 2 Wert 3 0x38 0x30 0x73 0x24 0x30 0x37 0x36 0x0D 0x32 Antwort (Hexadezimalformat) Name Länge Befehlstyp 0x34 0x30 0x2B 0x0D 0x32 Beispiel 2: Helligkeit bei Anzeigegerät (02) auf 75 einstellen, KEIN gültiger Befehl...
  • Seite 113 Tabelle: Festlegen-Funktionen A. Basisfunktion Festlegen- Länge ID Befehl Befehl Wertebereich Anmerkungen Funktion Typ (ASCII) Code Code (Drei ASCII-Bytes) (ASCII) (Hex) Ein/aus (Bereitschaft) 000: 1. Die Einschaltung BEREITSCHAFT per LAN-Steuerung 001: EIN funktioniert nur in bestimmten Modi. Beachten Sie für Details die Bedienungsanleitung des Anzeigegeräts.
  • Seite 114 Tastensperre 000: Freigeben *Einzelheiten finden Sie 001: Sperren im Hinweis Menüsperre > 000: Freigeben *Einzelheiten finden Sie 001: Sperren im Hinweis Nummer 000~009 *3.1.1 Tastenfeld 000: AUFWÄRTS *3.1.1 001: ABWÄRTS 002: LINKS 003: RECHTS 004: ENTER 005: INPUT 006: MENU/(EXIT) 007: EXIT Fernbedienung 000: Deaktivieren...

  • Seite 115: Optionale Funktion

    B. Optionale Funktion Festlegen- Länge ID Befehl Befehl Wertebereich Anmerkungen Funktion Typ (ASCII) Code Code (Drei ASCII-Bytes) (ASCII) (Hex) Kontrast 000~100 Bildschärfe 000~100 Farbe & 000~100 Farbton ‘ 000~100 Hintergrundbeleuchtung 000: Aus Ein_Aus 001: Ein Farbmodus 000: Normal 001: Warm 002: Kalt 003: Persönlich Surround Sound...
  • Seite 116 Kachelmodus 000: AUS (für Videowand) 001: EIN Kachelkompensation 000: AUS (für Videowand) 001: EIN Kompensation der Blendenbreite H. Kacheln durch 01x~09x: H (für Videowand) V-Monitore 0x1 – 0x9: V 1. 2. Zeichen für H. Monitore 2. 3. Zeichen für V. Monitore Kachelposition 001~025 (für Videowand)

  • Seite 117: Abrufen-Funktion Lauschen

    Abrufen-Funktion lauschen Der PC kann bestimmte Informationen vom LFD abfragen. Ein Abrufen-Paket besteht ähnlich wie ein Festlegen-Paket aus 9 Bytes. Beachten Sie, dass das Wert- Byte grundsätzlich 000 enthält. Abrufen-Funktionsbeschreibung: Länge: Paket-Gesamtlänge ohne „CR“ in Bytes. TV/DS-ID Identifizierung jedes TV/DS (01 bis 98, Standard ist 01). Befehlstyp Befehlstyp identifizieren, „g“...
  • Seite 118 Beispiel 1: Helligkeit von TV-05 abrufen; dieser Befehl ist gültig. Der Helligkeitswert ist 67. Senden (Hexadezimalformat) Name Länge Befehlstyp Befehl Wert 1 Wert 2 Wert 3 0x38 0x30 0x67 0x62 0x30 0x30 0x30 0x0D 0x35 Antwort (Hexadezimalformat) Name Länge Befehlstyp Befehl Wert 1 Wert 2 Wert 3 0x38...

  • Seite 119: Antwortbereich

    Tabelle: Abrufen-Funktionen A. Basisfunktion Abrufen- Länge ID Befehl Befehl Antwortbereich Anmerkungen Funktion Code Code (Drei ASCII-Bytes) (ASCII) (ASCII) (Hex) Helligkeit abrufen 000~100 Hintergrundbeleuchtung 000~100 1. Bei einer Android- abrufen Plattform, deren Hauptmodus per *3.2.0 Hintergrundbeleuchtung gesteuert und andere Quellen per Helligkeit gesteuert werden.
  • Seite 120 MAC-Adresse abrufen (bei Modellen mit LAN) Antwort im neuen 32-Byte- Format *3.2.0 IP-Adresse abrufen (bei Modellen mit LAN) Antwort im neuen 32-Byte- *3.2.0 Format *3.2.0 Seriennummer abrufen Antwort im neuen 32-Byte- Format *3.2.0 *3.2.0 FW-Version abrufen Antwort im neuen 32-Byte- Format *3.2.0 *3.2.0 Hinweis:...
  • Seite 121 6. Beispiel zum Abrufen der FW-Version Angenommen, die FW-Version lautet 3.02.001 Senden: 0x 38 30 31 67 38 30 30 30 0D (FW-Version abrufen) Antwort: 0x 32 30 31 72 38 33 2E 30 32 2E 30 30 31 00 00…00 00 0D...
  • Seite 122 B. Optionale Funktion Abrufen- Länge ID Befehl Befehl Antwortbereich Anmerkungen Funktion Typ (ASCII) Code Code (Drei ASCII-Bytes) (ASCII) (Hex) Kontrast abrufen 000~100 Schärfe abrufen 000~100 Farbe abrufen 000~100 Farbton abrufen 000~100 Hintergrundbeleuchtung 000: Aus Ein_Aus abrufen 001: Ein BiB-Modus abfragen 000: AUS 001: PIP (POP) 002: PBP (BnB)
  • Seite 123 2. Beispiel zum Abrufen der Zeit Angenommen, die aktuelle Uhrzeit von Display 01 ist wie folgt: Zeit: 16:27:59 Senden: 0x 38 30 31 67 33 48 30 30 0D (Zeit abrufen: Stunde) Antwort: 0x 38 30 31 72 33 48 31 36 0D („H16“) Senden: 0x 38 30 31 67 33 4D 30 30 0D (Zeit abrufen: Minute) Antwort:...
  • Seite 124 C. Automatische Antwort *3.2.1 Das Display sendet die/den aktualisierten Datum/Status, ohne eine Anfrage vom Host zu erhalten, wann immer folgende(r) Daten/Status über eine der verfügbaren Methoden geändert werden/wird: Fernbedienung, Fronttasten oder Touchscreen. • Zum Ein- und Ausschalten • Eingangswahl • Helligkeit •...

  • Seite 125: Fernbedienungssignale Weiterleiten

    Fernbedienungssignale weiterleiten Wenn das Anzeigegerät vom PC auf Weiterleitung der Fernbedienungssignale eingestellt wird, sendet das Anzeigegerät als Reaktion auf Fernbedienungstastenbetätigung ein 7-Bytes-Paket (gefolgt von CR). In diesem Modus wirkt sich die Fernbedienung nicht auf die Funktion des Displays aus. Zum Beispiel: Die Taste VOL + bewirkt keine Änderung der Lautstärke des Displays, sondern sendet stattdessen den Lautstärke-erhöhen-Code über die RS-232- Schnittstelle an den PC.
  • Seite 126 STUMM Kanal/Seite aufwärts (+)/ Helligkeit + Kanal/Seite aufwärts (-)/ Helligkeit - Ein/Aus SOURCE (Eingang) SLEEP MENU AUFWÄRTS ABWÄRTS Links (-) Rechts (+) OK (Enter, Einstellen) EXIT (F1) ■ Grün (F2) ■ Gelb (F3) ■ Blau (F4) ■ Hinweis: Der Infrarot-Weiterleitungscode unterscheidet sich vom Fernbedienung- Tastencode.
  • Seite 127 2-3. Wenn Betriebssperre festlegen aktiviert ist, reagiert das Display nicht auf Betätigung der Ein-/Austaste. Bei gedrückt gehaltenen Tasten werden Lautstärke-erhöhen- und Lautstärke- vermindern-Codes wiederholt ausgegeben.

  • Seite 128: Anhang

    Anhang Technische Daten Element Kategorie Technische Daten Modell IFP6570 IFP8670 Bildschirmgröße 64,5 Zoll 85,6 Zoll Eingangssignal 1 x Type-C 1 x HDMI 1 x DisplayPort 1 x PC-Audio 1 x RJ45 Ausgangssignal 1 x HDMI 1 x Kopfhörer 1 x SPDIF Lautsprecher 10 W x 2, 15-W-Subwoofer x 1 RS-232...

  • Seite 129: Anzeigemodi

    Anzeigemodi VGA-Modus Auflösung Bildfrequenz (@) 640 x 480 60Hz, 72Hz, 75Hz 720 x 400 70Hz 800 x 600 56Hz, 60Hz, 72Hz, 75Hz 832 x 624 75Hz 1024 x 768 60Hz, 70Hz, 75Hz 1152 x 864 60Hz, 75Hz 1152 x 870 75Hz 1280 x 768 60Hz, 75Hz...

  • Seite 130: Problemlösung

    Problemlösung Dieser Abschnitt beschreibt einige allgemeine Probleme, die bei Verwendung des ViewBoard auftreten könnten. Problem Lösungsvorschläge Fernbedienung 1. Vergewissern Sie sich, dass sich keine funktioniert nicht Hindernisse zwischen Fernbedienung und Fernbedienungsempfänger befinden. 2. Überzeugen Sie sich davon, dass die Batterien richtig in die Fernbedienung eingelegt wurden.
  • Seite 131 Touch-Funktion Problem Lösungsvorschläge Touch-Funktionen 1. Vergewissern Sie sich, dass die Treiber richtig arbeiten nicht installiert wurden. 2. Installieren Sie den/die Treiber neu. 3. Vergewissern Sie sich, dass das Gerät richtig installiert wurde. 4. Vergewissern Sie sich, dass der Touchpen in Ordnung ist.

  • Seite 132: Wartung

    Bildschirm oder Gehäuse. Bestimmte chemische Reinigungsmittel können die Bildfläche und/oder das Gehäuse des Gerätes beschädigen. • ViewSonic® haftet nicht für Schäden, die durch den Einsatz solcher ammoniak- oder alkoholhaltigen Reinigungsmittel verursacht werden. Hinweis: Falls sich Feuchtigkeit unter dem Glas niederschlagen sollte, lassen Sie...

  • Seite 133: Informationen Zu Richtlinien Und Service

    Informationen zu Richtlinien und Service Informationen zur Konformität Dieser Abschnitt behandelt sämtliche Verbindungsanforderungen und Erklärungen bezüglich behördlicher Vorschriften. Bestätigte entsprechende Anwendungen beziehen sich auf Typenschilder und relevante Kennzeichnungen am Gerät. FCC-Erklärung Dieses Gerät erfüllt Teil 15 der FCC-Regularien. Der Betrieb unterliegt den folgenden beiden Voraussetzungen: (1) Dieses Gerät darf keine Störungen verursachen, und 2) dieses Gerät muss jegliche empfangenen Störungen hinnehmen, einschließlich Störungen, die zu unbeabsichtigtem Betrieb führen können.

  • Seite 134: Rohs2-Konformitätserklärung

    Folgende Informationen gelten nur für EU-Mitgliedstaaten: Die rechts gezeigte Kennzeichnung erfolgt in Übereinstimmung mit der Richtlinie zur Entsorgung elektrischer und elektronischer Altgeräte 2012/19/EU (WEEE). Das Kennzeichen gibt an, dass das Gerät NICHT mit dem unsortierten Hausmüll entsorgt werden darf, sondern entsprechend örtlicher Gesetze an Rückgabe- und Sammelsysteme übergeben werden muss.

  • Seite 135: Energy-Star®-Erklärung

    0,01 Gewichtsprozent bei Cadmium untersagt, unter Berücksichtigung der Ausnahmen in Schedule 2 der Vorschrift. Entsorgung zum Ende der Einsatzzeit ViewSonic® nimmt den Umweltschutz sehr ernst, verpflichtet sich daher zu umweltfreundlichen Lebens- und Arbeitsweisen. Vielen Dank für Ihre Mitwirkung an einem intelligenteren, umweltfreundlicheren Einsatz moderner Computertechnik.

  • Seite 136: Hinweise Zum Urheberrecht

    Haftungsausschluss: Die ViewSonic® Corporation haftet nicht für technische oder inhaltliche Fehler sowie für Auslassungen dieser Dokumentation. Ferner übernimmt die ViewSonic Corporation keine Haftung für Folgeschäden, die durch Einsatz der Begleitmaterialien oder Nutzung und Leistung des Produktes entstehen. Im Zuge ständiger Qualitätsverbesserung behält sich die ViewSonic® Corporation vor, technische Daten des Produktes ohne Vorankündigung zu ändern.

  • Seite 137: Kundendienst

    Für technischen Support oder Produktkundendienst beachten Sie die nachstehende Tabelle oder kontaktieren Ihren Wiederverkäufer. Hinweis: Sie müssen die Seriennummer des Produktes angeben. Land/Region Webseite Land/Region Webseite Asien-Pazifik-Raum und Afrika Australien Bangladesch www.viewsonic.com/au/ www.viewsonic.com/bd/ 中国 (China) www.viewsonic.com.cn 香港 (繁體中文) www.viewsonic.com/hk/ Hongkong (Englisch) Indien www.viewsonic.com/hk-en/ www.viewsonic.com/in/...

  • Seite 138: Eingeschränkte Garantie

    ViewSonic® gewährleistet im Rahmen der Garantiezeit, dass unsere Produkte frei von Material- und Herstellungsfehlern sind. Falls sich ein Produkt innerhalb der Garantiezeit als defekt erweisen sollte, nimmt ViewSonic® nach eigenem Ermessen entweder eine Reparatur oder einen Austausch des Produktes gegen ein gleichwertiges Produkt vor.
  • Seite 139 • Übergeben oder senden Sie das Produkt ausreichend frankiert in der Originalverpackung an den autorisierten ViewSonic®-Kundendienst oder direkt an ViewSonic®. • Zusätzliche Informationen und Anschriften des nächsten ViewSonic®- Kundendienstes erhalten Sie von ViewSonic®. Einschränkung impliziter Gewährleistungen: Es gibt keinerlei Gewährleistungen, ob ausdrücklich oder implizit, welche sich über den hierin erwähnten Umfang hinaus erstrecken;...
  • Seite 140 Vertrieb außerhalb der USA und Kanadas: Bei Fragen zur Garantie und zu Serviceleistungen zu ViewSonic®-Produkten, die außerhalb der USA und Kanadas vertrieben werden, wenden Sie sich an ViewSonic® oder Ihren ViewSonic®-Händler vor Ort. Die Garantiezeit dieses Produktes auf dem chinesischen Festland (ausgenommen Hongkong, Macau und Taiwan) unterliegt den Bedingungen und Konditionen der Wartungsgarantiekarte.
  • Seite 141 C0 M91 Y72 K24 Process Color C0 M0 Y0 K100 Process Color C0 M91 Y72 K24 Process Color Pantone Black C Spot Color Pantone 187 C Spot Color...
