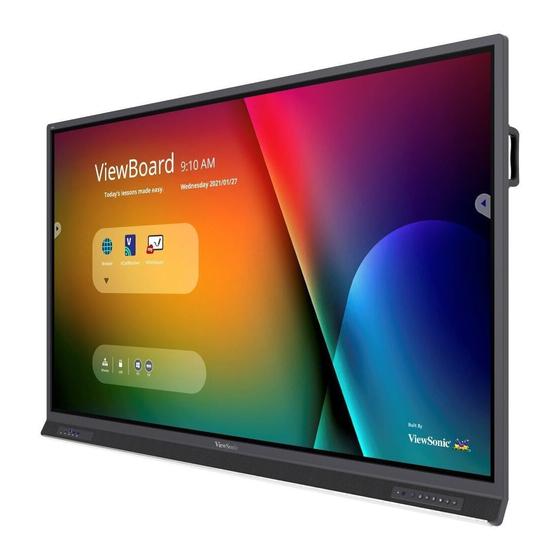

Seite 1 IFP32-2-Serie Kommerzielles Touchdisplay Bedienungsanleitung Modell-Nr. VS18471/VS18472/VS18473 P/N: IFP6532-2/IFP7532-2/IFP8632-2...
Seite 2 Als einer der weltweit führenden Anbieter von visuellen Lösungen verpflichtet sich ViewSonic®, die Erwartungen der Welt an technologische Weiterentwicklung, Innovation und Einfachheit zu übertreffen. Wir bei ViewSonic® glauben, dass unsere Produkt das Potenzial haben, die Welt positiv zu beeinflussen, und wir sind davon überzeugt, dass Ihnen das ViewSonic®-Produkt, für das Sie sich entschieden haben,...
Seite 3: Sicherheitshinweise
Platzieren Sie keine schweren Gegenstände auf dem Gerät oder Anschlusskabeln. • Schalten Sie das Gerät sofort ab und wenden Sie sich an Ihren Händler oder ViewSonic®, falls Sie Rauch, ungewöhnliche Geräusche oder einen komischen Geruch bemerken. Eine weitere Benutzung des Gerätes ist gefährlich. •...
Seite 4 • Sorgen Sie dafür, dass das Netzkabel nichts eingeklemmt wird, nicht darauf getreten werden kann. Achten Sie insbesondere auf den Netzstecker und auf die Stelle, an der das Kabel aus dem Gerät austritt. Nutzen Sie eine Steckdose in unmittelbarer Nähe des Gerätes, die jederzeit leicht erreicht werden kann. •...
Seite 5: Inhaltsverzeichnis
Inhalt Sicherheitshinweise ............. 3 Einleitung ..............9 Lieferumfang ......................9 Wandmontageset – Spezifikationen (VESA) ............10 Übersicht ......................11 Frontblende | Bedienfeld | Rückblende ............... 11 I/O-Blende ......................13 Fernbedienung ...................... 15 Gesten verwenden ....................19 Ein Objekt aus- und abwählen (Klick) ..............19 Anzeigemenüoptionen (Rechtsklick) ..............
Seite 6 Ihr ViewBoard verwenden ......... 26 Ihr ViewBoard ein-/ausschalten ................26 Ersteinrichtung .....................27 vLauncher – anpassbarer Willkommensbildschirm ..........29 vLauncher-Nachricht ..................... 29 Anwendungen ....................... 30 Symbolleiste ......................32 OSD-Menü ......................38 General Settings (Allgemeine Einstellungen) ............39 Input Settings (Eingangseinstellungen) ..............40 Widget ........................41 Settings (Einstellungen) - HDMI- und VGA-Eingangsquelle ........42 Audio Settings (Audioeinstellungen) ..............
Seite 7 Input Source (Eingangsquelle) ................66 Rename Input Source (Eingangsquelle umbenennen) ........67 Source (Quelle) ....................68 App ........................69 APP ........................70 System ........................72 Clone to USB (An USB klonen) ................73 Display ID (Anzeigegerät-ID) ................74 Security (Sicherheit) ..................75 System Update (Systemaktualisierung) .............
Seite 8 RS-232-Protokoll ............. 100 Beschreibung ......................100 RS-232-Hardware-Spezifikationen ..............100 LAN-Hardware-Spezifikationen ................101 RS232-Kommunikationseinstellungen ..............101 LAN-Kommunikationseinstellungen ..............101 Befehlsmeldungsreferenz ................... 101 Protokoll ......................102 Festlegen-Funktion lauschen ................102 Abrufen-Funktion lauschen ................. 108 Fernbedienungssignale weiterleiten ..............116 Anhang ..............119 Technische Daten ....................119 Anzeigemodi .......................120 VGA-Modus ......................
Seite 9: Einleitung
VS18471/VS18472/VS18473 Commercial Touch Display Einleitung Quick Start Guide Lieferumfang Package Contents • HDMI-Kabel (3 m) • USB-Kabel für Berührungssteuerung (3 m) • Netzkabel (je nach Region unterschiedlich) • Touchstift x 2 • Fernbedienung • Schnellstartanleitung • AAA-Batterien x 2 • Wandmontageschraube x 4 IFP6532-2/IFP7532-2/IFP8632-2 VS18471/VS18472/VS18473 Commercial Touch Display...
Seite 10: Wandmontageset - Spezifikationen (Vesa)
Wandmontageset – Spezifikationen (VESA) Hinweis: Bitte beachten Sie zur Installation der Wandhalterung oder der mobilen Halterung die Anweisungen in der Wandmontage- Installationsanleitung. Bitte wenden Sie sich an Ihren Händler vor Ort, wenn Sie weiteres Installationsmaterial benötigen oder das Gerät auf andere Weise montieren möchten.
Seite 11: Übersicht
Übersicht Frontblende | Bedienfeld | Rückblende...
Seite 12: Beschreibung
Nummer Element Beschreibung Ein-/Austaste • Gerät ein-/ausschalten • Zum Aufrufen des Energiesparmodus antippen • Zum Aufrufen des Bereitschaftsmodus mindestens zwei (2) Sekunden gedrückt halten Ambient light sensor (Umg.-L.-Sensor) IR-Fernbedienungssensor USB 2.0. Smart-USB-Anschluss für PC-, HDMI-, VGA- und ViewBoard-Eingangssignale. Lautsprecher...
Seite 13: I/O-Blende
I/O-Blende Unten rechts HDMI 1 HDMI 2 Camera TOUCH RS232 AUDIO OUT Unten links Unten rechts AUDIO IN Mitte unten...
Seite 14 Nummer Port Beschreibung Steckplatz zur Ergänzung eines optionalen PC-Moduls. PC-Steckplatz High-Definition-Eingang, zum Anschluss an PC mit HDMI 1/2 HDMI-Ausgang, Digitalempfänger oder andere Videogeräte. Zum Anschluss von USB-Geräten, wie Festplatten, USB 2.0 Tastatur, Maus usw. [5 V Gleichspannung / 0,5 A] Standard-RJ-45- (10M/100M für PC;...
Seite 15: Fernbedienung
Fernbedienung...
Seite 16 Nummer Beschreibung Ein- und Ausschalten Bildschirmaufnahme [PC¹] Windows-Taste Schreiben starten Zur Startseite des eingebetteten Players zurückkehren Zurück / zur vorherigen Seite zurückkehren Lautstärke erhöhen / verringern Ziffernfeld Informationen Eingangsquellenwahl Mediensteuerungstasten: ͫ Rot - Wiedergabe / Pause ͫ Grün - Stopp ͫ...
Seite 17 Batterien in die Fernbedienung einlegen So legen Sie Batterien in die Fernbedienung ein: 1. Nehmen Sie den Batteriefachdeckel an der Rückseite der Fernbedienung ab. 2. Legen Sie zwei AAA-Batterien ein, achten Sie dabei darauf, dass das „+“-Symbol der Batterien zur „+“-Seite im Batteriefach zeigt. 3.
Seite 18 Reichweite des Fernbedienungsempfängers Die Abbildung zeigt die ungefähre Reichweite der Fernbedienung. Die effektive ° Reichweite beträgt 8 Meter, 30 nach links und rechts. Sorgen Sie dafür, dass sich keine Hindernisse zwischen Fernbedienung und Fernbedienungsempfänger befinden. 30° 30°...
Seite 19: Gesten Verwenden
Gesten verwenden Berührungsgesten ermöglichen dem Nutzer die Verwendung vordefinierter Befehle ohne eine Tastatur oder Maus. Mit Gesten am ViewBoard kann der Nutzer Objekte aus-/abwählen, die Position eines Objekts ändern, auf Einstellungen zugreifen, digitale Tinte löschen und vieles mehr. Ein Objekt aus- und abwählen (Klick) Tippen Sie zum Aus-/Abwählen von Optionen oder Objekten kurz auf das ViewBoard.
Seite 20: Ein Objekt Verschieben
Ein Objekt verschieben Halten Sie ein Objekt am ViewBoard gedrückt und ziehen Sie es langsam mit Ihrem Finger an die gewünschte Position. Digitale Tinte löschen Verwenden Sie Ihre flache Hand, Handfläche oder Faust am ViewBoad und bewegen Sie Ihre Hand über den Bereich, den Sie löschen möchten.
Seite 21: Verbindungen Herstellen
Verbindungen herstellen Externe Geräte verbinden und Touch-Verbindung herstellen USB-Kabel TOUCH VGA-Kabel Oder USB-Kabel Computer TOUCH HDMI-Kabel HDMI Ihr(e) externes/externen Gerät(e) können in einer der folgenden Konfigurationen verbunden werden: HDMI-Verbindung Über HDMI verbinden: 1. Verbinden Sie Ihr externes Gerät über ein HDMI-Kabel mit dem HDMI-Anschluss des ViewBoard.
Seite 22: Rs-232-Verbindung
RS-232-Verbindung Serielles Kabel RS-232 Computer Wenn Sie Ihr Display über ein serielles RS-232-Kabel mit einem externen Computer verbinden, können Sie bestimmte Funktionen per PC fernsteuern – beispielsweise Ein-/Ausschalten, Lautstärkeregelung, Eingangsauswahl, Helligkeit und mehr.
Seite 23: Usb- Und Netzwerkverbindungen
USB- und Netzwerkverbindungen An Ihr ViewBoard können Sie unterschiedlichste USB-Geräte und andere Peripherie anschließen, wie bei jedem PC. USB-Peripherie Verbinden Sie den USB-Stecker des Gerätes mit dem USB-Port. USB-Kabel USB-Gerät Netzwerk- und Modemkabel Schließen Sie das Netzwerkkabel an den LAN-Anschluss an. Netzwerkkabel Internet...
Seite 24: Media-Player-Verbindung
Media-Player-Verbindung HDMI HDMI-Kabel So stellen Sie eine Verbindung zum Media Player her: 1. Verbinden Sie die HDMI-Anschlüsse Ihres ViewBoard über ein HDMI-Kabel mit dem externen Gerät. Schließen Sie das Netzkabel Ihres ViewBoard an, schalten Sie das Gerät mit dem Ein-/Ausschalter ein. Power-Taste an der rechten Seite des Schalten Sie das ViewBoard mit der Gerätes ein.
Seite 25: Audioverbindung
Audioverbindung Das ViewBoard unterstützt sowohl Audioeingang als auch Audioausgang. Audioeingang Verbinden Sie zur Wiedergabe von Audio von Ihrem externen Gerät über die Lautsprecher des ViewBoard ein Ende eines Audiokabels mit Ihrem externen Gerät und das andere Ende mit dem Audioeingang des ViewBoard. Audioausgang Verbinden Sie zur Wiedergabe von Audio über einen externen Lautsprecher ein Ende eines Audiokabels mit Ihrem externen Lautsprecher und das andere Ende mit...
Seite 26: Ihr Viewboard Verwenden
Ihr ViewBoard verwenden Ihr ViewBoard ein-/ausschalten 1. Stellen Sie sicher, dass das Netzkabel an das Gerät und eine Steckdose angeschlossen ist, der Ein-/Ausschalter muss sich in der Ein-Position befinden. Netzeingang und Netzschalter befinden sich an der Unterseite des Gerätes. 2. Schalten Sie das ViewBoard über die Power ein.
Seite 27: Ersteinrichtung
Ersteinrichtung Beim ersten Einschalten Ihres ViewBoard startet ein Ersteinrichtungsassistent. 1. Ihre Sprache wählen: 2. Ihre LAN-Verbindung konfigurieren und prüfen: 27 27...
Seite 28 3. Ihre Zeitzone zur Festlegung von Datum und Zeit wählen: 4. Ihren bevorzugten Systemmodus wählen: 5. Datenschutz- und Copyright-Bedingungen annehmen oder ablehnen. 28 28...
Seite 29: Vlauncher - Anpassbarer Willkommensbildschirm
vLauncher – anpassbarer Willkommensbildschirm vLauncher-Nachricht Sowohl Title (Titel) als auch Subtitle (Untertitel) von vLauncher können durch Antippen personalisiert werden. 29 29...
Seite 30: Anwendungen
Zudem können Sie durch Antippen von Set Password (Kennwort einrichten) ein Kennwort festlegen. Anwendungen Installierte Anwendungen werden am Willkommensbildschirm angezeigt. Tippen Sie zur Anzeige aller Anwendungen auf den Abwärtspfeil. 30 30...
Seite 31 Tippen Sie zum Ausblenden des Anwendungen-Schubfachs auf den Aufwärtspfeil. Fügen Sie eine Verknüpfung zu einer Anwendung hinzu, indem Sie das Symbol antippen, halten und nach oben ziehen. Entfernen Sie eine Anwendungsverknüpfung, indem Sie das Symbol antippen, halten und nach unten ziehen. 31 31...
Seite 32: Symbolleiste
Symbolleiste Symbole zur Auslösung der Symbolleiste befinden sich am Rand des ViewBoard- Startprogramms und bieten Zugriff auf Ihre Tools. So starten Sie ein Tool: 1. Tippen Sie auf ein Symbol zur Auslösung der Symbolleiste. 2. Tippen Sie auf Ihr gewünschtes Tool-Symbol.
Seite 33: Beschreibung
Beschreibung Symbol Zurück zum vorherigen Betriebsbildschirm. Hinweis: Nur bei Embedded Player. Zurück Zum Startbildschirm von Embedded Player zurückkehren. Startseite Alle aktuell verwendeten eingebetteten Anwendungen anzeigen. Aktuell Alle installierten Anwendungen anzeigen. myViewBoard-Software starten. myViewBoard Bildschirminhalt aufnehmen, anzeigen und speichern. Recorder 33 33...
Seite 34 Beschreibung Symbol Auf Stift-, Marker-, Lösch- und Speicheroptionen zugreifen. Stift Textmarker Radierer Rückgängig Wiederholen Bereinigen Speichern Beenden Stift Machen Sie mit schwarzer, weißer, gelber, oranger, roter, pinker, grüner oder blauer Tinte Anmerkungen auf der Überlagerung einer Eingangsquelle. Hinweis: Die Standardeinstellung des Stifts unterstützt Schreiben mit bis zu 10 Punkten.
Seite 35 Beschreibung Symbol Weitere Anweisungen in der ViewBoard-Symbolleiste anzeigen. Bildschirm Ausblenden/ Scheinwerfer Stoppuhr Timer Air Class Bildaufnahme einfrieren Einblenden Bildschirm einfrieren Aktuell angezeigten Inhalt in ein Standbild umwandeln; dieses kann dann vergrößert, verkleinert, als Vollbild angezeigt und geschlossen werden. Vergrößern Verkleinern Vollbild Beenden Scheinwerfer...
Seite 36 Beschreibung Symbol Stoppuhr Durch Antippen von Start startet die Stoppuhr. Die Stoppuhr kann jederzeit angehalten, fortgesetzt, aufgeteilt oder zurückgesetzt werden. Timer Greifen Sie auf den Countdown-Timer mit einer optionalen Mehr Alarmeinstellung zu. Zum Anpassen müssen Sie die numerischen Werte berühren und wischen. Tippen Sie dann auf Start. Der Countdown-Timer kann jederzeit angehalten, fortgesetzt oder zurückgesetzt werden.
Seite 37 Beschreibung Symbol Air Class Interaktives Teaching-Tool für den Einsatz in Klassenzimmern. Mehr Bildaufnahme Einen Screenshot der aktuellen Anzeige erstellen. Auf Allgemeine Einstellungen zugreifen. Einstellungen 37 37...
Seite 38: Osd-Menü
OSD-Menü Über das OSD-Menü auf General Settings (Allgemeine Einstellungen), Input Settings (Eingangseinstellungen) und Widgets zugreifen. ViewBoard hat zwei Optionen zum Öffnen des Bildschirmmenüs: Option 1 Eine beliebige Stelle im vLauncher-Hintergrund lange antippen. Option 2 Drücken Sie die INPUT-Taste an der Fernbedienung. 38 38...
Seite 39: General Settings (Allgemeine Einstellungen)
General Settings (Allgemeine Einstellungen) Hintergrundbeleuchtung anpassen und Flicker Free (Flimmerfrei) de-/aktivieren: INPUT an der Fernbedienung drücken oder den vLauncher-Hintergrund lange angetippt halten und General (Allgemein)-OSD (falls erforderlich) berühren, um das Menü General Settings (Allgemeine Einstellungen) anzuzeigen. Passen Sie die Hintergrundbeleuchtung direkt durch Verschieben des Helligkeitsreglers an und/oder berühren Sie zum Aktivieren/Deaktivieren der Funktion On (Ein) oder Off (Aus).
Seite 40: Input Settings (Eingangseinstellungen)
Input Settings (Eingangseinstellungen) So wählen Sie eine Eingangsquelle: Drücken Sie die Taste INPUT an der Fernbedienung, drücken Sie die Einstellungstaste an der Frontblende oder drücken Sie das Einstellungssymbol in der Symbolleiste zur Anzeige des Menüs Input Settings (Eingangseinstellungen). Drücken Sie die Tasten q/p/t/uzum Auswählen der gewünschten Eingangsquelle.
Seite 41: Widget
Widget Hinweis: Nur bei Embedded Player verfügbar. So fügen Sie dem vLauncher-Willkommensbildschirm ein Widget hinzu: 1. Halten Sie den vLauncher-Hintergrund mittels Berührung lange gedrückt, damit das OSD-Menü eingeblendet wird. 2. Wählen Sie Widget. 3. Berühren und halten Sie das gewünschte Widget. 4.
Seite 42: Settings (Einstellungen) - Hdmi- Und Vga-Eingangsquelle
Settings (Einstellungen) - HDMI- und VGA-Eingangsquelle Blenden Sie mit der MENU-Taste an der Fernbedienung oder dem Einstellungssymbol neben der Eingangsquelle in Input Settings (Eingangseinstellungen) das Menü Settings (Einstellungen) ein. Einstellungen beinhalten: Audio, Screen (Bildschirm), Display (Anzeige). Audio Settings (Audioeinstellungen) 1. Drücken Sie die q-Taste an der Fernbedienung und wählen Sie das Menü Audio. 2.
Seite 43: Screen Settings (Bildschirmeinstellungen)
Screen Settings (Bildschirmeinstellungen) 1. Drücken Sie die q-Taste an der Fernbedienung und wählen Sie das Menü Screen (Bildschirm). 2. Zur Auswahl drücken Sie q/p/t/u an der Fernbedienung oder berühren direkt die Option. 3. Passen Sie Ihre Präferenz an, indem Sie jeden Wert direkt berühren oder die Taste ENTER an der Fernbedienung drücken.
Seite 44: Display Settings (Anzeigeeinstellungen)
Display Settings (Anzeigeeinstellungen) 1. Drücken Sie die q-Taste an der Fernbedienung und wählen Sie das Menü Display (Anzeige). 2. Zur Auswahl drücken Sie q/p/t/u an der Fernbedienung oder berühren direkt die Option. 3. Passen Sie Brightness (Helligkeit), Contrast (Kontrast), Hue (Farbton) und Sharpness (Schärfe) direkt durch Berührung und Anpassung jedes einzelnen Wertes an oder drücken Sie an der Fernbedienung ENTER und passen Sie die Option mit an.
Seite 45: Low Blue Light Filter (Blaulichtfilter) Und Eye Health (Augengesundheit)
Low Blue Light Filter (Blaulichtfilter) und Eye Health (Augengesundheit) Blue Light Filter (Blaulichtfilter) blockiert für ein komfortableres Anzeigeerlebnis intensives blaues Licht. Pausen berechnen Wenn Sie längere Zeit auf die Anzeige blicken, sollten Sie regelmäßige Pausen einlegen. Nach einer (1) Stunde kontinuierlicher Betrachtung wird eine Pause von mindestens zehn (10) Minuten empfohlen.
Seite 46: Übungen Für Die Augen
Augen- und Nackenübungen Augenübungen Augenübungen können dabei helfen, die Augen zu entlasten. Rollen Sie Ihre Augen langsam nach links, rechts, oben und unten. Wiederholen Sie diese Übung mehrmals. Übungen für die Augen (1) Halten Sie Körper und (2) Bewegen Sie die Augen (3) Betrachten Sie ein Kopf aufrecht.
Seite 47: Settings (Einstellungen) - Embedded Player
Settings (Einstellungen) - Embedded Player Wenn sich das ViewBoard in der Embedded-Player-Eingangsquelle befindet, drücken Sie zum Aufrufen des Menüs Settings (Einstellungen) die MENU-Taste an der Fernbedienung oder tippen Sie auf das Einstellungssymbol neben der Eingangsquelle unter Input Settings (Eingangseinstellungen) des OSD-Menüs. Wireless &...
Seite 48: Wi-Fi
Wi-Fi Zum Einrichten und Verwalten der drahtlosen Access Points. • Umschaltschaltfläche antippen, um WLAN auf On (Ein) oder Off (Aus) zu schalten. • Bei Einstellen auf On (Ein) können Sie: Add a Network (Ein Netzwerk zufügen), Saved Networks (Gespeicherte Netzwerke) anzeigen, die Netzwerkliste Refresh (Aktualisieren) oder Advanced (Erweitert)-Einstellungen einsehen.
Seite 49: Ethernet
Ethernet Lokales Netzwerk und Proxy einrichten. • Tippen Sie zum Verbinden oder Trennen der Ethernet-Verbindung auf das Auswahlmenü. • Sie können auch Local network (Lokales Netzwerk) und Proxy-Einstellungen anpassen. 49 49...
Seite 50: Wireless Hotspot (Drahtlos-Hotspot)
• Durch Antippen von Advanced (Erweitert) können Sie Network card info (Informationen zur Netzwerkkarte) anzeigen und Network auto reconnect (Automatische Wiederverbindung) umschalten. Wireless Hotspot (Drahtlos-Hotspot) Meine Internetverbindung mit anderen Geräten freigeben und einrichten. • Setzen Sie Wireless hotspot (Drahtlos-Hotspot) durch Antippen der Umschaltschaltfläche auf On (Ein) oder Off (Aus).
Seite 51: Vpn
Virtual Private Networks einrichten und verwalten. So erstellen Sie ein VPN-Profil: 1. Navigieren Sie zu: Settings (Einstellungen) > Wireless & Network (Drahtlos und Netzwerk) > VPN und tippen Sie auf Add VPN (VPN zufügen). 2. Geben Sie Name ein. 51 51...
Seite 52 3. Wählen Sie den VPN-Type (Typ). 4. Wählen Sie, ob PPP encryption (MPPE) (PPP-Verschlüsselung (MPPE)) aktiviert/ deaktiviert und/oder Advanced options (Erweiterte Optionen) angezeigt werden sollen. 52 52...
Seite 53: Share (Freigabe)
Share (Freigabe) SAMBA Der SAMBA-Dienst bietet Dateifreigabe per LAN. Wenn der SAMBA-Dienst aktiviert ist, können Sie das ViewBoard-Dateisystem mit einem PC oder Mobilgerät erkunden. 1. Navigieren Sie zum Zugreifen zu: Settings (Einstellungen) > Share (Freigabe) > SAMBA. 2. Tippen Sie zum Aktivieren des SAMBA-Dienstes auf die Umschaltschaltfläche, legen Sie dann bei Bedarf ein Kennwort fest.
Seite 54 4. Melden Sie sich mit dem Client-Gerät am ViewBoard an. Geben Sie IP-Adresse von ViewBoard ein. 5. Geben Sie Benutzernamen und Kennwort ein, wählen Sie dann OK (falls erforderlich). 6. Nach erfolgreicher Anmeldung sind die ViewBoard-Dateien verfügbar. 54 54...
Seite 55: Display (Anzeige)
Display (Anzeige) Wallpaper (Hintergrundbild), Theme (Thema), Display ID (Anzeige-ID) und Protection (Schutz) und HDMI Out (HDMI-Ausgang) anpassen. 55 55...
Seite 56: Wallpaper (Hintergrundbild)
Wallpaper (Hintergrundbild) Sie können Ihr Hintergrundbild durch Standardbilder ersetzen (sowohl Standbild als auch live) oder 56 56...
Seite 57 Ihr eigenes Bild verwenden, indem Sie My Photo (Mein Foto) antippen und dann die Bilddatei wählen. 57 57...
Seite 58: Protection (Schutz)
Protection (Schutz) Stellen Sie ein Password for Screen Lock (Kennwort für Bildschirmsperre) ein. • Tippen Sie zur Einrichtung eines Kennwortes für die Bildschirmsperre auf Set Password (Kennwort einrichten) und geben Sie das gewünschte Kennwort ein. 58 58...
Seite 59: Preference (Präferenzen)
Preference (Präferenzen) Einstellungen zu Touch (Berührung), Language (Sprache), Keyboard & Input (Tastatur und Eingabe), Date & Time (Datum und Uhrzeit), Boot (Startvorgang) und Start up & Shut down (Hochfahren und herunterfahren) anzeigen und anpassen. 59 59...
Seite 60: Touch (Berührung)
Touch (Berührung) Touch Settings (Touch-Einstellungen) anpassen und Touch Sounds (Touch- Geräusche) und Windows Ink ein-/ausschalten. Language (Sprache) Bevorzugte Sprache aus den verfügbaren Sprachen auswählen. 60 60...
Seite 61: Keyboard & Input Method (Tastatur Und Eingabemethode)
Keyboard & Input Method (Tastatur und Eingabemethode) Aktivieren/deaktivieren Sie die virtuelle Tastatur und/oder ändern Sie die Standardeingabemethode. • Zur Anpassung erweiterter Tastatureinstellungen auf Settings (Einstellungen) tippen. 61 61...
Seite 62: Date & Time (Datum/Zeit)
Date & Time (Datum/Zeit) Zum Einstellen von Datum, Uhrzeit und Anzeigeformaten. Element Beschreibung Automatic Date & Time Bei Aktivierung synchronisiert das ViewBoard Datum und Uhrzeit (Datum und Uhrzeit automatisch über das Internet. automatisch) Time Zone (Zeitzone) Geeignete Zeitzone wählen. Time Format Wählen Sie zwischen 12- und 24-Stunden-Zeitformat.
Seite 63: Boot Mode (Startmodus)
Boot Mode (Startmodus) Bevorzugten Startmodus anpassen und Kennwort festlegen/zurücksetzen. Element Beschreibung Normal Mode (Normalmodus) Die eingebetteten Bildschirmfreigabe-Apps laufen normal. Secured Mode Die eingebetteten Bildschirmfreigabe-Apps werden entfernt. (Abgesicherter Modus) Disable Embedded OS Das System startet automatisch neu, dann erscheint das (Eingebettetes Betriebssystem eingebettete Betriebssystem nicht.
Seite 64: Startup & Shutdown (Hochfahren Und Herunterfahren)
Element Beschreibung Non-ViewBoard OS Mode Side Toolbar Setting (Einstellung Aktivieren Sie die seitliche Symbolleiste bei Nicht-ViewBoard- seitliche Symbolleiste im Nicht- ViewBoard-OS-Modus) Reset ViewBoard ViewBoard auf seine werkseitigen Standardeinstellungen (ViewBoard zurücksetzen) zurücksetzen. Startup & Shutdown (Hochfahren und herunterfahren) Einstellungen zu Startup Input (Starteingang), Standby Mode (Bereitschaftsmodus), EnergyStar Mode (EnergyStar-Modus), Black Screen After Startup (Schwarzer Bildschirm nach Start), Power off Reminder (Abschalterinnerung)-Timer und Schedule (Zeitplan) einrichten.
Seite 65: Toolbar Setting (Symbolleisteneinstellung)
Element Beschreibung Zum automatischen Ausführen von ECO Mode (ECO-Modus), wenn ECO Mode (ECO-Modus) die Anzeige eine Stunde lang inaktiv ist. Black Screen After Startup Bei Aktivierung schaltet das ViewBoard die Hintergrundbeleuchtung (Schwarzer Bildschirm nach nach dem geplanten Start automatisch ab. Start) Time Switch (Zeitschalter) Bei Aktivierung schaltet das ViewBoard nach der geplanten...
Seite 66: Input Source (Eingangsquelle)
Input Source (Eingangsquelle) Passen Sie die Namen und Einstellungen von Eingangsquellen sowie die Einstellungen der seitlichen Symbolleiste an.
Seite 67: Rename Input Source (Eingangsquelle Umbenennen)
Rename Input Source (Eingangsquelle umbenennen) Etiketten für jede Eingangsquelle festlegen, damit diese einfach erkannt werden können. 67 67...
Seite 68: Source (Quelle)
Source (Quelle) Konfigurieren Sie Wake up by active source (Durch aktive Quelle aufwecken), Signal auto search (Automatische Quellensuche) und HDMI CEC und wählen Sie Input port auto switch (Automatischer Eingangswechsel). Element Beschreibung Wake up by Active Source Der Bildschirm schaltet sich nach Einstecken des HDMI-Kabels (Durch aktive Quelle automatisch ein, wenn der Bildschirm abgeschaltet ist.
Seite 69: App
Sie können App-Informationen anzeigen und das Stoppen, Deinstallieren, Verschieben auf USB-Speicher, Löschen von Daten, Leeren des Caches und Löschen von Standardwerten erzwingen. Hinweis: • Vorab geladene Apps können nicht deinstalliert werden. • Nicht alle Apps unterstützen die Funktion zum Verschieben auf den USB- Speicher.
Seite 70: App
Jede laufende oder installierte Anwendung anzeigen. Tippen Sie sie für detaillierte Informationen und Optionen an. • Durch Antippen einer laufenden Anwendung können Sie weitere Informationen einsehen, die Anwendung stoppen oder melden. 70 70...
Seite 71 • Durch Auswahl von All (Alle), Download oder USB storage (USB-Speicher) werden alle installierten Anwendungen aufgelistet. • Durch Antippen einer Anwendung werden weitere Informationen und Optionen angezeigt. 71 71...
Seite 72: System
System Einstellungen zu Storage (Speicher), Security (Sicherheit), System Update (Systemaktualisierung) und About device (Über das Gerät) anzeigen und anpassen. 72 72...
Seite 73: Clone To Usb (An Usb Klonen)
Clone to USB (An USB klonen) Einstellungen auf ein externes USB-Laufwerk kopieren. 73 73...
Seite 74: Display Id (Anzeigegerät-Id)
Display ID (Anzeigegerät-ID) Der Fernbedienung eine Nummer per RS-232/LAN zuweisen. • Tippen Sie zum Zuweisen oder Ändern der Anzeige-ID auf Change (Ändern) und geben Sie eine Nummer ein. Hinweis: Die Anzeige-ID ist für RS-232-Nutzer, der Bereich geht von 01 bis 99. 74 74...
Seite 75: Security (Sicherheit)
Security (Sicherheit) Einstellungen zu Certificate (Zertifikat), Speicher von Trusted Credential (Vertrauenswürdige Zugangsdaten) und Installation von Unknown sources (Unbekannte Quellen) prüfen. • Tippen Sie zum Zufügen weiterer Zertifikate auf Install certificate from storage (Zertifikat aus Speicher installieren). 75 75...
Seite 76 • Durch Auswahl von Clear Credentials (Zugangsdaten löschen) werden alle manuell installierten Zugangsdaten entfernt. Hinweis: Vorab geladene Berechtigungsnachweise können nicht gelöscht werden. • Unter Trusted Credentials (Vertrauenswürdige Zugangsdaten) können Sie alle vertrauenswürdigen und installierten CA-Zertifikate einsehen und bearbeiten. 76 76...
Seite 77 • Durch Antippen von Zugangsdaten erhalten Sie detailliertere Informationen. • Erlauben Sie die Installation von Anwendungen von unbekannten Quellen, indem Sie das Kontrollkästchen unter Unknown source security (Sicherheit unbekannter Quellen) auswählen. Hinweis: Apps von unbekannten Quellen könnten inkompatibel sein oder funktionieren möglicherweise nicht richtig.
Seite 78: System Update (Systemaktualisierung)
System Update (Systemaktualisierung) Das ViewBoard sucht automatisch nach Software-Aktualisierungen, wann immer es mit dem Internet (OTA) verbunden ist. Mit nur einem Klick können Nutzer ihre Version der ViewBoard-Software aktualisieren. Element Beschreibung Wenn das Display aus ist, sucht das System automatisch nach Auto Update einer neuen Version.
Seite 79: About Device (Über Das Gerät)
About Device (Über das Gerät) Zeigt Informationen zum Embedded Player, Legal information (Rechtliche Informationen) und Asset Tagging (Asset-Markierung). • Durch Auswahl von Edit (Bearbeiten) können die Asset-Informationen angepasst werden. • Tippen Sie zur Prüfung von Open-Source-Lizenzen auf Legal information (Rechtliche Informationen). 79 79...
Seite 80: Eingebettete Anwendungen Und Einstellungen
Eingebettete Anwendungen und Einstellungen Eingebettete digitale Whiteboarding-App Innerhalb von ViewBoard bietet ViewSonic die integrierte digitale Whiteboarding- App myViewBoard. myViewBoard Schwebende Leiste Floating Bar (Schwebende Leiste) verschieben. Zwischen Präsentations- und Vorbereitungsmodus wechseln. Aus Zwischenablage auf Leinwand einfügen. Zum Öffnen des Webbrowsers anklicken Zur vorherigen Leinwand zurückkehren.
Seite 81 Radierer zum Entfernen von Objekten oder zum Leeren der Seite. Form/Linie- Formen erstellen, Formfarben wählen, Pfeile einfügen. Schaltfläche Textfeld Erstellt ein Textfeld. Rückgängig- Vorherige Aktionen rückgängig machen. Schaltfläche Wiederholen- Zuvor rückgängig gemachte Aktionen wiederholen. Schaltfläche Seitenwechsel- Seiten wählen, Seiten anordnen, Seiten löschen. Schaltfläche Aktuelle Host-Informationen ein- oder ausblenden.
Seite 82: Viewboard Cast
ViewBoard Cast Hinweis: Dies ist eine Bezahlfunktion. Wenn Sie sie aktivieren müssen, wenden Sie sich für weitere Informationen bitte an Ihren örtlichen Händler. Unter Einsatz der ViewBoard®-Cast-Software, der vCastReceiver-App, kann das ViewBoard® vCastSender-Laptop-Bildschirme (Windows/Mac/Chrome) und Bildschirme, Fotos, Videos, Anmerkungen und Kameras mobiler Nutzer (iOS/ Android) empfangen.
Seite 83: Cast-Sender Von Windows-Basierten Geräten, Macbook Und Chrome-Geräten
Cast-Sender von Windows-basierten Geräten, MacBook und Chrome- Geräten. Mac-, Windows-, Chrome-Geräte: 1. Stellen Sie sicher, dass Ihr Gerät mit demselben Netzwerk verbunden ist wie das ViewBoard. 2. Besuchen Sie zum Herunterladen der Anwendung die am ViewBoard angezeigte Adresse. 3. Starten Sie die Anwendung und klicken Sie auf das Verbindungssymbol neben dem Gerätenamen.
Seite 84: Cast Sender Von Mobilgeräten: Ios-Basiertes (Iphone, Ipad) Und Android-Os- Basiertes Telefon/Tablet
Cast Sender von Mobilgeräten: iOS-basiertes (iPhone, iPad) und Android-OS- basiertes Telefon/Tablet. Android/iOS: 1. Stellen Sie sicher, dass Ihr Gerät mit demselben Netzwerk verbunden ist wie das ViewBoard. 2. Scannen Sie den am ViewBoard angezeigten QR-Code, wenn Sie das Programm direkt vom Server herunterladen möchten, oder laden Sie es aus dem Google Play Store oder Apple Store herunter.
Seite 85: Von Einem Mobilgerät, Das Anmerkungen Unterstützt, Übertragen
Von einem Mobilgerät, das Anmerkungen unterstützt, übertragen Element Beschreibung Umschalten Zum Ein- oder Ausblenden der Werkzeugleiste Startseite Zum Zurückkehren zur Startseite Zurück Zum Zurückkehren zum vorherigen Bildschirm Ordner Zum Anzeigen oder Öffnen der internen Datei des Mobilgerätes Tippen Sie auf Bildschirmfreigabe Bildsschirmfreigabe (Android 5.0 und aktueller werden unterstützt) Berührung...
Seite 86: Anzeigeaufnahme
Anzeigeaufnahme Erfassen Sie alles, was angezeigt wird, in einem Videoformat. So starten Sie die Anwendung Anzeigeaufnahme: 1. Wählen Sie das Symbol von Anzeigeaufnahme im Anwendungen-Schubfach. 2. Tippen Sie auf das Aufnahmesymbol und wählen Sie die bevorzugte Aufnahmekonfiguration. Tippen Sie dann auf das Häkchen. 3.
Seite 87: Air Class
Air Class Zeigt Quiz-Fragen am ViewBoard und ermöglicht bis zu 30 mobilen Nutzern das externe Einreichen von Antworten. Unabhängig davon, ob Fragen mit Einzel- oder Mehrfachauswahl genutzt werden, zeichnet das ViewBoard die Ergebnisse für jedes verwendete Gerät auf. Netzwerkinformationen • PC (Windows/Mac/Chromebook) und Tablet/Mobilgeräte (iOS/Android) sowie das ViewBoard müssen mit demselben LAN-Netzwerk-Subnetz verbunden werden.
Seite 88 Air Class starten: 1. Tippen Sie auf das Auslösesymbol der Symbolleiste und wählen Sie das Symbol für weitere Tools. Wählen Sie dann das Symbol von Air Class. 2. Wählen Sie „Enter the class (Kurs beitreten)“. 3. Wählen Sie aus den verfügbaren interaktiven Funktionen im unteren Bildschirmbereich.
Seite 89: Voter (Wähler)
Voter (Wähler) 1. Wählen Sie zur Auswahl des gewünschten Antworttyps das Symbol Single choice (Einzelauswahl) oder Multiple choice (Mehrfachauswahl). 2. Lassen Sie die Teilnehmer starten, indem Sie BEGIN VOTING (ABSTIMMUNG STARTEN) antippen. 3. Wenn die Teilnehmer fertig sind und OK antippen, zeigt das ViewBoard den Namen des Teilnehmers am Bildschirm.
Seite 90 6. Wählen Sie die richtige Antwort und Anzeigte der richtigen Rate. 7. Klicken Sie auf das Erläutern-Symbol ( ) zur weiteren Analyse des Themas. 90 90...
Seite 91: Judge (Beurteilen)
Judge (Beurteilen) 1. Lassen Sie die Teilnehmer einen Wahr/Falsch-Fragebogen starten, indem Sie BEGIN VOTING (ABSTIMMUNG STARTEN) antippen. 2. Wenn die Teilnehmer fertig sind und OK antippen, zeigt das ViewBoard den Namen des Teilnehmers am Bildschirm. 3. Tippen Sie zum Beenden des Quiz auf FINISH VOTING (ABSTIMMUNG BEENDEN). 4.
Seite 92: Responder (Antwortender)
5. Wählen Sie die richtige Antwort und Anzeigte der richtigen Rate. 6. Klicken Sie auf das Erläutern-Symbol ( ) zur weiteren Analyse des Themas. Responder (Antwortender) Teilnehmer müssen sich mit dem Antworten beeilen und zum Einsenden ihrer Antwort auf OK tippen. 92 92...
Seite 93: Selector (Wähler)
Selector (Wähler) 1. Wählen Sie das Wähler-Symbol. 2. Legen Sie die Anzahl der auszuwählenden Teilnehmer fest. Hinweis: Die Anzahl Teilnehmer, die ausgewählt werden können, basiert auf der Gesamtanzahl Teilnehmer. 3. Tippen Sie zum Starten der Zufallsauswahl auf START. 4. Daraufhin wird der Name des ausgewählten Teilnehmers angezeigt. Grouping (Gruppierung) Wählen Sie das Symbol, um Teilnehmer Gruppen zuzuweisen.
Seite 94: Message (Mitteilung)
Message (Mitteilung) So erlauben Sie Nachrichten: 1. Tippen Sie zum Aktivieren der Funktion auf das Nachricht-Symbol. 2. Teilnehmer wählen das Nachricht-Symbol zum Ändern der Nachrichtenschnittstelle. 3. Teilnehmer geben ihre Nachricht ein und wählen dann SEND (SENDEN). 4. Die Nachricht läuft im oberen Bereich von ViewBoard durch. Manager Wählen Sie das Symbol, damit weitere Teilnehmer dem Kurs beitreten können.
Seite 95: Andere Standardanwendungen
Andere Standardanwendungen vSweeper Löschen Sie nicht benötigte Daten und unerwünschte Dateien. Advanced Settings (Erweiterte Einstellungen) können ebenso entsprechend den Nutzeranforderungen angepasst werden. 95 95...
Seite 96: Bildschirmsperre
Bildschirmsperre Legen Sie ein Kennwort zur Bildschirmsperre fest und aktivieren Sie die Bildschirmsperre. Hinweis: Falls Sie das Kennwort vergessen, können Sie zum Wiederherstellen des Standardkennwortes INPUT-0-2-1-4 an der Fernbedienung drücken. Zum Einstellen des Kennwortes der Bildschirmsperre: 1. Navigieren Sie zu: Settings (Einstellungen) > Personal (Persönlich) > Password for screen lock (Kennwort für Bildschirmsperre) oder wählen Sie das Bildschirmsperre-Symbol in der Anwendungsliste.
Seite 97: Chrome
Chrome Webbrowser zum Surfen im Internet. WPS Office Erstellen, bearbeiten und betrachten Sie Dokumente, Memos, Präsentationen und Tabellen. 97 97...
Seite 98: Folders (Ordner)
Folders (Ordner) 1. Speichergeräte Wählen Sie ein geeignetes Speichergerät. 2. Symbole Element Beschreibung Zum Beenden anklicken. Beenden Zum Anordnen der Dateien anklicken. Anordnen Zum Anzeigen der Dateien im Miniaturbildmodus anklicken. Miniaturbild Zum Anzeigen der Dateien im Listenmodus anklicken. Liste Zum Auswählen von Dateien anklicken. Auswahl Zum Zufügen eines Ordners anklicken.
Seite 99 3. Dateityp-Menü Element Beschreibung Alle Typen Alles Dokument Office-Dateien Von myViewBoard gespeichertes Bild, seitliche Hinweis Symbolleiste und Bildschirmaufnahmetaste an der Fernbedienung. Bild Bilddateien Medien Audio- und Videodateien 4. Dateiinformationen Anzeige von Bildvorschau, Name, Größe, Auflösung und Erstellungsdatum des Bildes. 5. Hauptanzeigebereich Zeigt Dateien des ausgewählten Typs.
Seite 100: Rs-232-Protokoll
RS-232-Protokoll Dieses Dokument beschreibt die Schnittstellenspezifikationen und Softwareprotokolle der RS-232-Kommunikation zwischen ViewSonic-LFD und PC oder anderen RS-232-fähigen Steuergeräten. Das Protokoll enthält drei Befehlsabschnitte: • Festlegen-Funktion • Abrufen-Funktion • Fernbedienungssignale weiterleiten Hinweis: Nachstehend wird der Begriff „PC“ stellvertretend für sämtliche Geräte verwendet, die per RS-232-Protokoll mit dem Anzeigegerät kommunizieren können.
Seite 101: Lan-Hardware-Spezifikationen
LAN-Hardware-Spezifikationen ViewSonic-LFD-Kommunikationsport an der Rückseite: 1. Anschlusstyp: 8P8C RJ45 2. Pinbelegung: Signal Anmerkung Ausgabe vom Display Ausgabe vom Display Eingabe an Display BI_D3+ Bei 1G BI_D3- Bei 1G Eingabe an Display BI_D4+ Bei 1G BI_D4- Bei 1G Rahmen Masse RS232-Kommunikationseinstellungen - Baudrate wählen:...
Seite 102: Protokoll
Protokoll Festlegen-Funktion lauschen Der PC kann das Anzeigegerät mit bestimmten Aktionen steuern. Über die Festlegen-Funktion können Sie bestimmte Anzeigegerätfunktionen über die RS-232- Schnittstelle von extern steuern. Ein Festlegen-Datenpaket besteht aus 9 Bytes. Festlegen-Funktionsbeschreibung: Länge: Paket-Gesamtlänge ohne „CR“ in Bytes LFD-ID Identifizierung jedes Displays (01 bis 98, Standard ist 01) ID „99“...
Seite 103 Beispiel 1: Helligkeit bei Display (02) auf 76 einstellen, gültiger Befehl Senden (Hexadezimalformat) Name Länge Befehlstyp Befehl Wert 1 Wert 2 Wert 3 0x30 0x38 0x73 0x24 0x30 0x37 0x36 0x0D 0x32 Antwort (Hexadezimalformat) Name Länge Befehlstyp 0x30 0x34 0x2B 0x0D 0x32 Beispiel 2: Helligkeit bei Display (02) auf 75 einstellen, KEIN gültiger Befehl...
Seite 104: Wertebereich
Tabelle: Festlegen-Funktionen A. Basisfunktion Festlegen- Länge ID Befehl Befehl Wertebereich Anmerkungen Funktion Typ (ASCII) Code Code (drei ASCII-Bytes) (ASCII) (Hex) Ein/aus (Bereitschaft) 000: STBY 1. Die Einschaltung 001: Ein per LAN-Steuerung funktioniert nur in bestimmten Modi. Beachten Sie für Details die Bedienungsanleitung des Displays.
Seite 105 Tastensperre 000: Freigeben *Einzelheiten finden Sie 001: Sperren im Hinweis Menüsperre > 000: Freigeben *Einzelheiten finden Sie 001: Sperren im Hinweis Nummer 000~009 *3.1.1 Bedienfeld 000: Aufwärts *3.1.1 001: Abwärts 002: Links 003: Rechts 004: ENTER 005: INPUT 006: MENU/(EXIT) 007: EXIT Fernbedienung 000: Deaktivieren...
Seite 106: Optionale Funktion
B. Optionale Funktion Festlegen- Länge ID Befehl Befehl Wertebereich Anmerkungen Funktion Typ (ASCII) Code Code (drei ASCII-Bytes) (ASCII) (Hex) Kontrast 000 ~ 100 Bildschärfe 000 ~ 100 Farbe & 000 ~ 100 Farbton ‘ 000 ~ 100 Hintergrundbeleuchtung 000: Aus Ein_Aus 001: Ein Farbmodus...
Seite 107 Kachelmodus 000: Aus (für Videowand) 001: Ein Kachelkompensation 000: Aus (für Videowand) 001: Ein Kompensation der Blendenbreite H. Kacheln durch 01x~09x: H (für Videowand) V-Monitore 0x1~0x9: V 1. 2. Zeichen für H. Monitore 2. 3. Zeichen für V. Monitore Kachelposition 001~025 (für Videowand) Kopieren Sie den...
Seite 108: Abrufen-Funktion Lauschen
Abrufen-Funktion lauschen Der PC kann bestimmte Informationen vom LFD abfragen. Ein Abrufen-Paket besteht ähnlich wie ein Festlegen-Paket aus 9 Bytes. Beachten Sie, dass das Wert- Byte grundsätzlich 000 enthält. Abrufen-Funktionsbeschreibung: Länge: Paket-Gesamtlänge ohne „CR“ in Bytes. TV/DS-ID Identifizierung jedes TV/DS (01 bis 98, Standard ist 01). Befehlstyp Befehlstyp identifizieren, „g“...
Seite 109 Beispiel 1: Helligkeit von TV-05 abrufen; dieser Befehl ist gültig. Der Helligkeitswert ist 67. Senden (Hexadezimalformat) Name Länge Befehlstyp Befehl Wert 1 Wert 2 Wert 3 0x30 0x38 0x67 0x62 0x30 0x30 0x30 0x0D 0x35 Antwort (Hexadezimalformat) Name Länge Befehlstyp Befehl Wert 1 Wert 2 Wert 3 0x30...
Seite 110 Tabelle: Abrufen-Funktionen A. Basisfunktion Abrufen- Antwort- Länge ID Befehl Befehl Anmerkungen Funktion bereich Typ (ASCII) Code Code (drei ASCII-Bytes) (ASCII) (Hex) Helligkeit abrufen 000 ~ 100 Hintergrundbeleuchtung 000 ~ 100 1. Bei einer Android- abrufen Plattform, deren *3.2.0 Hauptmodus per Hintergrundbeleuchtung gesteuert und andere Quellen per Helligkeit...
Seite 111 MAC-Adresse abrufen (bei Modellen mit LAN) Antwort im neuen 32-Byte- Format *3.2.0 IP-Adresse abrufen (bei Modellen mit LAN) *3.2.0 Antwort im neuen 32-Byte- Format*3.2.0 Seriennummer abrufen Antwort im neuen 32-Byte- Format*3.2.0 *3.2.0 FW-Version abrufen Antwort im neuen 32-Byte- *3.2.0 Format*3.2.0 Hinweis: ...
Seite 112 6. Beispiel zum Abrufen der FW-Version Angenommen, die FW-Version lautet 3.02.001 Senden: 0x 38 30 31 67 38 30 30 30 0D (FW-Version abrufen) Antwort: 0x 32 30 31 72 38 33 2E 30 32 2E 30 30 31 00 00…00 00 0D...
Seite 113 B. Optionale Funktion Abrufen- Länge ID Befehl Befehl Antwortbereich Anmerkungen Funktion Typ (ASCII) Code Code (drei ASCII-Bytes) (ASCII) (Hex) Kontrast abrufen 000 ~ 100 Schärfe abrufen 000 ~ 100 Farbe abrufen 000 ~ 100 Farbton abrufen 000 ~ 100 Hintergrundbeleuchtung 000: Aus Ein_Aus abrufen 001: Ein...
Seite 114 2. Beispiel zum Abrufen der Zeit Angenommen, die aktuelle Uhrzeit von Display 01 ist wie folgt: Zeit: 16:27:59 Senden: 0x 38 30 31 67 33 48 30 30 0D (Zeit abrufen: Stunde) Antwort: 0x 38 30 31 72 33 48 31 36 0D („H16“) Senden: 0x 38 30 31 67 33 4D 30 30 0D (Zeit abrufen: Minute) Antwort:...
Seite 115 C. Automatische Antwort *3.2.1 Das Display sendet die/den aktualisierten Datum/Status, ohne eine Anfrage vom Host zu erhalten, wann immer folgende(r) Daten/Status über eine der verfügbaren Methoden geändert werden/wird: Fernbedienung, Tasten an der Vorderseite oder Touchscreen. • Zum Ein- und Ausschalten •...
Seite 116: Fernbedienungssignale Weiterleiten
Fernbedienungssignale weiterleiten Wenn das Anzeigegerät vom PC auf Weiterleitung der Fernbedienungssignale eingestellt wird, sendet das Anzeigegerät als Reaktion auf Fernbedienungstastenbetätigung ein 7-Bytes-Paket (gefolgt von CR). In diesem Modus wirkt sich die Fernbedienung nicht auf die Funktion des Displays aus. Zum Beispiel: Die Taste VOL + bewirkt keine Änderung der Lautstärke des Displays, sondern sendet stattdessen den Lautstärke-erhöhen-Code über die RS-232- Schnittstelle an den PC.
Seite 117 Lautstärke vermindern (-) Stumm Kanal/Seite aufwärts (+)/ Helligkeit + Kanal/Seite aufwärts (-)/ Helligkeit - Ein/Aus SOURCE (Eingang) SLEEP MENU Aufwärts Abwärts Links (-) Rechts (+) OK (Enter, Einstellen) EXIT (F1) ■ Grün (F2) ■ Gelb (F3) ■ Blau (F4) ■ Hinweis: ...
Seite 118 2-2. Wenn das Display eingeschaltet ist und den IR-Betriebscode empfängt: Das Anzeigegerät leitet den Ein/Aus-Code per RS-232 weiter, schaltet sich anschließend ab. 2-3. Wenn Betriebssperre festlegen aktiviert ist, reagiert das Display nicht auf Betätigung der Ein-/Austaste. Bei gedrückt gehaltenen Tasten werden Lautstärke-erhöhen- und Lautstärke- vermindern-Codes wiederholt ausgegeben.
Seite 119: Anhang
Anhang Technische Daten Element Kategorie Technische Daten Modell P/N. IFP6532 IFP7532 IFP8632 VS18471 VS18472 VS18473 Bildschirmgröße 65.5” 74.5” 85.5” Eingangssignal 2 x HDMI 1 x VGA 1 x Audioeingang 1 x LAN (RJ-45) 4 x USB Type-A (2.0) Ausgangssignal 1 x Audioausgang 1 x USB Type-B Lautsprecher 2 x 10 W...
Seite 120: Anzeigemodi
Anzeigemodi VGA-Modus Auflösung Bildfrequenz (@) 1280 x 1024 60Hz 1600 x 1200 60Hz 1920 x 1080 60Hz HDMI-Modus Auflösung Bildfrequenz (@) 640 x 480 60Hz 800 x 600 60Hz 1024 x 768 60Hz 1280 x 960 60Hz 1920 x 1080 60Hz 3840 x 2160 24Hz, 25Hz, 30Hz, 50Hz, 60Hz...
Seite 121: Problemlösung
Problemlösung Dieser Abschnitt beschreibt einige allgemeine Probleme, die bei Verwendung des ViewBoard auftreten könnten. Problem Lösungsvorschläge Fernbedienung 1. Vergewissern Sie sich, dass sich keine funktioniert nicht Hindernisse zwischen Fernbedienung und Fernbedienungsempfänger befinden. 2. Überzeugen Sie sich davon, dass die Batterien richtig in die Fernbedienung eingelegt wurden.
Seite 122 Touch-Funktion Problem Lösungsvorschläge 1. Vergewissern Sie sich, dass die Treiber richtig Touch-Funktionen arbeiten nicht installiert wurden. 2. Installieren Sie den/die Treiber neu. 3. Vergewissern Sie sich, dass das Gerät richtig installiert wurde. 4. Vergewissern Sie sich, dass der Touchpen in Ordnung ist.
Seite 123: Wartung
Bildschirm oder Gehäuse. Bestimmte chemische Reinigungsmittel können die Bildfläche und/oder das Gehäuse des Gerätes beschädigen. • ViewSonic® haftet nicht für Schäden, die durch den Einsatz solcher ammoniak- oder alkoholhaltigen Reinigungsmittel verursacht werden. Hinweis: Falls sich Feuchtigkeit unter dem Glas niederschlagen sollte, lassen Sie...
Seite 124: Informationen Zu Richtlinien Und Service
Informationen zu Richtlinien und Service Informationen zur Konformität Dieser Abschnitt behandelt sämtliche Verbindungsanforderungen und Erklärungen bezüglich behördlicher Vorschriften. Bestätigte entsprechende Anwendungen beziehen sich auf Typenschilder und relevante Kennzeichnungen am Gerät. Industry-Canada-Erklärung CAN ICES-003(B) / NMB-003(B) CE-Konformität für europäische Länder Dieses Gerät stimmt mit der EMV-Richtlinie 2014/30/EU und der Niederspannungsrichtlinie 2014/35/EU überein.
Seite 125: Rohs2-Konformitätserklärung
RoHS2-Konformitätserklärung Dieses Produkt wurde in Übereinstimmung mit der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates zur Beschränkung des Einsatzes bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräte (RoHS2-Richtlinie) entwickelt und hergestellt und gilt als mit den vom Ausschuss für die Anpassung der Richtlinien an den technischen Fortschritt festgelegten maximalen Konzentrationen wie nachstehend gezeigt übereinstimmend: Empfohlene maximale...
Seite 126: Indische Beschränkung Zu Gefährlichen Stoffen
Gewichtsprozent bei Cadmium untersagt, unter Berücksichtigung der Ausnahmen in Schedule 2 der Vorschrift. Entsorgung zum Ende der Einsatzzeit ViewSonic® nimmt den Umweltschutz sehr ernst, verpflichtet sich daher zu umweltfreundlichen Lebens- und Arbeitsweisen. Vielen Dank für Ihre Mitwirkung an einem intelligenteren, umweltfreundlicheren Einsatz moderner Computertechnik.
Seite 127: Hinweise Zum Urheberrecht
Haftungsausschluss: Die ViewSonic® Corporation haftet nicht für technische oder inhaltliche Fehler sowie für Auslassungen dieser Dokumentation. Ferner übernimmt die ViewSonic Corporation keine Haftung für Folgeschäden, die durch Einsatz der Begleitmaterialien oder Nutzung und Leistung des Produktes entstehen. Im Zuge ständiger Qualitätsverbesserung behält sich die ViewSonic® Corporation vor, technische Daten des Produktes ohne Vorankündigung zu ändern.
Seite 128: Kundendienst
Für technischen Support oder Produktkundendienst beachten Sie die nachstehende Tabelle oder kontaktieren Ihren Wiederverkäufer. Hinweis: Sie müssen die Seriennummer des Produktes angeben. Land/Region Webseite Land/Region Webseite Asien-Pazifik-Raum und Afrika Australia Bangladesh www.viewsonic.com/au/ www.viewsonic.com/bd/ 中国 (China) www.viewsonic.com.cn 香港 (繁體中文) www.viewsonic.com/hk/ Hong Kong (English) India www.viewsonic.com/hk-en/ www.viewsonic.com/in/...
Seite 129: Eingeschränkte Garantie
ViewSonic® gewährleistet im Rahmen der Garantiezeit, dass unsere Produkte frei von Material- und Herstellungsfehlern sind. Falls sich ein Produkt innerhalb der Garantiezeit als defekt erweisen sollte, nimmt ViewSonic® nach eigenem Ermessen entweder eine Reparatur oder einen Austausch des Produktes gegen ein gleichwertiges Produkt vor.
Seite 130 • Übergeben oder senden Sie das Produkt ausreichend frankiert in der Originalverpackung an den autorisierten ViewSonic®-Kundendienst oder direkt an ViewSonic®. • Zusätzliche Informationen und Anschriften des nächsten ViewSonic®- Kundendienstes erhalten Sie von ViewSonic®. Einschränkung impliziter Gewährleistungen: Es gibt keinerlei Gewährleistungen, ob ausdrücklich oder implizit, welche sich über den hierin erwähnten Umfang hinaus erstrecken;...
Seite 131 Vertrieb außerhalb der USA und Kanadas: Bei Fragen zur Garantie und zu Serviceleistungen zu ViewSonic®-Produkten, die außerhalb der USA und Kanadas vertrieben werden, wenden Sie sich an ViewSonic® oder Ihren ViewSonic®-Händler vor Ort. Die Garantiezeit dieses Produktes auf dem chinesischen Festland (ausgenommen Hongkong, Macau und Taiwan) unterliegt den Bedingungen und Konditionen der Wartungsgarantiekarte.
Seite 132 C0 M91 Y72 K24 Process Color C0 M0 Y0 K100 Process Color C0 M91 Y72 K24 Process Color Pantone Black C Spot Color Pantone 187 C Spot Color...

Diese Anleitung auch für:

Ifp6532-2 Ifp7532-2 Ifp8632-2 Vs18471 Vs18472 Vs18473

ViewSonic IFP32-2-Serie Bedienungsanleitung

Quicklinks

Verwandte Anleitungen für ViewSonic IFP32-2-Serie

Inhaltszusammenfassung für ViewSonic IFP32-2-Serie

Diese Anleitung auch für:

Inhaltsverzeichnis
