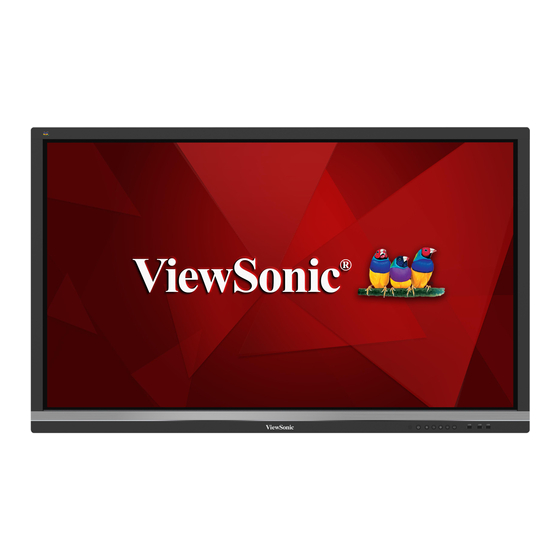

ViewSonic IFP8650 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. ViewSonic Anleitungen
  4. Touchscreen Monitoren
  5. IFP8650
  6. Bedienungsanleitung

ViewSonic IFP8650 Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für IFP8650:
Inhaltsverzeichnis

Werbung

Quicklinks

IFP5550/IFP6550/IFP7550/IFP8650
Commercial Touch Display
Bedienungsanleitung
Modellnummer: VS17121/VS16954/VS16876/VS16874

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für ViewSonic IFP8650

Inhaltszusammenfassung für ViewSonic IFP8650

  • Seite 1 IFP5550/IFP6550/IFP7550/IFP8650 Commercial Touch Display Bedienungsanleitung Modellnummer: VS17121/VS16954/VS16876/VS16874...
  • Seite 2 ViewSonic entschieden haben Mit mehr als 30 Jahren als weltweit führender Anbieter visueller Lösun- gen verfolgt ViewSonic das Ziel, die Erwartungen der Welt an Tech- nologieentwicklung, Innovation und Einfachheit zu übertreffen. Wir bei ViewSonic glauben, dass unsere Produkte das Potenzial besitzen, einen positiven Einfluss auf die Welt zu haben;...

  • Seite 3: Übereinstimmungserklärung

    Übereinstimmungserklärung HINWEIS: Dieser Abschnitt befasst sich mit sämtlichen zutreffenden Vorgaben und diesbezüglichen Informationen. Bei den entsprechenden Anwendungen beachten Sie bitte die Angaben auf dem Typenschild und die Kennzeichnungen am Gerät selbst. FCC-Hinweise Dieses Gerät erfüllt alle Anforderungen des Teils 15 der FCC-Bestimmungen. Der Betrieb muss die folgenden zwei Bedingungen erfüllen: (1) Das Gerät darf keine schädlichen Interferenzen verursachen, und (2) das Gerät muss alle empfangenen Interferenzen inklusive der Interferenzen, die eventuell einen unerwünschten Betrieb...

  • Seite 4: Ce-Konformität Für Europäische Länder

    CE-Konformität für europäische Länder Das Gerät erfüllt die Anforderungen der EMV-Richtlinie 2014/30/EU und der Niederspannungsrichtlinie 2014/35/EU. Die folgende Information gilt nur für Mitgliedsstaaten der EU: Das rechts gezeigte Symbol weist auf Konformität mit der Richtlinie über Elektround Elektronik-Altgeräte (WEEE) 2012/19/EU hin. Produkte, die nicht diese Kennzeichnung tragen, dürfen nicht im kommunalen Abfall entsorgt werden, sondern müssen in dem Rücknahmeund Sammlungssystem entsorgt werden, das je nach Land...

  • Seite 5: Rohs2-Konformitätserklärung

    RoHS2-Konformitätserklärung Dieses Produkt wurde gemäß den Anforderungen der EG-Richtlinie 2011/65/EU zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten (RoHS2-Richtlinie) entworfen und hergestellt und hat sich als mit den maximalen Konzentrationswerten, die der europäischen Ausschuss für die technische Anpassung (Technical Adaptation Committee; TAC) festgelegt hat, wie folgt konform erwiesen: Vorgeschlagene maximale Tatsächliche...

  • Seite 6: Vorsichts- Und Warnhinweise

    Wenn Sie Rauchentwicklung, ungewöhnliche Geräusche oder einen seltsamen Geruch feststellen, schalten Sie den LC-Display sofort aus. Setzen Sie sich mit Ihrem Händler oder mit ViewSonic in Verbindung. Der LC-Display sollte unter solchen Umständen aus Sicherheitsgründen auf keinen Fall weiter verwendet werden.
  • Seite 7 Versuchen Sie nicht, die Sicherheitsvorkehrungen des gepolten Steckers oder Schuko-Stekkers zu umgehen. Ein gepolter Stecker hat zwei Steckerstifte, wovon der eine Stift breiter als der andere ist. Ein Schuko-Stecker hat zwei Steckerstifte und einen dritten Erdungsstift. Der breitere Steckerstift und der dritte Erdungsstift gewährleisten Ihre Sicherheit.

  • Seite 8: Inhaltsverzeichnis

    Inhalt Übereinstimmungserklärung FCC-Hinweise ..................i Industry Canada-Hinweis ..............i CE-Konformität für europäische Länder ..........ii RoHS2-Konformitätserklärung ............iii Vorsichts- und Warnhinweise .............iv Copyright Informationen Produktregistrierung ................2 Notieren Sie ..................2 1. Erste Schritte 1.1 Lieferumfang ................3 1.2 Wandmontageset – Spezifikationen (VESA) ........ 4 2.
  • Seite 9 4. Per OSD-Menü bedienen 4.1 Allgemeine Einstellungen ............16 4.2 Weitere OSD-Einstellungen ............18 4.3 Anmerkung-Menü ............... 21 4.4 Embedded-Player-Bildschirm ............. 27 4.5 Multimedia-Dateidiedergabe ............50 5. Problemlösung 6. Pflege und Wartung 7. Anzeigemodi 7.1 VGA-Modus ................54 7.2 HDMI-Modus ................55 7.3 DP Mode ..................

  • Seite 10: Copyright Informationen

    Microsoft, Windows und das Windows-Logo sind eingetragene Warenzeichen von Microsoft Corporation in den USA und anderen Ländern. ViewSonic, das Logo mit den drei Vögeln, OnView, ViewMatch und ViewMeter sind eingetragene Warenzeichen von ViewSonic Corporation. VESA ist ein eingetragenes Warenzeichen der Video Electronics Standards Association.

  • Seite 11: Produktregistrierung

    Produktregistrierung Bitte besuchen Sie die ViewSonic-Internetseiten Ihrer Region und registrieren Sie Ihr Produkt online; so bleiben Sie über künftige Vorgaben zu Ihrem Produkt auf dem Laufenden und erhalten zusätzliche Informationen automatisch. Sie können das Produktregistrierungsformular auch mit Hilfe der ViewSonic-CD ausdrucken.

  • Seite 12: Erste Schritte

    Copyright © 2016, ViewSonic Corporation. All rights reserved. All trademarks, registered or otherwise, are the property of their respective companies. Disclaimer: ViewSonic Corporation shall not be liable for technical or editorial reeors or omissions contained herein; nor for incidental or consequential damages resulting from furnishing this meterial, or the performance or use of this product.

  • Seite 13: Wandmontageset - Spezifikationen (Vesa)

    • Die Standardabmessungen für Wandmontagesets finden Sie in der obigen Tabelle. • Wenn Sie nach der perfekten Wandhalterung suchen, helfen wir Ihnen unter www.viewsonic.com gerne weiter. Alternativ können Sie sich auch an unseren Kundendienst wenden. • Beim Kauf eines Wandmontagesets erhalten Sie eine detaillierte Installationsanleitung und sämtliche zur Installation erforderlichen Teile.

  • Seite 14: Smart-Whiteboard/Lc-Displaymerkmale

    2. Smart-Whiteboard/LC- DisplayMerkmale Dieser Abschnitt stellt Ihnen die Eigenschaften Ihres Smart-Whiteboards/LC- Displays vor. Hinweis: Die in dieser Bedienungsanleitung beschriebenen Merkmale oder Applikationen können je nach erworbenem Modell abweichen. 2.1 Das Bedienfeld Element Beschreibung Kurz drücken: Zum Einschalten des Gerätes Kurz drücken: Schaltet den Bildschirm ein und aus Gedrückt halten: Schaltet das Gerät ab Zurück zum Embd Player-Hauptbildschirm Zurück zum letzten Embd Player-Bildschirm...

  • Seite 15: Anschlüsse Und Schnittstellen

    Decrease volume Increase volume USB port for Embedded Player and internal PC Receives signals from the remote control 2.2 Anschlüsse und Schnittstellen Press ON/O Terminal Interface Overview Mute Displa curren Blank Freez Nume Press PC ap Nume Close Item Description Element Beschreibung Sourc Zum Anschluss von Anzeigegeräten mit HDMI-Eingang...

  • Seite 16: Die Fernbedienung

    2.3 Die Fernbedienung Press to turn the display Press to scroll down ON/OFF Enter button. Press it to Mute / Unmute select options. Writing software startup Display information of the current input source Shortcut button to exit Blank screen dialog boxes Freeze screen Back Numeric input button...

  • Seite 17: Batterien In Die Fernbedienung Einlegen

    2.4 Batterien in die Fernbedienung einlegen Mit den folgenden Schritten legen Sie Batterien in die Fernbedienung ein. Wir empfehlen, keine unterschiedlichen Batterietypen und keine verbrauchten und frischen Batterien gleichzeitig einzusetzen. Nehmen Sie den Batteriefachdeckel an der Rückseite der Fernbedienung ab. Legen Sie zwei AAA-Batterien ein, achten Sie dabei darauf, dass das „+“-Symbol der Batterien zur „+“-Seite im Batteriefach zeigt.

  • Seite 18: Fernbedienungsbereich

    2.5 Fernbedienungsbereich Die Abbildung zeigt den ungefähren Empfangsbereich des Fernbedienungsempfänger Die Fernbedienung reicht etwa 8 m weit. Sorgen Sie dafür, dass sich keine Hindernisse zwischen Fernbedienung und Fernbedienungsempfänger befinden.

  • Seite 19: Connecting An External Pc

    Connecting an External PC 1. To display video and sound from an external PC follow the instructions below. 3. Display einrichten Note: External PCs can also be connected to the display via HDMI cable. • Connect a VGA cable (15-pin) from your external PC to the VGA IN port Warnung: Damit es nicht zu Verletzungen oder Beschädigungen des Gerätes on the display.

  • Seite 20: Rs232-Verbindung

    3.2 RS232-Verbindung RS232 Serielles Kabel Wenn Sie Ihr Display über ein serielles RS232-Kabel mit einem externen Computer verbinden, können Sie bestimmte Funktionen per PC steuern – beispielsweise Ein-/ Ausschalten, Lautstärkeregelung und mehr.

  • Seite 21: Usb-Peripherie Anschließen

    3.3 USB-Peripherie anschließen An Ihr Smart-Whiteboard können Sie unterschiedlichste USB-Geräte und andere Peripherie anschließen, wie Sie es vom PC gewohnt sind. 1. USB-Peripherie: Verbinden Sie den USB-Stecker des Gerätes mit dem USB-Port Connecting USB Peripherals (USB IN). 2. Netzwerk- und Modemkabel: Schließen Sie das Router-Kabel an den LAN- 1.

  • Seite 22: Av-Anschlüsse

    3.4 AV-Anschlüsse Kamera Videospiel Digitalempfänger Video Satellitenempfänger Videorecorder Video AV-Kabel 1. Verbinden Sie die AV-Eingänge (AV IN) Ihres Displays über ein AV-Kabel mit drei verschiedenfarbigen Steckern mit den AV-Ausgängen eines externen Gerätes. (Steckerfarben am AV-Kabel: Gelb: Video. Rot: Rechter Audiokanal. Weiß: Linker Audiokanal.) 2.

  • Seite 23: Hdmi-Verbindung

    3.5 HDMI-Verbindung HDMI Connections HDMI-Kabel DVD-Player General Setting 1. Verbinden Sie die HDMI-Anschlüsse Ihres Displays über ein HDMI-Kabel mit dem externen Gerät. 2. Schließen Sie das Netzkabel an, schalten Sie das Gerät mit dem Ein-/ Ausschalter an der Rückwand ein. 3.

  • Seite 24: Videoausgang Verbinden

    3.7 Videoausgang verbinden Projector Audio cable HDMI cable Schließen Sie über ein HDMI-Kabel Anzeigegeräte mit HDMI-Eingang an, und verwenden Sie ein Audiokabel zum Anschließen des Toneingangs. Schließen Sie das Netzkabel an, schalten Sie das Gerät mit dem Ein-/ Ausschalter an der Rückwand ein. Schalten Sie das Display mit der POWER-Taste an der rechten Seite des Gerätes ein.

  • Seite 25: Per Osd-Menü Bedienen

    4. Per OSD-Menü bedienen 4.1 Allgemeine Einstellungen So wählen Sie eine Eingangsquelle: Drücken Sie die INPUT-Taste an der Fernbedienung; das Menü mit allgemeinen Einstellungen erscheint. Wechseln Sie dann mit der DOWN-Taste zum Eingangsquelle-Menü. Wählen Sie die gewünschte Eingangsquelle mit den Aufwärts-/Abwärts-/Links-/ Rechtstasten.
  • Seite 26 Hintergrundbeleuchtung anpassen und Flimmerfrei de-/aktivieren: Rufen Sie das Menü mit allgemeinen Einstellungen mit der INPUT-Taste an der Fernbedienung auf. Ziehen Sie das Symbol direkt mit Touch-Stift, um den Wert einzustellen. Tippen Sie zum De-/Aktivieren der Funktion auf das Symbol Flicker Free (Flimmerfrei).

  • Seite 27: Weitere Osd-Einstellungen

    4.2 Weitere OSD-Einstellungen Drücken Sie zur Anzeige des allgemeinen Einstellungsmenüs die MENU-Taste an der Fernbedienung (bei jeder beliebigen Quelle, außer bei Embedded Player). Audioeinstellungen Drehen Sie zur Anpassung der Werte direkt mit dem Touchpen das Lautstärke-, Bässe-, Höhen- oder Balance-Symbol. Oder wählen Sie mit Aufwärts / Abwärts / Links / Rechts ein Symbol und drücken Sie zum Anpassen des Wertes VOL+/ VOL-.

  • Seite 28: Anzeigeeinstellungen

    Bildschirmeinstellungen Tippen Sie zum De-/Aktivieren der Funktion auf Image Sticking Protection (Image-Sticking-Schutz). Klicken Sie zum Ändern des Seitenverhältnisses direkt auf das 4:3- oder 16:9-Symbol. Anzeigeeinstellungen Drehen Sie zur Anpassung der Werte mit dem Touchpen direkt das Helligkeit-, Kontrast-, Farbton- oder Schärfe-Symbol. Oder wählen Sie mit Aufwärts / Abwärts / Links / Rechts ein Symbol und drücken Sie zum Anpassen des Wertes VOL+/VOL-.

  • Seite 29: Einstellung Anpassen

    dem Touchpen. Einstellung anpassen Ziehen Sie das Symbol zur Anpassung des Wertes direkt mit dem Touchpen. Klicken Sie zur automatischen Anpassung direkt auf das Auto-Symbol.

  • Seite 30: Anmerkung-Menü

    4.3 Anmerkung-Menü vPen Anmerkungsmenü Schwebender-Stift-Menü Schnellzugriffmenü Bei der Darstellung beliebiger Eingangsquellen rufen Sie das Anmerkung-Menü auf, indem Sie zwei Finger im Abstand von etwa 2 – 5 cm auf den Bildschirm legen und mindestens 2 Sekunden an dieser Stelle halten. In diesem Modus können Sie lediglich den Touchpen zur Bedienung verwenden.

  • Seite 31: Seitliche Werkzeugleiste

    Seitliche Werkzeugleiste Element Beschreibung Zurück Kehrt zum letzten Bildschirm zurück. (Nur bei Embedded Player) Zum Zurückkehren zum Startbildschirm von Embedded Player antip- Start pen. Schnellzugriffmenü öffnen. (Nur bei Embedded Player) Schnellzugriff Das Schnellzugriffmenü zeichnet die aktuell verwendete App auf vBoard Zum Aufrufen der vBoard-Software Zum Einblenden des Stiftmenüs Zur Erstellung von Anmerkungen im Bild...
  • Seite 32 Vergrößern/verkleinern-Menü einblenden Vergrößern/ verkleinern Zum Anpassen der Vergrößerung/Verkleinerung Vergrößern Zum Vergrößern des aktuellen Bildes Verkleinern Zum Verkleinern des aktuellen Bildes Original Zur Rückkehr zur Originalgröße Werkzeuge Werkzeugmenü einblenden Scheinwerfer Zum Aktivieren des Scheinwerfers Countdown Zum Aktivieren der Countdown-Funktion Stoppuhr Zum Aktivieren der Stoppuhr-Funktion Zum Öffnen der Air Class Air Class...
  • Seite 33 IFP50 bedienen 1. Tippen Sie auf das Symbol ENTER THE CLASS (KURS BEITRETEN). Tippen Sie auf das Symbol Voter (Wähler). Der Bildschirm zur Bedienung per IFP50 wird angezeigt. Wähler Tippen Sie zum Aufrufen des Bildschirms Voter (Wähler) auf das -Symbol. Tippen Sie zum Definieren des Antworttyps auf „Single choice (Einzelauswahl)“...
  • Seite 34 Tippen Sie zum Abschließen der Wahl auf das Symbol Finish (Fertigstellen). Anschließend werden die Antwortstatistiken angezeigt. Wählen Sie die richtige Antwort und Anzeigte der richtigen Rate. Tippen Sie zum Analysieren auf das -Symbol.

  • Seite 35: Nachricht

    Antwortender Tippen Sie zum Aufrufen von Responder (Antwortender) auf . Teilnehmer muss zum Antworten auf das OK-Symbol tippen. Nachricht Zum De-/Aktivieren der Mitteilungsfunktion antippen. Nachricht bedienen 1. Tippen Sie zum Aktivieren der Funktion auf das Symbol Bullet (Nachricht). Teilnehmer können durch Antippen des Symbols Bullet (Nachricht) zum Bildschirm Bullet (Nachricht) wechseln.

  • Seite 36: Embedded-Player-Bildschirm

    4.4 Embedded-Player-Bildschirm Wechseln Sie zur Anzeige des Bildschirms ViewBoard Launcher wie oben gezeigt zur Embedded-Player-Quelle. Element Beschreibung vBoard Zum Aufrufen der vBoard-Software ViewBoard Zum Aufrufen der ViewBoard Cast-Software Cast Browser Zum Aufrufen der Internetseite Apps Zum Aufrufen der Verwaltungsseite der Applikation Embedded Player Netzwerk Zum Aufrufen der Ethernet-Einstellungen...
  • Seite 37 vBoard Element Beschreibung Datei Neu/Öffnen/Datei speichern Start Zur Startseite zurückkehren Apps Zum Aufrufen der Verwaltungsseite der Applikation Embedded Player Einstellun- Einstellungsdialog öffnen Dokument Medien-/Dokumentdatei über Standard-App öffnen öffnen Zum Einblenden eine Parameterdialogs zum Zeichnen mit Stift. Farbe, Stärke und Objektform können über diesen Dialog ausgewählt werden Stift Anschließend zum Starten der Zeichnung Dialog schließen Hinweis: Im Stiftmodus ein Punkt zum Schreiben und drei Punkte zum...
  • Seite 38 ViewBoard Zum Aufrufen der ViewBoard Cast-Software Cast Seite Zur Anzeige der Seitenverwaltung antippen Zum Ein- oder Ausblenden des Rasters antippen Zum Ein- oder Ausblenden der Uhr antippen Zum Verstecken der Werkzeugleiste antippen Zum Verstecken der Werkzeugleiste antippen Hinweis: Zwei Punkte zum Vergrößern/Verkleinern und Navigieren.
  • Seite 39 vBoard Lite Element Beschreibung Menü Zum Einblenden des Untermenüs Beenden Zum Beenden von vBoard Lite Auswahl Zur Auswahl eines Objekts an der Tafel Zum Schreiben oder Festlegen von Art, Farbe und Dicke Stift Hinweis: Im Stiftmodus werden bis zu 10 Punkte beim Schreiben un- terstützt Radierer Zur Verwendung des Radierers antippen...
  • Seite 40 Vorherige Zum Aufrufen der vorherigen Seite Seite Zur Anzeige der Seitenzahl Nächste Zum Aufrufen der nächsten Seite Zur Erstellung einer neuen Datei Öffnen Zum Öffnen einer Datei im Format *.enb Importieren Zum Importieren einer Datei im Format *.jpg Speichern Zum Speichern des aktuellen Inhalts im Format *.enb Exportieren Zum Exportieren des aktuellen Inhalts Bewölkt...
  • Seite 41 Wasserfarben Element Beschreibung Zur Auswahl eines anderen Typs Stift Hinweis: Im Stiftmodus werden bis zu 10 Punkte beim Schrei- ben unterstützt Dicke Zum Ändern der Dicke Farbe wählen, dann antippen und Kreis in Palette zur Anpas- Palette sung der Farbe drehen Pinpette Zum Aufnehmen einer Stiftfarbe Farbscheibe...
  • Seite 42 ViewBoard Cast Zum Ausführen der Applikation ViewBoard Cast auf tippen. Mac- und Windows-Gerät 1. Stellen Sie sicher, dass Ihr Gerät mit demselben Netzwerk verbunden ist wie IFP50. Rufen Sie zum Herunterladen der Applikation die am IFP50 angezeigte Adresse auf. Starten Sie ViewBoard Cast und tippen Sie auf die Symbolnummer am IFP50.
  • Seite 43 1. Stellen Sie sicher, dass Ihr Gerät mit demselben Netzwerk verbunden ist wie IFP50. Geben Sie das am IFP50 angezeigte Kennwort ein. Vom unteren Rand zur Schnelleinstellung von AirPlay nach oben wischen. Wählen Sie das Gerät, daraufhin erscheint der iOS-Bildschirm. Android 1.
  • Seite 44 Mobilgeräteschnittstelle Element Beschreibung Umschalten Zum Ein- oder Ausblenden der Werkzeugleiste Start Zum Zurückkehren zur Startseite Zurück Zum Zurückkehren zum vorherigen Bildschirm Ordner Zum Anzeigen oder Öffnen der internen Datei des Mobilgerätes Bildschirm- Zum Freigeben des Bildschirms anklicken freigabe (unterstützt Android 5.0 und aktueller) Berührung Zum Ändern des Berührungsmodus Zur Erstellung von Anmerkungen im Bild...
  • Seite 45 Zoom Tippen Sie zum Ausführen der Zoom-Anwendung auf 1. Tippen Sie auf Sign In (Anmelden). Geben Sie Ihre E-Mail-Adresse und Ihr Kennwort ein oder melden Sie sich mit Ihrem Google-, Facebook- oder SSO- Konto an. Falls Sie kein Zoom-Konto haben, sollten Sie Sign Up (Registrieren) wählen.
  • Seite 46 Einer Besprechung beitreten 1. Wählen Sie Join a Meeting (Einer Besprechung beitreten). Geben Sie die Besprechungskennung der Besprechung ein, der Sie beitreten möchten. Tippen Sie auf Join Meeting (Besprechung beitreten).
  • Seite 47 Eine sofortige Besprechung starten 1. Wählen Sie Schedule or Host a Meeting (Eine Besprechung planen oder veranstalten). Wählen Sie die Besprechungsoptionen: • Zum Ein- oder Ausschalten von Video wählen. • Zur Nutzung einer persönlichen Besprechungskennung oder einer eindeutigen Besprechungskennung wählen. Tippen Sie auf Start a Meeting (Besprechung starten). Laden Sie Besprechungsteilnehmer ein, indem Sie das Symbol Participants (Teilnehmer) im unteren Bereich des Bildschirms antippen.
  • Seite 48 Visualisierer Zum Ausführen der Applikation Visualizer (Visualisierer) auf tippen. Element Beschreibung Beenden Zum Beenden Auflösung- seinstellun- Zum Ändern der Kameraauflösung Stift Zur Erstellung von Anmerkungen im Bild Bildschir- Zur Erstellung einer Bildschirmaufnahme maufnahme Anpas- In diesem Modus können Sie das Bild mit zwei Fingern vergrößern/ver- sungsmo- kleinern und drehen Vollbild...

  • Seite 49: Aufbewahrer

    Aufbewahrer Zum Ausführen der Applikation Keeper (Aufbewahrer) auf tippen. Element Beschreibung Optimierung Zum Optimieren von System, Speicherbereinigung und mit einem Abfallbereinigung Tastendruck Speicher- Zur Speicherbereinigung bereinigung Abfallberein- Zur Abfallbereinigung igung) Informa- Zum Prüfen der Systeminformationen tionen Beenden Zum Beenden...
  • Seite 50 Bildschirmsperre Zum Festlegen des Kennwortes für die Bildschirmsperre oder zum Aktivieren der Bildschirmsperre auf tippen. Kennwort festlegen Bildschirmsperre aktiviert...
  • Seite 51 Ordner 1. Speichergeräte: Zum Auswählen des gewünschten Speichergerätes mit dem Touchpen antippen. Symbole: Element Beschreibung Zum Beenden anklicken. Beenden Zum Anordnen der Dateien anklicken. Anordnen Zum Anzeigen der Dateien im Miniaturbildmodus anklicken. Miniaturbild Zum Anzeigen der Dateien im Listenmodus anklicken. Liste Zum Auswählen von Dateien anklicken.
  • Seite 52 Dateityp-Menü: Alle: Alle Typen. Dokument: Office-Dateien Hinweis: Von ViewBoard Lite und per Anmerkung-Bildschirmabbildung (Screenshot) gespeicherte Bilder. Bild: Bilddateien Medien: Video- und Audiodateien. Dateiinformationen: Zur Anzeige von Bildvorschau, Name, Größe, Auflösung und Erstellungsdatum des Bildes. Hauptanzeigebereich: Zeigt Dateien des ausgewählten Typs.
  • Seite 53 Browser Ein Webbrowser zum Surfen im Internet.

  • Seite 54: Einstellungen

    Einstellungen • Netzwerkzugriff: Zum Prüfen des aktuellen Netzwerkverbindungsstatus und der Netzwerkparameter des Gerätes. • Freigabe: SAMBA-Dienst für Freigabe. • Anzeige: Passen Sie Standardstartseite, Hintergrundbild, Verschlüsselung des HDMI-Ausgangs, Pixelversatzintervall an. • Speicher: Prüfen Sie die interne Speichergröße. • Apps: Zeigt Informationen zu sämtlichen Applikationen in Embedded Player. • Sicherheit: Zur Anzeige der Anmeldedaten.
  • Seite 55 Apps • AirPlay • Browser • Chrome • Cloud Drive • ES-Dateiexplorer • Ordner • Aufbewahrer • Bildschirmsperre • Einstellungen • vBoard • vBoard Lite • Visualisierer • ViewBoard Cast • WPS Office • Zoom...
  • Seite 56 Cloud Drive Element Beschreibung Konto zufügen Nutzerkonto zufügen. Standardkonto Das aktuelle Bild wird nach Auswahl des Hochladen-Symbols ohne verwenden erneute Kontobestätigung in den Cloud-Speicher hochgeladen. Standarddateinamen Das aktuelle Bild wird nach Auswahl des Hochladen-Symbols beim Speichern ohne Bearbeitung des Dateinamens in den Cloud-Speicher verwenden hochgeladen.

  • Seite 57: Es-Dateiexplorer

    ES-Dateiexplorer Element Beschreibung Netzwerk Untermenü aufrufen. Cloud Bedienungsseite aufrufen. „Grive“-Symbol zum Zufügen eines Cloud-Kontos anklicken.
  • Seite 58 Cloud-Konto zum Zugreifen auf die Cloud-Datei wählen.

  • Seite 59: Multimedia-Dateidiedergabe

    4.5 Multimedia-Dateidiedergabe Medien Codec Dateiendung Bild BMP, JPEG, PNG .bmp, .gif, .jpg, .jpeg, .png H.263, H.264, MJPEG, MPEG2, .3gp, .asf, .asx, .avi, .flv, .m4v, .mkv, Film MPEG4, RV30/40, VP6, Xvid-ASP .mov, .mp4, .mpg, .mpeg, .rmvb, .ts AAC, ALAC, FLAC, MPEG 3, Vorbis, .aac, .ape, .flac, .m4a, .mp3, .ogg, Musik WAV, WMA...

  • Seite 60: Problemlösung

    5. Problemlösung Fernbedienung funktioniert 1. Vergewissern Sie sich, dass sich keine nicht Hindernisse zwischen Fernbedienung und Fernbedienungsempfänger befinden. 2. Überzeugen Sie sich davon, dass die Batterien richtig in die Fernbedienung eingelegt wurden. 3. Prüfen Sie, ob die Batterien ausgewechselt werden müssen.
  • Seite 61 Probleme bei der Videowiedergabe Kein Bild/Kein Ton 1. Prüfen Sie die Stromversorgung. 2. Überprüfen Sie die Signalkabel. 3. Vergewissern Sie sich, dass der interne PC richtig installiert wurde. Bild zittert 1. Überprüfen Sie die Signalkabel. 2. Prüfen Sie, ob das Signal von anderen elektronischen Geräten gestört wird.

  • Seite 62: Pflege Und Wartung

    6. Pflege und Wartung Bitte beherzigen Sie die folgenden Hinweise, damit Ihr Smart-Whiteboard auf lange Zeit wie neu aussieht: • Reinigen Sie das Gerät nicht, falls es zuvor längere Zeit eingeschaltet war. • Trennen Sie das Gerät vor dem Reinigen komplett von der Stromversorgung. • Reinigen Sie den Bildschirm nicht mit Flüssig- oder Sprühreinigern.

  • Seite 63: Anzeigemodi

    7. Anzeigemodi 7.1 VGA-Modus 640x480 60 Hz/72 Hz/75 Hz 720x400 70 Hz 800x600 56 Hz/60 Hz/72 Hz/75 Hz 832x624 75 Hz 1024x768 60 Hz/70 Hz/75 Hz 1152x864 60 Hz/75 Hz 1152x870 75 Hz 1280x768 60 Hz/75 Hz 1280x960 60 Hz 1280x1024 60 Hz/75 Hz 1360x768...

  • Seite 64: Hdmi-Modus

    7.2 HDMI-Modus 640x480 @60Hz/72Hz 720x400 @70Hz 800x600 @60Hz/72Hz 1024x768 @60Hz/70Hz/75Hz 1280x800 @60Hz 1280x1024 @60Hz 1360x768 @60Hz 1440x900 @60Hz 1680x1050 @60Hz 1920x1080 @60Hz @30Hz (HDMI 2/3) 3840x2160 @60Hz (HDMI 1) 480i @60Hz 480p @59Hz/60Hz 576i @50Hz 720p @50Hz/60Hz 576p @50Hz 1080i @50Hz/60Hz 1080p @50Hz/60Hz...

  • Seite 65: Technische Daten

    8. Technische Daten Modell IFP5550 IFP6550 IFP7550 IFP8650 Bildschirmgröße 54.6” 64.5” 74.5” 85.6” Eingangssignal 3 x HDMI 1 x DP 1 x VGA 1 x PC audio 1 x CVBS Ausgangssignal 1 x HDMI 1 x Kopfhörer 1 x SPDIF(coaxial)

  • Seite 66: Rs-232 Protocol

    9. RS-232 Protocol 9.1 Introduction This document describes the hardware interface spec and software protocols of RS232 interface communication between ViewSonic Commercial TV / Digital Signage and PC or other control unit with RS232 protocol. The protocol contains three sections command: • Set-Function...

  • Seite 67: Communication Setting

    9.2.2 Communication Setting - Baud Rate Select: 9600bps (fixed) - Data bits: 8 bits (fixed) - Parity: None (fixed) - Stop Bits: 1 (fixed) 9.2.3 Command Message Reference PC sends to Monitor command packet followed by “CR”. Every time PC sends control command to the Monitor, the Monitor shall respond as follows: 1.
  • Seite 68 Set-Function format Send: (Command Type=”s”) Name Length Command Command Value1 Value2 Value3 Type Byte 1 Byte 2 Byte 1 Byte 1 Byte 1 Byte 1 Byte 1 Byte 1 Byte Count Bytes order NOTE: For VT2405LED-1 and VT3205LED, the set “Power on” command is the exception. Reply: (Command Type=”+”...
  • Seite 69 Reply (Hex Format) Name Length Command Type 0x34 0x30 0x2D 0x0D 0x32 Set-function table Length ID Command Command Value Range Comments Function Type (ASCII) Code (ASCII) Code (Hex) (Three ASCII bytes) Power on/ off 000: STBY Exclude VT2405-1, and (standby) 001: ON VT3205 Input Select...
  • Seite 70 Picture Size 000: FULL (for DS) 001: NORMAL 002: CUSTOM 003: DYNAMIC 004: REAL 000: English Extend the value language 001: French for more supported 002: Spanish languages OSD timeout 005 ~120 Sec Set OSD timeout Power lock 000: Unlock 001: Lock Volume 000 ~ 100...
  • Seite 71 Key Pad 000: UP 001: DOWN 002: LEFT 003: RIGHT 004: ENTER 005: INPUT 006: MENU/EXIT 007: EXIT *2.9.2 Remote 000: Disable Disable: RCU has Control 001: Enable no effect on HDTV. 002: Pass through Enabled: RCU controls the HDTV. This is the power up default on the HDTV.
  • Seite 72 NOTE: 1. Behavior at lock modes Lock Mode Behavior Button Lock 1. Lock all buttons on the front panel and RCU, except for “Power”. 2. All the SET functions should be workable via RS32, even the ones with according hot key in RCU like Mute,…etc. MENU Lock 1.

  • Seite 73: Get-Function Listing

    4. Set Date example Date: 2017-3/15 Send: 0x 38 30 31 73 56 59 31 37 0D (“Y17”) Send: 0x 38 30 31 73 56 4D 30 33 0D (“M03”) Send: 0x 38 30 31 73 56 44 31 35 0D (“D15”) 5.
  • Seite 74 Get-Function format Send: (Command Type=”g”) Name Length Command Command Value1 Value2 Value3 Type Byte 1 Byte 2 Byte 1 Byte 1 Byte 1 Byte 1 Byte 1 Byte 1 Byte Count Bytes order NOTE: Get “Power STBY status” is the exception for VT2405LED-1 and VT3205LED.
  • Seite 75 Example2: Get Brightness from TV-05 , but the Brightness command ID is error and it is NOT in the command table. Send (Hex Format) Name Length Command Command Value1 Value2 Value3 Type 0x38 0x30 0x67 0XD3 0x30 0x30 0x30 0x0D 0x35 Reply (Hex Format) Name Length...
  • Seite 76 Get-Tiling 000: OFF (for DS) Mode 001: ON Get-Tiling 000: OFF (for DS) Compensa- 001: ON Bezel width tion compensation Get-Tiling H 01x~09x: (for DS) by V monitors H monitors 1. 2 digital for 0x1~0x9: H monitors V monitors 2. 3 digital for V monitors Get-Tiling...
  • Seite 77 NOTE: 1. Power on/off log data is replied as 6 sequential strings in following order. 2. Time log data definition Value 1 Value 2 Value 3 On/ Off indicator Month in 2 digits (00~12) Day in two digits (00~31) 0: Off 24-hr formatted Hour (00~23) Minute in 2 digits (00~59) 1: On...
  • Seite 78 3. Get Time log data example Assumed the power-on/off record of display#01 as below 2014-8/31 08:00 On 2014-8/31 22:00 Off 2014-9/1 10:30 On 2014-9/1 11:00 To send “GET-Time log” command Send: 0x 38 30 31 67 31 30 30 30 0D Reply: #1 0x 38 30 31 72 31 01 08 31 0D (On 8/31)
  • Seite 79 6. Get Device Name example Assumed the device name is CDE-5500 Send: 0x 38 30 31 67 34 30 30 30 0D (Get Device Name) Reply: #1 0x 38 30 31 72 34 43 44 45 0D (“C” “D” “E”) #2 0x 38 30 31 72 34 2D 35 35 0D (“-”...

  • Seite 80: Remote Control Pass-Through Mode

    9.3.3 Remote Control Pass-through mode When PC sets the TV/DS to Remote Control Pass through mode, the TV/DS shall send a 7-byte packet (followed by “CR”) in response to RCU button activation. Note, that in this mode the RCU shall have no effect on the TV/DS function. For example: “Volume+”...
  • Seite 81 POWER SOURCES (INPUTS) SLEEP MENU DOWN LEFT (-) RIGHT (+) OK (ENTER, SET) EXIT (F1) ■ GREEN (F2) ■ YELLOW (F3) ■ BLUE (F4) ■ NOTE: This IR-pass-through code is different from the RCU key code. Special control sequence for POWER key under IR-pass through mode. 2-1.

  • Seite 82: Special Mode

    Combination Keys: Special Mode Front Key Pressing Remark (Interval 1 sec.) Button Lock & Un- “VOL-”  “VOL-”  “SETTING”  1. Lock all buttons of front panel and lock “HOME” RCU, except for “Power”. 2. All the SET functions should be workable via RS32, even the ones with according hot key in RCU like Mute,…etc.

  • Seite 83: Weitere Informationen

    Weitere Informationen Kundendienst Für technische Unterstützung oder Kundendienst für Ihr Gerät sehen Sie bitte in der unten stehenden Tabelle nach, oder wenden Sie sich an Ihren Händler. HINWEIS: Sie benötigen die Seriennummer Ihres Geräts. Land/Region Website Telefone E-mail www.viewsoniceurope. www.viewsoniceurope.com/ Deutschland service_deu@viewsoniceurope.com com/de/...

  • Seite 84: Eingeschränkte Garantie

    Sie (a) den mit Datum versehenen Kaufbeleg, (b) Ihren Namen, (c) Ihre Adresse, (d) eine Beschreibung des Problems und (e) die Seriennummer des Produkts vorlegen. Bringen Sie das Produkt in der Originalverpackung zu einem von ViewSonic autorisierten Kundendienstzentrum oder zu ViewSonic. Die Versandkosten werden von Ihnen getragen.
  • Seite 85 Ausschluss von Schadensersatzansprüchen: Die Haftung von viewsonic ist auf die Kosten für die Reparatur oder den Ersatz des Produkts beschränkt. Viewsonic übernimmt keine Haftung für: Sachschäden, die durch Produktfehler verursacht wurden, Schäden durch Hindernisse, Verlust des Produkts, Zeitverlust, entgangenen Gewinn, entgangene Geschäfte, Vertrauensschäden, Störungen von Geschäftsbeziehungen sowie andere wirtschaftliche Verluste, auch bei Kenntnis...
