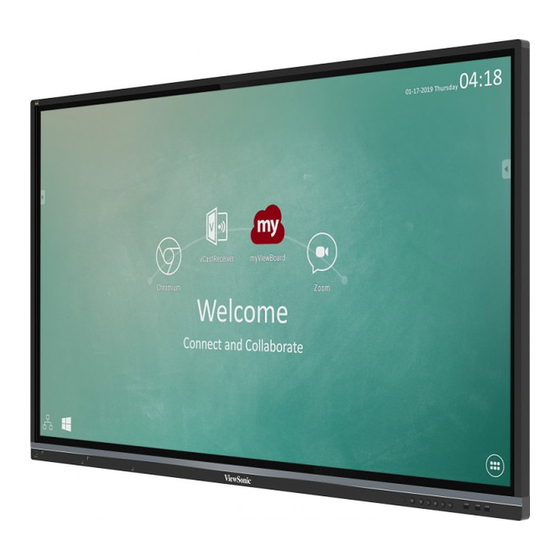

ViewSonic IFP50-2-Series Bedienungsanleitung

Kommerzielles touchdisplay
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

IFP50-2-Serie
Kommerzielles Touchdisplay
Bedienungsanleitung
Modell-Nr. VS17583/VS17342/VS17435/VS16988
P/N: IFP5550-2/IFP6550-2/IFP7550-2/IFP8650-2

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für ViewSonic IFP50-2-Series

Inhaltszusammenfassung für ViewSonic IFP50-2-Series

  • Seite 1 IFP50-2-Serie Kommerzielles Touchdisplay Bedienungsanleitung Modell-Nr. VS17583/VS17342/VS17435/VS16988 P/N: IFP5550-2/IFP6550-2/IFP7550-2/IFP8650-2...
  • Seite 2 Als einer der weltweit führenden Anbieter von visuellen Lösungen verpflichtet sich ViewSonic®, die Erwartungen der Welt an technologische Weiterentwicklung, Innovation und Einfachheit zu übertreffen. Wir bei ViewSonic® glauben, dass unsere Produkt das Potenzial haben, die Welt positiv zu beeinflussen, und wir sind davon überzeugt, dass Ihnen das ViewSonic®-Produkt, für das Sie sich entschieden haben,...

  • Seite 3: Sicherheitshinweise

    Platzieren Sie keine schweren Gegenstände auf dem Gerät oder Anschlusskabeln. • Schalten Sie das Gerät sofort ab und wenden Sie sich an Ihren Händler oder ViewSonic®, falls Sie Rauch, ungewöhnliche Geräusche oder einen komischen Geruch bemerken. Eine weitere Benutzung des Gerätes ist gefährlich. •...
  • Seite 4 • Verwenden Sie nur vom Hersteller angegebene Zusatz- und Zubehörteile. • Falls Sie einen Wagen verwenden, bewegen Sie die Wagen/ Gerät-Kombination äußerst vorsichtig, damit das Gerät nicht umkippt. • Ziehen Sie den Netzstecker aus der Steckdose, falls das Gerät voraussichtlich längere Zeit nicht benutzt wird.

  • Seite 5: Inhaltsverzeichnis

    Inhalt Sicherheitshinweise ............. 3 Einleitung ..............10 Lieferumfang ......................10 Wandmontageset – Spezifikationen (VESA) ............11 Übersicht ......................12 Bedienfeld ......................12 I/O-Blende ......................13 Fernbedienung ...................... 14 Gesten verwenden ....................17 Ein Objekt aus- und abwählen (Klick) ..............17 Anzeigemenüoptionen (Rechtsklick) ..............17 Doppelklick ......................
  • Seite 6 Ihr ViewBoard verwenden ......... 26 Ihr ViewBoard ein-/ausschalten ................26 Ersteinrichtung .....................27 vLauncher – anpassbarer Willkommensbildschirm ..........29 Symbolleiste ......................30 Bildschirmmenü von ViewBoard ................36 General Settings (Allgemeine Einstellungen) ............37 Audio Settings (Audioeinstellungen) ..............39 Screen Settings (Bildschirmeinstellungen) ............40 Display Settings (Anzeigeeinstellungen)..............41 Adjust Settings (Audioeinstellungen) ..............
  • Seite 7 Built-in PC Startup Option (Start-Option für eingebauten PC) ....60 Standby Mode (Bereitschaftsmodus) ............61 Black Screen After Startup (Schwarzer Bildschirm nach Start) ....62 Close Power Off Reminder (Ausschalterinnerung beenden) ..... 62 Password for Screen Lock (Kennwort für Bildschirmsperre) ......63 Input Setting (Eingangseinstellungen) ............
  • Seite 8 Eingebettete Anwendungen und Einstellungen ..74 Eingebettete digitale Whiteboard-App ..............74 myViewBoard ......................74 Floating Bar (Schwebende Leiste) ..............74 Symbolleiste ...................... 74 vBoard Lite ......................76 Benutzeroberfläche: ..................76 Menüoptionen: ....................76 Wasserfarbfunktion ................... 77 ViewBoard Cast ....................78 Cast-Sender von Windows-basierten Geräten, Macbook und Chrome-Geräten. . 79 Cast Sender von Mobilgeräten:iOS-basiertes (iPhone, iPad) und Android-OS-basi- ertes Telefon/Tablet.
  • Seite 9 RS-232-Protokoll ............94 Beschreibung ......................94 RS232-Hardware-Spezifikationen ................94 LAN-Hardware-Spezifikationen ................95 RS232-Kommunikationseinstellungen ..............95 LAN-Kommunikationseinstellungen ..............95 Befehlsmeldungsreferenz ..................95 Protokoll .......................96 Festlegen-Funktion lauschen ................96 Abrufen-Funktion lauschen ................. 102 Fernbedienungssignale weiterleiten ..............110 Anhang ..............113 Technische Daten ....................113 Anzeigemodi .......................114 VGA-Modus ......................

  • Seite 10: Einleitung

    AAA-Batterien x 2 • Klamme x 5 • USB-Kabel • Platte • AV-Kabel • Schraube x 8 ViewSonic Corporation (US/Canada/Latin America) : www.viewsonic.com/support/product-registration : 14035 Pipeline Ave. Chino, CA 91710, USA : 909-468-1240 United States Latin America 1-800-688-6688 http://www.viewsonic.com/la/ service.us@viewsonic.com soporte@viewsonic.com Canada...

  • Seite 11: Wandmontageset - Spezifikationen (Vesa)

    Wandmontageset – Spezifikationen (VESA) inneiis: Bitte beachten Sie zur Installation der Wandhalterung oder der mobilen Halterung die Anweisungen in der Wandmontage- Installationsanleitung. Bitte wenden Sie sich an Ihren Händler vor Ort, wenn Sie weiteres Installationsmaterial benötigen oder das Gerät auf andere Weise montieren möchten.

  • Seite 12: Übersicht

    Überiicht Bedienfeld Nummer Element Beschreibung Zum Einschalten des Gerätes drücken Zum Ein- oder Ausschalten des Bildschirms drücken Zum Ausschalten des Gerätes gedrückt halten Zurück zum Startbildschirm Zurück zum vorherigen Bildschirm Einstellungsmenü aufrufen Vermindert die Lautstärke Erhöht die Lautstärke USB-Port für Embedded Player und internen PC Fernbedienungsempfänger...

  • Seite 13: I/O-Blende

    I/O-Blende Optionaler Steckplatz im PC Optionales WLAN-Modul Nummer Port Beschreibung HDMI-Ausgang Inhalt auf ein anderes Anzeigegerät erweitern USB-Port für Embedded Player USB 2.0 / 3.0 High-Definition-Eingang, zum Anschluss an PC mit HDMI-Ausgang, Digitalempfänger oder andere Videogeräte. • HDMI 1/2/3:Unterstützt bis zu 3840 x 2160 bei HDMI IN 60 Hz, HDCP 2.2 •...

  • Seite 14: Fernbedienung

    Fernbedienung Zum Ein-/Ausschalten des Enter-Taste. Zur Auswahl von Displays drücken Optionen drücken. Stummschaltung ein / aus Scheibsoftware starten Informationen zur aktuellen Schnelltaste zum Schließen Eingangsquelle anzeigen von Dialogfenstern Leeranzeige Zurück Bildschirm einfrieren PC-Leertaste Zifferneingabetaste CH+: Vorherige Seite, PC CH-: Nächste Seite, PC Zum Wechseln zwischen PC-Anwendungen drücken Lautstärke erhöhen / verringern...
  • Seite 15 Batterien in die Fernbedienung einlegen So legen Sie Batterien in die Fernbedienung ein: 1. Nehmen Sie den Batteriefachdeckel an der Rückseite der Fernbedienung ab. 2. Legen Sie zwei AAA-Batterien ein, achten Sie dabei darauf, dass das „+“-Symbol der Batterien zur „+“-Seite im Batteriefach zeigt. 3.
  • Seite 16 Aeichweite des Fernbedienungsempfängers Die Abbildung zeigt die ungefähre Reichweite der Fernbedienung. Die Fernbedienung reicht etwa 8 m weit. Sorgen Sie dafür, dass sich keine Hindernisse zwischen Fernbedienung und Fernbedienungsempfänger befinden.

  • Seite 17: Gesten Verwenden

    Nesten verwenden Berührungsgesten ermöglichen dem Nutzer die Verwendung vordefinierter Befehle ohne eine Tastatur oder Maus. Mit Gesten am ViewBoard kann der Nutzer Objekte aus-/abwählen, die Position eines Objekts ändern, auf Einstellungen zugreifen, digitale Tinte löschen und vieles mehr. Ein Objekt aus- und abwählen (Klick) Tippen Sie zum Aus-/Abwählen von Optionen oder Objekten kurz auf das ViewBoard.

  • Seite 18: Ein Objekt Verschieben

    Ein Objekt verschieben Halten Sie ein Objekt am ViewBoard gedrückt und ziehen Sie es langsam mit Ihrem Finger an die gewünschte Position. Digitale Tinte löschen Verwenden Sie Ihre flache Hand, Handfläche oder Faust am ViewBoad und bewegen Sie Ihre Hand über den Bereich, den Sie löschen möchten.

  • Seite 19: Verbindungen Herstellen

    Verbindungen herstellen Dieser Abschnitt erläutert die Verbindung des ViewBoard mit anderen Geräten. Externe Geräte anschließen USB-Kabel HDMI-Kabel VGA-Verbindung Über VGA verbinden: 1. Verbinden Sie Ihr externes Gerät über ein (15-poliges) VGA-Kabel mit dem VGA IN (VGA-Eingang) des Displays. 2. Schließen Sie den AUDIO OUT (Audioausgang) des externen Gerätes über ein Audiokabel an den AUDIO IN (Audioeingang) des Displays an.

  • Seite 20: Rs-232-Verbindung

    Wenn Sie Ihr Display über ein serielles RS232-Kabel mit einem externen Computer verbinden, können Sie bestimmte Funktionen per PC fernsteuern – beispielsweise Ein-/Ausschalten, Lautstärkeregelung, Eingangsauswahl, Helligkeit und mehr. ViewSonic bietet zudem eine ergänzende Software, vController, mit der Nutzer ihre kommerziellen Displays von ViewSonic über einen externen PC steuern können.

  • Seite 21: Usb-, Netzwerk- Und Mikrofonverbindungen

    USB-, Netzwerk- und Mikrofonverbindungen An Ihr ViewBoard können Sie unterschiedlichste USB-Geräte und andere Peripherie anschließen, wie bei jedem PC. USB-Geräte USB-Kabel Netzwerkkabel Router- und andere Audiokabel Netzwerksignale Netzwerkkabel USB-Peripherie Verbinden Sie den USB-Stecker des Gerätes mit dem USB IN (USB-Port). Netzwerk- und Modemkabel Schließen Sie das Router-Kabel an den LAN IN (LAN-Anschluss) an.

  • Seite 22: Av-In-Verbindung

    AV-IN-Verbindung Kamera Digitalempfänger Videospiel Videorecorder Satellitenempfänger So verbinden Sie Ihr(e) Peripheriegerät(e) über AV: Verbinden Sie die AV IN (AV-Eingänge) Ihres ViewBoard über ein AV-Kabel mit drei verschiedenfarbigen Steckern mit den AV OUT (AV-Ausgängen) eines Peripheriegerätes. Hinweiss: Steckerfarben am AV-Kabel: Gelb: Video. Rot: Rechter Audiokanal. Weiß: Linker Audiokanal.

  • Seite 23: Media-Player-Verbindung

    Media-Player-Verbindung HDMI-Kabel So stellen Sie eine Verbindung zum Media Player her: 1. Verbinden Sie die HDMI-Anschlüsse Ihres ViewBoard über ein HDMI-Kabel mit dem externen Gerät. Schließen Sie das Netzkabel Ihres ViewBoard an, schalten Sie das Gerät mit dem Ein-/Ausschalter an der Rückwand ein. Power (Ein-/Austaste)-Taste an der Schalten Sie das ViewBoard mit der rechten Seite des Gerätes ein.

  • Seite 24: Spdif-Verbindung

    SPDIF-Verbindung Verstärker/Stereoanlage So stellen Sie eine Verbindung zu einem externen Soundsystem her: 1. Verbinden Sie den DIGITAL OUT (Digitalausgang) über ein optisches Kabel mit dem optischen Anschluss Ihres Audiosystems. Schließen Sie das Netzkabel Ihres ViewBoard an, schalten Sie das Gerät mit dem Ein-/Ausschalter an der Rückwand ein.

  • Seite 25: Verbindung Mit Videoausgang

    Verbindung mit Videoausgang Projektor Audiokabel HDMI-Kabel So geben Sie Video über ein Anzeigegerät aus: 1. Verbinden Sie ein HDMI-Kabel mit dem HDMI IN (HDMI-Eingang) Ihres Anzeigegerätes und das andere Ende mit dem HDMI OUT (HDMI-Ausgang) Ihres ViewBoard. 2. Verbinden Sie bei Audio ein Ende eines Audiokabels mit dem AUDIO OUT (Audioausgang) Ihres ViewBoard und das andere Ende mit Ihren Lautsprechern.

  • Seite 26: Ihr Viewboard Verwenden

    Ihr ViewBoard verwenden Ihr ViewBoard ein-/ausschalten 1. Stellen Sie sicher, dass das Netzkabel an das Gerät und eine Steckdose angeschlossen ist, der Ein-/Ausschalter muss sich in der Ein-Position befinden. Netzeingang und Umschalttaste befinden sich an der Unterseite des Gerätes. 2. Schalten Sie das ViewBoard über die Power (Ein-/Austaste) ein.

  • Seite 27: Ersteinrichtung

    Ersteinrichtung Beim ersten Einschalten Ihres ViewBoard startet ein Ersteinrichtungsassistent. 1. Ihre Sprache wählen: 2. Ihre LAN-Verbindung konfigurieren und prüfen: 27 27...
  • Seite 28 3. Ihre Zeitzone zur Festlegung von Datum und Zeit wählen: 4. Ihren bevorzugten Systemmodus wählen: 5. Ihren bevorzugten vLauncher-Modus wählen: 28 28...

  • Seite 29: Vlauncher - Anpassbarer Willkommensbildschirm

    vLauncher – anpassbarer Willkommensbildschirm Symbol Beschreibung Startet die Anmerkungsanwendung myViewBoard Drahtlose Bildschirmfreigabeanwendung, vCastReceiver Zur Einsteck-PC-Quelle wechseln Webbrowser öffnen Cloud-Besprechung öffnen Anwendungsliste inweiss: ViewBoard bietet zwei Hintergrundthemen, Corporate (Unternehmen) und Education (Bildung). 29 29...

  • Seite 30: Symbolleiste

    Symbolleiste Symbole zur Auslösung der Symbolleiste befinden sich am Rand des ViewBoard-Startprogramms und bieten Zugriff auf Ihre Tools. So starten Sie ein Tool: 1. Tippen Sie auf ein Symbol zur Auslösung der Symbolleiste. 2. Tippen Sie auf Ihr gewünschtes Tool-Symbol. Zurück-Symbol Startmenü...
  • Seite 31 Beschreibung Symbol Zurück zum vorherigen Betriebsbildschirm inweiss: Nur bei Embedded Player Zum Startbildschirm von Embedded Player zurückkehren Alle verwendeten eingebetteten Anwendungen anzeigen myViewBoard-Software starten 31 31...
  • Seite 32 Beschreibung Symbol Auf Stift-, Marker-, Lösch- und Speicheroptionen zugreifen 1. Digital Pen (Digitaler Stift) Machen Sie mit roter, schwarzer, blauer oder grüner Tinte Anmerkungen auf der Überlagerung einer Eingangsquelle. inweiss: Die Standardeinstellung des digitalen Stifts unterstützt Schreiben mit bis zu 10 Punkten. 2.
  • Seite 33 Beschreibung Symbol Wandelt den aktuell angezeigten Inhalt in ein Standbild um; anschließend können Sie es vergrößern oder verkleinern inweiss: ViewBoard benötigt eine Sekunden zum Verringern der Bildschirmauflösung auf 1080p. 1. Vergrößern Vergrößert das erfasste Bild. inweiss: Die Bildschirmauflösung wird nach dem Vergrößern verringert.
  • Seite 34 Beschreibung Symbol Countdown Greifen Sie auf den Countdown-Timer mit einer optionalen Alarmeinstellung zu. Zum Anpassen müssen Sie die numerischen Werte berühren und wischen. Tippen Sie dann auf Start. Der Countdown-Timer kann jederzeit angehalten, fortgesetzt oder zurückgesetzt werden. Der Timer wird automatisch verkleinert und in den unteren Bildschirmbereich verschoben, wenn Sie einen anderen Bereich berührt.
  • Seite 35 Beschreibung Symbol Stopwatch (Stoppuhr) Durch Antippen von Start startet die Stoppuhr. Die Stoppuhr kann jederzeit angehalten, fortgesetzt, aufgeteilt oder zurückgesetzt werden. Die Stoppuhr wird automatisch verkleinert und in den unteren Bildschirmbereich verschoben, wenn Sie einen anderen Bereich berühren. Durch erneutes Berühren der Stoppuhr erlangt sie wieder ihre normale Größe und Ausgangsposition.

  • Seite 36: Bildschirmmenü Von Viewboard

    Bildschirmmenü von ViewBoard ViewBoard hat zwei Optionen zum Öffnen des Bildschirmmenüs: Option 1 Vom unteren Bildschirmrand nach oben wischen. Option 2 Setting (Einstellungen)-Taste am Bedienfeld drücken. 36 36...

  • Seite 37: General Settings (Allgemeine Einstellungen)

    General Settings (Allgemeine Einstellungen) So wählen Sie eine Eingangsquelles: Rufen Sie mit der INPUT (Eingabe)-Taste an der Fernbedienung das Menü General Setting (Allgemeine Einstellungen) auf, rufen Sie dann mit der Down (Abwärts)-taste das Menü Input Source (Eingangsquelle) auf. Wählen Sie die gewünschte Eingangsquelle mit der Abwärts-/Aufwärts-/Links-/ Rechtstaste.
  • Seite 38 So stellen Sie die Lautstärke eins: Rufen Sie mit der INPUT-Taste an der Fernbedienung das Menü General Setting (Allgemeine Einstellungen) auf. Wischen Sie zum Anpassen des Wertes direkt über den Lautstärkeregler. Drücken Sie die MUTE-Taste an der Fernbedienung, um die Stummschaltfunktion zu aktivieren oder zu deaktivieren.

  • Seite 39: Audio Settings (Audioeinstellungen)

    Audio Settings (Audioeinstellungen) 1. Drücken Sie die MENU-Taste an der Fernbedienung und wählen Sie das Menü Audio. 2. Passen Sie Lautstärke, Bass, Höhen und Balance direkt durch Berührung und Anpassung der jeweiligen Werte an. Zusätzlich können Sie die Fernbedienung Abwärts-/Aufwärts-/Links-/Rechtstaste nutzen und mit der einen Wert wählen.

  • Seite 40: Screen Settings (Bildschirmeinstellungen)

    Screen Settings (Bildschirmeinstellungen) 1. Drücken Sie die MENU-Taste an der Fernbedienung und wählen Sie das Menü Screen (Bildschirm). 2. Image Sticking Protection (Bildschirmschoner) Zur Reduzierung der Wahrscheinlichkeit eines Memory-Effekts ist dieses Gerät mit einer entsprechenden Schutztechnologie ausgestattet. Wenn der Bildschirm über einen von Ihnen festgelegten Zeitraum ein Standbild anzeigt, aktiviert das Gerät einen Bildschirmschoner, damit sich das Bild nicht „einbrennt“.

  • Seite 41: Display Settings (Anzeigeeinstellungen)

    Display Settings (Anzeigeeinstellungen) 1. Drücken Sie die MENU-Taste an der Fernbedienung und wählen Sie das Menü Display (Anzeige). 2. Passen Sie Helligkeit, Kontrast, Farbton und Schärfe direkt durch Berührung und Anpassung der jeweiligen Werte an. Zusätzlich können Sie die Fernbedienung Abwärts-/Aufwärts-/Links-/Rechtstaste nutzen und mit der einen Wert wählen.

  • Seite 42: Adjust Settings (Audioeinstellungen)

    Adjust Settings (Audioeinstellungen) inweiss: Nur verfügbar, wenn die Eingangsquelle VGA ist. 1. Drücken Sie die MENU-Taste an der Fernbedienung und wählen Sie das Menü Adjust (Anpassen). 2. Passen Sie H. Position, V. Position Takt und Phase direkt durch Berührung und Anpassung der jeweiligen Werte an.

  • Seite 43: Advanced Settings (Erweiterte Einstellungen)

    Advanced Settings (Erweiterte Einstellungen) Wenn die ViewBoard-Quelle Embedded Player ist, tippen Sie zum Aufrufen des Menüs Advanced Settings (Erweiterte Einstellungen) auf das Symbol Advanced Settings (Erweiterte Einstellungen) im Bildschirmmenü. Wireless & Networks (Drahtlos und Netzwerke) Prüfen Sie aktuellen Netzwerkverbindungsstatus, WLAN und BT und errichten Sie einen Drahtlos-Hotspot.

  • Seite 44: Wi-Fi

    Wi-Fi Tippen Sie zum Ein- oder Ausschalten von WLAN auf den On (Ein)-Umschalter. Tippen Sie zu folgenden Zwecken auf das Symbol für weitere Einstellungen: Add Network (Netzwerk zufügen), gespeicherte Saved Networks (Netzwerke anzeigen), Refresh the network list (Netzwerkliste aktualisieren) oder Advanced settings (Erweiterte Einstellungen) anzeigen.

  • Seite 45: Ethernet

    Ethernet Tippen Sie zum Ein- oder Ausschalten von Ethernet auf den On (Ein)-Umschalter. Tippen Sie zur Anzeige von Advanced settings (Erweiterte Einstellungen) auf das Symbol für weitere Einstellungen. Unter Advanced settings (Erweitete Einstellungen) können Sie Einstellungen zu statischer IP und Proxy anpassen. 45 45...

  • Seite 46: Wireless Hotspot (Drahtlos-Hotspot)

    Wireless otspot (Drahtlos- otspot) Tippen Sie zum Ein- oder Ausschalten auf den Umschalter Portable Wi-Fi hotspot (Tragbarer WLAN-Hotspot). Tippen Sie zur Einrichtung von Netzwerkname, Sicherheit und Kennwort auf „Set up Wi-Fi hotspot (WLAN-Hotspot einrichten)“. 46 46...
  • Seite 47 Tippen Sie zum Ein- oder Ausschalten von BT auf den On (Ein)-Umschalter. Wählen Sie ein aufgelisteten Gerät zum Koppeln und Verbinden. Tippen Sie zu folgenden Zwecken auf das Symbol für weitere Einstellungen: Aktualisieren, Gerät umbenennen und empfangene Dateien anzeigen. 47 47...

  • Seite 48: Vpn

    So erstellen Sie ein VPN-Profil: 1. Tippen Sie auf das „+“-Symbol. 2. Geben Sie den gewünschten Namen ein. 48 48...
  • Seite 49 3. Wählen Sie den VPN-Typ. 4. Wählen Sie, ob PPP-Verschlüsselung de-/aktiviert und erweiterte Optionen angezeigt werden sollen. 49 49...

  • Seite 50: Share (Freigabe)

    Share (Freigabe) Der SAMBA-Dienst bietet Dateifreigabe per LAN. Wenn der SAMBA-Dienst aktiviert ist, können Sie das ViewBoard-Dateisystem mit einem PC oder Mobilgerät erkunden. 1. Tippen Sie zum Aktivieren des SAMBA-Dienstes auf das Kästchen, legen Sie dann bei Bedarf ein Kennwort fest. 2.
  • Seite 51 4. Geben Sie Benutzernamen und Kennwort ein, wählen Sie dann OK. 5. Nach erfolgreicher Anmeldung sind die ViewBoard-Dateien verfügbar. 51 51...

  • Seite 52: Device (Gerät)

    Device (Gerät) Passen Sie Theme (Themen-), Display (Anzeige-), Storage (Speicher-) und Sound (Toneinstellungen) an. Theme (Thema) Sie können das Thema Ihres Startprogrammes ändern. inweiss: vLauncher kann nicht entfernt werden. Display (Anzeige) Passen Sie Wallpaper (Hintergrundbild), HDMI Out Encryption (HDMI-Ausgangsverschlüsselung) und Burn-in Protection Interval (Bildschirmschonerintervall) an.

  • Seite 53: Wallpaper (Hintergrundbild)

    Wallpaper ( intergrundbild) Sie können Ihr Hintergrundbild durch Standardbilder ersetzen oder Ihr eigenes Bild verwenden, indem Sie My photos (Meine Fotos) antippen und dann die Bilddatei wählen. 53 53...

  • Seite 54: Hdmi Out Encryption Setting (Hdmi-Ausgangsverschlüsselung)

    HDMI Out Encryption Setting (HDMI-Ausgangsverschlüsselung) Sie können die Verschlüsselungsfunktion ein- oder ausschalten. 54 54...

  • Seite 55: Burn-In Protection Interval (Bildschirmschonerintervall)

    Burn-in Protection Interval (Bildschirmschonerintervall) Diese Einstellung ermöglicht die Programmierung der Zeit zwischen den Bildbewegungen in Minuten. inweiss: Burn-in Protection (Bildschirmschoner) muss zunächst im Bildschirmmenü aktiviert werden. Storage (Lagerung) Sie können den Speicherstatus Ihres ViewBoard prüfen. Sound (Ton) Sie können Berührungsgeräusche aktivieren oder deaktivieren. 55 55...

  • Seite 56: Personal (Persönlich)

    Personal (Persönlich) Hierüber können Sie Einstellungen zu Security (Sicherheit), Startup & Shutdown (Startvorgang und Abschaltung), Language & Input (Sprache und Eingabe), Password for screen lock (Kennwort für Bildschirmsperre), Input (Eingang) und Other Settings (Sonstiges anzeigen) und anpassen. Security (Sicherheit) Prüfen Sie den Anmeldespeicher und die Installationseinstellungen bei unbekannten Quellen.

  • Seite 57: Clear Credentials (Berechtigungsnachweise Löschen)

    Clear Credentials (Berechtigungsnachweise löschen) Löscht alle zuvor installierten Berechtigungsnachweise. inweiss: Vorab geladene Berechtigungsnachweise können nicht gelöscht werden. Unknown Sources (Unbekannte Quellen) Aktivieren Sie die Installation von Apps von unbekannten Quellen. inweiss: Apps von unbekannten Quellen könnten inkompatibel sein. 57 57...

  • Seite 58: Language & Input (Sprache & Eingabe)

    Language & Input (Sprache & Eingabe) Passen Sie Sprache und Eingabemethode des Embedded Player an. Language (Sprache) Wählen Sie aus den verfügbaren Sprachen. Current Keyboard (Aktuelle Tastatur) Aktivieren/deaktivieren Sie die virtuelle Tastatur oder ändern Sie die Standardeingabemethode. 58 58...

  • Seite 59: Existing Keyboard (Existierende Tastatur)

    Existing Keyboard (Existierende Tastatur) Hierüber können Sie erweiterte Eingabeeinstellungen anzeigen und anpassen. 59 59...

  • Seite 60: Startup And Shutdown (Hochfahren Und Herunterfahren)

    Startup and Shutdown ( ochfahren und erunterfahren) Stellen Sie Startkanal, Bereitschaftsmodus, schwarzen Bildschirm nach Startvorgang und Timer ein. Startup Channel (Startkanal) Passen Sie die Startkanalpräferenz an. Built-in PC Startup Option (Start-Option für eingebauten PC) Passen Sie die Startpräferenz des eingebauten PCs an. 60 60...

  • Seite 61: Standby Mode (Bereitschaftsmodus)

    1. Sie müssen ViewSonic die Seriennummer(S/N) Ihres ViewBoard bereitstellen. Das Schild mit der Seriennummer befindet sich in der Nähe der Ein-/Ausgänge. 2. ViewSonic stellt Ihnen daraufhin eine KEY- (FakePowerOff) Datei zur Verfügung. 3. Nach Erhalten der KEY-Datei kopieren Sie diese auf ein USB-Laufwerk.

  • Seite 62: Black Screen After Startup (Schwarzer Bildschirm Nach Start)

    Black Screen After Startup (Schwarzer Bildschirm nach Start) Bei Aktivierung schaltet das ViewBoard die Hintergrundbeleuchtung nach der geplanten Startzeit automatisch ab. Close Power Off Reminder (Ausschalterinnerung beenden) Bei Aktivierung schaltet das ViewBoard das Verzeichnis nach der geplanten Abschaltzeit ohne eine Erinnerung automatisch ab. So fügen Sie einen Zeitplan hinzu: 1.

  • Seite 63: Password For Screen Lock (Kennwort Für Bildschirmsperre)

    Password for Screen Lock (Kennwort für Bildschirmsperre) Legen Sie ein Kennwort für die Bildschirmsperre fest, indem Sie Set (Festlegen) wählen, ein Kennwort eingeben und OK wählen. 63 63...

  • Seite 64: Input Setting (Eingangseinstellungen)

    Input Setting (Eingangseinstellungen) Aktivieren/deaktivieren Sie die Eingangs-Alias-Umschaltung, das Aufwecken bei aktiver Quelle, den automatischen Kanalwechsel, die automatische Suche und stellen Sie die Abschaltung bei ausbleibendem Signal an. Input Alias Switch (Eingangs-Alias umschalten) Bei Aktivierung können Sie Eingangs-Aliase bearbeiten. Wenn die Taste Display (Anzeige) gedrückt wird, werden auch die Quelleninfromationen (unten links) geändert.

  • Seite 65: Wake On Active Source (Aufwecken Bei Aktiver Quelle)

    Wake on Active Source (Aufwecken bei aktiver Quelle) ViewBoard erkennt HDMI- und VGA-Signale im Bereitschaftsmodus. Falls HDMI oder VGA einen Signalausgang hat, schaltet sich das ViewBoard automatisch ein. Auto Search (Auto-Suche) Bei Aktivierung sucht das ViewBoard automatisch nach Eingangsquellen, wenn die aktuelle Quelle kein Signal hat.

  • Seite 66: Other Settings (Weitere Einstellungen)

    Other Settings (Weitere Einstellungen) Passen Sie den Kanal der seitlichen Symbolleiste und Energiespareinstellungen an. Side Toolbar Channel (Kanal seitliche Symbolleiste) Passen Sie die Verfügbarkeit der seitlichen Symbolleiste an. ECO Mode (ECO-Modus) Bei Aktivierung schaltet sich das ViewBoard nach sechzig (60) Minuten Inaktivität der Embedded-Player-Quelle oder nach fünf (5) Minuten einer anderen Eingangsquelle ohne Signal automatisch ab.

  • Seite 67: System

    System Passen Sie Datum und Uhrzeit und erweiterte Einstellungen an und zeigen Sie Informationen über das Gerät. Date & Time (Datum/Zeit) Zum Einstellen von Datum, Uhrzeit und Anzeigeformaten. Automatic Date & Time (Datum und Uhrzeit automatisch) Bei Aktivierung synchronisiert das ViewBoard Datum und Uhrzeit automatisch über das Internet.
  • Seite 68 Select Time Zone (Zeitzone wählen) Wählen Sie aus den verfügbaren Zeitzonen. Select Time Format (Zeitformat wählen) Wählen Sie zwischen 12- und 24-Stunden-Zeitformat. 12-hour Choose Date Format (Datumsformat wählen) Wählen Sie aus verfügbaren Datenformaten. 68 68...

  • Seite 69: About Device (Über Das Gerät)

    About Device (Über das Gerät) Zeigen Sie Informationen zum Embedded Player, Systemaktualisierungen, ID- Einstellungen und Asset-Tag-Einstellungen an. System Update (Systemaktualisierung) Aktualisieren Sie die Firmware per OTA. Legal Information (Rechtliche Informationen) Prüfen Sie Open-Source-Lizenzen. 69 69...
  • Seite 70 Display ID (Anzeigegerät-ID) Ändern Sie die Anzeige-ID. inweiss: Die Anzeige-ID ist für RS-232-Nutzer, der Bereich geht von 01 bis 98. Asset Tag (Asset-Tag) Geben Sie die Asset-Informationen ein. 70 70...

  • Seite 71: Advanced (Erweitert)

    Advanced (Erweitert) Legen Sie den Modus fest, prüfen Sie Apps, ändern Sie Kennwörter und aktivieren/ deaktivieren Sie die Verbindung zum USB-Datenträger. Mode (Modus) • Normal Mode (Normalmodus): Die eingebetteten Bildschirmfreigabe-Apps laufen normal. • Security Mode (Sicherheitsmodus): Die eingebetteten Bildschirmfreigabe-Apps werden entfernt. •...

  • Seite 72: App

    Sie können App-Informationen anzeigen und das Stoppen, Deinstallieren, Verschieben auf USB-Speicher, Löschen von Daten, Leeren des Caches und Löschen von Standardwerten erzwingen. inweiss: • Vorab geladene Apps können nicht deinstalliert werden. • Nicht alle Apps unterstützen die Funktion zum Verschieben auf den USB- Speicher.

  • Seite 73: Password (Kennwort)

    Password (Kennwort) Ändern Sie das Kennwort zum Aufrufen von Advanced setting (Erweiterte Einstellungen). USB Disk Enable (USB-Datenträger aktivieren) Aktivieren/deaktivieren Sie die Verbindung zum USB-Datenträger. Privacy (Privatsphäre) Legen Sie das Intervall des Zugriffs auf den lokalen Dateispeicher fest. ͫ Never (Niemals)s: Lokaler Speicher wird bereinigt und es können keine Dateien mehr gespeichert werden.

  • Seite 74: Eingebettete Anwendungen Und Einstellungen

    Eingebettete Anwendungen und Einstellungen Eingebettete digitale Whiteboard-App In ViewBoard bietet ViewSonic zwei Ausführungen der eingebetteten digitalen Whiteboard-App, myViewBoard und vBoard Lite, zwischen denen Nutzer wählen und mit denen sie Anmerkungen machen können. myViewBoard Floating Bar (Schwebende Leiste) Floating Bar (Schwebende Leiste) verschieben.
  • Seite 75 Radierer zum Entfernen von Objekten oder zum Leeren der Seite. Form/Linie- Formen erstellen, Formfarben wählen, Pfeile einfügen. Schaltfläche Textfeld Erstellt ein Textfeld. Rückgängig- Vorherige Aktionen rückgängig machen. Schaltfläche Wiederholen- Zuvor rückgängig gemachte Aktionen wiederholen. Schaltfläche Seitenwechsel- Seiten wählen, Seiten anordnen, Seiten löschen. Schaltfläche Aktuelle Host-Informationen ein- oder ausblenden.

  • Seite 76: Vboard Lite

    vBoard Lite Benutzeroberfläche: Nächste Menü Seite Aktuelle Beenden Seite Wasser- Wieder- Vorherige Radierer Form Auswählen farbe holen Seite Alles Seite Verschieben Stift Rückgängig bereinigen / Zoomen zufügen Menüoptionen: Zum Erstellen einer neuen Datei anklicken Zum Öffnen der Datei im Format *.enb Öffnen klicken Zum Importieren der Datei im Format *.jpg...

  • Seite 77: Wasserfarbfunktion

    Wasserfarbfunktion Zusätzliches Anmerkungs-Tool-Option in vBoard Lite. Element Beschreibung Zur Auswahl einer anderen Art klicken Stift Hinweis: Im Stiftmodus werden beim Schreiben bis zu 10 Punkte unterstützt Dicke Zum Ändern der Dicke klicken Farbe wählen, dann Kreis an der Palette zum Anpassen Palette der Farbe drücken und drehen Dipper zum Aufnehmen von Farbe für den Stift anklicken...

  • Seite 78: Viewboard Cast

    ViewBoard Cast Unter Einsatz der ViewBoard®-Cast-Software, der vCastReceiver-App, kann das ViewBoard® vCastSender-Laptop-Bildschirme (Windows/Mac/Chrome) und Bildschirme, Fotos, Videos, Anmerkungen und Kameras mobiler Nutzer (iOS/ Android) empfangen. Ein Dualband-WLAN-Zugangspunkt (5 G) wird bevorzugt Per Ethernet-Kabel mit dem WLAN- Zugangspunkt im Raum verbinden Mit demselben Netzwerk (Local Area Network) verbinden, für optimale Übertragung 5-G-Modus wählen Netzwerkinformationen...

  • Seite 79: Cast-Sender Von Windows-Basierten Geräten, Macbook Und Chrome-Geräten

    Cast-Sender von Windows-basierten Geräten, Macbook und Chrome- Geräten. Mac-, Windows-, Chrome-Geräte 1. Stellen Sie sicher, dass Ihr Gerät mit demselben Netzwerk verbunden ist wie das ViewBoard. 2. Besuchen Sie zum Herunterladen der Anwendung die am ViewBoard angezeigte Adresse. 3. Starten Sie ViewBoard Cast und tippen Sie auf die Symbolnummer am ViewBoard.

  • Seite 80: Cast Sender Von Mobilgeräten:ios-Basiertes (Iphone, Ipad) Und Android-Os- Basiertes Telefon/Tablet

    Cast Sender von Mobilgeräten:iOS-basiertes (iPhone, iPad) und Android-OS- basiertes Telefon/Tablet. Android: 1. Stellen Sie sicher, dass Ihr Gerät mit demselben Netzwerk verbunden ist wie das ViewBoard. 2. Geben Sie das am ViewBoard angezeigte Kennwort ein. 3. Scannen Sie zum Herunterladen des Clients den am ViewBoard angezeigten QR- Code.

  • Seite 81: Von Einem Mobilgerät, Das Anmerkungen Unterstützt, Übertragen

    Von einem Mobilgerät, das Anmerkungen unterstützt, übertragen Element Beschreibung Toggle (Um- Zum Ein- oder Ausblenden der Werkzeugleiste schalten) Home Zum Zurückkehren zur Startseite (Startseite) Return Zum Zurückkehren zum vorherigen Bildschirm (Zurück) Folder Zum Anzeigen oder Öffnen der internen Datei des Mobilgerätes (Ordner) Screen sharing...

  • Seite 82: Air Class

    Air Class Zeigt Quiz-Fragen am ViewBoard und ermöglicht bis zu 30 mobilen Nutzern das externe Einreichen von Antworten. Unabhängig davon, ob Fragen mit Einzel- oder Mehrfachauswahl genutzt werden, zeichnet das ViewBoard die Ergebnisse für jedes verwendete Gerät auf. Ein Dualband-WLAN-Zugangspunkt (2,4 / 5 G) wird bevorzugt Per Ethernet-Kabel mit dem WLAN-Zugangspunkt im Raum...

  • Seite 83: Voter (Wähler)

    Voter (Wähler) 1. Tippen Sie zur Auswahl des gewünschten Antworttyps das Symbol Single choice (Einzelauswahl) oder Multiple choice (Mehrfachauswahl). 2. Tippen Sie auf das Symbol BEGIN (Starten), damit die Teilnehmer beginnen können. 3. Wenn die Teilnehmer fertig sind und das Symbol OK antippen, zeigt das ViewBoard den Namen des Teilnehmers am Bildschirm.
  • Seite 84 5. Wählen Sie die richtige Antwort und Anzeigte der richtigen Rate. 6. Tippen Sie zur weiteren Erläuterung und Analyse des Themas auf das Symbol 84 84...

  • Seite 85: Responder (Antwortender)

    Responder (Antwortender) Teilnehmer müssen zum Antworten das Symbol OK wählen. Message (Mitteilung) Zum De-/Aktivieren der Mitteilungsfunktion antippen. Message operation (Nachrichtenvorgang): 1. Tippen Sie zum Aktivieren der Funktion auf das Symbol Message (Nachricht). 2. Teilnehmer wählen das Symbol Message (Nachricht) zum Ändern der Nachrichtenschnittstelle.

  • Seite 86: Andere Standardanwendungen

    Andere Standardanwendungen Zoom Wählen Sie zum Starten der Zoom-Anwendung für Videokonferenzen 1. Wählen Sie Sign In (Anmelden). Geben Sie Ihre E-Mail-Adresse und Ihr Kennwort ein oder melden Sie sich mit Ihrem Google-, Facebook- oder SSO-Konto an. 2. Falls Sie kein Zoom-Konto haben, müssen Sie Sign Up (Registrieren) wählen. 86 86...

  • Seite 87: Join A Meeting (Einer Besprechung Beitreten)

    Join a Meeting (Einer Besprechung beitreten) 1. Wählen Sie Join a Meeting (Einer Besprechung beitreten). 2. Geben Sie die Besprechungskennung der Besprechung ein, der Sie beitreten möchten. 3. Wählen Sie Join Meeting (Besprechung beitreten). 87 87...

  • Seite 88: Start An Instant Meeting (Eine Sofortige Besprechung Starten)

    Start an Instant Meeting (Eine sofortige Besprechung starten) 1. Wählen Sie Schedule or Host a Meeting (Eine Besprechung planen oder veranstalten). 2. Wählen Sie die Besprechungsoptionen: ͫ Zum Ein- oder Ausschalten von Video wählen. ͫ Zur Nutzung einer persönlichen Besprechungskennung oder einer eindeutigen Besprechungskennung wählen.

  • Seite 89: Sweeper

    Sweeper Wählen Sie zum Starten der Sweeper-Anwendung und zum Löschen nicht benötigter Daten und unerwünschter Dateien das Symbol 89 89...

  • Seite 90: Screen Lock (Bildschirmsperre)

    Screen Lock (Bildschirmsperre) Wählen Sie zur Festlegung des Kennwortes der Bildschirm sperre oder zum Aktivieren der Bildschirmsperre das Symbol Hinweis:: Falls Sie das Kennwort vergessen, können Sie zum Wiederherstellen des Standardkennwortes INPUT 0214 an der Fernbedienung drücken. Set Password (Kennwort festlegen) Screen Lock Enabled (Bildschirmsperre aktiviert) 90 90...

  • Seite 91: Chromium (Chrome)

    Chromium (Chrome) Webbrowser zum Surfen im Internet. 91 91...

  • Seite 92: Folders (Ordner)

    Folders (Ordner) 1. Storage Device Display (Speichergeräte) Wählen Sie ein geeignetes Speichergerät. 2. Symbole Element Beschreibung Zum Beenden anklicken. Beenden Zum Anordnen der Dateien anklicken. Anordnen Zum Anzeigen der Dateien im Miniaturbildmodus anklicken. Miniaturbild Zum Anzeigen der Dateien im Listenmodus anklicken. Liste Zum Auswählen von Dateien anklicken.
  • Seite 93 3. Dateityp-Menü Element Beschreibung Alle Typen. Alles Dokument Office-Dateien Von vBoard Lite gespeichertes Bild, seitli- Hinweis che Symbolleiste und Bildschirmaufnah- metaste an der Fernbedienung. Bild Bilddateien Medien Audio- und Videodateien 4. Dateiinformationen Anzeige von Bildvorschau, Name, Größe, Auflösung und Erstellungsdatum des Bildes.

  • Seite 94: Rs-232-Protokoll

    RS-232-Protokoll Dieses Dokument beschreibt die Schnittstellenspezifikationen und Softwareprotokolle der RS232-Kommunikation zwischen ViewSonic-LFD und PC oder anderen RS232-fähigen Steuergeräten. Das Protokoll enthält drei Befehlsabschnitte: • Festlegen-Funktion • Abrufen-Funktion • Fernbedienungssignale weiterleiten HinwHis: Nachstehend wird der Begriff „PC“ stellvertretend für sämtliche Geräte verwendet, die per RS232-Protokoll mit dem Anzeigegerät kommunizieren können.

  • Seite 95: Lan-Hardware-Spezifikationen

    LAN-Hardware-Spezifikationen ViewSonic-LFD-Kommunikationsport an der Rückseite: 1. Anschlusstyp: 8P8C RJ45 2. Pinbelegung: SHgial Aimwrkuig Ausgabe vom Display Ausgabe vom Display Eingabe an Display BI_D3+ Bei 1G BI_D3- Bei 1G Eingabe an Display BI_D4+ Bei 1G BI_D4- Bei 1G Rahmen RS232-Kommunikationseinstellungen - Baudrate wählen:...

  • Seite 96: Protokoll

    Protokoll Festlegen-Funktion lauschen Der PC kann das Anzeigegerät mit bestimmten Aktionen steuern. Über die Festlegen-Funktion können Sie bestimmte Anzeigegerätfunktionen über die RS232- Schnittstelle von extern steuern. Ein Festlegen-Datenpaket besteht aus 9 Bytes. Festlegen-Funktionsbeschreibung: Läigws: Paket-Gesamtlänge ohne „CR“ in Bytes LFD-ID Identifizierung jedes Displays (01 bis 98, Standard ist 01) ID „99“...
  • Seite 97 Beispiel 1: Helligkeit bei Display (02) auf 76 einstellen, gültiger Befehl Swidwi ( wxadwzHmalformat) Namw Läigw Bwfwhlityp Bwfwhl Wwrt 1 Wwrt 2 Wwrt 3 0x38 0x30 0x73 0x24 0x30 0x37 0x36 0x0D 0x32 Aitnort ( wxadwzHmalformat) Namw Läigw Bwfwhlityp 0x34 0x30 0x2B 0x0D...
  • Seite 98 Tabelle: Festlegen-Funktionen A. Basisfunktion Fwitlwgwi- Läigw ID Bwfwhl Bwfwhl Wwrtwbwrw- Aimwrkuigwi Funktion Typ (ASCII) Code Code (drei ASCII-Bytes) (ASCII) (Hex) Ein/aus (Bere- 000: STBY 1. Die Einschaltung itschaft) 001: Ein per LAN-Steuerung funktioniert nur in bestimmten Modi. Beachten Sie für Details die Bedi- enungsanleitung des Displays.
  • Seite 99 Menu lock > 000: Freigeben *Einzelheiten finden (Menüsperre) 001: Sperren Sie im Hinweis Number (Num- 000~009 mer) *3.1.1 Key Pad (Bedien- 000: Aufwärts feld) 001: Abwärts *3.1.1 002: Links 003: Rechts 004: ENTER 005: INPUT 006: MENU/(EXIT) 007: EXIT Deaktiviert: Fernbe- Fernbedienung 000: Deaktivieren 001: Aktivieren...

  • Seite 100: Optionale Funktion

    B. Optionale Funktion Fwitlwgwi- Läigw ID Bwfwhl Bwfwhl WwrtwbwrwHch Aimwrkui- Funktion Typ (ASCII) Code Code (Hex) (drei ASCII-Bytes) (ASCII) Kontrast 000 ~ 100 Sharpness (Bild- 000 ~ 100 schärfe) Color (Farbe) & 000 ~ 100 Farbton ‘ 000 ~ 100 Backlight On_Off 000: Off (Aus) (Hintergrund-...
  • Seite 101 Tiling-Mode 000: Aus (für Videowand) (Kachelmodus) 001: Ein Tiling-Com- 000: Aus (für Videowand) pensation 001: Ein Kompensation der (Kachelkompen- Blendenbreite sation) Tiling-H by V 01x~09x: H (für Videowand) Monitors (H. 0x1~0x9: V 1. 2. Zeichen für Kacheln durch H. Monitore V-Monitore) 2.

  • Seite 102: Abrufen-Funktion Lauschen

    Abrufen-Funktion lauschen Der PC kann bestimmte Informationen vom LFD abfragen. Ein Abrufen-Paket besteht ähnlich wie ein Festlegen-Paket aus 9 Bytes. Beachten Sie, dass das Wert- Byte grundsätzlich 000 enthält. Abrufen-Funktionsbeschreibung: Läigws: Paket-Gesamtlänge ohne „CR“ in Bytes. TV/DS-ID Identifizierung jedes TV/DS (01 bis 98, Standard ist 01). Bwfwhlityp Befehlstyp identifizieren, “g”...
  • Seite 103 Beispiel 1: Helligkeit von TV-05 abrufen; dieser Befehl ist gültig. Der wllHgkwHtinwrt Hit 67. Swidwi ( wxadwzHmalformat) Namw Läigw Bwfwhlityp Bwfwhl Valuw1 Valuw2 Valuw3 0x38 0x30 0x67 0x62 0x30 0x30 0x30 0x0D 0x35 Aitnort ( wxadwzHmalformat) Namw Läigw Bwfwhlityp Bwfwhl Valuw1 Valuw2 Valuw3 0x38 0x30...

  • Seite 104: Funktion

    Tabelle: Abrufen-Funktionen A. Basisfunktion Abrufwi- Läigw ID Bwfwhl Bwfwhl Aitnort- Aimwrkuigwi Funktion bwrwHch Typ (ASCII) Code Code (drei ASCII-Bytes) (ASCII) (Hex) Helligkeit abrufen 000 ~ 100 Hintergrundbeleuch- 000 ~ 100 1. Bei einer Android- tung abrufen Plattform, deren *3.2.0 Hauptmodus per Hintergrundbeleuch- tung gesteuert und andere Quellen per...
  • Seite 105 IP-Adresse (bei Modellen mit abrufen LAN) *3.2.0 Antwort im neuen 32-Byte-Format*3.2.0 Seriennummer Antwort im neuen abrufen 32-Byte-Format*3.2.0 *3.2.0 FW-Version Antwort im neuen abrufen 32-Byte-Format*3.2.0 *3.2.0 HinwHis: 1. BwHipHwl zum Abrufwi dwr BwtrHwbiituidwi Angenommen, die angesammelten Betriebsstunden betragen 123.456 Stunden Senden: 0x 38 30 31 67 31 30 30 30 0D (Betriebsstunden abrufen) Antwort: 0x 32 30 31 72 31 31 32 33 34 35 36 00 00 …...
  • Seite 106 6. BwHipHwl zum Abrufwi dwr FW-VwriHoi Angenommen, die FW-Version lautet 3.02.001 Senden: 0x 38 30 31 67 38 30 30 30 0D (FW-Version abrufen) Antwort: 0x 32 30 31 72 38 33 2E 30 32 2E 30 30 31 00 00…00 00 0D...
  • Seite 107 B. Optionale Funktion Abrufwi- Läigw ID Bwfwhl Bwfwhl Aitnortbwrw- Aimwrkui- Funktion Typ (ASCII) Code Code (Hex) (drei ASCII-Bytes) (ASCII) Kontrast abrufen 000 ~ 100 Schärfe abrufen 000 ~ 100 Farbe abrufen 000 ~ 100 Farbton abrufen 000 ~ 100 Hintergrund- 000: Off (Aus) beleuchtung Ein_ 001: On (Ein)
  • Seite 108 2. BwHipHwl zum Abrufwi dwr ZwHt Angenommen, die aktuelle Uhrzeit von Display 01 ist wie folgt: Zeit: 16:27:59 Senden: 0x 38 30 31 67 33 48 30 30 0D (Zeit abrufen: Stunde) Antwort: 0x 38 30 31 72 33 48 31 36 0D („H16“) Senden: 0x 38 30 31 67 33 4D 30 30 0D (Zeit abrufen: Minute) Antwort:...
  • Seite 109 C. Automatische Antwort *3.2.1 Das Display sendet die/den aktualisierten Datum/Status, ohne eine Anfrage vom Host zu erhalten, wann immer folgende(r) Daten/Status über eine der verfügbaren Methoden geändert werden/wird:Fernbedienung, Tasten an der Vorderseite oder Touchscreen. • Zum Ein- und Ausschalten • Input Select (Eingangswahl) •...

  • Seite 110: Fernbedienungssignale Weiterleiten

    FwribwdHwiuigiiHgialw nwHtwrlwHtwi Wenn das Anzeigegerät vom PC auf Weiterleitung der Fernbedienungssignale eingestellt wird, sendet das Anzeigegerät als Reaktion auf Fernbedienungstastenbetätigung ein 7-Bytes-Paket (gefolgt von CR). In diesem Modus wirkt sich die Fernbedienung nicht auf die Funktion des Displays aus. Zum Beispiel: Die Taste VOL + bewirkt keine Änderung der Lautstärke des Displays, sondern sendet stattdessen den Lautstärke-erhöhen-Code über die RS232- Schnittstelle an den PC.
  • Seite 111 INFO (Anzeige) ASPECT (Zoom, Größe) Lautstärke erhöhen (+) Lautstärke vermindern (-) MUTE Kanal/Seite aufwärts (+)/ Helligkeit + Kanal/Seite aufwärts (-)/ Helligkeit - Ein/Aus SOURCE (Eingang) SLEEP MENU Abwärts Links (-) Rechts (+) OK (Enter, Einstellen) EXIT (F1) ■ Grün (F2) ■...
  • Seite 112 2-1. Wenn das Display ausgeschaltet ist und den IR-Betriebscode empfängt: Das Anzeigegerät schaltet sich ein, leitet dann den Ein/Aus-Code per RS232 weiter. 2-2. Wenn das Display eingeschaltet ist und den IR-Betriebscode empfängt: Das Anzeigegerät leitet den Ein/Aus-Code per RS232 weiter, schaltet sich anschließend ab.

  • Seite 113: Anhang

    Anhang Technische Daten Element Kategorie Technische Daten Modell IFP5550 IFP6550 IFP7550 IFP8650 Bildschirmgröße 54,6” 64,5” 74,5” 85,6” Eingangssignal 3 x HDMI 1 x DisplayPort 1 x VGA 1 x PC-Audio 1 x CVBS Ausgangssignal 1 x HDMI 1 x Kopfhörer 1 x SPDIF Lautsprecher 10 W x 2, 15 W x 1...

  • Seite 114: Anzeigemodi

    Anzeigemodi VGA-Modus Auflöiuig Bildfrequenz (@) 640 x 480 60 Hz, 72 Hz, 75 Hz 720 x 400 70Hz 800 x 600 56 Hz, 60 Hz, 72 Hz, 75 Hz 832 x 624 75Hz 1024 x 768 60 Hz, 70 Hz, 75 Hz 1152 x 864 60Hz, 75Hz 1152 x 870...

  • Seite 115: Problemlösung

    Problwmlöiuig Dieser Abschnitt beschreibt einige allgemeine Probleme, die bei Verwendung des ViewBoard auftreten könnten. Problem Löiuigivorichlägw Fernbedienung 1. Vergewissern Sie sich, dass sich keine funktioniert nicht Hindernisse zwischen Fernbedienung und Fernbedienungsempfänger befinden. 2. Überzeugen Sie sich davon, dass die Batterien richtig in die Fernbedienung eingelegt wurden.
  • Seite 116 Touch-Fuiktioi Problem Löiuigivorichlägw 1. Vergewissern Sie sich, dass die Treiber richtig Touch-Funktionen arbeiten nicht installiert wurden. 2. Installieren Sie den/die Treiber neu. 3. Vergewissern Sie sich, dass das Gerät richtig installiert wurde. 4. Vergewissern Sie sich, dass der Touchpen in Ordnung ist.

  • Seite 117: Wartung

    Bildschirm oder Gehäuse. Bestimmte chemische Reinigungsmittel können die Bildfläche und/oder das Gehäuse des Gerätes beschädigen. • ViewSonic® haftet nicht für Schäden, die durch den Einsatz solcher ammoniak- oder alkoholhaltigen Reinigungsmittel verursacht werden. HinwHis: Falls sich Feuchtigkeit unter dem Glas niederschlagen sollte, lassen Sie...

  • Seite 118: Informationen Zu Richtlinien Und Service

    Informationen zu Richtlinien und Service Informationen zur Konformität Dieser Abschnitt behandelt sämtliche Verbindungsanforderungen und Erklärungen bezüglich behördlicher Vorschriften. Bestätigte entsprechende Anwendungen beziehen sich auf Typenschilder und relevante Kennzeichnungen am Gerät. FCC-Erklärung Dieses Gerät erfüllt Teil 15 der FCC-Regularien. Der Betrieb unterliegt den folgenden beiden Voraussetzungen: (1) Dieses Gerät darf keine Störungen verursachen, und 2) dieses Gerät muss jegliche empfangenen Störungen hinnehmen, einschließlich Störungen, die zu unbeabsichtigtem Betrieb führen können.

  • Seite 119: Rohs2-Konformitätserklärung

    Folgende Informationen gelten nur für EU-Mitgliedstaaten: Die rechts gezeigte Kennzeichnung erfolgt in Übereinstimmung mit der Richtlinie zur Entsorgung elektrischer und elektronischer Altgeräte 2012/19/EU (WEEE). Das Kennzeichen gibt an, dass das Gerät NICHT mit dem unsortierten Hausmüll entsorgt werden darf, sondern entsprechend örtlicher Gesetze an Rückgabe- und Sammelsysteme übergeben werden muss.

  • Seite 120: Energy-Star-Erklärung

    Gewichtsprozent bei Cadmium untersagt, unter Berücksichtigung der Ausnahmen in Schedule 2 der Vorschrift. Entsorgung zum Ende der Einsatzzeit ViewSonic® nimmt den Umweltschutz sehr ernst, verpflichtet sich daher zu umweltfreundlichen Lebens- und Arbeitsweisen. Vielen Dank für Ihre Mitwirkung an einem intelligenteren, umweltfreundlicheren Einsatz moderner Computertechnik.

  • Seite 121: Hinweise Zum Urheberrecht

    Haftungsausschluss: Die ViewSonic® Corporation haftet nicht für technische oder inhaltliche Fehler sowie für Auslassungen dieser Dokumentation. Ferner übernimmt die ViewSonic Corporation keine Haftung für Folgeschäden, die durch Einsatz der Begleitmaterialien oder Nutzung und Leistung des Produktes entstehen. Im Zuge ständiger Qualitätsverbesserung behält sich die ViewSonic® Corporation vor, technische Daten des Produktes ohne Vorankündigung zu ändern.

  • Seite 122: Kundendienst

    Beachten Sie für technischen Support oder Produktservice die nachstehende Tabelle oder wenden Sie sich an Ihren Händler. Hinweis: Sie müssen die Seriennummer des Produktes angeben. Land/Region Webseite Land/Region Webseite Asien-Pazifik-Raum und Afrika Australia Bangladesh www.viewsonic.com/au/ www.viewsonic.com/bd/ 中国 (China) www.viewsonic.com.cn 香港 (繁體中文) www.viewsonic.com/hk/ Hong Kong (English) India www.viewsonic.com/hk-en/ www.viewsonic.com/in/...

  • Seite 123: Eingeschränkte Garantie

    ViewSonic® gewährleistet im Rahmen der Garantiezeit, dass unsere Produkte frei von Material- und Herstellungsfehlern sind. Falls sich ein Produkt innerhalb der Garantiezeit als defekt erweisen sollte, nimmt ViewSonic® nach eigenem Ermessen entweder eine Reparatur oder einen Austausch des Produktes gegen ein gleichwertiges Produkt vor.
  • Seite 124 • Übergeben oder senden Sie das Produkt ausreichend frankiert in der Originalverpackung an den autorisierten ViewSonic®-Kundendienst oder direkt an ViewSonic®. • Zusätzliche Informationen und Anschriften des nächsten ViewSonic®- Kundendienstes erhalten Sie von ViewSonic®. Einschränkung impliziter Gewährleistungen: Es gibt keinerlei Gewährleistungen, ob ausdrücklich oder implizit, welche sich über den hierin erwähnten Umfang hinaus erstrecken;...
  • Seite 125 Vertrieb außerhalb der USA und Kanadas: Bei Fragen zur Garantie und zu Serviceleistungen zu ViewSonic®-Produkten, die außerhalb der USA und Kanadas vertrieben werden, wenden Sie sich an ViewSonic® oder Ihren ViewSonic®-Händler vor Ort. Die Garantiezeit dieses Produktes auf dem chinesischen Festland (ausgenommen Hongkong, Macau und Taiwan) unterliegt den Bedingungen und Konditionen der Wartungsgarantiekarte.
  • Seite 126 C0 M91 Y72 K24 Process Color C0 M0 Y0 K100 Process Color C0 M91 Y72 K24 Process Color Pantone Black C Spot Color Pantone 187 C Spot Color...
