BMW E39/2 Anleitung Seite 21

12. Kabelsatz verlegen und anschließen (nur Fahrzeuge ohne TV-Funktion)
0
I
1
P2
0
X1313
O1
Nachrüstsatz-Nr.: 84 21 0 150 717, weiter Teilenummern siehe Titelblatt
EBA-Nr.: 01 29 0 154 533
X18126
P2
X18126
039 0621 Z
O2
1
039 0613 Z
Stand: 03.2003
0

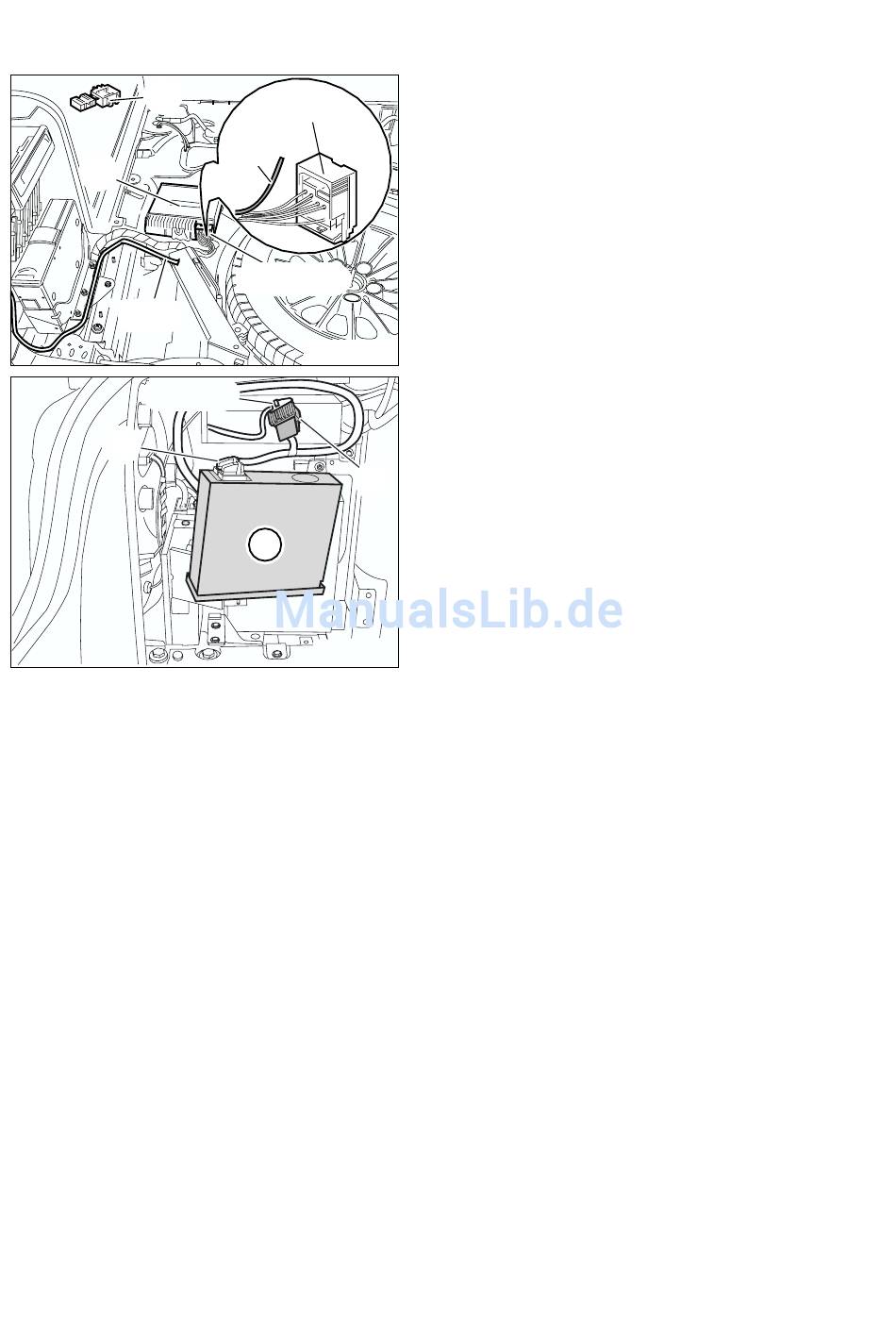

Abzweig P2 zum Radioempfangsteil (1) verlegen.
Abzweig P2 mit Miniverbinder I am Kabel VI/WS von
Stecker X18126 (PIN 16) anschließen.
0
Blauen Stecker X1313 vom Navigationsrechner (1)
lösen.
- Abzweig O2 am Stecker X1313 anschließen
- Abzweig O1 am Navigationsrechner (1) anschließen
Navigationsrechner (1) einbauen.
DE/21
