BMW E39/2 Anleitung Seite 14

8. Rückfahrkamera und Taster einbauen
0
0
1 2
0
1
2
E
4
5
0
L
E
Nachrüstsatz-Nr.: 84 21 0 150 717, weiter Teilenummern siehe Titelblatt
EBA-Nr.: 01 29 0 154 533
a
b
039 0536 Z
3
039 0537 Z
M
1
2
I
3
039 0538 Z
Stand: 03.2003
0

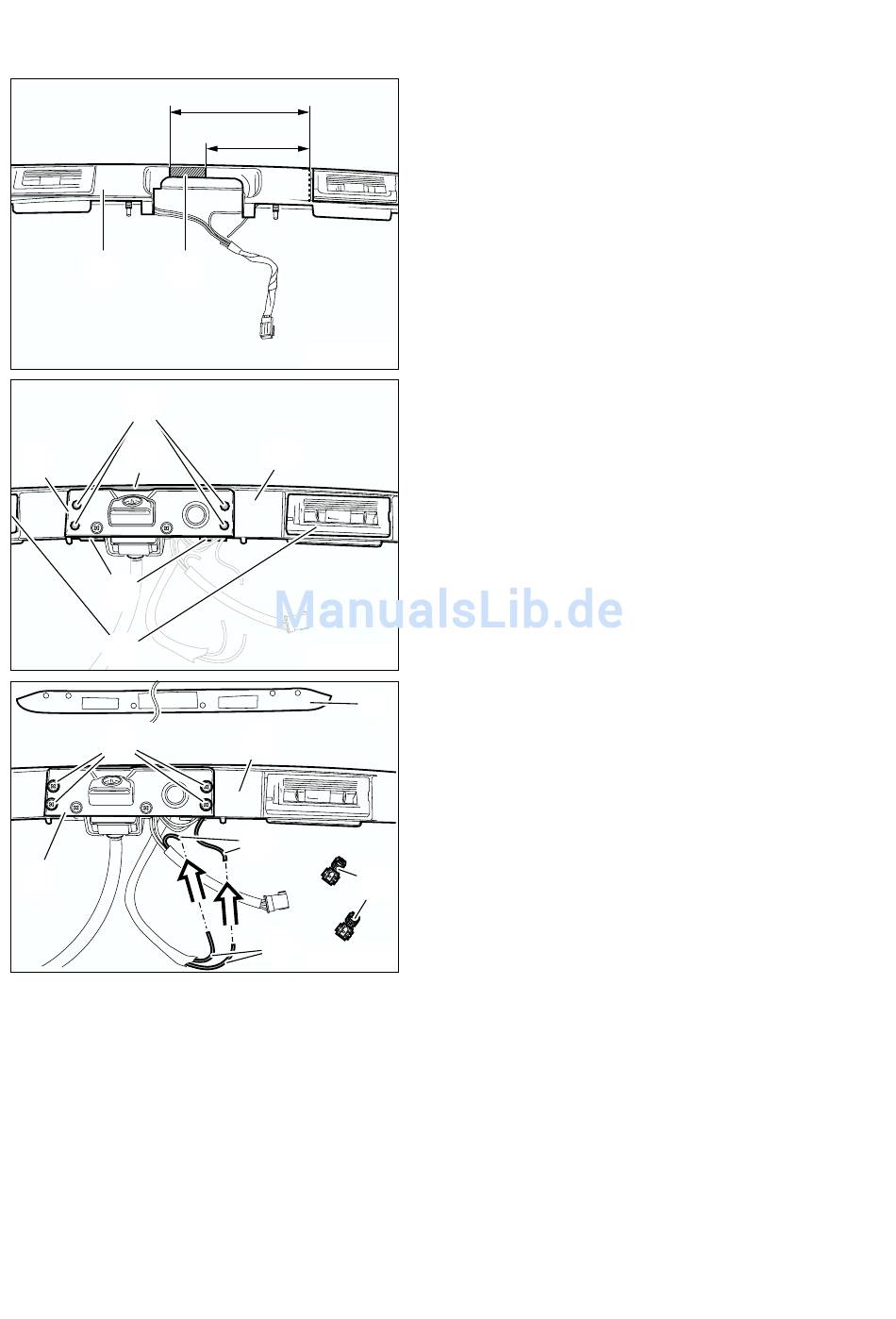

Maße a und b an der Griffleiste (1) anzeichnen:
- Maß a = 125 mm
- Maß b = 95 mm
Die Kante der Griffleiste (1) im markierten Bereich (2)
abfeilen.
0
Montageplatte E wie folgt an der Griffleiste (3) ausrichten:
- Montageplatte E mittig zwischen den Kennzeichen-
leuchten (5)
- Dichtung der Montageplatte E muss im hinteren
Bereich (2) der Griffleiste (3) anliegen
- Kante (4) bündig mit der Griffleiste (3)
Bohrungen (1) der Montageplatte E auf die Griffleiste (3)
übertragen und mit Spiralbohrer Ø 2,5 mm durchbohren.
0
Montageplatte E mit Schrauben L an der Griffleiste (1)
anschrauben.
Kabel (3) des Tasters mit Miniverbinder I an den offenen
Kabeln (2) anschließen.
Dichtung M aufkleben und Griffleiste (1) montieren.
DE/14
