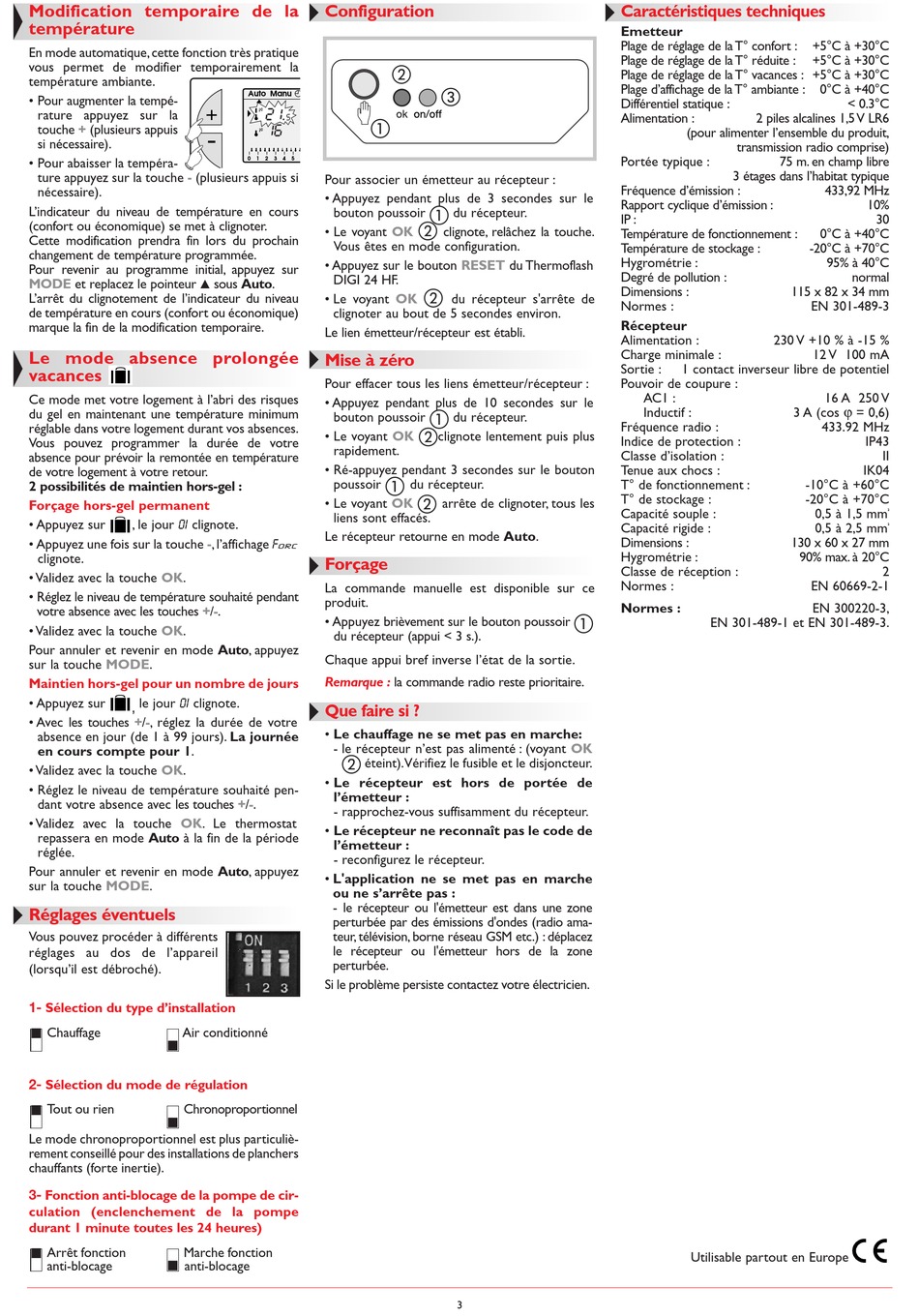

Flash Kit Thermoflash DIGI 24 HF Installationsanleitung Seite 3

Modification temporaire de la
température
En mode automatique, cette fonction très pratique
vous permet de modifier temporairement la
température ambiante.
• Pour augmenter la tempé-
rature appuyez sur la
touche + (plusieurs appuis
si nécessaire).
• Pour abaisser la tempéra-
ture appuyez sur la touche - (plusieurs appuis si
nécessaire).
L'indicateur du niveau de température en cours
(confort ou économique) se met à clignoter.
Cette modification prendra fin lors du prochain
changement de température programmée.
Pour revenir au programme initial, appuyez sur
L
MODE et replacez le pointeur
L'arrêt du clignotement de l'indicateur du niveau
de température en cours (confort ou économique)
marque la fin de la modification temporaire.
Le mode absence prolongée
vacances
Ce mode met votre logement à l'abri des risques
du gel en maintenant une température minimum
réglable dans votre logement durant vos absences.
Vous pouvez programmer la durée de votre
absence pour prévoir la remontée en température
de votre logement à votre retour.
2 possibilités de maintien hors-gel :
Forçage hors-gel permanent
• Appuyez sur , le jour 0I clignote.
• Appuyez une fois sur la touche -, l'affichage F
clignote.
• Validez avec la touche OK.
• Réglez le niveau de température souhaité pendant
votre absence avec les touches +/-.
• Validez avec la touche OK.
Pour annuler et revenir en mode Auto, appuyez
sur la touche MODE.
Maintien hors-gel pour un nombre de jours
• Appuyez sur le jour 0I clignote.
,
• Avec les touches +/-, réglez la durée de votre
absence en jour (de 1 à 99 jours). La journée
en cours compte pour 1.
• Validez avec la touche OK.
• Réglez le niveau de température souhaité pen-
dant votre absence avec les touches +/-.
• Validez avec la touche OK. Le thermostat
repassera en mode Auto à la fin de la période
réglée.
Pour annuler et revenir en mode Auto, appuyez
sur la touche MODE.
Réglages éventuels
Vous pouvez procéder à différents
réglages au dos de l'appareil
(lorsqu'il est débroché).
1- Sélection du type d'installation
I
Chauffage Air conditionné
I
2- Sélection du mode de régulation
I
Tout ou rien Chronoproportionnel
I
Le mode chronoproportionnel est plus particuliè-
rement conseillé pour des installations de planchers
chauffants (forte inertie).
3- Fonction anti-blocage de la pompe de cir-
culation (enclenchement de la pompe
durant 1 minute toutes les 24 heures)
I
Arrêt fonction Marche fonction
I
anti-blocage anti-blocage
Configuration
Auto Manu
+
¡c
¡c
-
0 1 2 3 4 5
Pour associer un émetteur au récepteur :
• Appuyez pendant plus de 3 secondes sur le
bouton poussoir
• Le voyant
Vous êtes en mode configuration.
• Appuyez sur le bouton
DIGI 24 HF.
sous Auto.
• Le voyant
clignoter au bout de 5 secondes environ.
Le lien émetteur/récepteur est établi.
Mise à zéro
Pour effacer tous les liens émetteur/récepteur :
• Appuyez pendant plus de 10 secondes sur le
bouton poussoir
• Le voyant
rapidement.
• Ré-appuyez pendant 3 secondes sur le bouton
poussoir
• Le voyant
liens sont effacés.
Le récepteur retourne en mode Auto.
ORC
Forçage
La commande manuelle est disponible sur ce
produit.
• Appuyez brièvement sur le bouton poussoir
du récepteur (appui < 3 s.).
Chaque appui bref inverse l'état de la sortie.
Remarque :
Que faire si ?
• Le chauffage ne se met pas en marche:
- le récepteur n'est pas alimenté : (voyant
éteint).Vérifiez le fusible et le disjoncteur.
• Le récepteur est hors de portée de
l'émetteur :
- rapprochez-vous suffisamment du récepteur.
• Le récepteur ne reconnaît pas le code de
l'émetteur :
- reconfigurez le récepteur.
• L'application ne se met pas en marche
ou ne s'arrête pas :
- le récepteur ou l'émetteur est dans une zone
perturbée par des émissions d'ondes (radio ama-
teur, télévision, borne réseau GSM etc.) : déplacez
le récepteur ou l'émetteur hors de la zone
perturbée.
Si le problème persiste contactez votre électricien.
du récepteur.
OK clignote, relâchez la touche.
RESET du Thermoflash
OK du récepteur s'arrête de
du récepteur.
OK clignote lentement puis plus
du récepteur.
OK arrête de clignoter, tous les
la commande radio reste prioritaire.
3
Caractéristiques techniques
Emetteur
Plage de réglage de la T° confort :
Plage de réglage de la T° réduite :
Plage de réglage de la T° vacances : +5°C à +30°C
Plage d'affichage de la T° ambiante :
Différentiel statique :
Alimentation :
(pour alimenter l'ensemble du produit,
transmission radio comprise)
Portée typique :
3 étages dans l'habitat typique
Fréquence d'émission :
Rapport cyclique d'émission :
IP :
Température de fonctionnement :
Température de stockage :
Hygrométrie :
Degré de pollution :
Dimensions :
Normes :
Récepteur
Alimentation :
Charge minimale :
Sortie : 1 contact inverseur libre de potentiel
Pouvoir de coupure :
AC1 :
Inductif :
Fréquence radio :
Indice de protection :
Classe d'isolation :
Tenue aux chocs :
T° de fonctionnement :
T° de stockage :
Capacité souple :
Capacité rigide :
Dimensions :
Hygrométrie :
Classe de réception :
Normes :
Normes :
EN 301-489-1 et EN 301-489-3.
OK
Utilisable partout en Europe
+5°C à +30°C
+5°C à +30°C
0°C à +40°C
< 0.3°C
2 piles alcalines 1,5 V LR6
75 m. en champ libre
433,92 MHz
10%
30
0°C à +40°C
-20°C à +70°C
95% à 40°C
normal
115 x 82 x 34 mm
EN 301-489-3
230 V +10 % à -15 %
12 V 100 mA
16 A 250 V
ϕ
3 A (cos = 0,6)
433.92 MHz
IP43
II
IK04
-10°C à +60°C
-20°C à +70°C
0,5 à 1,5 mm
2
0,5 à 2,5 mm
2
130 x 60 x 27 mm
90% max. à 20°C
2
EN 60669-2-1
EN 300220-3,
