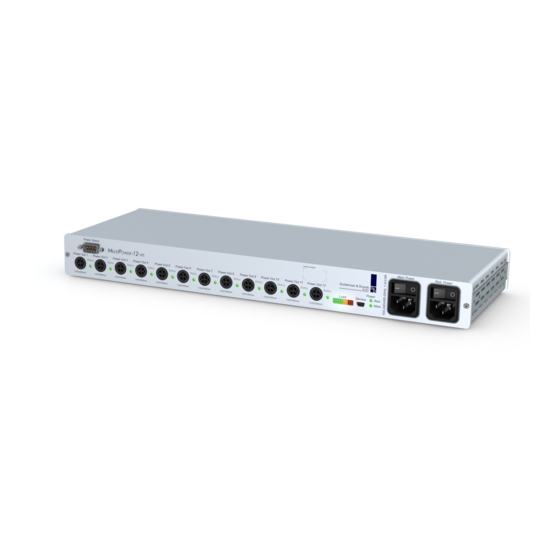

- Seite 1 Guntermann & Drunck GmbH www.gdsys.de G&D MultiPower-12-NT Installationsanleitung Installation Guide A9100288-1.00 Downloaded from www.Manualslib.com manuals search engine...
-
Seite 2: Zu Dieser Dokumentation
© Guntermann & Drunck GmbH 2016. Alle Rechte vorbehalten. Version 1.00 – 01.07.2016 Firmware: 1.0.0 Guntermann & Drunck GmbH Dortmunder Str. 4a 57234 Wilnsdorf Germany Telefon +49 (0) 2739 8901-100 Telefax +49 (0) 2739 8901-120 http://www.GDsys.de sales@GDsys.de i · G&D MultiPower-12-NT Downloaded from www.Manualslib.com manuals search engine... -
Seite 3: Inhaltsverzeichnis
Erstkonfiguration der Netzwerkeinstellungen ..........7 Start der Webapplikation ................. 9 Start der Webapplikation ................9 Sicherheitshinweise des Webbrowsers ............9 Benutzerauthentifizierung gegenüber der Webapplikation ......10 Technische Daten ................... 11 G&D MultiPower-12-NT · ii Downloaded from www.Manualslib.com manuals search engine... -
Seite 4: Sicherheitshinweise
Betreiben Sie dieses Gerät nur mit dem mitgelieferten oder in der Bedienungsan- leitung aufgeführten Netzteil. ! Betreiben Sie das Gerät ausschließlich im vorgesehenen Einsatzbereich Die Geräte sind für eine Verwendung im Innenbereich ausgelegt. Vermeiden Sie extreme Kälte, Hitze oder Feuchtigkeit. 1 · G&D MultiPower-12-NT Downloaded from www.Manualslib.com manuals search engine... -
Seite 5: Einleitung
Benutzeroberfläche zur Überwachung der zentralen Stromversorgung zur Verfügung. Lieferumfang 1 × zentrale Stromversorgung MultiPower-12-NT 12 × PowerLoop-Kabel 2 × Stromversorgungskabel 1 × USB-Service-Kabel 1 × Handbuch G&D MultiPower-12-NT · 2 Downloaded from www.Manualslib.com manuals search engine... -
Seite 6: Installation
Red. Power ein. HINWEIS: Nach dem Einschalten des Gerätes werden zunächst die internen Dien- ste der zentralen Stromversorgung MultiPower-12-NT gestartet. Innerhalb von ca. 60 Sekunden werden die einzelnen Ausgänge nacheinander eingeschaltet. 3 · G&D MultiPower-12-NT Downloaded from www.Manualslib.com manuals search engine... -
Seite 7: Die »Power Status«-Buchse
Bei anliegender Spannung schaltet der Wechsler auf Pin 4 (Main Power) bzw. Pin 9 (Red. Power) um. 0 43 5 553 $ 6 73 *5 4$ 8 WICHTIG: Beachten Sie die max. Stromaufnahme von 30 VDC; 0,5 A G&D MultiPower-12-NT · 4 Downloaded from www.Manualslib.com manuals search engine... -
Seite 8: Statusanzeigen
Das Netzteil ist ausgeschaltet oder die Verbindung mit dem Stromnetz nicht hergestellt. Main Das Netzteil ist eingeschaltet und liefert die erfor- derliche Spannung. Das Netzteil ist ausgeschaltet oder die Verbindung mit dem Stromnetz nicht hergestellt. 5 · G&D MultiPower-12-NT Downloaded from www.Manualslib.com manuals search engine... - Seite 9 Die Spannung steht an diesem Ausgang bereit. An diesem Ausgang steht keine Spannung zur Verfügung. Im Falle einer Überlast oder eines Kurzschlusses wird der Ausgang abgeschaltet und nach 10 Sekunden wieder akti- viert. G&D MultiPower-12-NT · 6 Downloaded from www.Manualslib.com manuals search engine...
-
Seite 10: Erstkonfiguration Der Netzwerkeinstellungen
Ändern Sie unbedingt das voreingestellte Passwort des Administratorkontos. Eine detaillierte Anleitung hierzu finden Sie im Handbuch der Webapplikation. 7. Klicken Sie in der Symbolleiste auf das Werkzeugsymbol. 8. Klicken Sie auf die Reiter Netzwerk > Schnittstellen 7 · G&D MultiPower-12-NT Downloaded from www.Manualslib.com manuals search engine... - Seite 11 -Symbol (s. Abbildung rechts), um die Exit Webapplikation zu beenden. 13.Entfernen Sie die Twisted-Pair-Kabelverbindung zwischen dem Rechner und der zentralen Stromversorgung. 14.Integrieren Sie die zentrale Stromversorgung in das lokale Netzwerk. G&D MultiPower-12-NT · 8 Downloaded from www.Manualslib.com manuals search engine...
-
Seite 12: Start Der Webapplikation
Webbrowser bzw. dem Benutzer erlaubt, die Gegenseite zu authentifizieren. WICHTIG: Ersetzen Sie das im Auslieferungszustand des Geräts enthaltene Zertifi- kat durch ein individuelles, gerätebezogenes Zertifikat. Die Erstellung eines sol- chen Zertifikats wird im Handbuch der Webapplikation beschrieben. 9 · G&D MultiPower-12-NT Downloaded from www.Manualslib.com manuals search engine... -
Seite 13: Benutzerauthentifizierung Gegenüber Der Webapplikation
Melden Sie sich hierfür mit dem Administratorkonto in die Webapplikation ein und ändern Sie anschließend das Passwort wie im separaten Handbuch der Webapplikation beschrieben. Die voreingestellten Zugangsdaten zum Administratorkonto lauten: Admin Benutzername: 4658 Passwort: G&D MultiPower-12-NT · 10 Downloaded from www.Manualslib.com manuals search engine... -
Seite 14: Technische Daten
Maße (B × H × T): 19” × 1 HE× 154,5 mm Gewicht: ca. 1900 g Einsatzumgebung Temperatur: +5 bis +40 °C Luftfeuchte: < 80%, nicht kondensierend Konformität CE, RoHS 11 · G&D MultiPower-12-NT Downloaded from www.Manualslib.com manuals search engine... - Seite 15 Downloaded from www.Manualslib.com manuals search engine...
- Seite 16 © Guntermann & Drunck GmbH 2016. All rights reserved. Version 1.00 – 01/07/2016 Firmware: 1.0.0 Guntermann & Drunck GmbH Dortmunder Str. 4a 57234 Wilnsdorf Germany Phone +49 2739 8901-100 +49 2739 8901-120 http://www.GDsys.de sales@GDsys.de i · G&D MultiPower-12-NT Downloaded from www.Manualslib.com manuals search engine...
- Seite 17 Starting web application ................... 9 Starting the web application ................. 9 Security advice for web browsers ..............9 User authentication against the web application .......... 10 Technical data ....................11 G&D MultiPower-12-NT · ii Downloaded from www.Manualslib.com manuals search engine...
-
Seite 18: Safety Instructions
Operate this device with the provided G&D power pack or with the power pack listed in the manual. ! Operate the device only in designated areas. The devices are designed for indoor use. Avoid exposure to extreme cold, heat or humidity. 1 · G&D MultiPower-12-NT Downloaded from www.Manualslib.com manuals search engine... -
Seite 19: Introduction
Package contents 1 × central power supply MultiPower-12-NT 12 × power loop cables 2 × power cable 1 × USB service cable 1 × manual G&D MultiPower-12-NT · 2 Downloaded from www.Manualslib.com manuals search engine... -
Seite 20: Installation
NOTE: After you turn on the central power supply, the internal services of the cen- tral power supply are started. Within approx. 60 seconds the outputs are turned on successively. 3 · G&D MultiPower-12-NT Downloaded from www.Manualslib.com manuals search engine... -
Seite 21: The »Power Status« Socket
If the power supply is active, the changer switches to pin 4 (Main Power) or pin 9 (Red. Power). 0 43 5 553 $ 6 73 *5 4$ 8 IMPORTANT: Mind the maximum power consumption of 30 VDC; 0,5 A G&D MultiPower-12-NT · 4 Downloaded from www.Manualslib.com manuals search engine... -
Seite 22: Status Displays
Main The power pack is turned on and supplies the required voltage. The power pack is turned off, or there is no connec- tion to the mains. 5 · G&D MultiPower-12-NT Downloaded from www.Manualslib.com manuals search engine... - Seite 23 Voltage available at this output. No voltage available at this output. In case of an overload or a short circuit, the output is disa- bled but becomes active after 10 seconds. G&D MultiPower-12-NT · 6 Downloaded from www.Manualslib.com manuals search engine...
-
Seite 24: Initial Configuration Of The Network Settings
Change the preset password of the administrator account. The manual of the web application provides a detailed description of how to change the preset access data. 7. Click the tools symbol in the toolbar. 8. Click the tabs Network > Interfaces 7 · G&D MultiPower-12-NT Downloaded from www.Manualslib.com manuals search engine... - Seite 25 (see figure on the right) to end the web application. 13.Remove the twisted pair cable connection between the computer and the central power unit. 14.Integrate the central power unit into the local network. G&D MultiPower-12-NT · 8 Downloaded from www.Manualslib.com manuals search engine...
-
Seite 26: Starting Web Application
Replace the certificate that is included in the defaults of the device with an individual certificate, which is related to the device. Information on how to create such a certificate is given in the separate manual of the web application. 9 · G&D MultiPower-12-NT Downloaded from www.Manualslib.com... -
Seite 27: User Authentication Against The Web Application
Enter the default access data to log on to the administrator account: Username: Admin Password: 4658 G&D MultiPower-12-NT · 10 Downloaded from www.Manualslib.com manuals search engine... -
Seite 28: Technical Data
Dimensions (W × H × D): 19” × 1 U × 154.5 mm Weight: approx. 1900 g Operational Temperature: +5 to +40 °C environment Air humidity: < 80%, non-condensing Conformity CE, RoHS 11 · G&D MultiPower-12-NT Downloaded from www.Manualslib.com manuals search engine... - Seite 29 Downloaded from www.Manualslib.com manuals search engine...
- Seite 30 Downloaded from www.Manualslib.com manuals search engine...
- Seite 31 Downloaded from www.Manualslib.com manuals search engine...
- Seite 32 Das Handbuch wird fortlaufend aktualisiert und im Internet veröffentlicht. The manual is constantly updated and available on our website. http://gdsys.de/A9100288 Guntermann & Drunck GmbH Dortmunder Str. 4a 57234 Wilnsdorf Germany http://www.GDsys.de sales@GDsys.de Downloaded from www.Manualslib.com manuals search engine...
