5. Mise en service, utilisation
L'affichage ne fonctionne que dans une boucle de courant de 4 ... 20 mA.
Une connexion directe vers une alimentation électrique (par exemple 24
VDC) provoquerait des dommages à l'afficheur et rendrait la garantie
invalide.
Pour une vérification de fonctionnement, l'affichage doit être alimenté
depuis une source en mA (par exemple un transmetteur ou un
calibrateur mA).
En fonctionnement normal, l'affichage est relié en série avec un
transmetteur de 4 ... 20 mA ou à une sortie analogique de 4 ... 20 mA
provenant d'un instrument.
5.2 Raccordement électrique
-
+
ans-
itter

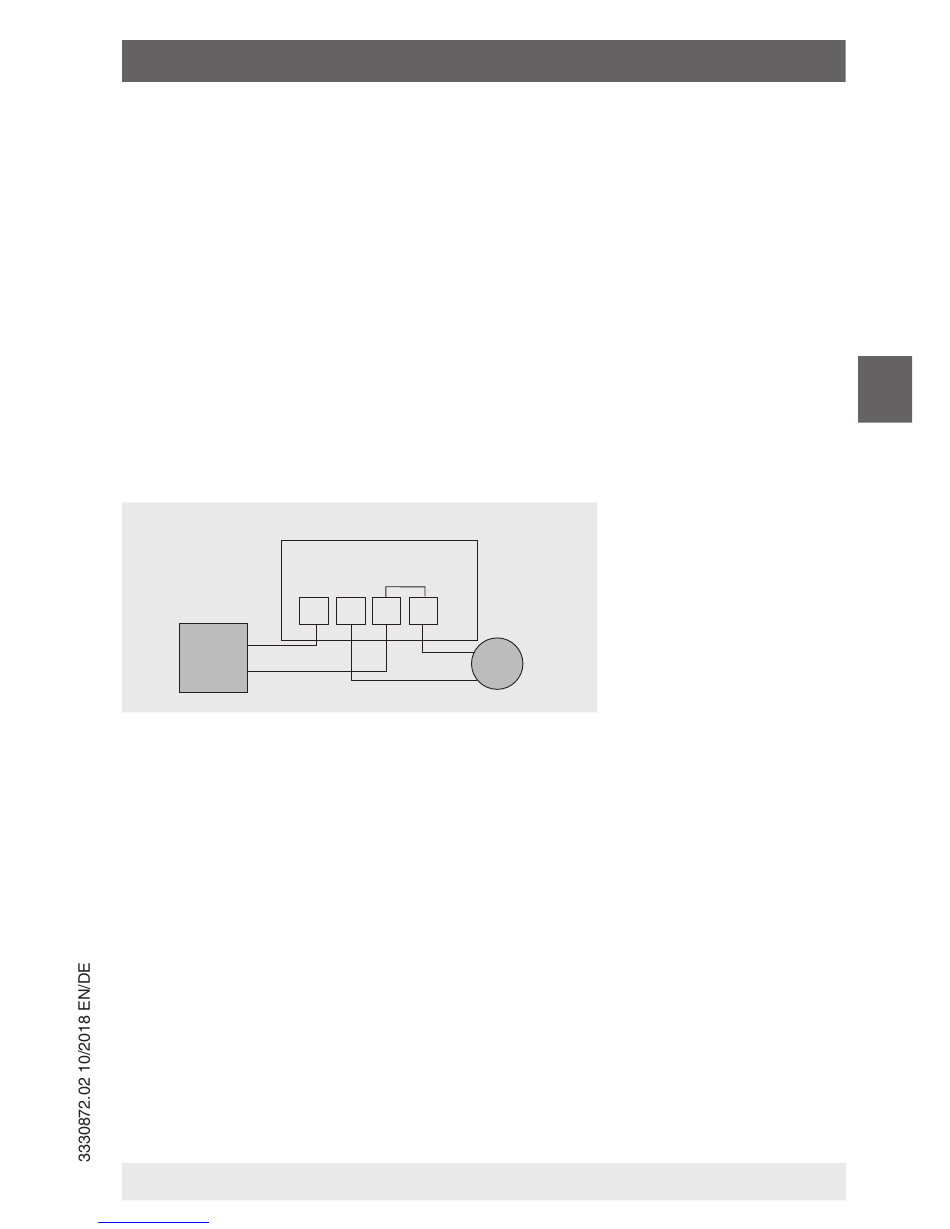

Le bornier enfichable à 4 broches pour la connexion de l'affichage de boucle de
courant est situé à l'arrière de l'affichage et est accessible lorsque le boîtier est ouvert.
Borne 1 : borne positive de la boucle de courant
Borne 2 : borne négative de la boucle de courant
Les bornes 3 et 4 sont raccordées ensemble sur le PCB et permettent une connexion
facile d'un transmetteur placé dans la tête de raccordement.
+
mA
WIKA mode d'emploi type DIH10-Ex
Downloaded from www.Manualslib.com
Pont interne
1 2
Unité
+ -
+
d'alimen-
-
tation
- + - +
4 ... 20 mA
manuals search engine
Prise
3 4
-
Trans-
mitter
+
-
