5. Puesta en servicio, funcionamiento
El indicador se opera básicamente sólo en un bucle de corriente de
4 ... 20 mA. Una conexión directa a una fuente de alimentación (por
ejemplo, DC 24 V) destruirá el indicador y provocará la pérdida de la
garantía.
Para una prueba de funcionamiento, el indicador debe ser alimentado
por una fuente de mA (por ejemplo transmisor o calibrador de mA).
En funcionamiento normal, el indicador está conectado en serie con
un transmisor de 4 ... 20 mA o se conecta a la salida analógica de
4 ... 20 mA de un dispositivo.

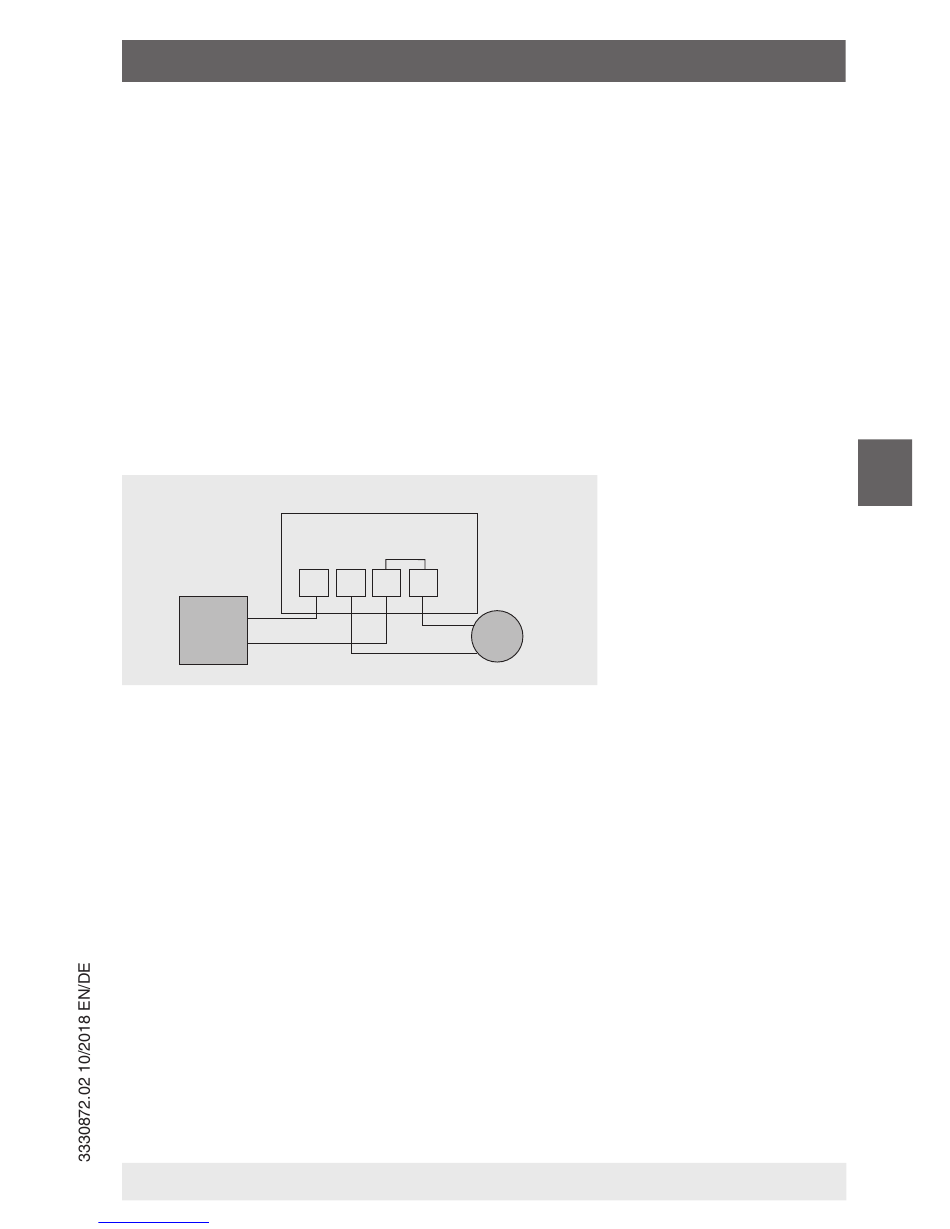

5.2 Conexión eléctrica
-
+
ans-
itter
La regleta de bornes de 4 polos para conectar el indicador de bucle de corriente se
encuentra en la parte posterior de la pantalla, y se puede acceder a ella después de
abrir la caja.
Borne 1: polo positivo del bucle de corriente
Borne 2: polo negativo del bucle de corriente
Los bornes 3 y 4 están puenteados en la placa, y sirven para la conexión cómoda de
un transmisor montado en el cabezal.
+
mA
WIKA manual de instrucciones modelo DIH10-Ex
