Beschreibung; Gehäuseausführungen; Anschlusskopf Bsz-H (Standardausführung), Dih10-Z-*A; Technische Daten - WIKA DIH10-Ex Betriebsanleitung

2. Aufbau und Funktion

2.2 Beschreibung

Das Anzeigemodul Typ DIH10-Ex ist ein universell einsetzbares, mikropro-
zessorgesteuertes Anzeige-, Überwachungs- und Regelgerät. Es besitzt
einen Eingang mit Anschlussmöglichkeit für Normsignale 4 ... 20 mA.
Durch einfache Montage und freie Programmierbarkeit über die vorhan-
denen Tasten können auch bereits im Einsatz befindliche Messumformer
DE
in kurzer Zeit nachgerüstet werden.
Die Anzeige versorgt sich aus der Stromschleife, somit ist keine weitere
Spannungsversorgung notwendig. Die 8 mm hohe LED-Anzeige gewähr-
leistet auch bei schlechten Lichtverhältnisse eine gute Ablesbarkeit.
2.3 Gehäuseausführungen

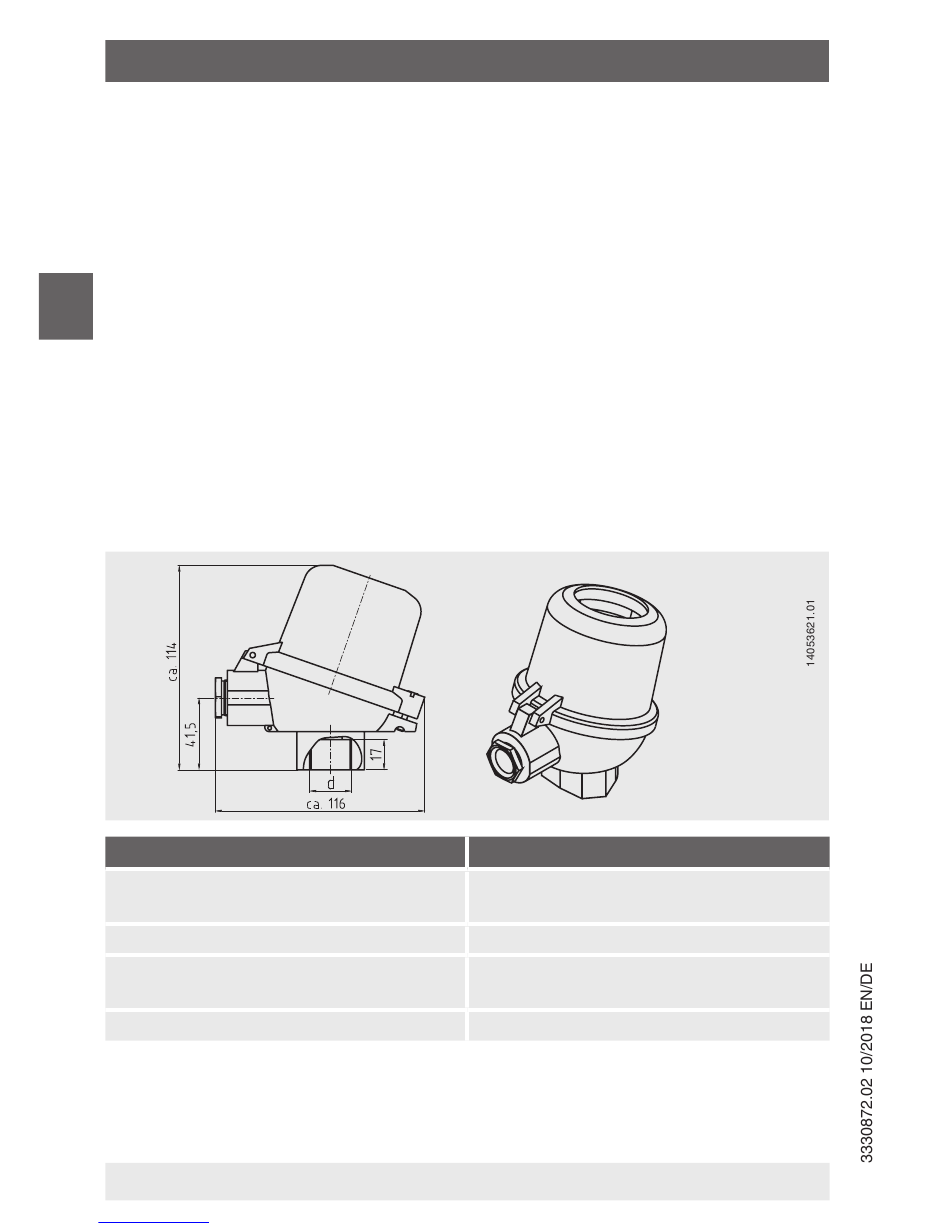

2.3.1 Anschlusskopf BSZ-H (Standardausführung), DIH10-Z-*A

Technische Daten

Anschluss zum Thermometer d
Werkstoff
Kabelverschraubung
Schutzart
1) RAL 5022
34
Downloaded from www.Manualslib.com manuals search engine
Standardausführung
M24 x 1,5
■
½ NPT
■
Aluminium blau, lackiert
1 x M20 x 1,5
■
1 x ½ NPT
■
IP65 (Option: IP67)
WIKA Betriebsanleitung Typ DIH10-Ex
Gewicht ca. 350 g
1)
