Installation des Innengeräts
1.
Installieren der Montageplatte.
• Die Montageplatte muss an einer Wand installiert werden, die das Gewicht des Innengeräts tragen kann.
1) Befestigen Sie die Montageplatte temporär an der Wand, stellen Sie sicher, dass die Blende waagrecht ist und
markieren Sie die Bohrlöcher an der Wand.
2) Befestigen Sie die Montageplatte mit Schrauben an der Wand.

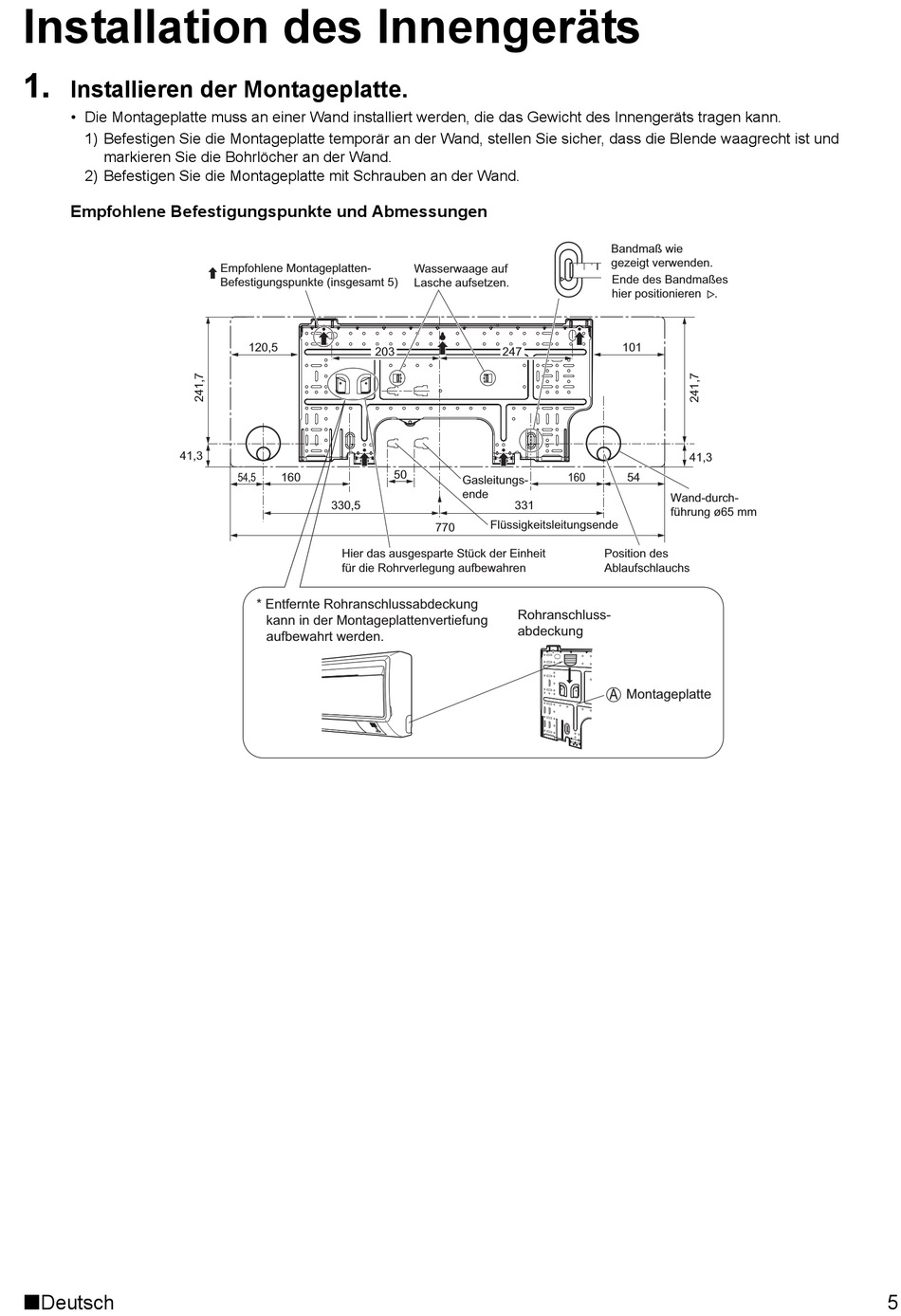

Empfohlene Befestigungspunkte und Abmessungen
41,3
Deutsch
Empfohlene Montageplatten-
Befestigungspunkte (insgesamt 5)
120,5
203
54,5
160
330,5
Hier das ausgesparte Stück der Einheit
für die Rohrverlegung aufbewahren
* Entfernte Rohranschlussabdeckung
kann in der Montageplattenvertiefung
aufbewahrt werden.
Wasserwaage auf
Lasche aufsetzen.
247
50
Gasleitungs-
ende
331
Flüssigkeitsleitungsende
770
Rohranschluss-
abdeckung
Bandmaß wie
gezeigt verwenden.
Ende des Bandmaßes
hier positionieren
.
101
41,3
160
54
Wand-durch-
führung ø65 mm
Position des
Ablaufschlauchs
Montageplatte
5
