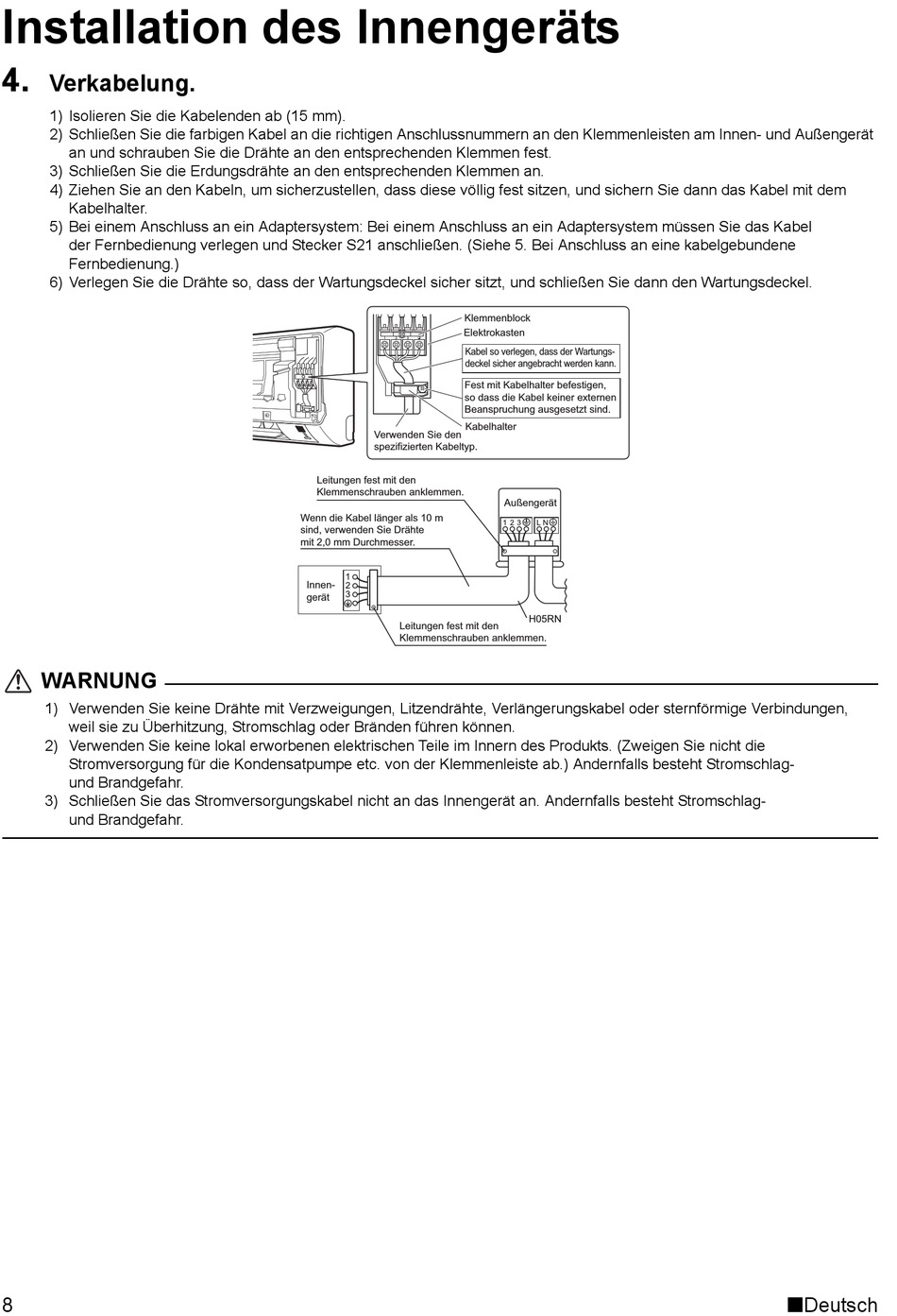

Installation des Innengeräts
4.
Verkabelung.
1) Isolieren Sie die Kabelenden ab (15 mm).
2) Schließen Sie die farbigen Kabel an die richtigen Anschlussnummern an den Klemmenleisten am Innen- und Außengerät
an und schrauben Sie die Drähte an den entsprechenden Klemmen fest.
3) Schließen Sie die Erdungsdrähte an den entsprechenden Klemmen an.
4) Ziehen Sie an den Kabeln, um sicherzustellen, dass diese völlig fest sitzen, und sichern Sie dann das Kabel mit dem
Kabelhalter.
5) Bei einem Anschluss an ein Adaptersystem: Bei einem Anschluss an ein Adaptersystem müssen Sie das Kabel
der Fernbedienung verlegen und Stecker S21 anschließen. (Siehe 5. Bei Anschluss an eine kabelgebundene
Fernbedienung.)
6) Verlegen Sie die Drähte so, dass der Wartungsdeckel sicher sitzt, und schließen Sie dann den Wartungsdeckel.
WARNUNG
1) Verwenden Sie keine Drähte mit Verzweigungen, Litzendrähte, Verlängerungskabel oder sternförmige Verbindungen,
weil sie zu Überhitzung, Stromschlag oder Bränden führen können.
2) Verwenden Sie keine lokal erworbenen elektrischen Teile im Innern des Produkts. (Zweigen Sie nicht die
Stromversorgung für die Kondensatpumpe etc. von der Klemmenleiste ab.) Andernfalls besteht Stromschlag-
und Brandgefahr.
3) Schließen Sie das Stromversorgungskabel nicht an das Innengerät an. Andernfalls besteht Stromschlag-
und Brandgefahr.
8
Klemmenblock
Elektrokasten
Kabel so verlegen, dass der Wartungs-
deckel sicher angebracht werden kann.
Fest mit Kabelhalter befestigen,
so dass die Kabel keiner externen
Beanspruchung ausgesetzt sind.
Kabelhalter
Verwenden Sie den
spezifizierten Kabeltyp.
Leitungen fest mit den
Klemmenschrauben anklemmen.
Wenn die Kabel länger als 10 m
sind, verwenden Sie Drähte
mit 2,0 mm Durchmesser.
Innen-
gerät
Leitungen fest mit den
Klemmenschrauben anklemmen.
Außengerät
H05RN
Deutsch
