Typenschild für Anschlüsse
See operating manual
Betriebsanleitung beachten
Observer manuel d'instruction
XXXXXXXXXXX
1
Ser.No.:
Supply /
Versorgung /
4
Tension d'alimentation
Active: 0/4...20mA, RL max. = 700 Ohm
Passive: 4...20mA, max. 30VDC, Ri < 150 Ohm
(HART: RL.min. = 250 OHM)
fmax = 1kHz
Passive: 30VDC, 250mA
5
fmax = 1kHz
Passive: 30VDC, 250mA
3...30VDC, Ri = 5kOhm
Ex-works / ab-Werk / réglages usine
6
Device SW:
7
Communication:
8
Drivers:
9
Date: 01. MAI 2009

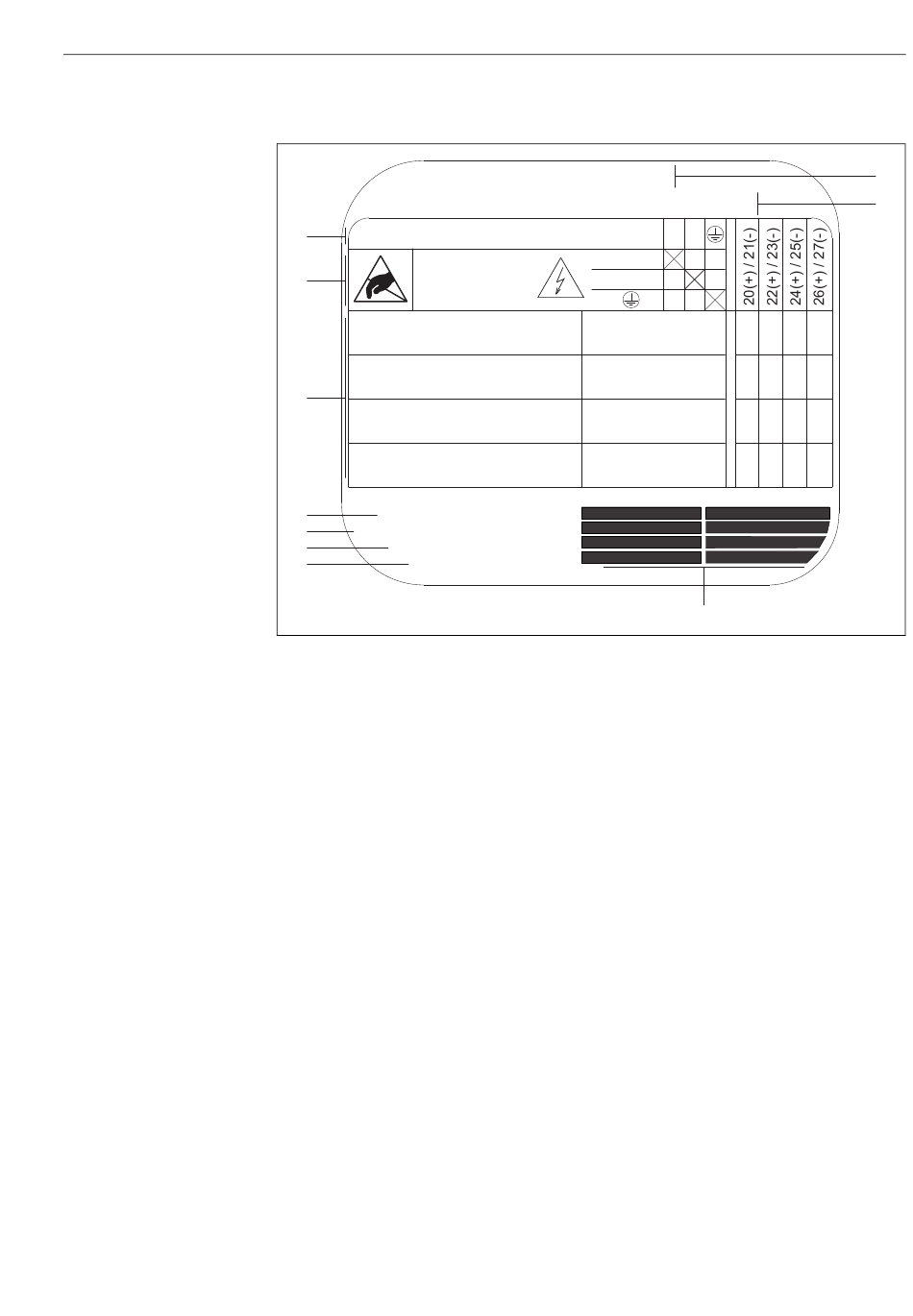

Abb. 3:
Typenschild-Spezifikationen für Messumformer-Anschlüsse (Beispiel)
1
Seriennummer
2
Mögliche Konfiguration des Stromausgangs
3
Mögliche Konfiguration der Relaiskontakte
4
Klemmenbelegung, Energieversorgungskabel: 85...260 V AC, 20...55 V AC, 16...62 V DC
Klemme Nr. 1: L1 für AC, L+ für DC
Klemme Nr. 2: N für AC, L– für DC
5
An Eingängen und Ausgängen anliegende Signale, mögliche Konfiguration und Klemmenbelegung (20...27),
siehe auch "Elektrische Werte von Eingängen/Ausgängen", → 88
6
Aktuell installierte Version der Geräte-Software
7
Installierte Kommunikationsart, z.B.: HART, PROFIBUS DP usw.
8
Informationen zur aktuellen Kommunikations-Software (Geräterevision und Gerätebeschreibung),
z.B.: Dev. 01 / DD 01 für HART
9
Datum der Herstellung
10
Laufende Updates zu in den Punkten 6 bis 9 angegebenen Daten
A:
P:
NO:
NC:
L1/L+
N/L-
PE
I-OUT (HART)
f-OUT
f-OUT
STATUS-IN
Update 1
XX.XX.XX
XXXXXXXXXXXXXXXX
319475-00XX
Identifizierung
active
passive
normally open contact
normally closed contact
1
2
P
P
X
Update 2
10
2
3
A
A0013819
