7.3 COLLEGAMENTI IDRAULICI
Um das "DAMPF"-System des Gerätes zu nutzen (siehe Kapitel 9.2) muss es an die
Wasserversorgung angeschlossen sein.
Es wird empfohlen, auf der Wasserzufuhr einen Filter und einen Absperrhahn zu montieren.
Betreiben Sie das Gerät NUR mit NICHT ENTMINERALISIERTEM TRINKWASSER bei einem
Druck zwischen 20 - 300kPa (0,2 - 3bar) über den 3/4" Anschluss des Magnetventils (Abbildung
9, Detail 1). Bei der Warmwasserversorgung darf die Temperatur 50°C nicht überschreiten.
Schließen Sie den Wannenablauf (Abbildung 9, Detail 2) an das Abwassersystem an.

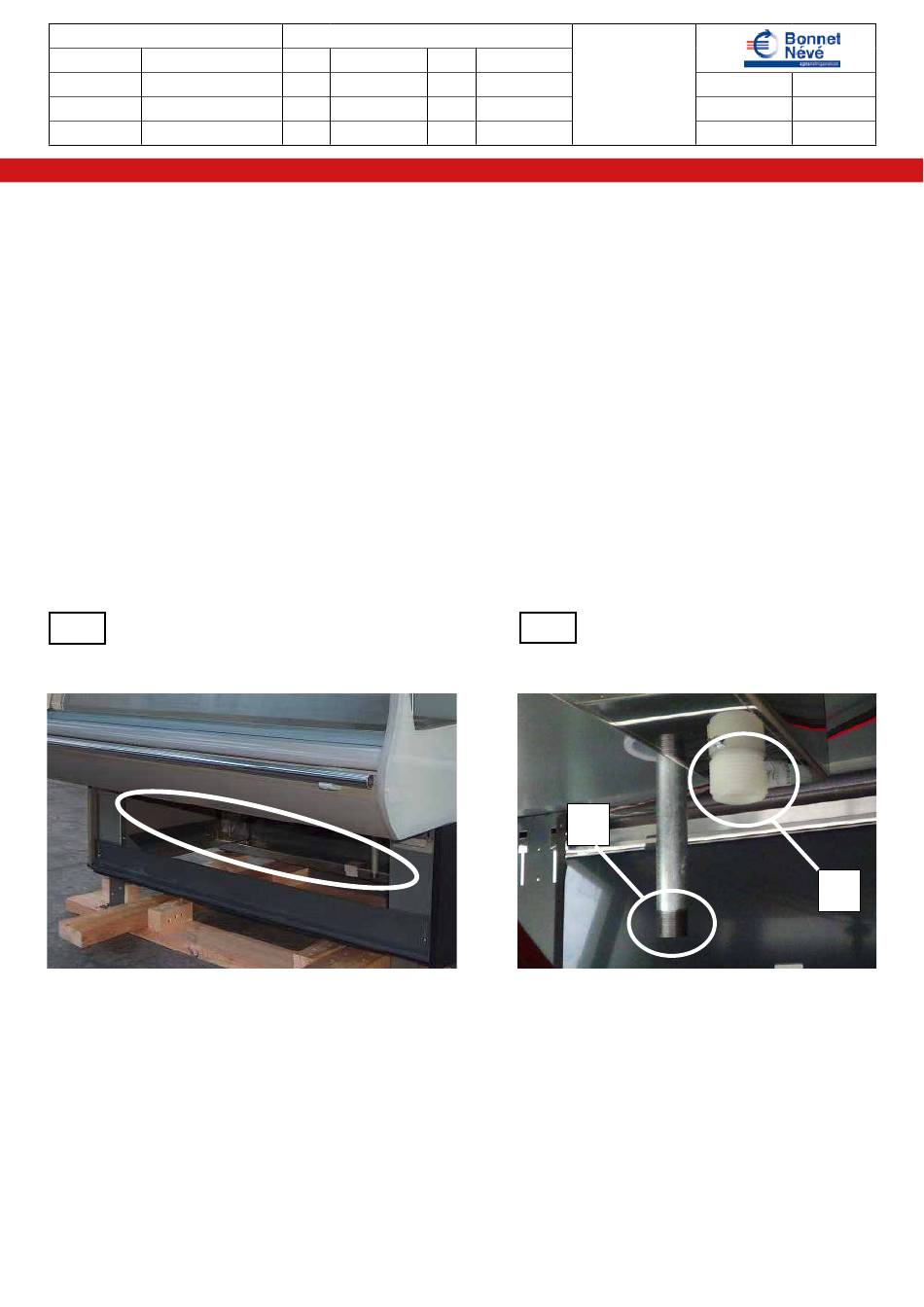

Fig. 8
Genaue Position der
Anschlüsse
STATE REVISION OF THE CHAPTER
ORD.
DATE
ORD.
A
18.03.2019
D
B
E
C
F
IN CONFORMITY
WITH THE
APPROVED
DATE
ORIGINAL
Fig. 9
Detailskizze Anschlüsse
