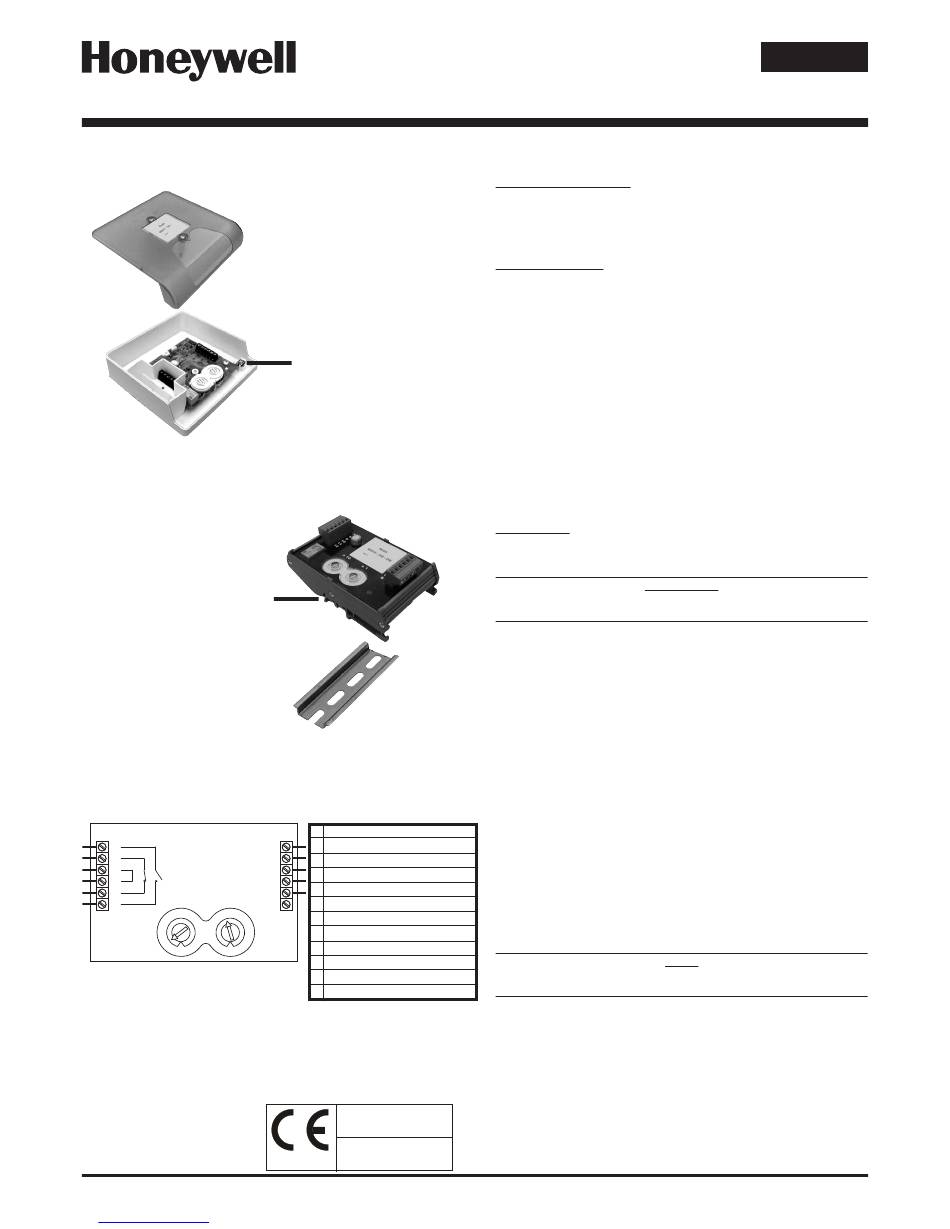

Figura 1a: Módulo de salida TC810E1040 ( -KO ) para
montaje en superficie con contactos de relé de 240 V.
Figura 1b: Módulo de salida TC810E1057 montado
en riel DIN con contactos de relé de 240 V.
PARA MONTARLO, COLOQUE
LA PESTAÑA SOBRE LA PARTE
SUPERIOR DEL RIEL Y GIRE EL
MÓDULO HACIA ABAJO PARA
ENCAJARLO.
PARA DESMONTARLO,
EMPUJE HACIA ARRIBA Y GIRE
LA PARTE SUPERIOR DEL
MÓDULO PARA SEPARARLO
DEL RIEL.
Figura 2: Conexiones del módulo
NOTA: Las conexiones son iguales para el TC810E1040 ( -KO ) y para
el TC810E1057
7
8
9
10
11
12
4
3
2
1
0
9
DECENAS
Selectores de dirección
giratorios y decádicos
Notas:
1. Si no se necesita el aislamiento de cortocircuitos, se debe conectar la salida
del lazo al terminal 5 en vez de al terminal 2. El terminal 5 está conectado
internamente de forma directa con el terminal 4.
2. Para cumplir las normativas europeas sobre seguridad, compruebe que todos
los cables con tensiones superiores a 48 V tienen los fusibles adecuados.
H200-93-01
Downloaded from
www.Manualslib.com
TC810E1040, TC810E1040-KO
INSTRUCCIONES PARA LA INSTALACIÓN DE LOS
MÓDULOS DE SALIDA DE CONMUTACIÓN DE RED 220 Vca
TERMINAL DE CONEXIÓN
DE LA PANTALLA DEL LAZO
1
SALIDA - DEL LAZO
2
SALIDA + DEL LAZO - VER NOTA 1
1
3
ENTRADA - DEL LAZO
2
3
4
ENTRADA + DEL LAZO
4
5
SALIDA + DEL LAZO - VER NOTA 1
5
6
T6 - NO CONECTADO
6
4
5
5
7
RELÉ 1 NORMALMENTE ABIERTA
3
6
6
8
RELÉ 2 NORMALMENTE CERRADA
7
2
7
1
8
8
9
TIERRA
0
9
10
TIERRA
UNIDADES
11
RELÉ 2 NORMALMENTE CERRADA
12
RELÉ 1 NORMALMENTE ABIERTA
DoP Ref: 0786-CPD-20341
Pittway Tecnologica S.r.l,
Via Caboto 19/3,
0786 07
34147 Trieste, Italy
Honeywell Building Solutions, Honeywell House, Arlington Business Park, Bracknell, Berkshire, RG12 1EB, UK
manuals search engine
Este manual ha sido preparado para que sirva como guía de referencia rápida
en la instalación. Si desea información más detallada, consulte el manual de
instalación del panel de control.
INFORMACIÓN GENERAL
La serie de módulos TC810E es una gama de dispositivos de interfaz
controlados por microprocesador que permiten supervisar y/o controlar
dispositivos auxiliares. El TC810E1040, TC810E1040-KO y el TC810E1057
son módulos de salida que proporcionan contactos sin tensión de 250 Vca. y
5 A, tanto normalmente abiertos como normalmente cerrados.
ESPECIFICACIONES
Tensión de funcionamiento: 15 a 30 Vcc. (mín. 19,5 Vcc. para que funcione el LED
Corriente máxima en reposo (µA): 275 µA - Sin comunicación
Corriente de avería:
Corriente de activación/desactivación de la bobina: 76 mA máximo para 12 mS
Contactos de relé:
Máxima corriente continua con el interruptor cerrado (I
Máxima corriente en cortocircuito (I
Máxima corriente en circuito abierto (I
Máxima impedancia en serie con el interruptor cerrado (Z
Temperatura de trabajo:
Humedad:
Dimensiones de TC810E1040(-KO): 134 mm (alto) x 139 mm (ancho) x 40 mm (fondo)
Dimensiones de TC810E1057: 127 mm (alto) x 76 mm (ancho) x 48 mm
Peso de TC810E1040, TC810E1040-KO: 195 g
Peso de TC810E1057: 140 g
Sección máxima de cable: 1,5 mm² - TC810E1040(-KO), 2.5mm² - (-DIN)
INSTALACIÓN
Nota: Estos módulos sólo se deben conectar a paneles de control utilizando
protocolos de comunicaciones analógicas direccionables compatibles
y exclusivos para supervisión y control.
Desconecte la alimentación del lazo antes de instalar módulos o sensores.
Puede haber altas tensiones en los terminales 7 a 12.
TC810E1040 y TC810E1040-KO
1. El TC810E1040 ( -KO ) incluye una caja a medida de bajo perfil para
montaje en superficie, con varias opciones para los centros de sujeción.
Para acceder a todos los puntos de sujeción y al orificio posterior de
entrada del cable es necesario retirar la placa del circuito que está sujeta
con dos tornillos que atraviesan la placa. No olvide volver a colocar estos
tornillos al reinstalar la placa de circuito.
2. Si no se necesita la entrada posterior del cable, la caja presenta en la
tapa varios troqueles por donde se pueden introducir cables utilizando
casquillos adecuados.
3. Las conexiones con el TC810E1040 ( -KO ) se realizan mediante dos
bloques de terminales de 6 vías en la placa de circuito del módulo, con
capacidad para cables con sección máxima de 1,5 mm². Consulte las
conexiones en la figura 2.
4. La caja para montaje en superficie incluye un terminal de toma de tierra
para conectar la pantalla del cable del lazo, si se utiliza, y garantizar la
continuidad. Consulte la figura 1a.
TC810E1057
1. El TC810E1057 se monta en rieles estándar DIN "Top Hat" de 35 mm x
7,5 mm. Debe ir montado en una cabina que cumpla todas las normativas
aplicables sobre seguridad.
2. Las conexiones con el TC810E1057 se realizan mediante terminales
extraíbles con capacidad para cables con sección máxima de 2,5 mm².
Consulte las conexiones en la figura 2.
Compruebe que utiliza los terminales correctos para el lazo y la tensión
de red, ya que de lo contrario el equipo podría resultar dañado.
La dirección de ambos módulos se selecciona por medio de selectores de
dirección giratorios y decádicos (figura 2) a los que se accede desde la parte
delantera del módulo. Hay que utilizar un destornillador para girar las ruedas
y elegir la dirección deseada. Nota: El número de direcciones disponibles
depende de la capacidad de la central, consulte la documentación de la
central de incendios.
Aisladores de cortocircuitos
Todos los módulos de la serie TC810E incluyen supervisión y aislamiento de
cortocircuitos en el lazo analógico. Si es necesario, se pueden sacar del lazo
EN54-17: 2005
los aisladores para facilitar el uso de los módulos en lazos de alta corriente,
EN54-18: 2005
por ejemplo cuando se utilizan sirenas. Para ello hay que conectar la salida
positiva del lazo al terminal 5 en vez de al terminal 2.
TC810E1057
Y
E S PA Ñ O L
- TC810E1040-KO 17,5 Vcc)
445 µA - Comunicación con parpadeo de led habilitado - 5 s
375 µA - Comunicación cada 16s. Parpadeo LED cada 8s
8,8 mA (LED amarillo iluminado)
5 A a 30 V c.c. 5 A a 250 V c.a.
máx.): 1A
c
máx.): 1A
s
máx.) (estado aislado): 15mA
L
máx.):170 mOhms a 15Vcc
c
-20 °C a 60 °C
5% a 95% de humedad relativa
(fondo) (incluyendo terminales)
PRECAUCIÓN
AVISO
I56-2059-014
