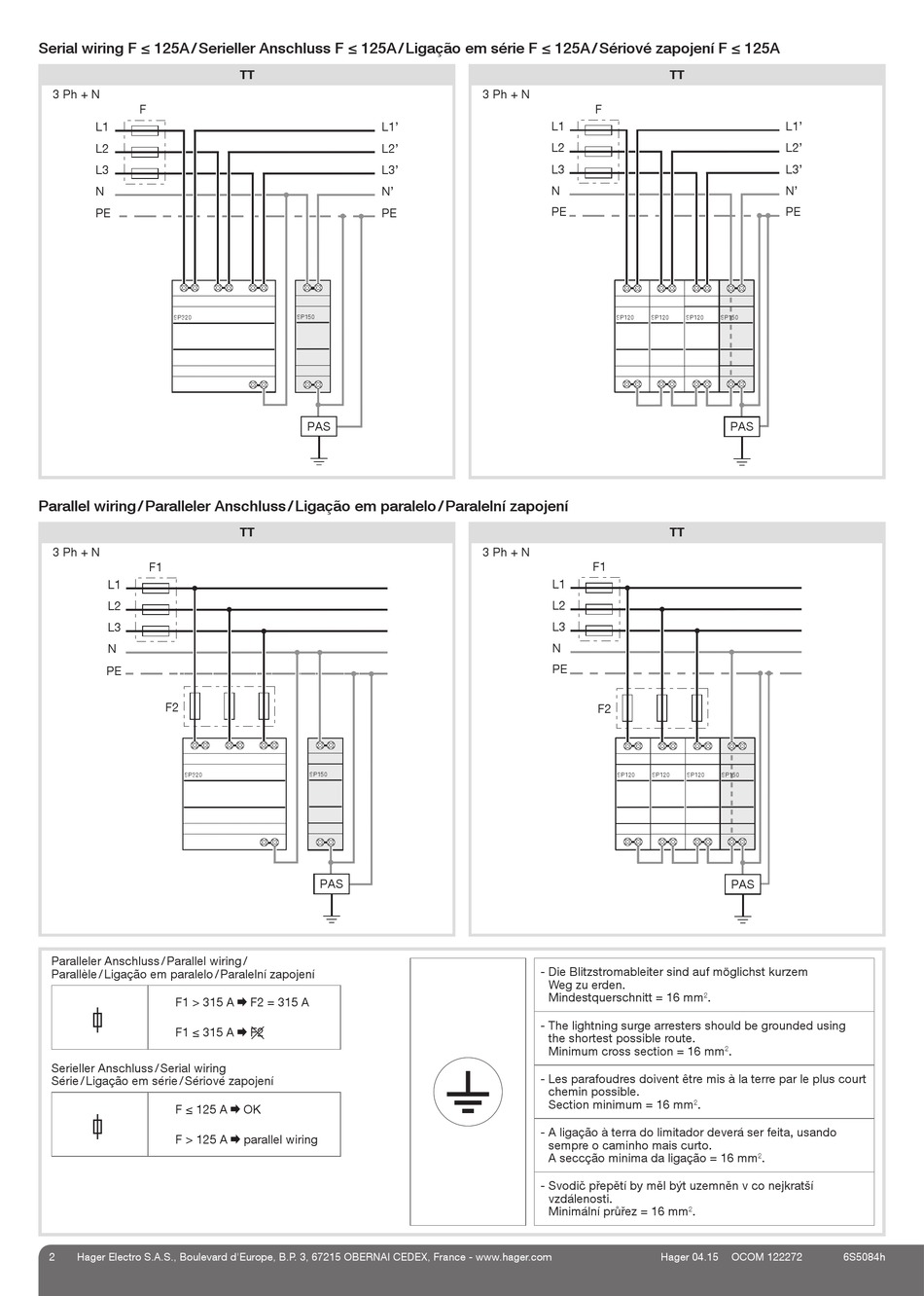

Serial wiring F ≤ 125A / Serieller Anschluss F ≤ 125A / Ligação em série F ≤ 125A / Sériové zapojení F ≤ 125A
3 Ph + N
Parallel wiring / Paralleler Anschluss / Ligação em paralelo / Paralelní zapojení
3 Ph + N
Paralleler Anschluss / Parallel wiring /
Parallèle / Ligação em paralelo / Paralelní zapojení
F1 > 315 A 7 F2 = 315 A
}
F1 ≤ 315 A 7 F2
Serieller Anschluss / Serial wiring
Série / Ligação em série / Sériové zapojení
F ≤ 125 A 7 OK
}
F > 125 A 7 parallel wiring
2
Hager Electro S.A.S., Boulevard d'Europe, B.P. 3, 67215 OBERNAI CEDEX, France - www.hager.com
TT
TT
3 Ph + N
3 Ph + N
- Die Blitzstromableiter sind auf möglichst kurzem
Weg zu erden.
Mindestquerschnitt = 16 mm
- The lightning surge arresters should be grounded using
the shortest possible route.
Minimum cross section = 16 mm
- Les parafoudres doivent être mis à la terre par le plus court
chemin possible.
Section minimum = 16 mm
- A ligação à terra do limitador deverá ser feita, usando
sempre o caminho mais curto.
A seccção minima da ligação = 16 mm
- Svodič přepětí by měl být uzemněn v co nejkratší
vzdálenosti.
Minimální průřez = 16 mm
TT
TT
.
2
.
2
.
2
.
2
.
2
Hager 04.15
OCOM 122272
6S5084h
