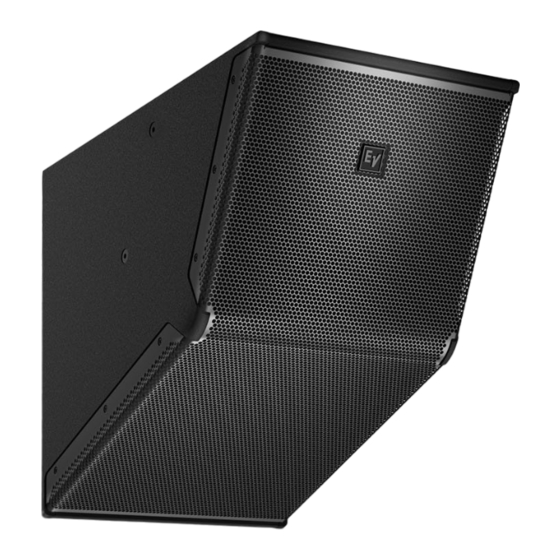

- Seite 1 EVC Variable‑Intensity Loudspeakers EVC‑1122‑VIBTEN54 | EVC‑1122‑VIWTEN54 Installationsvejledning...
-
Seite 3: Inhaltsverzeichnis
Empfohlene Verfahren vor der Montage Arbeiten mit Montagezubehör 4.3.1 Montage mit einer U-Halterung 4.3.2 Montage mit Verankerungspunkten Nennwerte der Rigging-Stärke und Sicherheitsfaktoren Elektrischer Anschluss Anschluss TK-150 Transformator Technische Daten Technische Daten zum EN54-24 Bezugspunkte Electro-Voice Installationsvejledning 2019-10 | 04 | F.01U.378.116... -
Seite 4: Sicherheitshinweise
Sachschäden oder zu einer Beschädigung des Geräts führen. Hinweis! Dieses Symbol weist auf Informationen oder auf Unternehmensrichtlinien hin, die sich direkt oder indirekt auf die Mitarbeitersicherheit und den Sachschutz beziehen. Im Installationshandbuch finden Sie weitere Anweisungen. 2019-10 | 04 | F.01U.378.116 Installationsvejledning Electro-Voice... -
Seite 5: Einführung
Montagehöhe des Lautsprechers sowie vom vertikalen Winkel ab, in dem das System ausgerichtet ist. Mit dieser Single-Box-Lösung werden Materialkosten und Arbeitszeit verringert und gleichzeitig die Leistung mit höherer Sprachverständlichkeit und gleichmäßigerer Reichweite erhöht. Zusammenfassend sind die Hauptvorteile des EVC-1122-VI folgende: Electro-Voice Installationsvejledning 2019-10 | 04 | F.01U.378.116... - Seite 6 EVC-1122-VI-Lautsprecher sind mit robustem EVCoat beschichtet. Im Gegensatz zu anderen EVC-Modellen gibt es keine wetterfesten Versionen des Variable-Intensity Lautsprechers. Wie alle EVC-Systeme ist auch der EVC-1122-VI in schwarz oder weiß erhältlich. Die aktuelle Benutzerdokumentation finden Sie in den entsprechenden Produktinformationen unter www.electrovoice.com. 2019-10 | 04 | F.01U.378.116 Installationsvejledning Electro-Voice...
-
Seite 7: Planung Der Installation Und Ausrichtung Des Evc-1122-Vi-Lautsprechers
Funktionen ermittelt werden. Der Neigungswinkel sollte in Grad eingegeben werden, für die Montagehöhe können jedoch entweder englische oder metrische Einheiten verwendet werden. Die vertikale Ausrichtung hat keine wesentliche Auswirkung auf die horizontale Abdeckung (Coverage) des Zuhörerbereichs. Electro-Voice Installationsvejledning 2019-10 | 04 | F.01U.378.116... - Seite 8 | Planung der Installation und Ausrichtung des EVC-1122-VI-Lautsprechers EVC Variable-Intensity Loudspeakers Abbildung 3.1: Der Abdeckungsbereich (Coverage) wird durch Montagehöhe und -winkel bestimmt. 2019-10 | 04 | F.01U.378.116 Installationsvejledning Electro-Voice...
-
Seite 9: Montage
Verzögerungen vor Ort verhindern. EV empfiehlt, dass Sie die folgenden Schritte ausführen: Packen Sie alle Lautsprecher im Geschäft aus. Sehen Sie nach, dass die Modellnummern korrekt sind. Überprüfen Sie den Gesamtzustand der Lautsprecher. Überprüfen Sie die Funktion an den Lautsprechereingängen. Electro-Voice Installationsvejledning 2019-10 | 04 | F.01U.378.116... -
Seite 10: Arbeiten Mit Montagezubehör
Wand, Decke, Struktur und alle Anhänge sämtliche über Kopf aufgehängten Objekte stützen können. Jegliche Hardware, die zum Aufhängen von Lautsprecher verwendet und nicht von Electro-Voice gestellt wird, obliegt der Verantwortung anderer. Electro-Voice übernimmt keine Haftung für Sach- oder Personenschäden, die aus unsachgemäßer Verwendung, Installation oder Bedienung des Produkts resultieren. -
Seite 11: Montage Mit Verankerungspunkten
Sie in den Installationsanweisungen zum EBK1-M10 Ösenschrauben- Befestigungssatz (F.01U.303.870). Befestigung der Ösenschrauben Vorsicht! An den Seiten eines EVC-Gehäuses darf keine Ösenschraube angebracht werden, um ein System aufzuhängen. Dies kann zu einer Beschädigung des Gehäuses, zu Installationsfehlern und Personenschäden führen. Electro-Voice Installationsvejledning 2019-10 | 04 | F.01U.378.116... - Seite 12 Installieren Sie die Ösenschraube niemals ohne Unterlegscheibe, die im Lieferumfang des Ösenschraubensatzes enthalten ist. Ziehen Sie die Ösenschraube mit der Hand fest, bis sie richtig ausgerichtet ist – maximal eine komplette Umdrehung. Installieren Sie ein Sicherungsseil (Safety). 2019-10 | 04 | F.01U.378.116 Installationsvejledning Electro-Voice...
- Seite 13 Wird die Ösenschraube mit einem Schraubenschlüssel, Schraubendreher oder anderem Werkzeug zu fest gezogen, kann dies zu einem Systemfehler und möglicherweise zu Verletzung führen. Abbildung 4.4: Festsitzende Ösenschrauben mit Unterlegscheiben, mit korrekter Ausrichtung in die Zugrichtung (links: korrekt, rechts: falsch) Electro-Voice Installationsvejledning 2019-10 | 04 | F.01U.378.116...
-
Seite 14: Nennwerte Der Rigging-Stärke Und Sicherheitsfaktoren
Der Benutzer wird darauf hingewiesen, dass einige örtliche Vorschriften möglicherweise Sicherheitsfaktoren erfordern, die höher als 10:1 sind. In diesem Fall besteht Electro-Voice darauf, dass der Benutzer bei der gesamten Lautsprecherinstallation den höheren Sicherheitsfaktor berücksichtigt, wie von den örtlichen Bestimmungen vorgesehen. Es liegt in der Verantwortung des Benutzers sicherzustellen, dass bei jeder Lautsprecherinstallation alle geltenden örtlichen, staatlichen oder bundestaatlichen Sicherheitsvorschriften erfüllt werden. - Seite 15 Achten Sie darauf, dass sich das Aufhängungsseil in der Ebene der Ösenschraube befindet, wie in ( Ösenschrauben in der Zugrichtung, Seite 13 dargestellt. Justieren Sie die Ösenschraube ggf. bei der Installation, um diese Ausrichtung beizubehalten. Winkelbegrenzung des Ösenschrauben-Aufhängungsseils Electro-Voice Installationsvejledning 2019-10 | 04 | F.01U.378.116...
- Seite 16 Von links nach rechts alle Aufhängungswinkel für die Ösenschrauben Das aufgehängte Cluster aller Ösenschrauben muss senkrecht (Lot) bis ±5° sein. 5º Abbildung 5.3: Von links nach rechts Winkelbegrenzungen für eine Aufhängung mit allen Ösenschrauben (Sichtwinkel zur Veranschaulichung übertrieben dargestellt) 2019-10 | 04 | F.01U.378.116 Installationsvejledning Electro-Voice...
-
Seite 17: Elektrischer Anschluss
Kombination aus Kompressionstreiber/Waveguide. Darüber hinaus passt das Netzwerk den Frequenzgang und den Pegel jedes einzelnen Treibers an, sodass der gesamte Frequenzgang des Lautsprechers im Wesentlichen auf den vorgesehenen Betriebsbereich ausgerichtet ist. Es gibt keine Bi-Amp-Option für die EVC-Mittel-/Hochtonlautsprecher. Electro-Voice Installationsvejledning 2019-10 | 04 | F.01U.378.116... - Seite 18 APPLICABLE LOCAL LAWS AND REGULATIONS. INPUT TIGHTEN ALL UNUSED CONNECTOR SCREWS WARNING EYEBOLTS MUST BE FULLY SEATED AND ORIENTED IN THE PLANE OF PULL AS SHOWN. ALWAYS USE WASHERS TO DISTRIBUTE SUS- PENSION LOADS. 2019-10 | 04 | F.01U.378.116 Installationsvejledning Electro-Voice...
- Seite 19 Leistung der Lautsprecher optimiert. Einstellungen des EVC-Lautsprechers können auch in jedem IRIS-Net-kompatiblen digitalen Signalprozessor implementiert werden. Hinweis! Preset EVC1122-VI(FR)FIR v1.0.SPS kann von www.electrovoice.com heruntergeladen werden und ist für den Einsatz in EN54-Installationen zugelassen. Electro-Voice Installationsvejledning 2019-10 | 04 | F.01U.378.116...
-
Seite 20: Tk-150 Transformator
Beim Durchschleifen (Daisy-Chain) zusätzlicher Systeme verbinden Sie die Leitungen zum nächsten System nur mit den Klemmen direkt gegenüber der Eingangsleitungen. Ein unsachgemäßer Anschluss kann zu Beschädigungen des Transformators, aufeinanderfolgender Lautsprecher, des Leistungsverstärkers oder einer beliebigen Kombination dieser Einheiten führen. 2019-10 | 04 | F.01U.378.116 Installationsvejledning Electro-Voice... - Seite 21 EVC Variable-Intensity Loudspeakers TK-150 Transformator | de Hinweis! Ziehen Sie alle nicht verwendeten Anschlussschrauben fest, um Rasselgeräusche zu vermeiden. Electro-Voice Installationsvejledning 2019-10 | 04 | F.01U.378.116...
-
Seite 22: Technische Daten
Frontgitter: 18 GA pulverbeschichteter Stahl mit drehbarem Logo Umgebungsbedingungen: NUR INNENEINSATZ Aufhängung: (8) M10-Aufhängepunkte Farbe: Schwarz oder Weiß Abmessungen (H x B x T): 528 x 411 x 648 mm Nettogewicht: 24,1 kg Versandgewicht: 26,8 kg Full-Space-Messung. Pro EN-54 Prüfstandard. Mit empfohlener Voreinstellung. 2019-10 | 04 | F.01U.378.116 Installationsvejledning Electro-Voice... -
Seite 23: Abmessungen
EVC Variable-Intensity Loudspeakers Technische Daten | de Abmessungen: 276.6 mm [10.89 in] 411.0 mm 647.6 mm [16.18 in] [25.50 in] 202.0 mm [7.95 in] 527.8 mm 63° [20.78 in] 69° Electro-Voice Installationsvejledning 2019-10 | 04 | F.01U.378.116... -
Seite 24: Technische Daten Zum En54
Tab. 9.5: Reproduzierbarkeit und Abstrahlwinkel gemessen im Vollraum (4 Meter Signal, 1 Watt, mit Terzband gefiltertes Rosa Rauschen). Technische Daten EN54 Empfindlichkeit gemäß EN54-24 (SPL 79 dB 1 W/4 m): Maximaler berechneter Schalldruckpegel 150 W transformatorgekoppelt bei 4 Metern_ gemäß EN54-24: 100,5 dB Impedanz: 70 V transformatorgekoppelt: 150 W/33 Ω, 75 W/65 Ω, 37,5 W/130 Ω 2019-10 | 04 | F.01U.378.116 Installationsvejledning Electro-Voice... -
Seite 25: Bezugspunkte
100 V transformatorgekoppelt: 150 W/65 Ω, 75 W/130 Ω Hinweis! Die Daten der Spezifikationen wurden in einer Absorberkammer gemäß EN 54-24 gemessen. Siehe Zeichnung für Bezugsebene, Bezugsachse und horizontale Ebene. Bezugspunkte 90º 90º 63º 69º Bezugsebene Horizontale Ebene Bezugsachse Electro-Voice Installationsvejledning 2019-10 | 04 | F.01U.378.116... - Seite 26 Bosch Building Technologies 130 Perinton Pkwy, Fairport, NY, 14450, USA 0905-CPR-192014-01 EN 54-24:2008 Lautsprecher für Sprachalarmierungssysteme für Brandmelde- und Feueralarmsysteme für Gebäude Lautsprecher EVC-1122-VIBTEN54, EVC-1122-VIWTEN54 Typ A Weitere Informationen zur Installation finden Sie im Produkthandbuch F.01U.378.116. 2019-10 | 04 | F.01U.378.116 Installationsvejledning Electro-Voice...
- Seite 27 EVC Variable-Intensity Loudspeakers Technische Daten zum EN54-24 | Electro-Voice Installationsvejledning 2019-10 | 04 | F.01U.378.116...
- Seite 28 | Technische Daten zum EN54-24 EVC Variable-Intensity Loudspeakers 2019-10 | 04 | F.01U.378.116 Installationsvejledning Electro-Voice...
