Verwandte Anleitungen für Electro-Voice ZLX-12P-UX
Inhaltszusammenfassung für Electro-Voice ZLX-12P-UX

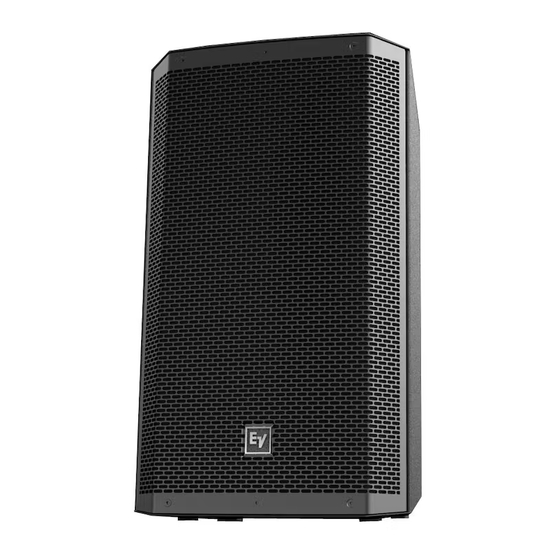

- Seite 1 ZLX Serie ZLX-12P-UX, ZLX-15P-UX, ZLX-12P-EX, ZLX-15P-EX, ZLX-12P-AX, and ZLX-15P-AX de | User Manual...
-
Seite 3: Inhaltsverzeichnis
Verwendung von Mittel/Hochton-Systemen als Monitor 6.1.4 Kombinationen von Mittel/Hochton-Systemen mit Subwoofern Passivlautsprecher 6.2.1 Grundlegendes Stereosystem mit Mittel/Hochtonsystemen 6.2.2 Verwendung von Mittel/Hochtonsystemen als Bühnenmonitor 6.2.3 Kombinationen von Mittel/Hochton-Systemen mit Subwoofern Fehlerbehebung Technische Daten Frequenzgang Abmessungen Hinweise Electro-Voice User Manual 2015.12 | 02 | F.01U.319.253... -
Seite 4: Sicherheit
Flüssigkeiten gefüllte Objekte, z. B. Vasen, dürfen nicht auf das Gerät gestellt werden. 10. Achten Sie darauf, dass die Ventilationsöffnungen nicht abgedeckt werden. Beachten Sie bei der Installation die Anweisungen des Herstellers. 2015.12 | 02 | F.01U.319.253 User Manual Electro-Voice... -
Seite 5: Aufhängung
Das Aufhängen von Objekten birgt potenzielle Gefahren und darf daher nur von Personen durchgeführt werden, die über gründliche Kenntnisse der entsprechenden Techniken und Vorschriften verfügen. Von Electro-Voice wird dringend empfohlen, beim Aufhängen von Lautsprechern alle geltenden nationalen, bundesstaatlichen, staatlichen und örtlichen Vorschriften zu berücksichtigen. -
Seite 6: Fcc-Informationen
Voice-Handbüchern und -Installationshandbüchern beschrieben mit entsprechenden Zubehör und entsprechender Hardware aufgehängt werden. Verwenden Sie NICHT die Griffe zum Aufhängen der Lautsprecher. Die Griffe von Electro-Voice-Lautsprechern sind nur für den Transport durch Personen bestimmt. Objekte wie Faserseile, Drahtseile, Kabel oder andere Materialien dürfen nicht verwendet werden, um Lautsprecher an den Griffen aufzuhängen. -
Seite 7: Vorsichtmaßnahmen
Vorsichtmaßnahmen Bei Verwendung einer Electro-Voice-Lautsprecherbox im Freien an einem sonnigen Tag, platzieren Sie die Lautsprecherbox in einem schattigen oder abgedeckten Bereich. Die Verstärker der Lautsprecher besitzen eine Schutzschaltung, die beim Erreichen sehr hoher Temperaturen den Lautsprecher vorübergehend ausschalten. Dies kann der Fall sein, wenn der Lautsprecher an einem heißen Tag direkter Sonneneinstrahlung ausgesetzt ist. -
Seite 8: Beschreibung
Beschreibung Vielen Dank für Ihren Kauf eines aktiven oder passiven Lautsprechersystems der ZLX-Serie von Electro-Voice. Nehmen Sie sich bitte die Zeit, um sich zur Nutzung des gesamten Funktionsumfangs im Handbuch über alle Funktionen des EV-Systems zu informieren. ZLX-Modelle heben sich in ihrer Klasse durch das vollständigste und innovativste Funktionspaket vom Wettbewerb ab und ermöglichen Ihnen unabhängig vom Anwendungsfall... -
Seite 9: Systemübersicht
Gehäuse. Egal, ob die ZLX-Boxen auf einer Distanzstange befestigt oder als Bodenmonitor eingesetzt werden,sie sie liefern eine beeindruckende akustische Leistung und hohe Verständlichkeit – den legendären „EV-Sound“, dem die Profis vertrauen. Electro-Voice User Manual 2015.12 | 02 | F.01U.319.253... -
Seite 10: Schnellkonfiguration
Stellen Sie die Eingangsverstärkung auf (-unendlich). Schalten Sie die POWER-Taste ein (ON). Erhöhen Sie die Eingangsverstärkung in der DSP-Startanzeige auf den gewünschten Signalpegel. Stellen Sie den Masterlautstärkeregler MASTER VOL auf die gewünschte Lautstärke. 2015.12 | 02 | F.01U.319.253 User Manual Electro-Voice... - Seite 11 Sehen Sie dazu auch • Verstärker-DSP, Seite 15 Electro-Voice User Manual 2015.12 | 02 | F.01U.319.253...
-
Seite 12: Verwendung Auf Stativ, Distanzstange Oder Als Bodenmonitor
Bringen Sie auf einem für eine einzelne Lautsprecherbox ausgelegten Stativ nicht mehr als eine Lautsprecherbox an. Heben Sie die Lautsprecherbox mit zwei Händen. Setzen Sie die auf der Lautsprecherboxunterseite befindliche Stativhülse auf die Stativstange. 2015.12 | 02 | F.01U.319.253 User Manual Electro-Voice... - Seite 13 Wenn Sie keine Distanzstange mit Gewinde verwenden, fahren Sie mit dem nächsten Schritt fort. Heben Sie die Lautsprecherbox mit zwei Händen. Setzen Sie die auf der Lautsprecherboxunterseite befindliche Stativhülse auf die Stativstange. Electro-Voice User Manual 2015.12 | 02 | F.01U.319.253...
-
Seite 14: Bodenmonitor
Verlegen Sie die Kabel sorgfältig, um eine Verletzung der Künstler, Roadies und Besucher zu vermeiden. Hinweis! Sichern Sie die Kabel soweit möglich mit Kabelbindern oder Klebeband. Front View Side View Bild 4.2: Optimale Abstrahlwinkel in Monitorposition 2015.12 | 02 | F.01U.319.253 User Manual Electro-Voice... -
Seite 15: Verstärker-Dsp
Bereich links von Null (0) gilt für die Regelung von Line-Level-Quellen, der Bereich rechts von der Null (0) dient zur Regelung von Mikrofonpegeln. Die LINE- und MIC- Eingangspegelregelung ist für INPUT 1 und INPUT 2 verfügbar. Electro-Voice User Manual 2015.12 | 02 | F.01U.319.253... -
Seite 16: Systemstatus
CLIP signalisiert, dass das Eingangssignal der Lautsprecherbox zu hoch ist und somit ein übersteuertes Signal an den Lautsprecher übertragen wird. Wird CLIP angezeigt, reduzieren Sie die Eingangsverstärkung und/oder das Signal am Mischpult oder Quellgerät. LIMIT ODER Bild 5.4: Systemstatus Limit 2015.12 | 02 | F.01U.319.253 User Manual Electro-Voice... -
Seite 17: Dsp-Bedienelemente
Die Einstellung wird gespeichert. Der Fokus kehrt zurück zu den Menüoptionen links im DSP- Menü. Wiederholen Sie die Schritte 2 bis 5, um weitere DSP- und Systemeinstellungen zu ändern. Wählen Sie EXIT, um zum Startbildschirm zurückzukehren. Electro-Voice User Manual 2015.12 | 02 | F.01U.319.253... -
Seite 18: Dsp-Steuerungsmenü Mittel/Hochton Lautsprecher
ON (Standard) LIMIT LCD DIM ON (Standard) CONTRAST 0 zero (Standard) -10 bis +10 STORE EXIT, 1, 2, 3, 4, 5, EXIT RECALL EXIT, 1, 2, 3, 4, 5, EXIT RESET NO (Standard) 2015.12 | 02 | F.01U.319.253 User Manual Electro-Voice... - Seite 19 Einstellungen zur Verwendung mit anderen Subwoofern. Die Einstellungen EKX-15SP, EKX-18SP und ELX118P sind besonders für diese Subwoofer optimiert und beinhalten zum Beispiel ein Delay für Time- und Phasen-Alignment, zur Erreichung des bestmöglichen Klangresultats. Die Standardeinstellung ist OFF. Electro-Voice User Manual 2015.12 | 02 | F.01U.319.253...
- Seite 20 Zeichen einschließlich Leerzeichen enthalten. Verwenden Sie die alphanumerischen Zeichen A bis Z und 0-9. Ein Name kann bis zu 12 Zeichen lang sein. Verfahren Sie folgendermaßen, um angepasste Benutzereinstellungen zu speichern: Navigieren Sie im Menü DSP zu STORE. 2015.12 | 02 | F.01U.319.253 User Manual Electro-Voice...
- Seite 21 Verfahren Sie folgendermaßen, um das System auf die Werkseinstellungen zurückzusetzen: Wählen Sie im Menü DSP RESET. Sie werden gebeten, das Zurücksetzen zu bestätigen. Wählen Sie YES. Die Lautsprecherbox wird neu gestartet und auf die Werkseinstellungen zurückgesetzt. Electro-Voice User Manual 2015.12 | 02 | F.01U.319.253...
- Seite 22 Menü STORE gelöscht. Nach dem Löschen der fünf (5) benutzerdefinierten Einstellungen in den Menüs STORE und RECALL erscheint der Hinweis <EMPTY>. Menü INFO Das Menü Information dient zur Anzeige von Produktname und Firmwareversion. 2015.12 | 02 | F.01U.319.253 User Manual Electro-Voice...
-
Seite 23: Empfohlene Konfigurationen
Empfohlene Konfigurationen Aktivlautsprecher 6.1.1 Verkettung von Mittel/Hochton-Systemen Hinweis! Die Pfeilrichtung verdeutlicht den Signalpfad. Mode: Speech Location: Pole Sub: Tabelle 6.1: DSP-Einstellungen Lautsprecherbox auf einem Stativ Electro-Voice User Manual 2015.12 | 02 | F.01U.319.253... -
Seite 24: Mp3-Player Mono-Konfiguration
ZLX Serie 6.1.2 MP3-Player MONO-Konfiguration Player Hinweis! Die Pfeilrichtung verdeutlicht den Signalpfad. Mode: Music Location: Pole Sub: Tabelle 6.2: DSP-Einstellungen Lautsprecherbox auf einem Stativ 2015.12 | 02 | F.01U.319.253 User Manual Electro-Voice... -
Seite 25: Verwendung Von Mittel/Hochton-Systemen Als Monitor
6.1.3 Verwendung von Mittel/Hochton-Systemen als Monitor Hinweis! Die Pfeilrichtung verdeutlicht den Signalpfad. Mode: Live Location: Monitor Sub: Tabelle 6.3: DSP-Einstellungen, Lautsprecher als Monitore Electro-Voice User Manual 2015.12 | 02 | F.01U.319.253... -
Seite 26: Kombinationen Von Mittel/Hochton-Systemen Mit Subwoofern
Live Location: Pole Sub: EKX-18SP EKX-18SP Mode: Live Location: Normal Low Pass: ZLX-15P Tabelle 6.4: DSP-Einstellungen für Kombination von Mittel/Hochton-Lautsprecherbox und Subwoofer Sehen Sie dazu auch • DSP-Steuerungsmenü Mittel/Hochton Lautsprecher, Seite 18 2015.12 | 02 | F.01U.319.253 User Manual Electro-Voice... -
Seite 27: Passivlautsprecher
Pin 1+ und 1- Benutzt Pin 2+ und 2- Nicht benutzt Vorsicht! Überschreiten Sie nicht die maximal zulässige Belastung des Verstärkers. Verstärkerbelastung (pro Ausgangskanal) Lautsprecheranzahl Nominal Minimum 8 Ohm 7,2 Ohm 4 Ohm 3,6 Ohm Electro-Voice User Manual 2015.12 | 02 | F.01U.319.253... -
Seite 28: Verwendung Von Mittel/Hochtonsystemen Als Bühnenmonitor
Vorsicht! Überschreiten Sie nicht die maximal zulässige Belastung des Verstärkers. Verstärkerbelastung (pro Ausgangskanal) Lautsprecheranzahl Nominal Minimum 8 Ohm 7,2 Ohm 4 Ohm 3,6 Ohm 2,7 Ohm 2,4 Ohm 2 Ohm 1,8 Ohm 2015.12 | 02 | F.01U.319.253 User Manual Electro-Voice... -
Seite 29: Kombinationen Von Mittel/Hochton-Systemen Mit Subwoofern
Pin 2+ und 2- Nicht benutzt Vorsicht! Überschreiten Sie nicht die maximal zulässige Belastung des Verstärkers. Verstärkerbelastung (pro Ausgangskanal) Anzahl von Subwoofer und Nominal Minimum Mittel/ Hochtonkombinationen 4 Ohm 3,8 Ohm 2 Ohm 1,9 Ohm Electro-Voice User Manual 2015.12 | 02 | F.01U.319.253... -
Seite 30: Fehlerbehebung
Verwenden Sie ein dynamisches Mikrofon, das keine oder INPUT 2 erfordert eine Phantomspeisung benötigt. Bei Verwendung eines angeschlossenen Phantomspeisung. Mikrofons, das eine Phantomspeisung benötigt, ist eine Mikrofon ist kein externe Phantomspeisung erforderlich. Signal hörbar. 2015.12 | 02 | F.01U.319.253 User Manual Electro-Voice... - Seite 31 Auf dem LCD-Display erscheint ein Schlosssymbol. Lässt sich ein Problem nicht mit diesen Lösungsvorschlägen beheben, wenden Sie sich an einen Electro- Voice-Händler oder Electro-Voice-Distributor in Ihrer Nähe. Sehen Sie dazu auch • DSP-Bedienelemente, Seite 17 • Systemstatus, Seite 16 •...
-
Seite 32: Technische Daten
Maximaler Schalldruckpegel: 125 dB 126 dB Empfohlene Hochpassfrequenz: 40 Hz Abstrahlwinkel (h x v): 90° x 60° Belastbarkeit: 250 W Dauerbelastbarkeit, 1000 W Spitzenleistung LF-Wandler: EVS-12K, 12-Zoll-Lautsprecher EVS-15L, 15-Zoll-Woofer (380 (300 mm) 2015.12 | 02 | F.01U.319.253 User Manual Electro-Voice... -
Seite 33: Frequenzgang
22,0 kg Full-Space-Messung umfasst Bassfrequenzerweiterung bei Befestigung am Boden oder an der Wand. Der maximale Schalldruckpegel wird bei 1 m gemessen, mit rosa Rauschen bei maximaler Leistung. Frequenzgang Aktivlautsprecher Bild 8.1: ZLX-12P-Frequenzgang Electro-Voice User Manual 2015.12 | 02 | F.01U.319.253... - Seite 34 ZLX Serie Bild 8.2: ZLX-15P-Frequenzgang Passivlautsprecher Bild 8.3: ZLX-12-Frequenzgang Bild 8.4: ZLX-15-Frequenzgang 2015.12 | 02 | F.01U.319.253 User Manual Electro-Voice...
-
Seite 35: Abmessungen
Passivlautsprecher 610 mm [24 in] 356 mm [14 in] 356 mm [14 in] 183 mm [7 in] 43.4° 43.4° Bottom View Front View Left View Rear View Bild 8.7: ZLX-12 – Abmessungen Electro-Voice User Manual 2015.12 | 02 | F.01U.319.253... - Seite 36 ZLX Serie 423 mm [17 in] 685 mm [27 in] 383 mm [15 in] 187 mm [7 in] 43.4° 43.4° Bottom View Front View Left View Rear View Bild 8.8: ZLX-15 – Abmessungen 2015.12 | 02 | F.01U.319.253 User Manual Electro-Voice...
-
Seite 37: Hinweise
Hinweise Electro-Voice User Manual 2015.12 | 02 | F.01U.319.253... - Seite 40 Bosch Sicherheitssysteme GmbH Robert-Bosch-Ring 5 Bosch Security Systems, Inc 85630 Grasbrunn 12000 Portland Avenue South Germany Burnsville MN 55337 www.boschsecurity.com © Bosch Sicherheitssysteme GmbH, 2016 www.electrovoice.com...
