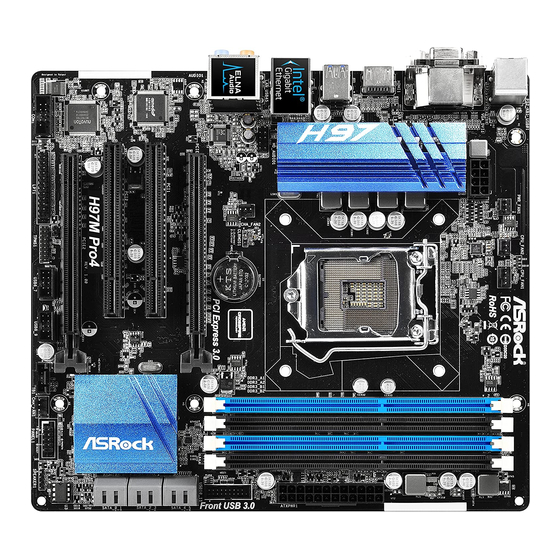

ASROCK H97M Pro4 Bedienungsanleitung
Vorschau ausblenden Andere Handbücher für H97M Pro4:
Inhaltsverzeichnis
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 26
Version 1.1
Published May 2014
Copyright©2014 ASRock INC. All rights reserved.
Copyright Notice:
No part of this documentation may be reproduced, transcribed, transmitted, or
translated in any language, in any form or by any means, except duplication of
documentation by the purchaser for backup purpose, without written consent of
ASRock Inc.
Products and corporate names appearing in this documentation may or may not
be registered trademarks or copyrights of their respective companies, and are used
only for identification or explanation and to the owners' benefit, without intent to
infringe.
Disclaimer:
Specifications and information contained in this documentation are furnished for
informational use only and subject to change without notice, and should not be
constructed as a commitment by ASRock. ASRock assumes no responsibility for
any errors or omissions that may appear in this documentation.
With respect to the contents of this documentation, ASRock does not provide
warranty of any kind, either expressed or implied, including but not limited to
the implied warranties or conditions of merchantability or fitness for a particular
purpose.
In no event shall ASRock, its directors, officers, employees, or agents be liable for
any indirect, special, incidental, or consequential damages (including damages for
loss of profits, loss of business, loss of data, interruption of business and the like),
even if ASRock has been advised of the possibility of such damages arising from any
defect or error in the documentation or product.
This device complies with Part 15 of the FCC Rules. Operation is subject to the following
two conditions:
(1) this device may not cause harmful interference, and
(2) this device must accept any interference received, including interference that
may cause undesired operation.
CALIFORNIA, USA ONLY
The Lithium battery adopted on this motherboard contains Perchlorate, a toxic substance
controlled in Perchlorate Best Management Practices (BMP) regulations passed by the
California Legislature. When you discard the Lithium battery in California, USA, please
follow the related regulations in advance.
"Perchlorate Material-special handling may apply, see www.dtsc.ca.gov/hazardouswaste/
perchlorate"
ASRock Website: http://www.asrock.com
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für ASROCK H97M Pro4

  • Seite 26: Einleitung

    1 Einleitung Vielen Dank für den Kauf unseres ASRock H97M Pro4, eines zuverlässigen Motherboards, das nach ASRocks strengen Qualitätsrichtlinien gefertigt wurde. Es liefert ausgezeichnete Leistung mit robustem Design, das ASRocks Streben nach Qualität und Beständigkeit erfüllt. Da die technischen Daten des Motherboards sowie die BIOS-Software aktualisiert werden können, kann der Inhalt dieser Anleitung ohne Ankündigung geändert werden.
  • Seite 27: Technische Daten

    H97M Pro4 1.2 Technische Daten Plattform • Micro-ATX-Formfaktor • Vollständig solides Kondensatordesign • Leiterplatte mit hochdichtem Glasgewebe Prozessor • Unterstützt Intel® Core i7/i5/i3/Pentium®/Celeron®- Prozessoren (Sockel 1150) der 5., 4. und neuen 4. Generation • Digipower-Design • 4-Leistungsphasendesign • Unterstützt Intel® Turbo Boost 2.0-Technologie Chipsatz • Intel®...
  • Seite 28 • Unterstützt Blu-ray- (BD) Wiedergabe (Full HD/1080p) mit DVI-D- und HDMI-Ports Audio • 7.1-Kanal-HD-Audio mit Inhaltsschutz (Realtek ALC892- Audiocodec) • Erstklassige Blu-ray-Audiounterstützung • Unterstützt Überspannungsschutz (ASRock Full Spike Protection) • ELNA-Audiokondensatoren • Gigabit LAN 10/100/1000 Mb/s • Giga PHY Intel® I218V • Unterstützt Intel® Remote Wake Technology • Unterstützt Wake-On-LAN...
  • Seite 29: Anschluss

    • 2 x USB 2.0-Stiftleisten (unterstützen 4 USB 2.0-Ports) (unterstützt Schutz gegen elektrostatische Entladung (ASRock Full Spike Protection)) • 1 x USB 3.0-Stiftleiste (unterstützt 2 USB 3.0-Ports) (unterstützt Schutz gegen elektrostatische Entladung (ASRock Full Spike Protection)) BIOS- • 128-Mb-AMI-UEFI-Legal-BIOS mit Unterstützung mehrspra-...
  • Seite 30: Betrieb

    Aufgrund von Beschränkungen kann die Größe des tatsächlich für die Systemnutzung reservierten Speichers unter Windows®-Betriebssystemen mit 32 Bit weniger als 4 GB betragen. Windows®-Betriebssysteme mit 64 Bit haben keine derartigen Beschränkungen. Mit ASRock XFast RAM können Sie den Speicher einsetzen, den Windows® nicht nutzen kann.
  • Seite 31: Jumpereinstellung

    H97M Pro4 1.3 Jumpereinstellung Die Abbildung zeigt, wie die Jumper eingestellt werden. Wenn die Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „kurzgeschlossen“. Wenn keine Jumper- Kappe auf den Kontakten angebracht ist, ist der Jumper „offen“. Die Abbildung zeigt einen 3-poligen Jumper, dessen Kontakt 1 und Kontakt 2 „kurzgeschlossen“...
  • Seite 32: Integrierte Stiftleisten Und Anschlüsse

    1.4 Integrierte Stiftleisten und Anschlüsse Integrierte Stiftleisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper- Kappen an diesen Stiftleisten und Anschlüssen an. Durch Anbringen von Jumper- Kappen an diesen Stiftleisten und Anschlüssen können Sie das Motherboard dauerhaft beschädigen. Systemblende-Stiftleiste Verbinden Sie PLED+ PLED-...
  • Seite 33: Serial-Ata-Iii-Anschlüsse

    H97M Pro4 Serial-ATA-III-Anschlüsse Diese sechs SATA-III- (SATA_0: Anschlüsse unterstützen siehe S. 1, Nr. 14) SATA-Datenkabel für (SATA_1: interne Speichergeräte mit siehe S. 1, Nr. 13) einer Datenübertragungsg (SATA_2: eschwindigkeit bis 6,0 Gb/ siehe S. 1, Nr. 11) (SATA_3: siehe S. 1, Nr. 12) (SATA_4: siehe S.
  • Seite 34: Gehäuselautsprecherstiftleiste

    1. High Definition Audio unterstützt Anschlusserkennung, der Draht am Gehäuse muss dazu jedoch HDA unterstützt. Bitte befolgen Sie zum Installieren Ihres Systems die Anweisungen in unserer Anleitung und der Anleitung zum Gehäuse. 2. Bei Nutzung eines AC’97-Audiopanels dieses bitte anhand folgender Schritte an der Audiostiftleiste der Frontblende installieren: A.
  • Seite 35: Thunderbolt

    H97M Pro4 CPU-Lüfteranschlüsse Dieses Motherboard bietet FAN_SPEED_CONTROL FAN_SPEED (4-polig, CPU_FAN1) einen 4-poligen CPU- +12V (siehe S. 1, Nr. 4) Lüfteranschluss (lautloser Lüfter). Falls Sie einen (3-polig, CPU_FAN2) 3-poligen CPU-Lüfter FAN_SPEED FAN_VOLTAGE (siehe S. 1, Nr. 3) anschließen möchten, verbinden Sie ihn bitte mit Kontakt 1 bis 3.
  • Seite 36 Gehäuseeingriff-Stiftleiste Dieses Motherboard (2-polig, CI1) unterstützt die Gehäuse- Signal (siehe S. 1, Nr. 22) offen-Erkennung, die erkennt, wenn die Gehäuseabdeckung entfernt wurde. Diese Funktion setzt ein Gehäuse mit Gehäuseeingriffer- kennungsdesign voraus. TPM-Stiftleiste Dieser Anschluss (17-polig, TPMS1) unterstützt das Trusted (siehe S. 1, Nr. 21) Platform Module- (TPM) System, das Schlüssel, digitale Zertifikate,...
  • Seite 147 H97M Pro4 機殼防護標頭 本主機板支援「機 (2-pin CI1) 殼開啟」偵測功能, Signal (請參閱第 1 頁,編號 22) 可偵測機殼外蓋是 否遭移除。若要使 用本功能,機殼必 須採用機殼防護偵 測設計。 TPM 標頭 此接頭支援信賴平 (17-pin TPMS1) 台模組 (TPM) 系統, (請參閱第 1 頁,編號 21) 可確保儲存金鑰、 數位憑證、密碼及 資料的安全。TPM 系統也能強化網路 安全、保護數位身 分並確定平台完整 性。 AFD# 列印連接埠標頭 這是供列印連接埠 ERROR#...
