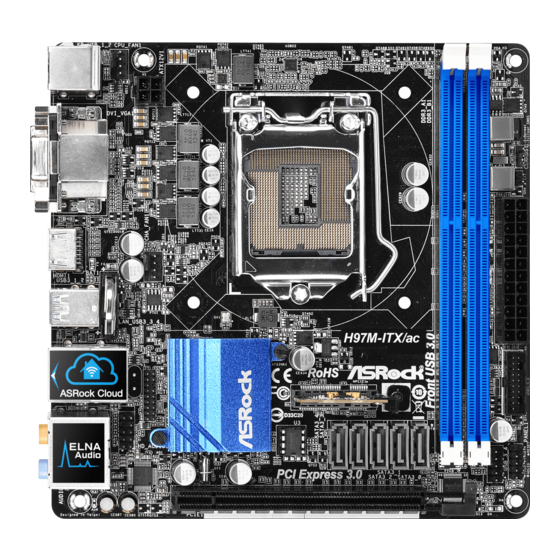

ASROCK H97M-ITX/ac Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. ASROCK Anleitungen
  4. Mainboards
  5. H97M-ITX/ac
  6. Bedienungsanleitung

ASROCK H97M-ITX/ac Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Version 1.0
Published April 2014
Copyright©2014 ASRock INC. All rights reserved.
Copyright Notice:
No part of this documentation may be reproduced, transcribed, transmitted, or
translated in any language, in any form or by any means, except duplication of
documentation by the purchaser for backup purpose, without written consent of
ASRock Inc.
Products and corporate names appearing in this documentation may or may not
be registered trademarks or copyrights of their respective companies, and are used
only for identification or explanation and to the owners' benefit, without intent to
infringe.
Disclaimer:
Specifications and information contained in this documentation are furnished for
informational use only and subject to change without notice, and should not be
constructed as a commitment by ASRock. ASRock assumes no responsibility for
any errors or omissions that may appear in this documentation.
With respect to the contents of this documentation, ASRock does not provide
warranty of any kind, either expressed or implied, including but not limited to
the implied warranties or conditions of merchantability or fitness for a particular
purpose.
In no event shall ASRock, its directors, officers, employees, or agents be liable for
any indirect, special, incidental, or consequential damages (including damages for
loss of profits, loss of business, loss of data, interruption of business and the like),
even if ASRock has been advised of the possibility of such damages arising from any
defect or error in the documentation or product.
This device complies with Part 15 of the FCC Rules. Operation is subject to the following
two conditions:
(1) this device may not cause harmful interference, and
(2) this device must accept any interference received, including interference that
may cause undesired operation.
CALIFORNIA, USA ONLY
The Lithium battery adopted on this motherboard contains Perchlorate, a toxic substance
controlled in Perchlorate Best Management Practices (BMP) regulations passed by the
California Legislature. When you discard the Lithium battery in California, USA, please
follow the related regulations in advance.
"Perchlorate Material-special handling may apply, see www.dtsc.ca.gov/hazardouswaste/
perchlorate"
ASRock Website: http://www.asrock.com

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für ASROCK H97M-ITX/ac

Inhaltszusammenfassung für ASROCK H97M-ITX/ac

  • Seite 1 (including damages for loss of profits, loss of business, loss of data, interruption of business and the like), even if ASRock has been advised of the possibility of such damages arising from any defect or error in the documentation or product.
  • Seite 2 The terms HDMI™ and HDMI High-Definition Multimedia Interface, and the HDMI logo are trademarks or registered trademarks of HDMI Licensing LLC in the United States and other countries.

  • Seite 3: Motherboard-Layout

    H97M-ITX/ac 1.4 Motherboard Layout USB 2.0 T: USB1 B: USB2 CPU_FAN1 ATX12V1 CHA_FAN1 USB 3.0 T: USB1 B: USB2 H97M-ITX/ac USB 3.0 RoHS Top: T: USB3 RJ-45 B: USB4 TPMS1 Intel MPCIE1 HD_AUDIO1 64Mb BIOS PCI Express 3.0 AUDIO CODEC...
  • Seite 4 No. Description CPU Fan Connector (CPU_FAN1) ATX 12V Power Connector (ATX12V1) Chassis Fan Connector (CHA_FAN1) 2 x 240-pin DDR3 DIMM Slots (DDR3_A1, DDR3_B1) Clear CMOS Jumper (CLRCMOS1) Chassis Intrusion Header (CI1) ATX Power Connector (ATXPWR1) USB 3.0 Header (USB3_5_6) USB 2.0 Header (USB_3_4) System Panel Header (PANEL1) SATA3 Connector (SATA3_0) SATA3 Connector (SATA3_1)
  • Seite 5 H97M-ITX/ac 1.5 I/O Panel No. Description No. Description USB 2.0 Ports (USB_1_2) Microphone (Pink) D-Sub Port Optical SPDIF Out Port LAN RJ-45 Port* USB 3.0 Ports (USB3_3_4) Central / Bass (Orange) USB 3.0 Ports (USB3_1_2) Rear Speaker (Black) HDMI Port...
  • Seite 6 * There are two LEDs on each LAN port. Please refer to the table below for the LAN port LED indications. ACT/LINK LED SPEED LED LAN Port Activity / Link LED Speed LED Status Description Status Description No Link 10Mbps connection Blinking Data Activity Orange...

  • Seite 7: Chapter 1 Introduction

    If you require technical support related to this motherboard, please visit our website for specific information about the model you are using. You may find the latest VGA cards and CPU support list on ASRock’s website as well. ASRock website http://www.asrock.com.

  • Seite 8: Specifications

    • Premium Alloy Choke (Reduces 70% core loss compared to Feature iron powder choke) • NexFET™ MOSFET • Sapphire Black PCB ASRock 802.11ac WiFi ASRock Full Spike Protection ASRock Cloud ASRock APP Shop • Supports 4 Gen & 5 Generation Intel® Core...
  • Seite 9 • 7.1 CH HD Audio with Content Protection (Realtek ALC892 Audio Audio Codec) • Premium Blu-ray Audio support • Supports Surge Protection (ASRock Full Spike Protection) • ELNA Audio Caps • PCIE x1 Gigabit LAN 10/100/1000 Mb/s • Qualcomm® Atheros® AR8171 • Supports Qualcomm®...
  • Seite 10 • 1 x DVI-D Port • 1 x HDMI Port • 1 x Optical SPDIF Out Port • 2 x USB 2.0 Ports (Supports ESD Protection (ASRock Full Spike Protection)) • 4 x USB 3.0 Ports (Supports ESD Protection (ASRock Full Spike Protection)) • 1 x RJ-45 LAN Port with LED (ACT/LINK LED and SPEED...
  • Seite 11 Due to limitation, the actual memory size may be less than 4GB for the reservation for system usage under Windows® 32-bit operating systems. Windows® 64-bit operat- ing systems do not have such limitations. You can use ASRock XFast RAM to utilize the memory that Windows® cannot use.

  • Seite 12: Unique Features

    ASRock Cloud ASRock partners with Kloudian to make your mobile devices connect to your PC seamlessly! ASRock Cloud allows you to get connected with your PC’s files, music, photos, and video clips remotely with tablets anytime, anywhere.
  • Seite 13 ASRock APP Charger Simply by installing the ASRock APP Charger makes your iPhone/iPad/iPod Touch charge up to 40% faster than before on your computer. ASRock APP Charger allows you to quickly charge many Apple devices simultaneously and even supports continuous charging when your PC enters into Standby mode (S1), Suspend to RAM (S3), hibernation mode (S4) or power off (S5).
  • Seite 14 UEFI easily. ASRock Instant Flash ASRock Instant Flash is a BIOS flash utility embedded in Flash ROM. This conve- nient BIOS update tool allows you to update the system BIOS in a few clicks without preparing an additional floppy diskette or other complicated flash utility. Just save the new BIOS file to your USB storage and launch this tool by pressing <F6>...
  • Seite 15 S4/S5 state. ASRock Easy RAID Installer ASRock Easy RAID Installer can help you to copy the RAID driver from the support CD to your USB storage device. After copying the RAID driver to your USB storage device, please change “SATA Mode”...
  • Seite 16 1.4 WiFi-802.11ac Module and ASRock WiFi 2.4/5 GHz Antenna WiFi-802.11ac + BT Module This motherboard comes with an exclusive WiFi 802.11 a/b/g/n/ac + BT v4.0 module that offers support for WiFi 802.11 a/b/g/n/ac connectivity standards and Bluetooth v4.0. WiFi + BT module is an easy-to-use wireless local area network (WLAN) adapter to support WiFi + BT.
  • Seite 17 H97M-ITX/ac WiFi Module and WiFi Antennas Installation Guide Step 1 Prepare the WiFi Module, WiFi Module Bracket, and the two screws (M2*3) that come with the package. Prepare a Phillips #0 screwdriver. Step 2 Attach the WiFi Module Bracket to the WiFi card, aligning the screw hole on the WiFi card with the screw hole on the bracket.
  • Seite 18 Step 5 Tighten the screw that attaches the WiFi Module Bracket to the WiFi card (installed in Step 2). Step 6 Prepare the SMA Wi-Fi Antenna Cables and WiFi 2.4/5 GHz Antennas that come with the package. Step 7 Attach the SMA Wi-Fi Antenna Cables to the WiFi Module.
  • Seite 19 H97M-ITX/ac Step 8 Insert the RP-SMA Wi-Fi Antenna Con- nectors to the antenna ports on the I/O shield Step 9 Fasten the screw nuts to secure the antenna connectors. Step 10 Connect the two WiFi 2.4/5 GHz Antennas to the antenna connectors. Turn the antenna clockwise until it is securely connected.
  • Seite 20 Step 11 Set the WiFi 2.4/5 GHz Antenna at 90-de- gree angle. *You may need to adjust the direction of the antenna for a stronger signal.

  • Seite 21: Chapter 2 Installation

    H97M-ITX/ac Chapter 2 Installation This is a Mini-ITX form factor motherboard. Before you install the motherboard, study the configuration of your chassis to ensure that the motherboard fits into it. Pre-installation Precautions Take note of the following precautions before you install motherboard components or change any motherboard settings.

  • Seite 22: Installing The Cpu

    2.1 Installing the CPU 1. Before you insert the 1150-Pin CPU into the socket, please check if the PnP cap is on the socket, if the CPU surface is unclean, or if there are any bent pins in the socket. Do not force to insert the CPU into the socket if above situation is found.
  • Seite 23 H97M-ITX/ac Please save and replace the cover if the processor is removed. The cover must be placed if you wish to return the motherboard for after service.
  • Seite 24 2.2 Installing the CPU Fan and Heatsink...
  • Seite 25 H97M-ITX/ac 2.3 Installing Memory Modules (DIMM) This motherboard provides two 240-pin DDR3 (Double Data Rate 3) DIMM slots, and supports Dual Channel Memory Technology. 1. For dual channel configuration, you always need to install identical (the same brand, speed, size and chip-type) DDR3 DIMM pairs.
  • Seite 27 H97M-ITX/ac 2.4 Expansion Slots (PCI Express Slots) There is 1 PCI Express slot and 1 mini-PCI Express slot on the motherboard. Before installing an expansion card, please make sure that the power supply is switched off or the power cord is unplugged. Please read the documentation of the expansion card and make necessary hardware settings for the card before you start the installation.
  • Seite 28 2.5 Jumpers Setup The illustration shows how jumpers are setup. When the jumper cap is placed on the pins, the jumper is “Short”. If no jumper cap is placed on the pins, the jumper is “Open”. The illustration shows a 3-pin jumper whose pin1 and pin2 are “Short” when a jumper cap is placed on these 2 pins.
  • Seite 29 H97M-ITX/ac 2.6 Onboard Headers and Connectors Onboard headers and connectors are NOT jumpers. Do NOT place jumper caps over these headers and connectors. Placing jumper caps over the headers and connectors will cause permanent damage to the motherboard. System Panel Header...
  • Seite 30 Serial ATA3 Connectors These five SATA3 (SATA3_0: connectors support SATA see p.1, No. 11)(SATA3_1: data cables for internal see p.1, No. 12) storage devices with up to (SATA3_2: 6.0 Gb/s data transfer rate. see p.1, No. 13) (SATA3_3: see p.1, No. 14) (SATA3_4: see p.1, No.
  • Seite 31 H97M-ITX/ac 1. High Definition Audio supports Jack Sensing, but the panel wire on the chassis must support HDA to function correctly. Please follow the instructions in our manual and chassis manual to install your system. 2. If you use an AC’97 audio panel, please install it to the front panel audio header by the steps below: A.
  • Seite 32 Chassis Intrusion Header This motherboard (2-pin CI1) supports CASE OPEN Signal (see p.1, No. 6) detection feature that detects if the chassis cove has been removed. This feature requires a chassis with chassis intrusion detection design. TPM Header This connector supports (17-pin TPMS1) Trusted Platform Module (see p.1, No.
  • Seite 33 H97M-ITX/ac 1 Einleitung Vielen Dank für den Kauf unseres ASRock H97M-ITX/ac, eines zuverlässigen Motherboards, das nach ASRocks strengen Qualitätsrichtlinien gefertigt wurde. Es liefert ausgezeichnete Leistung mit robustem Design, das ASRocks Streben nach Qualität und Beständigkeit erfüllt. Da die technischen Daten des Motherboards sowie die BIOS-Software aktualisiert werden können, kann der Inhalt dieser Anleitung ohne Ankündigung geändert werden.

  • Seite 34: Technische Daten

    • Erstklassige Legierungsdrossel (reduziert Kernverlust im Merkmale Vergleich zu Eisenpulverdrossel um 70 %) • NexFET™-MOSFET • Saphirschwarze Leiterplatte ASRock 802.11ac Wi-Fi ASRock Full Spike Protection ASRock Cloud ASRock App-Shop • Unterstützt Intel® Core Prozessor -Prozessoren (Sockel 1150) der & 5 Generation • 4-Leistungsphasendesign...
  • Seite 35 DVI-D- und HDMI-Ports • 7.1-Kanal-HD-Audio mit Inhaltsschutz (Realtek ALC892- Audio Audiocodec) • Erstklassige Blu-ray-Audiounterstützung • Unterstützt Überspannungsschutz (ASRock Full Spike Protection) • ELNA-Audiokondensatoren • PCIE x1 Gigabit LAN 10/100/1000 Mb/s • Qualcomm® Atheros® AR8171 • Unterstützt Qualcomm® Atheros® Security Wake On Internet-Technologie • Unterstützt Wake-On-LAN...
  • Seite 36 • 1 x HDMI-Port • 1 x Optischer SPDIF-Ausgang • 2 x USB 2.0-Ports (unterstützt Schutz gegen elektrostatische Entladung (ASRock Full Spike Protection)) • 4 x USB 3.0-Ports (unterstützt Schutz gegen elektrostatische Entladung (ASRock Full Spike Protection)) • 1 x RJ-45-LAN-Port mit LED (Aktivität/Verbindung-LED und Geschwindigkeit-LED) • HD-Audioanschlüsse: Hintere Lautsprecher / Zentral /...
  • Seite 37 • Microsoft® Windows® 8.1, 32 Bit / 8.1, 64 Bit / 8, 32 Bit / 8, Betriebssys- 64 Bit / 7, 32 Bit / 7, 64 Bit • FCC, CE, WHQL Zertifizierun- • ErP/EuP ready (ErP/EuP ready-Netzteil erforderlich) * Detaillierte Produktinformationen finden Sie auf unserer Webseite: http://www.asrock.com...
  • Seite 38 Aufgrund von Beschränkungen kann die Größe des tatsächlich für die Systemnutzung reservierten Speichers unter Windows®-Betriebssystemen mit 32 Bit weniger als 4 GB betragen. Windows®-Betriebssysteme mit 64 Bit haben keine derartigen Beschränkungen. Mit ASRock XFast RAM können Sie den Speicher einsetzen, den Windows® nicht nutzen kann.

  • Seite 39: Jumpereinstellung

    H97M-ITX/ac 1.3 Jumpereinstellung Die Abbildung zeigt, wie die Jumper eingestellt werden. Wenn die Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „kurzgeschlossen“. Wenn keine Jumper- Kappe auf den Kontakten angebracht ist, ist der Jumper „offen“. Die Abbildung zeigt einen 3-poligen Jumper, dessen Kontakt 1 und Kontakt 2 „kurzgeschlossen“ sind, wenn eine Jumper-Kappe auf diesen 2 Kontakten angebracht ist.

  • Seite 40: Integrierte Stiftleisten Und Anschlüsse

    1.4 Integrierte Stiftleisten und Anschlüsse Integrierte Stiftleisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jump- er-Kappen an diesen Stiftleisten und Anschlüssen an. Durch Anbringen von Jump- er-Kappen an diesen Stiftleisten und Anschlüssen können Sie das Motherboard dauerhaft beschädigen. Systemblende-Stiftleiste Verbinden Sie RESET# (9-polig, PANEL1)
  • Seite 41 H97M-ITX/ac Serial-ATA3-Anschlüsse Diese fünf SATA3- (SATA3_0: Anschlüsse nehmen SATA- siehe S. 1, Nr. 11) Datenkabel zum Anschluss (SATA3_1: interner Speichergeräte siehe S. 1, Nr. 12) mit einer Datenübertragun (SATA3_2: gsgeschwindigkeit bis siehe S. 1, Nr. 13) 6,0 Gb/s auf. (SATA3_3: siehe S.
  • Seite 42 1. High Definition Audio unterstützt Anschlusserkennung, der Draht am Gehäuse muss dazu jedoch HDA unterstützt. Bitte befolgen Sie zum Installieren Ihres Systems die Anweisungen in unserer Anleitung und der Anleitung zum Gehäuse. 2. Bei Nutzung eines AC’97-Audiopanels dieses bitte anhand folgender Schritte an der Audiostiftleiste der Frontblende installieren: A.
  • Seite 43 H97M-ITX/ac Gehäuseeingriff-Stiftleiste Dieses Motherboard (2-polig, CI1) unterstützt die Gehäuse- Signal (siehe S. 1, Nr. 6) offen-Erkennung, die erkennt, wenn die Gehäuseabdeckung entfernt wurde. Diese Funktion setzt ein Gehäuse mit Gehäuseeingriffer- kennungsdesign voraus. TPM-Stiftleiste Dieser Anschluss (17-polig, TPMS1) unterstützt das Trusted (siehe S.

  • Seite 44: Contenu De L'emballage

    à modification sans préavis. En cas de modifications du présent document, la version mise à jour sera disponible sur le site Internet ASRock sans notifica- tion préalable. Si vous avez besoin d’une assistance technique pour votre carte mère, veuillez visiter notre site Internet pour plus de détails sur le modèle que vous utilisez.

  • Seite 45: Spécifications

    • NexFET™ MOSFET • PCB noir saphir 802.11ac Wi-Fi ASRock Protection complète contre les pics ASRock ASRock Cloud Boutique d'applications ASRock • Prend en charge les processeurs 4 Processeur et 5 génération Intel®...
  • Seite 46 Wake On sur Internet • Prend en charge la fonction Wake-On-LAN • Protection contre les orages/décharges électrostatiques (Protection complète contre les pics ASRock) • Prend en charge la fonction d’ é conomie d’ é nergie Ethernet 802.3az • Prend en charge PXE...
  • Seite 47 • 1 x embase USB 2.0 (2 ports USB 2.0 pris en charge) (Protection contre les décharges électrostatiques (Protection complète contre les pics ASRock)) • 1 x embase USB 3.0 (2 ports USB 3.0 pris en charge) (Protection contre les décharges électrostatiques (Protection...
  • Seite 48 • Microsoft® Windows® 8.1 32 bits / 8.1 64 bits / 8 32 bits / 8 64 Système bits / 7 32 bits / 7 64 bits d’exploita- tion • FCC, CE, WHQL Certifica- • ErP/EuP Ready (alimentation ErP/EuP ready requise) tions * pour des informations détaillées de nos produits, veuillez visiter notre site : http://www.asrock.com...
  • Seite 49 En raison de limitations dues au système d'exploitation, la capacité de mémoire utilisée sous Windows® 32-bit peut être inférieure à 4 Go. Cette limitation ne concerne pas les systèmes d'exploitation Windows® 64-bit. Vous pouvez utiliser ASRock XFast RAM pour utiliser la mémoire dont Windows® ne peut se servir.
  • Seite 50 1.3 Configuration des cavaliers (jumpers) L’illustration ci-dessous vous renseigne sur la configuration des cavaliers (jumpers). Lorsque le capuchon du cavalier est installé sur les broches, le cavalier est « court- circuité ». Si le capuchon du cavalier n’ e st pas installé sur les broches, le cavalier est « ouvert ».
  • Seite 51 H97M-ITX/ac 1.4 Embases et connecteurs de la carte mère Les embases et connecteurs situés sur la carte NE SONT PAS des cavaliers. Ne placez JAMAIS de capuchons de cavaliers sur ces embases ou connecteurs. Placer un capuchon de cavalier sur ces embases ou connecteurs endommagera irrémédiablement votre carte mère.
  • Seite 52 Connecteurs Serial ATA3 Ces cinq connecteurs (SATA3_0: SATA3 sont compatibles voir p.1, No. 11) avec les câbles de données (SATA3_1: SATA pour les appareils de (voir p.1, No. 12) stockage internes avec un (SATA3_2: taux de transfert maximal (voir p.1, No. 13) de 6,0 Go/s.
  • Seite 53 H97M-ITX/ac 1. L’ a udio haute définition prend en charge la technologie Jack Sensing (détection de la fiche), mais le panneau grillagé du châssis doit être compatible avec la HDA pour fonc- tionner correctement. Veuillez suivre les instructions figurant dans notre manuel et dans le manuel du châssis pour installer votre système.
  • Seite 54 Embase d’intrusion châssis Cette carte mère prend (CI1 à 2 broches) en charge la fonction Signal (voir p.1, No. 6) de détection CHASSIS OUVERT qui alerte l’utilisateur en cas de retrait du boîtier du châssis. Cette fonction requiert un châssis à conception intégrant la détection d’intrusion.

  • Seite 55: Contenuto Della Confezione

    Nel caso di eventuali modifiche del presente manuale, la versione aggiornata sarà disponibile sul sito Web di ASRock senza ulteriore preavviso. Per il supporto tecnico correlato a questa scheda madre, visitare il nostro sito Web per informazioni specifiche relative al modello attual- mente in uso.
  • Seite 56 • MOSFET NexFET™ • PCB Sapphire Black ASRock 802.11ac WiFi Protezione completa ASRock dai picchi di corrente ASRock Cloud APP Shop ASRock • Supporta processori 4 Gen e 5 Generation Intel® Core (Socket 1150) • Potenza a 4 fasi...
  • Seite 57 • Qualcomm® Atheros® AR8171 • Supporta la tecnologia Qualcomm® Atheros® Security Wake On Internet • Supporta Wake-On-LAN • Supporto la protezione da fulmini/scariche elettrostatiche (ESD) (protezione completa ASRock dai picchi di corrente) • Supporta Energy Efficient Ethernet 802.3az • Supporta PXE...
  • Seite 58 • 1 x porta HDMI • 1 x porta uscita SPDIF ottico • 2 x Porte USB 2.0 (supporto protezione da scariche elettrostatiche (ESD) (protezione completa ASRock dai picchi di corrente)) • 4 x Porte USB 3.0 (supporto protezione da scariche...
  • Seite 59 • Microsoft® Windows® 8.1 32-bit / 8.1 64-bit / 8 32-bit / 8 64-bit / 7 32-bit / 7 64-bit • FCC, CE, WHQL Certificazi- • ErP/EuP Ready (è necessario un alimentatore ErP/EuP Ready) * Per informazioni dettagliate sul prodotto, visitare il nostro sito Web: http://www.asrock.com...
  • Seite 60 GB per riservare l'uso del sistema ai sistemi operativi di Windows® a 32 bit. I sistemi op- erativi Windows® a 64 bit non possiedono tali limitazioni. È possibile utilizzare la RAM XFast di ASRock per utilizzare la memoria che Windows® non può utilizzare.
  • Seite 61 H97M-ITX/ac 1.3 Impostazione jumper L'illustrazione mostra in che modo vengono impostati i jumper. Quando il cappuccio del jumper è posizionato sui pin, il jumper è "cortocircuitato". Se sui pin non è posizionato alcun cappuccio del jumper, il jumper è "aperto". L'illustrazione mostra un jumper a 3 pin i cui pin1 e pin2 sono "cortocircuitati"...
  • Seite 62 1.4 Header e connettori sulla scheda Gli header e i connettori sulla scheda NON sono jumper. NON posizionare cappucci del jumper su questi header e connettori. Il posizionamento di cappucci del jumper su header e connettori provocherà danni permanenti alla scheda madre. Header sul pannello del Collegare l'interruttore RESET#...
  • Seite 63 H97M-ITX/ac Connettori Serial ATA3 Questi cinque connettori (SATA3_0: SATA3 supportano i cavi vedere pag.1, n. 11) dati SATA per dispositivi (SATA3_1: di archiviazione interna, vedere pag. 1, n. 12) con una velocità di (SATA3_2: trasferimento dati fino a vedere pag. 1, n. 13) 6,0 Gb/s.
  • Seite 64 1. L'audio ad alta definizione supporta le funzioni Jack sensing, ma il filo del pannello sullo chassis deve supportare HDA per funzionare correttamente. Seguire le istruzioni presenti nel nostro manuale e nel manuale dello chassis per installare il sistema. 2. Se si utilizza un pannello audio AC’97, installarlo sull'header audio del pannello anteri- ore seguendo le fasi di seguito: A.
  • Seite 65 H97M-ITX/ac Header di intrusione nello Questa scheda madre chassis supporta la funzionalità di Signal (CI1 a 2 pin) rilevamento CASE OPEN (vedere pag. 1, n. 6) che rileva se il coperchio dello chassis è stato rimosso. Questa funzione richiede uno chassis...

  • Seite 66: Contenido Del Paquete

    ASRock sin previo aviso. Si necesita asistencia técnica relacionada con esta placa base, visite nuestro sitio web para obtener información específica sobre el modelo que esté...

  • Seite 67: Especificaciones

    Iron Powder Choke) únicas • NexFET™ MOSFET • PCB de zafiro negro ASRock 802.11ac WiFi Protección ASRock Full Spike ASRock Cloud Tienda de aplicaciones ASRock • Compatible con 4 generación de procesadores Intel® Core (Socket 1150) • Diseño de 4 fases de alimentación...
  • Seite 68 • Compatible con la Tecnología de seguridad en internet Wake On Qualcomm® Atheros® • Compatible con Wake-On-LAN • Compatible con protección contra rayos y electricidad electrostática (protección ASRock Full Spike) • Compatible con Ethernet de consumo eficiente de energía 802.3az • Compatible con PXE...
  • Seite 69 • 1 puerto HDMI • 1 puerto de salida SPDIF óptica • 2 puertos USB 2.0 (compatible con protección contra electricidad estática (protección ASRock Full Spike)) • 4 puertos USB 3.0 (compatible con protección contra electricidad estática (protección ASRock Full Spike)) • 1 puerto LAN RJ-45 con LED (ACT/LINK LED y SPEED LED)
  • Seite 70 • Microsoft® Windows® 8.1 32-bit / 8.1 64-bit / 8 32-bit / 8 64-bit / 7 32-bit / 7 64-bit • FCC, CE, WHQL Certifica- • Compatible con ErP/EuP (requiere toma de alimentación ciones compatible con ErP/EuP) * Para obtener más información acerca del producto, visite nuestro sitio web: http://www.asrock.com...
  • Seite 71 Windows® de 32 bits. Los sitemas operativos Windows® de 64 bits no tienen estas limitaciones. Podrá utilizar XFast RAM de ASRock para usar la memoria que Windows® no puede utilizar.
  • Seite 72 1.3 Instalación de los puentes La instalación muestra cómo deben instalarse los puentes. Cuando la tapa de puente se coloca en los pines, el puente queda “Corto”. Si no coloca la tapa de puente en los pines, el puente queda “Abierto”. La ilustración muestra un puente de 3 pines cuyo pin 1 y pin 2 son “Cortos”...
  • Seite 73 H97M-ITX/ac 1.4 Conectores y cabezales incorporados Los cabezales y conectores incorporados NO son puentes. NO coloque tapas de puente sobre estos cabezales y conectores. Si coloca tapas de puente sobre los cabezales y conectores dañará de forma permanente la placa base.
  • Seite 74 Conectores Serie ATA3 Estos cinco conectores (SATA3_0: SATA3 son compatibles consulte la pág.1, N.º 11) con cables de datos SATA (SATA3_1: para dispositivos de consulte la pág.1, N.º 12) almacenamiento interno (SATA3_2: con una velocidad de consulte la pág.1, N.º 13) transferencia de datos de (SATA3_3: hasta 6,0 Gb/s.
  • Seite 75 H97M-ITX/ac 1. El Audio de Alta Definición (HDA, en inglés) es compatible con el método de sensor de conectores, sin embargo, el cable del panel del chasis deberá ser compatible con HDA para que pueda funcionar correctamente. Siga las instrucciones que se indican en nuestro manual y en el manual del chasis para instalar su sistema.
  • Seite 76 Cabezal de intrusión de Esta placa base es chasis compatible con la Signal (CI1 de 2 pines) función de detección de (consulte la pág.1, N.º 6) CUBIERTA ABIERTA que detecta si se ha retirado la cubierta del chasis. Esta función requiere un chasis diseñado para la detección de intrusión del chasis.

  • Seite 77: Комплект Поставки

    ASRock без предварительного уведомления. При необходимости технической поддержки, связанной с материнской платой, посетите веб-сайт и найдите на нем информацию о модели используемой вами материнской платы. На веб-сайте ASRock также можно найти самый последний перечень поддерживаемых VGA- карт и ЦП. Веб-сайт ASRock http://www.asrock.com. 1.1 Комплект поставки...
  • Seite 78 потери в сердечнике на 70% по сравнению с сердечником из железного порошка) • NexFET™ MOSFET • Печатная плата Sapphire Black ASRock 802.11ac WiFi Технология полной защиты от импульсных пиков напряжения ASRock Full Spike Protection ASRock Cloud Веб-магазин ASRock APP Shop • Поддержка 4 го го...
  • Seite 79 • 7.1-канальный звук высокой четкости HD Audio с Аудио защитой данных (аудиокодек Realtek ALC892) • Поддержка Premium Blu-ray Audio • Защита от перенапряжения (ASRock Full Spike Protection) • Конденсаторы для аудиосистем ELNA • PCIE x1 Gigabit LAN 10/100/1000 Мб/с ЛВС...
  • Seite 80 • 1 x HDMI • 1 x оптический выходной SPDIF • 2 x Порт USB 2.0 с защитой от электростатического напряжения (ASRock Full Spike Protection) • 4 x Порт USB 3.0 с защитой от электростатического напряжения (ASRock Full Spike Protection) • 1 x RJ-45 для...
  • Seite 81 H97M-ITX/ac • AMI UEFI Legal BIOS 64 МБ с поддержкой Параметры многоязычного графического интерфейса BIOS • Совместимость с функцией энергопотребления в стандарте ACPI 1.1 • Поддержка SMBIOS 2.3.1 • Регулировка напряжений ЦП, DRAM, PCH 1,05 В, PCH 1,5 В • Драйверы, утилиты, антивирусное ПО (демоверсия), Диск...
  • Seite 82 ответственность за возможный ущерб, вызванный разгоном процессора. В связи с ограничением при работе под 32-разрядной ОС Windows® фактический объем памяти может быть меньше 4 Гбайт. Для 64-разрядных ОС Windows® таких ограничений нет. Для использования той памяти, которую ОС Windows® не может использовать, используйте ASRock XFast RAM.
  • Seite 83 H97M-ITX/ac 1.3 Установка перемычек Установка перемычек показана на рисунке. При установке колпачковой перемычки на контакты перемычка «замкнута». Если колпачковая перемычка на контакты не установлена, перемычка «разомкнута». На рисунке показана 3-контактная перемычка с замкнутыми контактами 1 и 2 при установке на них...
  • Seite 84 1.4 Колодки и разъемы, расположенные на материнской плате Расположенные на материнской плате колодки и разъемы перемычками НЕ являются. НЕ устанавливайте на эти колодки и разъемы колпачковые перемычки. Установка колпачковых перемычек на эти колодки и разъемы может вызвать неустранимое повреждение материнской платы. Колодка...
  • Seite 85 H97M-ITX/ac Разъемы Serial ATA3 Эти пять разъемов (SATA3_0: SATA3 предназначены см. стр.1, № 11) для подключения (SATA3_1: кабелей SATA См. стр. 1, № 12) внутренних (SATA3_2: запоминающих См. стр. 1, № 13) устройств для передачи (SATA3_3: данных со скоростью см. стр.1, № 14) до...
  • Seite 86 1. Аудиосистема высокого разрешения поддерживает функцию распознавания разъема, но для е правильной работы необходимо, чтобы провод панели корпуса поддерживал передачу сигналов HDA. Инструкции по установке системы см. в этом руководстве и руководстве на корпус. 2. При использовании аудиопанели AC’97 подключите ее к аудиоколодке передней панели, как...
  • Seite 87 H97M-ITX/ac Разъем питания К данному разъему АТХ 12 В подключается источник (4-контактный, питания ATX 12 В. ATX12V1) (См. стр. 1, № 2) Колодка для датчика Эта материнская вскрытия корпуса плата поддерживает Signal (2-контактная, CI1) технологию (См. стр. 1, № 6) определения...

  • Seite 88: Conteúdo Da Embalagem

    1 Introduction Obrigado por adquirir a placa mãe ASRock H97M-ITX/ac, uma placa mãe confiável produzida sob o controle rigoroso e consistente da ASRock. Esta placa principal oferece um excelente desempenho com um design robusto em conformidade com o compromisso da ASRock em fabricar produtos de qualidade e resistentes.
  • Seite 89 • Afogador de Liga Premium (reduz 70% de perda do núcleo em terística comparação com afogador de pó de ferro) Única • NexFET™ MOSFET • PCB Preto Safira ASRock 802.11ac WiFi Proteção Total Contra Picos ASRock ASRock Cloud Loja de Aplicativos ASRock • Suporta 4 ª ª Ger e 5 Geração de Processadores Intel®...
  • Seite 90 • Qualcomm® Atheros® AR8171 • Suporta a tecnologia Qualcomm® Atheros® Security Wake On Internet • Suporta Wake-On-LAN • Suporta Proteção contra Relâmpago/ESD (Proteção Total Con- tra Picos ASRock) • Suporta Energy Efficient Ethernet 802.3az • Suporta PXE • Suporta IEEE 802.11a/b/g/n/ac LAN sem • Suporta banda dupla (2,4/5 GHz)
  • Seite 91 • 1 conector de áudio do painel frontal • 1 x Plataforma USB 2.0 (Suporta 2 portas USB 2.0) (Suporta Proteção ESD (Proteção Total Contra Picos ASRock)) • 1 x Plataforma USB 3.0 (Suporta 2 portas USB 3.0) (Suporta Proteção ESD (Proteção Total Contra Picos ASRock)) • 64Mb IAM Legal UEFI BIOS com suporte multilingue GUI...
  • Seite 92 • Microsoft® Windows® 8.1 32-bit / 8.1 64-bit / 8 32-bit / 8 64-bit / 7 32-bit / 7 64-bit • FCC, CE, WHQL Certifi- • Pronto para ErP/EuP (fonte de alimentação pronta ErP/EuP é cações necessária) * Para obter informações detalhadas sobre o produto, por favor, visite o nosso site: http://www.asrock.com...
  • Seite 93 Devido às limitações, o tamanho real da memória pode ser menor que 4GB para a reserva de uso do sistema nos sistemas operacionais Windows® 32-bits. Os sistemas oper- acionais Windows® 64-bits não possuem estas limitações. Pode utilizar o ASRock XFast RAM para utilizar a memória que o Windows® não utiliza.
  • Seite 94 1.3 Configuração dos jumpers A imagem abaixo mostra como os jumpers são configurados. Quando a tampa do jumper é colocada nos pinos, o jumper é "Curto". Se não for colocada uma tampa de jumper nos pinos, o jumper é "Aberto". A imagem mostra um jumper de 3 pinos cujos pino1 e pino2 estão "Curtos"...
  • Seite 95 H97M-ITX/ac 1.4 Suportes e conectores onboard Os conectores e suportes onboard NÃO são jumpers. NÃO coloque tampas de jumpers sobre estes terminais e conectores Colocar tampas de jumpers sobre os terminais e conectores irá causar danos permanentes à placa-mãe. Suporte do painel de Ligue o botão de...
  • Seite 96 Conectores série ATA3 Estes cinco conectores (SATA3_0: SATA3 suportam ver p.1, N.º 11) cabos de dados SATA (SATA3_1: para dispositivos de ver p.1, N.º 12) armazenamento interno (SATA3_2: com uma taxa de ver p.1, N.º 13) transferência de dados de (SATA3_3: até...
  • Seite 97 H97M-ITX/ac 1. O Áudio de alta definição suporta Sensor de Adaptador, mas o fio do painel no chassi de- verá suportar HDA para funcionar corretamente. Por favor, siga as instruções no nosso manual e no manual do chassi para instalar o seu sistema.
  • Seite 98 Suporte de intrusão do Esta placa-mãe suporta chassi a função de detecção de Signal (CI1 de 2 pinos) ABERTURA da CAIXA (ver p.1, N.º 6) que detecta se a tampa do chassi foi removida. Esta função requer um chassi com design de detecção de intrusão.

  • Seite 99: Ambalaj İçeriği

    1 Giriş ASRock'ın zorlu kalite kontrol süreçlerinden geçmiş olan ASRock H97M-ITX/ac anakartını satın aldığınız için teşekkür ederiz. Sağlam tasarımı ile ASRock'ın kalite ve dayanıklılık taahhüdüne uygun şekilde mükemmel performans sağlar. Anakart özellikleri ve BIOS yazılımı güncellenebileceğinden, bu kılavuzun içeriği herhangi bir bildirimde bulunulmaksızın değiştirilebilir.
  • Seite 100 • Yüksek Kaliteli Alaşım Sıkıştırma (Demir tozu sıkıştırmaya Özellik kıyasla çekirdek kaybını %70 düşürür) • NexFET™ MOSFET • Safir Siyah PCB ASRock 802.11ac WiFi ASRock Tam Ani Gerilim Koruması ASRock Cloud ASRock Uygulama Mağazası • 4 ve 5. Generation Intel® Core İşlemcileri (Yuva 1150) destekler • 4 Güç...
  • Seite 101 (BD) kayıttan yürütme destekler • İçerik Koruma Özelliği ile 7.1 CH HD Ses (Realtek ALC892 Ses Codec Bileşeni) • Üstün Blu-ray Ses desteği • Dalgalanma Koruması Destekler (ASRock Tam Ani Gerilim Koruması) • ELNA Ses Kapakları • PCIE x1 Gigabit LAN 10/100/1000 Mb/s • Qualcomm®...
  • Seite 102 • 1 x 4 pim 12V Güç Bağlayıcısı • 1 x Ön Panel Ses Bağlayıcısı • 1 x USB 2.0 Bağlantısı (2 USB 2.0 bağlantı noktası destekler) (ESD Koruması Destekler (ASRock Tam Ani Gerilim Koruması)) • 1 x USB 3.0 Bağlantısı (2 USB 3.0 bağlantı noktası destekler) (ESD Koruması...
  • Seite 103 • Microsoft® Windows® 8.1 32 bit / 8.1 64 bit / 8 32 bit / 8 64 bit / 7 32 bit / 7 64 bit • FCC, CE, WHQL Belgeler • ErP/EuP için hazır (ErP/EuP için hazır güç beslemesi gereklidir) * Detaylı ürün bilgisi için, lütfen web sitemizi ziyaret edin: http://www.asrock.com...
  • Seite 104 Sınırlamalar nedeniyle, gerçek bellek boyutu Windows® 32-bit işletim sistemleri çerçevesinde sistem kullanımına ayrıldığı için 4GB'den az olabilir. Windows® 64-bit işletim sistemlerinde bu tür sınırlamalar yoktur. Windows® tarafından kullanılmayan bellekten faydalanmak için ASRock XFast RAM'i kullanabilirsiniz.
  • Seite 105 H97M-ITX/ac 1.3 Bağlantı Teli Kurulumu Çizim, bağlantı tellerinin kurulumunu göstermektedir. Tel kapağı, pimlerin üzerine yerleştirildiğinde, tel "Kısa" olur. Pimlerin üzerinde tel kapağı bulunmadığında, tel "Kısa" olur. Çizim, pin1 ve pin2 alanları "Kısa" olan ve bu iki pim üzerinde bir bağlantı...
  • Seite 106 1.4 Ekli Bağlantılar ve Bağlayıcılar Ekli bağlantılar ve bağlayıcılar bağlantı teli değildir. Bağlantı teli kapaklarını bu bağlantı ve bağlayıcılar üzerine yerleştirmeyin. Bağlantı teli kapaklarının bağlantılar ile bağlayıcılar üzerine yerleştirilmesi, anakarta kalıcı hasar verebilir. Sistem Paneli Bağlantısı Güç anahtarını bağlayın, RESET# (9-pin PANEL1) kasa üzerindeki anahtar ile PWRBTN#...
  • Seite 107 H97M-ITX/ac Seri ATA3 Bağlayıcıları Bu beş SATA3 bağlayıcısı, (SATA3_0: veri aktarım hızı 6,0 Gb/ bkz. sf.1, No. 11) sn'ye kadar olan dahili (SATA3_1: depolama aygıtları için bkz. sf.1, No. 12) tasarlanmış SATA veri (SATA3_2: kablolarını destekler. bkz. sf.1, No. 13) (SATA3_3: bkz.
  • Seite 108 1. Yüksek Tanımlı Ses, Jak Algılama özelliğini destekler, ancak bu işlevin düzgün çalışabil- mesi için kasa üzerindeki panel kablosunun HDA işlevini desteklemesi gerekmektedir. Sisteminizi kurarken, lütfen kılavuzumuzdaki talimatlar ile kasa kılavuzundaki talimat- ları izleyin. 2. AC'97 ses paneli kullanıyorsanız, lütfen aşağıdaki adımları uygulayarak ön panel ses bağlantısına takın: A.
  • Seite 109 H97M-ITX/ac Kasa Yetkisiz Erişim Bu anakartın kasa Bağlantısı kapağının açılıp Signal (2-pin CI1) açılmadığını tespit eden (bkz. sf.1, No. 6) bir KASA AÇIK özelliği bulunmaktadır. Bu özelliğin kullanılabilmesi için kasa yetkisiz erişim tasarımına sahip bir kasa kullanılmalıdır. TPM bağlantısı Bu bağlayıcı, anahtarlar,...
  • Seite 110 마더보드 규격과 BIOS 소프트웨어를 업데이트할 수도 있기 때문에 , 이 설명서의 내용은 예고 없이 변경될 수 있습니다 . 이 설명서가 변경될 경우 , 업데이트된 버 전은 ASRock 의 웹사이트에서 추가 통지 없이 제공됩니다 . 이 마더보드와 관련하 여 기술적 지원이 필요한 경우 , 당사의 웹사이트를 방문하여 사용 중인 모델에 대...
  • Seite 111 • 프리미엄 앨로이 초크 ( 철제 파우더 초크와 비교하여 코어 손실 70% 감소 ) • NexFET ™ MOSFET • 사파이어 블랙 PCB ASRock 802.11ac WiFi ASRock 풀 스파이크 보호 ASRock Cloud ASRock 앱 숍 • 4 세대 및 5 세대 Intel® Core 프로세서 지원 ( 소켓 1150) • 4 개...
  • Seite 112 • PS 1 개 / 마우스 / 키보드 포트 2 개 후면 패널 • D-Sub 포트 1 개 • DVI-D 포트 1 개 • HDMI 포트 1 개 • 광학 SPDIF 출력 포트 1 개 • USB 2.0 포트 2 개 (ESD 보호 지원 (ASRock 풀 스파이크 보 호 ))
  • Seite 113 H97M-ITX/ac • USB 4 포트 3.0 개 (ESD 보호 지원 (ASRock 풀 스파이크 보 호 )) • LED 장착 RJ-45 LAN 포트 1 개 (ACT/LINK LED 및 SPEED LED) • HD 오디오 잭 : 후면 스피커 / 중앙 / 베이스 / 라인 입력 / 전...
  • Seite 114 • Microsoft® Windows® 8.1 32 비트 / 8.1 64 비트 / 8 32 비트 / 8 64 비트 / 7 32 비트 / 7 64 비트 • FCC, CE, WHQL 인증 • ErP/EuP 사용 가능 (ErP/EuP 사용 가능 전원공급장치 필요 ) * 자세한 제품 정보에 대해서는 당사 웹사이트를 참조하십시오 : http://www.asrock.com...
  • Seite 115 제한 때문에 실제 메모리 크기는 Windows® 32 비트 운영체제 하의 시스템 사용 을 위한 예비 메모리용 4GB 보다 더 적을 수 있습니다 . Windows® 64 비트 운영체 제에는 그러한 제한이 없습니다 . ASRock XFast RAM 을 사용하여 Windows® 가 사용할 수 없는 메모리를 이용할 수 있습니다 .
  • Seite 116 1.3 점퍼 설정 그림은 점퍼를 어떻게 설정하는지 보여줍니다 . 점퍼 캡을 핀에 씌우면 점퍼가 “단락”됩니다 . 점퍼 캡을 핀에 씌우지 않으면 점퍼가 “단선”됩니다 . 그림 은 3 핀 점퍼를 보여주며 핀 1 과 핀 2 는 점퍼 캡을 씌울 때 “단락”됩니다 . Clear CMOS 점퍼...
  • Seite 117 H97M-ITX/ac 1.4 온보드 헤더 및 커넥터 온보드 헤더와 커넥터는 점퍼가 아닙니다 . 점퍼 캡을 온보드 헤더와 커넥터에 씌 우지 마십시오 . 점퍼 캡을 온보드 헤더와 커넥터에 씌우면 마더보드가 영구적으 로 손상됩니다 . 시스템 패널 헤더 섀시의 전원 스위 RESET# (9 핀 PANEL1) 치...
  • Seite 118 시리얼 ATA3 커넥터 이들 다섯 개의 SATA3 커넥터는 최 (SATA3_0: 1 페이지 , 11 번 항목 참조 ) 대 6.0 Gb/s 데이터 전송 속도를 제공하 (SATA3_1: (1 페이지 , 12 번 항목 참조 ) 는 내부 저장 장치용 SATA 데이터 케이 (SATA3_2: (1 페이지...
  • Seite 119 H97M-ITX/ac 1. 고음질 오디오는 잭 감지를 지원하지만 올바르게 작동하려면 섀시의 패널 와이 어가 HDA 를 지원해야 합니다 . 설명서 및 섀시 설명서에 나와 있는 지침을 따라 시스템을 설치하십시오 . 2. AC’97 오디오 패널을 사용할 경우 아래와 같은 절차를 따라 전면 패널 오디오...
  • Seite 120 섀시 침입 헤더 이 마더보드는 섀시 (2 핀 CI1) 커버가 제거될 경우 Signal (1 페이지 , 6 번 항목 참조 ) 이를 감지하는 케이 스 열림 감지 기능을 지원합니다 . 이 기 능을 사용하려면 섀 시 침입 감지 설계가 적용된 섀시를 사용 해야...
  • Seite 121 • 2 x シリアル ATA （SATA） データケーブル （オプション） • 1 x I/O パネルシールド • 1 x WiFi-802.11ac モジュール • 2 x SMA Wi-Fi アンテナケーブル • 2 x ASRock Wi-Fi 2.4/5 GHz アンテナ • 1 x Wi-Fi モジュールブラケッ ト • 2 x Wi-Fi モジュール用ねじ ユーザーマニュアル...
  • Seite 122 • NexFET ™ MOSFET • サファイアブラック PCB ASRock 802.11ac WiFi ASRock 完全スパイク保護 ASRock Cloud ASRock APP ショ ップ • 第 4 世代および第 5 世代 Intel® Core プロセッサーに 対応 （ソケッ ト 1150） • 4 電源フェーズ設計 • Intel® ターボブースト 2.0 テク ノロジーをサポート...
  • Seite 123 • 7.1 CH HD オーディオ、 コンテンツプロテクション付き オーディオ （Realtek ALC892 オーディオコーデック） • プレミアム ・ ブルーレイ ・ オーディオ ・ サポート • サージ保護に対応 （ASRock 完全スパイク保護） • ELNA 製オーディオコンデンサ • PCIE x1 ギガビッ ト LAN 10/100/1000 Mb/ 秒 • クアルコム ® アセロス ® AR8171 • クアルコム...
  • Seite 124 • 1 x 前面パネルオーディオコネクタ • 1 x USB 2.0 ヘッダー （2 個の USB 2.0 ポートに対応） （ 静 電気放電 （ESD） 保護に対応 （ASRock 完全スパイク保護） ） • 1 x USB 3.0 ヘッダー （2 個の USB 3.0 ポートに対応） （ 静 電気放電 （ESD） 保護に対応 （ASRock 完全スパイク保護） ）...
  • Seite 125 • Microsoft® Windows® 8.1 32-bit / 8.1 64-bit / 8 32-bit / 8 64-bit / 7 32-bit / 7 64-bit 認証 • FCC、 CE、 WHQL • ErP/EuP Ready （ ErP/EuP 対応） （ ErP/EuP 対応電源供給 装置が必要です） * 商品詳細については、 当社ウェブサイ トをご覧く ださい。 http://www.asrock.com...
  • Seite 126 のオーバークロックツールの使用などを含む、 オーバークロックには、 一定のリスク を伴いますのでご注意く ださい。 オーバークロックするとシステムが不安定になった り、 システムのコンポーネントやデバイスが破損するこ とがあります。 ご自分の責任 で行ってく ださい。 弊社では、 オーバークロックによる破損の責任は負いかねますの でご了承く ださい。 Windows® 32 ビッ トオペレーティ ングシステムでの、 システム使用に割り当てられた 実際のメモリサイズは制限のため、 4GB 未満のこ とがあります。 Windows® 64 ビッ トのオペレーティ ングシステムでは、 そのような制限はありません。 Windows® では 使えないメモリを使用するために、 ASRock XFast RAM を使用するこ とができます。...
  • Seite 127 H97M-ITX/ac 1.3 ジャンパー設定 このイラストは、 ジャンパーの設定方法を示しています。 ジャンパーキャップがピ ンに被さっていると、 ジャンパーは 「ショート」 です。 ジャンパーキャップがピンに被 さっていない場合には、 ジャンパーは 「オープン」 です。 この図は 3ピンのジャンパー を表し、 ジャンパーキャップがピン 1 とピン 2 に被さっているとき、 これらのピンは 「ショート」 です。 CMOS ク リアジャンパー (CLRCMOS1) （1 ページを参照してく だ デフォルト CMOS の ク リア さい、 No. 5）...
  • Seite 128 1.4 オンボードのヘッダーとコネクター オンボードヘッダーとコネクターはジャンパーではありません。 これらヘッダーとコネ クターにはジャンパーキャップを被せないでく ださい。 ヘッダーおよびコネクターに ジャンパーキャップを被せると、 マザーボードに永久損傷が起こるこ とがあります。 システムパネルヘッダー 電源スイッチを接続し、 （9 ピンパネル 1） RESET# スイッチをリセッ トし、 下 PWRBTN# （p.1、 No. 10 参照） 記のピン割り当てに従っ PLED- HDLED- て、 シャーシのシステムス PLED+ HDLED+ テータス表示ランプをこ のヘッダーにセッ トしま す。 ケーブルを接続する ときには、 ピンの＋と−に 気をつけてく ださい。 PWRBTN （電源スイッチ）...
  • Seite 129 H97M-ITX/ac シリアル ATA3 コネクタ これら 5 つの SATA3 コネ ー クターは、 最高 6.0 Gb/ 秒 （SATA3_0 ： のデータ転送速度で内部 p.1、 No. 11 参照） ストレージデバイス用の SATA データケーブルを (SATA3_1: p.1、 No. 12 参照） サポートします。 （SATA3_2 ： p.1、 No. 13 参照） （SATA3_3 ： p.1、 No. 14 参照）...
  • Seite 130 1. ハイディフィニションオーディオはジャックセンシングをサポートしていますが、 正しく機能するためには、 シャーシのパネルワイヤーが HDA をサポートしている こ とが必要です。 お使いのシステムを取り付けるには、 当社のマニュアルおよび シャーシのマニュアルの指示に従ってく ださい。 2. AC97 オーディオパネルを使用する場合には、 次のステップで、 前面パネルオーディ オヘッダーに取り付けてく ださい。 A. Mic_IN (MIC) を MIC2_L に接続します。 B. Audio_R (RIN) を OUT2_R に、 Audio_L (LIN) を OUT2_L に接続します。 C. アース (GND) をアース (GND) に接続します。 D.
  • Seite 131 H97M-ITX/ac ケースイント リ ュージョン このマザーボードは ヘッダー シャーシカバーが開けら Signal （2 ピン CI1） れたこ とを検知する、 ケー （p.1、 No. 6 参照） ス開閉検知機能をサポー トします。 この機能には、 シャーシイントルージョ ン検知設計されたシャー シが必要です。 TPM ヘッダー このコネクターはトラス （17 ピン TPMS1） テッ ドプラッ トフォーム （p.1、 No. 16 参照） モジュール （TPM） システ...
  • Seite 132 • 2 x 串行 ATA (SATA) 数据线（选购） • 1 x I/O 面板 • 1 x WiFi-802.11ac 模块 • 2 x SMA WiFi 天线线缆 • 2 x ASRock WiFi 2.4/5 GHz 天线 • 1 x WiFi 模块支架 • 2 x WiFi 模块用螺丝...
  • Seite 133 H97M-ITX/ac 1.2 规格 • Mini-ITX 规格尺寸 平台 • 全固态电容器设计 • 高密度防潮纤维电路板 独有功能 华擎超合金 • 高效合金电感（与铁粉电感相比，内核损耗可降低 70%） • 次世代 MOS • 宝石黑 华擎 802.11ac WiFi 华擎全防护 华擎云 华擎应用市场 • 支持第 4 代和第 5 代 Intel® Core 处理器（插座 1150） • 4 CPU 供电设计...
  • Seite 134 • 3 个图形输出选项： D-Sub、DVI-D 和 HDMI 图形 • 支持三台显示器 • 支持 HDMI，最大分辨率可达 1920x1200 @ 60Hz • 支持 DVI-D，60Hz 时最大分辨率达 1920x1200 • 支持 D-Sub，60Hz 时最大分辨率达 1920x1200 • 通过 HDMI 端口（需要兼容的 HDMI 显示器）支持 Auto Lip Sync、Deep Color (12bpc), xvYCC 和 HBR（高位速率音 频） • 通过...
  • Seite 135 H97M-ITX/ac • 2 x USB 2.0 端口（支持防 ESD 静电 ( 华擎全防护 )） • 4 x USB 3.0 端口（支持防 ESD 静电 ( 华擎全防护 )） • 1 x RJ-45 LAN 端口，带 LED（ACT/LINK LED 和 SPEED LED） • 高清音频插孔 : 后扬声器 / 中央 / 低音 / 线路输入 / 前扬声...
  • Seite 136 • CASE OPEN（机箱打开）检测 • 电压监控： +12V、+5V、+3.3V、CPU 输入电压、 CPU 内 部电压 • Microsoft® Windows® 8.1 32-bit / 8.1 64-bit / 8 32-bit / 8 64-bit 操作系统 / 7 32-bit / 7 64-bit • FCC、CE、WHQL 认证 • ErP/EuP 支持（需要支持 ErP/EuP 的电源） * 有关详细产品信息，请访问我们的网站： http://www.asrock.com...
  • Seite 137 H97M-ITX/ac 须认识到超频会有一定风险，包括调整 BIOS 设置，应用“自由超频技术”，或 使用第三方超频工具。超频可能会影响到系统的稳定性，甚至对系统的组件和设 备造成损坏。执行这项工作您应自担风险和自己承担费用。我们对由于超频而造 成的损坏概不负责。 由于限制原因，实际内存容量可能会小于 4GB，以保留给 Windows® 32-bit 操作 系统下的系统使用。Windows® 64-bit 操作系统没有此类限制。您可以使用华擎 极速内存来利用 Windows® 不能使用的内存。...
  • Seite 138 1.3 跳线设置 此图显示如何设置跳线。将跳线帽装到这些针脚上时，跳线 “短接”。如果这 些针脚上没有装跳线帽，跳线 “开路”。此图显示 3 针跳线，当跳线帽装在针 脚 1 和针脚 2 上，它们“短接”。 清除 CMOS 跳线 (CLRCMOS1) （见第 1 页，第 5 个） 默认 清除 CMOS CLRCMOS1 允许您清除 CMOS 中的数据。要清除和重置系统参数到默认设 置，请关闭计算机，从电源上拔下电源线插头。等候 15 秒后，使用跳线帽将 CLRCMOS1 上的针脚 2 和针脚 3 短接 5 秒。但是，请勿在更新 BIOS 后立即 清除...
  • Seite 139 H97M-ITX/ac 1.4 板载接脚和接口 板载接脚和接口不是跳线。不要将跳线帽装到这些接脚和接口上。将跳线帽装到 这些接脚和接口上将会对主板造成永久性损坏。 系统面板接脚 按照下面的针脚分配， RESET# (9 针 PANEL1) 将机箱上的电源开关、 PWRBTN# （见第 1 页， 第 10 个） 重置开关和系统状态指 PLED- HDLED- PLED+ HDLED+ 示灯连接到此接脚。在 连接线缆前请记下正负 针脚。 PWRBTN（电源开关）: 连接到机箱前面板上的电源开关。您可以配置使用电源开关关闭系统的方式。 RESET（重置开关）: 连接到机箱前面板上的重置开关。如果计算机死机，无法执行正常重新启动，按 重置开关重新启动计算机。 PLED（系统电源 LED）: 连接到机箱前面板上的电源状态指示灯。系统操作操作时，此 LED 亮起。系统 处在 S1/S3 睡眠状态时，此 LED 闪烁。系统处在 S4 睡眠状态或关机 (S5) 时，此...
  • Seite 140 串行 ATA3 接口 这 5 个 SATA3 接口支持 最高 6.0 Gb/s 数据传输 (SATA3_0: 见第 1 页，第 11 个） 速率的内部存储设备的 SATA 数据线。 (SATA3_1: 见第 1 页， 第 12 个） (SATA3_2: 见第 1 页， 第 13 个） (SATA3_3: 见第 1 页，第 14 个） (SATA3_4: 见第...
  • Seite 141 H97M-ITX/ac 1. 高清音频支持插孔感测，但机箱上的面板连线必须支持 HDA 才能正常工作。 请按照我们的手册和机箱手册的说明安装系统。 2. 如果您使用 AC’97 音频面板，请按照以下步骤将它安装到前面板音频接脚： A. 将 Mic_IN (MIC) 连接到 MIC2_L。 B. 将 Audio_R (RIN) 连接到 OUT2_R，将 Audio_L (LIN) 连接到 OUT2_L。 C. 将接地端 (GND) 连接到接地端 (GND)。 D. MIC_RET 和 OUT_RET 只用于高清音频面板。您不需要针对 AC’97 音频面 板连接它们。 E. 要启用前麦克风，请转到 Realtek 控制面板上的“FrontMic”（前麦克风）选...
  • Seite 142 机箱侵入接脚 此主板支持 CASE OPEN (2 针 CI1) （机箱打开）检测功能 - Signal （见第 1 页，第 6 个） 检测机箱盖是否拆下。 此功能需要采用侵入检 测设计的机箱。 TPM 接脚 此接口支持 Trusted (17 针 TPMS1) Platform Module（信任 （见第 1 页，第 16 个） 平台模块，TPM）系统， 可以安全地存储密钥、 数字证书、密码和数据。 PCIRST# FRAME TPM 系统也可以帮助增 PCICLK 强网络安全，保护数字...
  • Seite 143 H97M-ITX/ac 电子信息产品污染控制标示 依据中国发布的「电子信息产品污染控制管理办法」及 SJ/T 11364-2006「电子 信息产品污染控制标示要求」，电子信息产品应进行标示，藉以向消费者揭露 产品中含有的有毒有害物质或元素不致发生外泄或突变从而对环境造成污染或 对人身、财产造成严重损害的期限。依上述规定，您可于本产品之印刷电路板 上看见图一之标示。图一中之数字为产品之环保使用期限。由此可知此主板之 环保使用期限为 10 年。 图一 有毒有害物质或元素的名称及含量说明 若您欲了解此产品的有毒有害物质或元素的名称及含量说明，请参照以下表格 及说明。 有害物质或元素 部件名称 铅 (Pb) 镉 (Cd) 汞 (Hg) 六价铬 (Cr(VI)) 多溴联苯 (PBB) 多溴二苯醚 (PBDE) 印刷电路板 及电子组件 外部信号连 接头及线材 O: 表示该有毒有害物质在该部件所有均质材料中的含量均在 SJ/T 11363-2006 标准规定 的限量要求以下。...
  • Seite 144 • 2 x Serial ATA (SATA) 資料纜線（選用） • 1 x I/O 面板外罩 • 1 x WiFi-802.11ac 模組 • 2 x SMA WiFi 天線纜線 • 2 x ASRock WiFi 2.4/5 GHz 天線 • 1 x WiFi 模組架 • 2 x 顆 WiFi 模組螺絲...
  • Seite 145 H97M-ITX/ac 1.2 規格 • Mini-ITX 尺寸 平台 • 全固態電容設計 • 高密度防潮纖維電路板 華擎超合金 獨特功能 • 優質合金電感（與鐵粉電感相較能減少核心耗損百分之 70） • 次世代 MOS • 亮黑 PCB 華擎 802.11ac WiFi 華擎全防護 華擎雲 華擎 APP Shop • 支援第 4 代及第 5 代 Intel® Core 處理器 (Socket 1150) • 4 電源相位設計...
  • Seite 146 • Pixel Shader 5.0，DirectX 11.1 • 最大共用記憶體 1792MB • 三個圖形輸出選項： D-Sub、DVI-D 及 HDMI • 支援三台顯示器 • 支援最高可達 1920x1200 @ 60Hz 解析度的 HDMI • 支援最高達 1920x1200 @ 60Hz 解析度的 DVI-D • 支援最高達 1920x1200 @ 60Hz 解析度的 D-Sub • 支援使用 HDMI 連接埠（需相容於 HDMI 監視器）的 Auto Lip Sync、Deep Color (12bpc)、xvYCC 及...
  • Seite 147 H97M-ITX/ac • 1 x PS/2 滑鼠／鍵盤連接埠 後面板 I/O • 1 x D-Sub 連接埠 • 1 x DVI-D 連接埠 • 1 x HDMI 連接埠 • 1 x 光纖 SPDIF 輸出連接埠 • 2 x USB 2.0 連接埠（支援防 ESD 靜電 ( 華擎全防護 )）...
  • Seite 148 • 電壓監控： +12V、+5V、+3.3V、CPU 輸入電壓、CPU 內 部電壓 • Microso ® Windows® 8.1 32 位元／ 8.1 64 位元／ 8 32 位元 作業系統 ／ 8 64 位元／ 7 32 位元／ 7 64 位元 • FCC、CE、WHQL 認證 • ErP/EuP ready（須具備 ErP/EuP ready 電源供應器） * 如需產品詳細資訊，請上我們的網站： http://www.asrock.com...
  • Seite 149 H97M-ITX/ac 請務必理解，超頻可能產生某種程度的風險，其中包括調整 BIOS 中的設定、採 用自由超頻技術或使用協力廠商的超頻工具。 超頻可能會影響您系統的穩定性， 或者甚至會對您系統的元件及裝置造成傷害。 您應自行負擔超頻風險及成本。 我們對於因超頻所造成的可能損害概不負責。 在 Windows® 32 位元作業系統下，因有保留供系統使用記憶體的限制，所以實 際記憶體大小可能低於 4GB。 Windows® 64 位元作業系統則沒有此類限制。 您 可使用華擎 XFast RAM 運用 Windows® 無法使用的記憶體。...
  • Seite 150 1.3 跳線設定 圖例顯示設定跳線的方式。 當跳線帽套在針腳上時，該跳線為「短路」。 若 沒有跳線帽套在針腳上，該跳線為「開啟」。 圖例顯示當 3-pin 跳線的跳線蓋 套在 pin1 及 pin2 時，這兩個針腳皆為「短路」。 清除 CMOS 跳線 (CLRCMOS1) （請參閱第 1 頁，編號 5） 預設 清除 CMOS 您可利用 CLRCMOS1 清除 CMOS 中的資料。 若要清除及重設系統參數為預 設設定，請先關閉電腦電源，再拔下電源供應器的電源線。 在等待 15 秒後， 請使用跳線帽讓 CLRCMOS1 上的 pin2 及 pin3 短路約 5 秒。 不過，請不要在 更新...
  • Seite 151 H97M-ITX/ac 1.4 板載排針及接頭 板載排針及接頭都不是跳線。 請勿將跳線帽套在這些排針及接頭上。 將跳線帽 套在排針及接頭上，將造成主機板永久性的受損。 系統面板排針 請依照以下的針腳 RESET# 排列將機殼上的電 (9-pin PANEL1) PWRBTN# （請參閱第 1 頁， 編號 10） 源開關、重設開關 PLED- HDLED- PLED+ HDLED+ 及系統狀態指示燈 連接至此排針。 在 連接纜線之前請注 意正負針腳。 PWRBTN ( 電源開關 )： 連接至機殼前面板上的電源開關。 您可設定使用電源開關關閉系統電源的方式。 RESET ( 重設開關 )： 連接至機殼前面板上的重設開關。 若電腦凍結且無法執行正常重新啟動，按下重...
  • Seite 152 Serial ATA3 接頭 這五組 SATA3 接頭 （SATA3_0： 皆支援內部儲存裝 請參閱第 1 頁，編號 11） 置的 SATA 資料纜 線，最高可達 6.0 (SATA3_1: 請參閱第 1 頁，編號 12) Gb/s 資料傳輸率。 (SATA3_2： 請參閱第 1 頁，編號 13) (SATA3_3： 請參閱第 1 頁，編號 14） (SATA3_4： 請參閱第 1 頁，編號 15） USB 2.0 標頭 除了...
  • Seite 153 H97M-ITX/ac 1. 高解析度音訊支援智慧型音效介面偵測 (Jack Sensing)，但機殼上的面板線必須 支援 HDA 才能正確運作。 請依本手冊及機殼手冊說明安裝系統。 2. 若您使用 AC’97 音訊面板，請按照以下步驟安裝至前面板音訊排針： A. 將 Mic_IN (MIC) 連接至 MIC2_L。 B. 將 Audio_R (RIN) 連接至 OUT2_R 且將 Audio_L (LIN) 連接至 OUT2_L。 C. 將接地 (GND) 連接至接地 (GND)。 D. MIC_RET 及 OUT_RET 僅供 HD 音訊面板使用。 您不需要在 AC’97 音訊面...
  • Seite 154 機殼防護標頭 本主機板支援「機 殼開啟」 偵測功能， (2-pin CI1) Signal （請參閱第 1 頁，編號 6） 可偵測機殼外蓋是 否遭移除。 若要使 用本功能，機殼必 須採用機殼防護偵 測設計。 TPM 標頭 此接頭支援信賴平 台模組 (TPM) 系 (17-pin TPMS1) （請參閱第 1 頁，編號 16） 統，可確保儲存金 鑰、數位憑證、密 碼及資料的安全。 PCIRST# TPM 系統也能強化 FRAME 網路安全、保護數 PCICLK 位身分並確定平台 完整性。...
  • Seite 155 H97M-ITX/ac 1 Spesifikasi • Bentuk dan Ukuran Mini-ITX Platform • Desain Kapasitor Solid • PCB Serat Kaca dengan Kerapatan Tinggi Fitur Unik Campuran Logam Super ASRock • Choke Alloy Premium (mengurangi 70% hilangnya inti dibandingkan dengan reaksi serbuk besi) • NexFET™ MOSFET • PCB Warna Hitam Safir WiFi ASRock 802.11ac ASRock Full Spike Protection ASRock Cloud ASRock APP Shop • Mendukung Prosesor Generasi ke-4 & Generasi ke-5 Intel®...
  • Seite 156 • Mendukung D-Sub dengan resolusi maksimum hingga 1920x1200 @ 60Hz • Mendukung Lip Sync Otomatis, Kedalaman Warna (12bpc), xvYCC, dan HBR (High Bit Rate Audio) dengan Port HDMI (memerlukan monitor HDMI yang kompatibel) • Mendukung HDCP dengan port DVI-D dan HDMI • Mendukung pemutaran 1080p Blu-ray HD Penuh (BD) dengan Port DVI-D dan HDMI • Audio HD 7.1 CH dengan Perlindungan Konten (Realtek Audio ALC892 Audio Codec) • Mendukung Audio Blu-ray Premium • Mendukung Perlindungan Lonjakan Arus (ASRock Full Spike Protection) • ELNA Audio Caps • PCIE x1 Gigabit LAN 10/100/1000 Mb/s • Qualcomm® Atheros® AR8171 • Mendukung Teknologi Qualcomm® Atheros® Security Wake On Internet • Mendukung Wake-On-LAN • Mendukung Perlindungan Petir/ESD (ASRock Full Spike Pro- tection) • Mendukung Energy Efficient Ethernet 802.3az • Mendukung PXE • Mendukung IEEE 802.11a/b/g/n/ac • Mendukung Dual-Band (2,4/5 GHz)
  • Seite 157 H97M-ITX/ac • 1 x Port Mouse/Keyboard PS/2 Panel I/O • 1 x Port D-Sub Belakang • 1 x Port DVI-D • 1 x Port HDMI • 1 x Port SPDIF Out Optik • 2 x Port USB 2.0 (Mendukung Perlindungan ESD (ASRock Full Spike Protection)) • 4 x Port USB 3.0 (Mendukung Perlindungan ESD (ASRock Full Spike Protection)) • 1 x Port LAN RJ-45 dengan LED (ACT/LINK LED dan SPEED LED) • Soket Audio HD: Speaker Belakang/Tengah/Bas/Saluran masuk/Speaker Depan/Mikrofon • 5 x Konektor SATA3 6,0 Gb/s, mendukung RAID (RAID 0, Penyim- RAID 1, RAID 5, RAID 10, Intel Rapid Storage Technology 13, panan dan Intel Smart Response Technology), NCQ, AHCI, dan Hot Plug. • 1 x Header Chassis Intrusion Konektor • 1 x TPM Header • 1 x Konektor Kipas CPU (4-pin) • 1 x Konektor Kipas Chassis (4-pin)
  • Seite 158 Sertifikasi • ErP/EuP ready (memerlukan catu daya yang kompatibel den- gan ErP/EuP) * Untuk informasi tentang produk rinci, kunjungi situs web kami: http://www.asrock.com Perlu diketahui, overclocking memiliki risiko tertentu, termasuk menyesuaikan pengaturan pada BIOS, menerapkan Teknologi Untied Overclocking, atau menggunakan alat over- clocking pihak ketiga. Overclocking dapat mempengaruhi stabilitas sistem, atau bahkan dapat mengakibatkan kerusakan komponen dan perangkat sistem.

  • Seite 159: Contact Information

    Contact Information If you need to contact ASRock or want to know more about ASRock, you’re welcome to visit ASRock’s website at http://www.asrock.com; or you may contact your dealer for further information. For technical questions, please submit a support request form at http://www.asrock.com/support/tsd.asp...

Inhaltsverzeichnis
