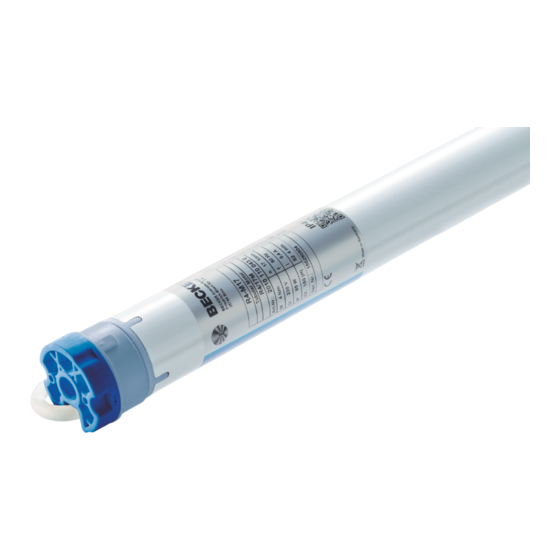

Becker R4/17 Montage- Und Betriebsanleitung
Inhaltsverzeichnis
R4/17
Modell: M17
Montage- und Betriebsanleitung
de
Rollladenantriebe mit mechanischer
Endabschaltung
Wichtige Informationen für:
• den Monteur / • die Elektrofachkraft / • den Benutzer
Bitte entsprechend weiterleiten!
Diese Originalanleitung ist vom Benutzer aufzubewahren.
2010 300 724 0 17.10.2017
Becker-Antriebe GmbH
Friedrich-Ebert-Straße 2-4
35764 Sinn/Germany
www.becker-antriebe.com
Inhaltsverzeichnis
Verwandte Anleitungen für Becker R4/17
Inhaltszusammenfassung für Becker R4/17
- Seite 1 R4/17 Modell: M17 Montage- und Betriebsanleitung Rollladenantriebe mit mechanischer Endabschaltung Wichtige Informationen für: • den Monteur / • die Elektrofachkraft / • den Benutzer Bitte entsprechend weiterleiten! Diese Originalanleitung ist vom Benutzer aufzubewahren. 2010 300 724 0 17.10.2017 Becker-Antriebe GmbH Friedrich-Ebert-Straße 2-4 35764 Sinn/Germany www.becker-antriebe.com...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Allgemeines.................................. 3 Gewährleistung.................................. 3 Sicherheitshinweise ................................ 4 Hinweise für den Benutzer ............................... 4 Hinweise für die Montage und Inbetriebnahme ........................ 4 Bestimmungsgemäße Verwendung ............................ 6 Montage ..................................... 6 Montage des Antriebs .............................. 6 Lösen des Steckzapfens .............................. 7 Mitnehmersicherung ............................... 7 Montage des Mitnehmers mit Sicherung an der Abtriebswelle .................. -
Seite 3: Allgemeines
Allgemeines Diese Rohrantriebe sind hochwertige Qualitätsprodukte mit folgenden Leistungsmerkmalen: • Für den Einsatz im Rollladenbereich • Kein Einstellen der Endlagen erforderlich • Kompatibel mit allen Steuerungen des Antriebsherstellers für Rollladenanwendungen • Kompakte Baugröße • Blockiererkennung in AUF-Fahrt • Automatischer Behanglängenausgleich Beachten Sie bitte bei der Installation sowie bei der Einstellung des Gerätes die vorliegende Montage- und Betriebsanleitung. -
Seite 4: Sicherheitshinweise
Sicherheitshinweise Die folgenden Sicherheitshinweise und Warnungen dienen zur Abwendung von Gefahren sowie zur Vermeidung von Personen- und Sachschäden. Hinweise für den Benutzer Allgemeine Hinweise • Arbeiten und sonstige Tätigkeiten, einschließlich Wartungs- und Reinigungsarbeiten, an Elektroinstalla- tionen und der übrigen Anlage selbst, dürfen nur von Fachpersonal, insbesondere Elektro-Fachperso- nal durchgeführt werden. - Seite 5 • Nennmoment und Einschaltdauer müssen auf die Anforderungen des angetriebenen Produkts abge- stimmt sein. Technische Daten - Nennmoment und Betriebsdauer finden Sie auf dem Typenschild des Rohran- triebs. • Gefährlich sich bewegende Teile des Antriebs müssen mehr als 2,5 m über dem Boden oder einer an- deren Ebene, die den Zugang zu dem Antrieb gewährt, montiert werden.
-
Seite 6: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung Der Rohrantriebstyp in der vorliegenden Anleitung ist ausschließlich für den Betrieb von Rollladenanlagen bestimmt. Dieser Rohrantriebstyp darf nur mit einem festen Anschlag in der oberen Endlage und festen Wellenverbindern verwendet werden. Diese werden automatisch erkannt. Für Sonnenschutz-Anwendungen verwenden Sie bitte nur die dafür bestimmten Rohrantriebstypen. Dieser Rohrantriebstyp ist für die Verwendung in Einzelanlagen (ein Antrieb pro Wickelwelle) konzipiert. -
Seite 7: Lösen Des Steckzapfens
Lösen des Steckzapfens Der Steckzapfen (2) rastet beim Einschieben automatisch ein. Zum Lösen des Steck- zapfens (2) das Sicherungsblech (1) nach oben schieben und den Steckzapfen (2) herausziehen. Mitnehmersicherung Montage des Mitnehmers mit Sicherung an der Abtriebswelle Demontage des Mitnehmers mit Sicherung an der Abtriebswelle Demontage mit dem Demontagewerkzeug Art.-Nr. -
Seite 8: Montage Und Demontage Des Mitnehmers Mit Schraubverbindung
Montage und Demontage des Mitnehmers mit Schraubverbindung Montage des Antriebs in der Welle Bei Profilwellen: Toleranzen der Nutbreiten in verschiedenen Wickelwellen lassen sich bei einigen Mit- nehmern durch Drehen des Mitnehmers in eine andere Nutausnehmung ausgleichen. Diese Nutausnehmungen haben verschiedene Maße und ermöglichen Ihnen einen passgenauen Einbau des Antriebs. -
Seite 9: Einstellen Der Endlagen
Hängen Sie die montierte Baueinheit bestehend aus Welle, Rohrantrieb und Gegenlager in den Kasten ein und sichern Sie den An- trieb entsprechend der Befestigungsart des Wandlagers mit Splint oder Federstecker. Die Inbetriebnahme kann mit der Schaltergarnitur (Art.-Nr. 4901 001 158 0) oder dem vorgesehenen Bedienelement erfolgen. -
Seite 10: Hinweise Für Die Elektrofachkraft
Hinweise für die Elektrofachkraft Die Rohrantriebe mit mechanischer Endabschaltung dürfen nicht parallel geschaltet werden. Verwenden Sie zur gleichzeitigen Ansteuerung mehrerer Antriebe entsprechende Steuerungen des Antriebsherstellers. Verwenden Sie zur Ansteuerung der Auf- und Abrichtung den Außenleiter L1. Sonstige Geräte oder Verbraucher (Lampen, Relais, etc.) dürfen nicht direkt an die Anschlussleitungen der Antriebe angeschlossen werden. -
Seite 11: Was Tun Wenn
Was tun wenn...? Problem Abhilfe Rollladenpanzer wird schief bzw. nicht hochgezogen. Aufhängungen oder Lamellen sind abgerissen. Anlage instand setzen. Rohrantrieb stoppt wahllos, Weiterfahrt in gleiche Richtung Rollladenpanzer klemmt, Reibung ist zu hoch. nicht möglich. Anlage instand setzen. Leichteren Rollladenpanzer verwenden. Rohrantrieb läuft nicht in die vorgegebene Richtung. -
Seite 12: Zentral-, Gruppen- Und Individual-Steuerung Über Centronic Unitcontrol Uc42
Zentral-, Gruppen- und Individual-Steuerung über Centronic UnitControl UC42 Zentral Steuergerät Netz 230V / 50Hz Zentralleitung 230V / 50Hz (Anschluss weiterer Steuerungen) Gruppe 230V / 50Hz Individual Individual 230V / 50Hz 230V / 50Hz... -
Seite 13: Konformitätserklärung
Konformitätserklärung...
