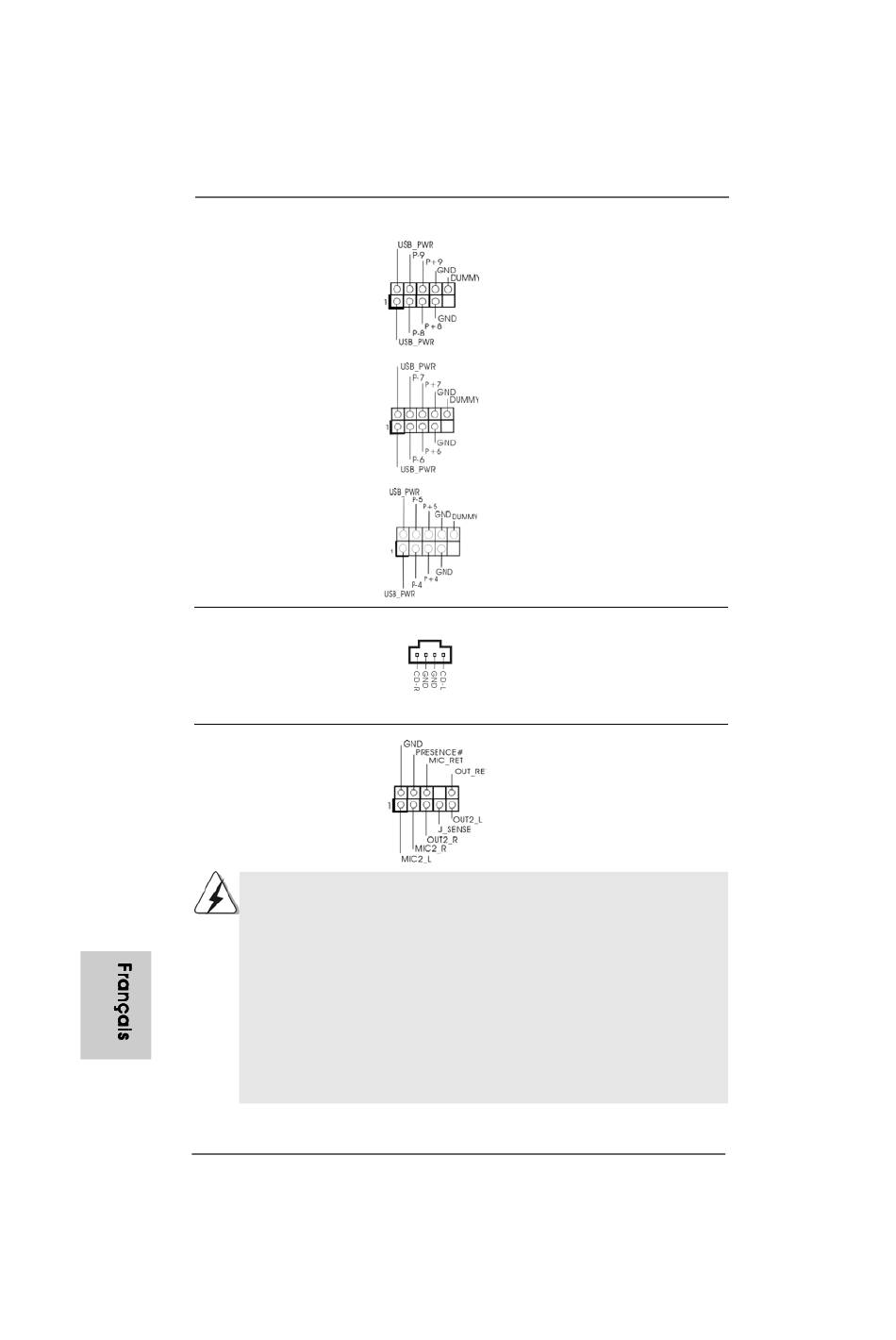

En-tête USB 2.0
(USB8_9 br.9)
(voir p.2 No. 17)
(USB6_7 br.9)
(voir p.2 No. 18)
(USB4_5 br.9)
(voir p.2 No. 19)
Connecteurs audio internes
(CD1 br. 4)
(CD1: voir p.2 fig. 27)
Connecteurs audio internes
(CD1 br. 4)
(CD1: voir p.2 fig. 28)
1. L'audio à haute définition (HDA) prend en charge la détection de fiche,
mais le fil de panneau sur le châssis doit prendre en charge le HDA pour
fonctionner correctement. Veuillez suivre les instructions dans notre
manuel et le manuel de châssis afin installer votre système.
2. Si vous utilisez le panneau audio AC'97, installez-le sur l'adaptateur audio
du panneau avant conformément à la procédure ci-dessous :
A. Connectez Mic_IN (MIC) à MIC2_L.
B. Connectez Audio_R (RIN) à OUT2_R et Audio_L (LIN) à OUT2_L.
C. Connectez Ground (GND) à Ground (GND).
D. MIC_RET et OUT_RET sont réservés au panneau audio HD. Vous
n'avez pas besoin de les connecter pour le panneau audio AC'97.
4 8
4 8
4 8
4 8
4 8
ASRock
A côté des quatre ports USB
2.0 par défaut sur le panneau
E/S, il y a trois embases USB
2.0 sur cette carte mère.
Chaque embase USB 2.0 peut
prendre en charge 2 ports USB
2.0.
Ils vous permettent de gérer des
entrées audio à partir de sources
CD1
stéréo comme un CD-ROM,
DVD-ROM, un tuner TV ou une
carte MPEG.
Ils vous permettent de gérer des
entrées audio à partir de sources
stéréo comme un CD-ROM,
DVD-ROM, un tuner TV ou une
carte MPEG.
N68-GE3 UCC
Motherboard
