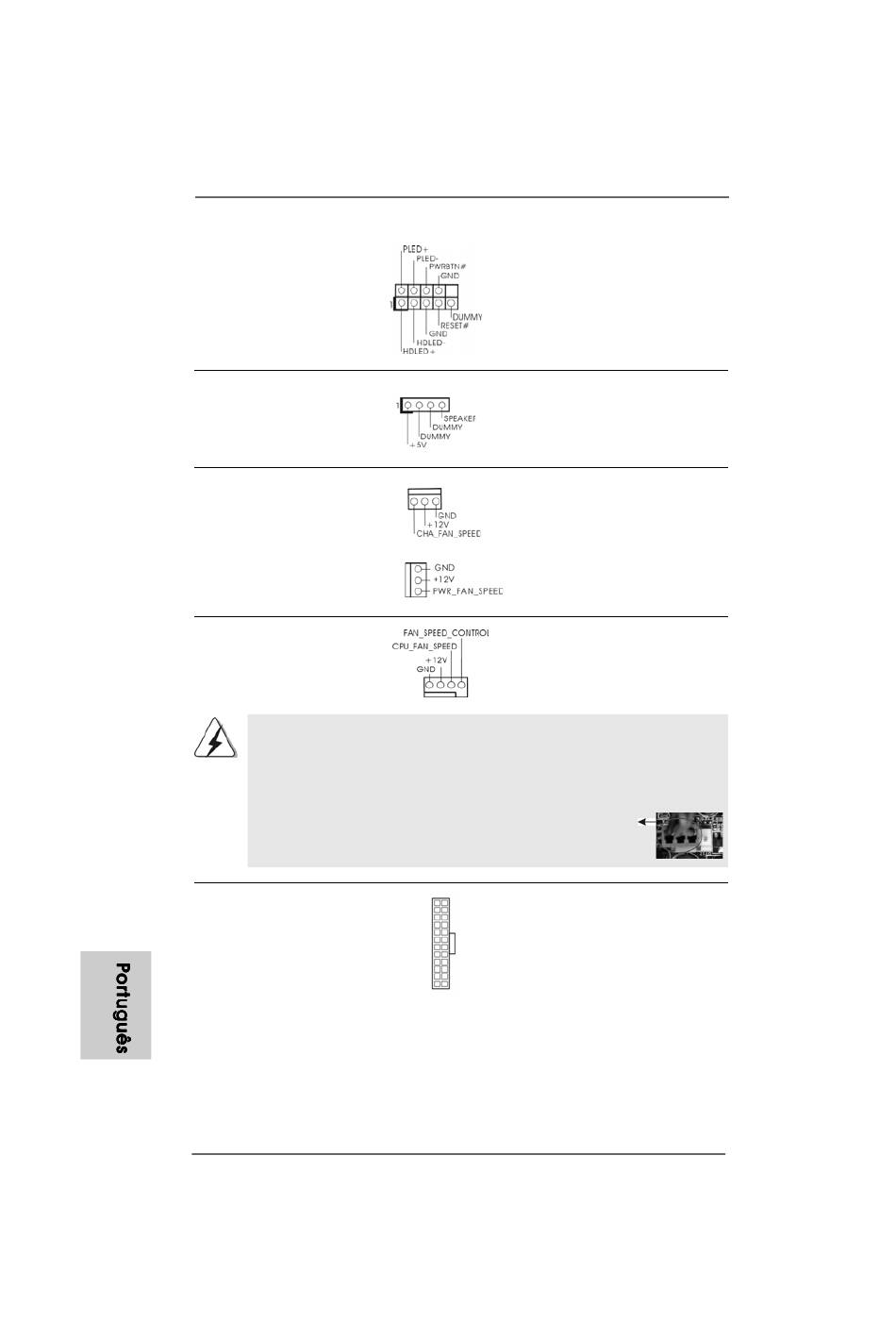

Conector do sistema no
painel
(PANEL1 de 9 pinos)
(veja a folha 2, No. 21)
Conector do alto-falante
do chassi
(SPEAKER1 de 4 pinos)
(veja a folha 2, No. 20)
Conector do ventilador do
chassis e energia
(CHA_FAN1 de 3 pinos)
(veja a folha 2, No. 22)
(PWR_FAN1 de 3 pinos)
(veja a folha 2, No. 26)
Conector do ventilador da
CPU
(CPU_FAN1 de 4 pinos)
(veja a folha 2, No. 6)
Apesar de esta placa-mãe possuir 4 apoios para uma ventoinha de CPU
(Ventoinha silenciosa), uma ventoinha de 3 pinos para CPU poderá funcionar
mesmo sem a função de controlo de velocidade da ventoinha. Se pretender
ligar uma ventoinha de 3 pinos para CPU ao conector de ventoinha do CPU
nesta placa-mãe, por favor, ligue-a aos pinos 1-3.
Conector de força do ATX
(ATXPWR1 de 24 pinos)
(veja a folha 2, No. 9)
1 0 2
1 0 2
1 0 2
1 0 2
1 0 2
ASRock
Este conector acomoda
diversas funções de
sistema no painel frontal.
Ligue o alto-falante do chassi
neste conector.
Ligue o cabo do ventilador neste
conector, coincidindo o fio preto
com o pino de aterramento.
Ligue o cabo do ventilador da
CPU, coincidindo o fio preto com
o pino de aterramento.
1 2 3 4
Pinos 1-3 ligados
Instalação de Ventoinha de 3 pinos
Ligue a fonte de alimentação
12
24
ATX neste conector.
1
13
N68-GE3 UCC
Motherboard
