Montage

Um den Zusammenbau des Ellipticals für Sie so einfach wie möglich zu gestalten, haben wir die wichtigsten Teile
bereits vormontiert. Bevor Sie das Gerät zusammenbauen, sollten Sie bitte diese Aufbauanleitung sorgfältig lesen und
danach Schritt für Schritt, wie beschrieben, fortfahren.
Schritt 1: Auspacken
Beachten Sie die detaillierten Entpackungshinweise im Karton.
Entnehmen Sie alle Einzelteile aus der Styroporform und legen Sie diese nebeneinander auf den Boden.
Stellen Sie den Hauptrahmen (49) auf eine bodenschonende Unterlage, da ohne montierte Standfüße (48,
66) Ihren Boden beschädigt/verkratzt werden könnte. Diese Unterlage sollte flach und nicht zu dick sein,
sodass der Rahmen einen stabilen Stand hat.
Achten Sie darauf, dass Sie während des Zusammenbaus in jede Richtung hin genügend
Bewegungsfreiraum (mind. 1,5 m) haben.
Lieferumfang:
Computer (10)
Colours of Fitness - Schlüssel (3 St.) (10A,10B,10C)
DVD
Hauptrahmen (49)
Haltegriffe (19, 67)
Kleinteileset (Blisterkarte)
Lenker (5)
Lenkerstützrohr mit Verbindungsarmen (55, 29, 63)
Netzteil (43)
Pedalarme links/rechts (41,62)
Standfuß, vorne (66)
Standfuß, hinten (48)
Trinkflasche (58)
Trinkflaschenhalter (56)
Trittplatten (26) 2St.

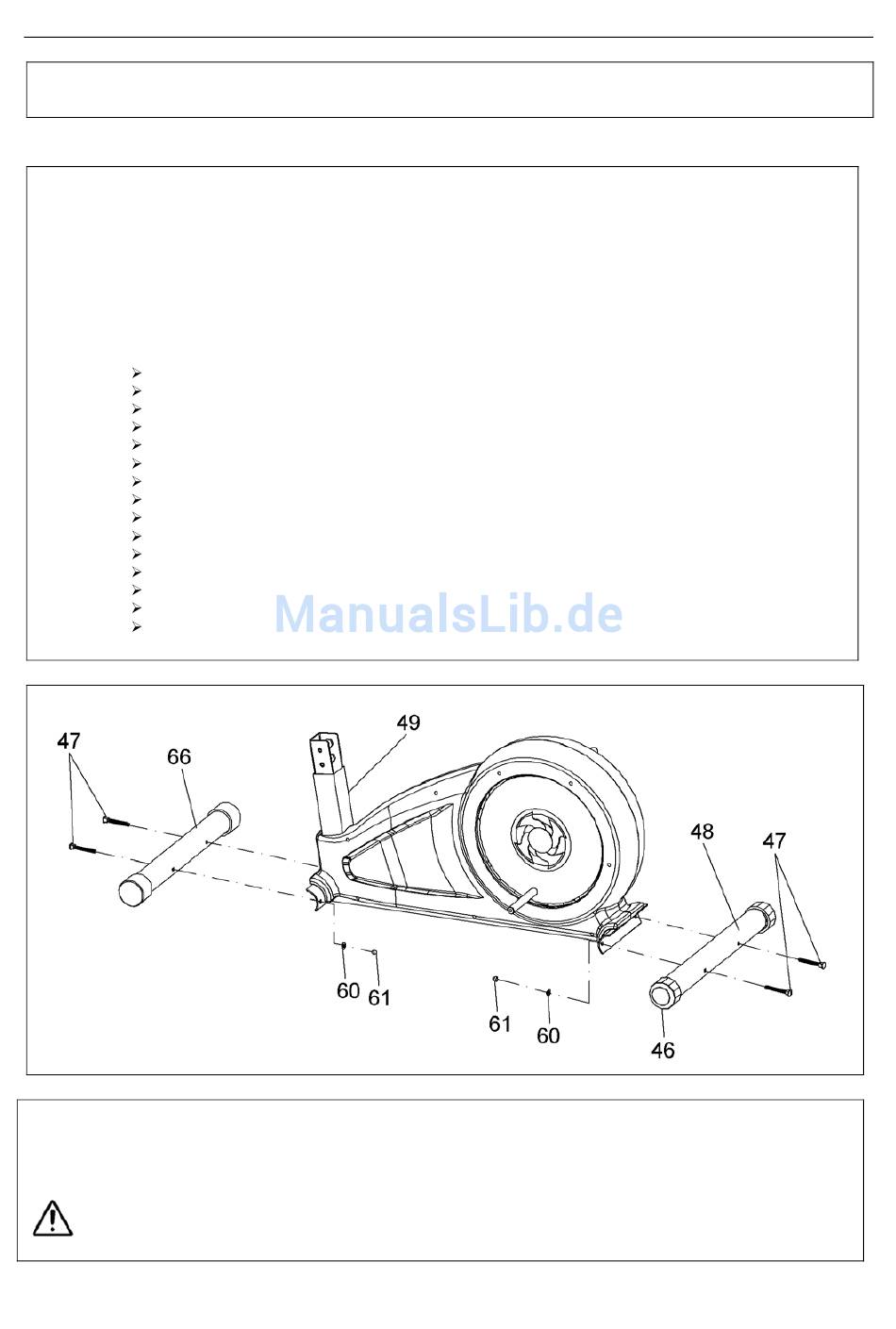

Schritt 2: Montage Standfüße
Befestigen Sie mit Hilfe des Innensechskantsclüssels den hinteren (48) und vorderen (66) Standfuß mit den
Schlossschrauben (47), den gebogenen Unterlegscheiben (60) und den Hutmuttern (61) am Hauptrahmen (49). Die
Transportrollen müssen am vorderen Standfuß (66) nach vorn ausgerichtet sein. Der Pfeil auf dem „up"- Aufkleber
muss nach oben zeigen. Am hinteren Standfuß (48) sind die Kappen mit Höhenverstellung vormontiert.
Wackelt das Elliptical, dann drehen Sie die Höhenverstellkappen (46), welche am hinteren Standfuß (48)
bereits montiert sind, im Uhrzeigsinn, bis das Gerät sicher steht.
