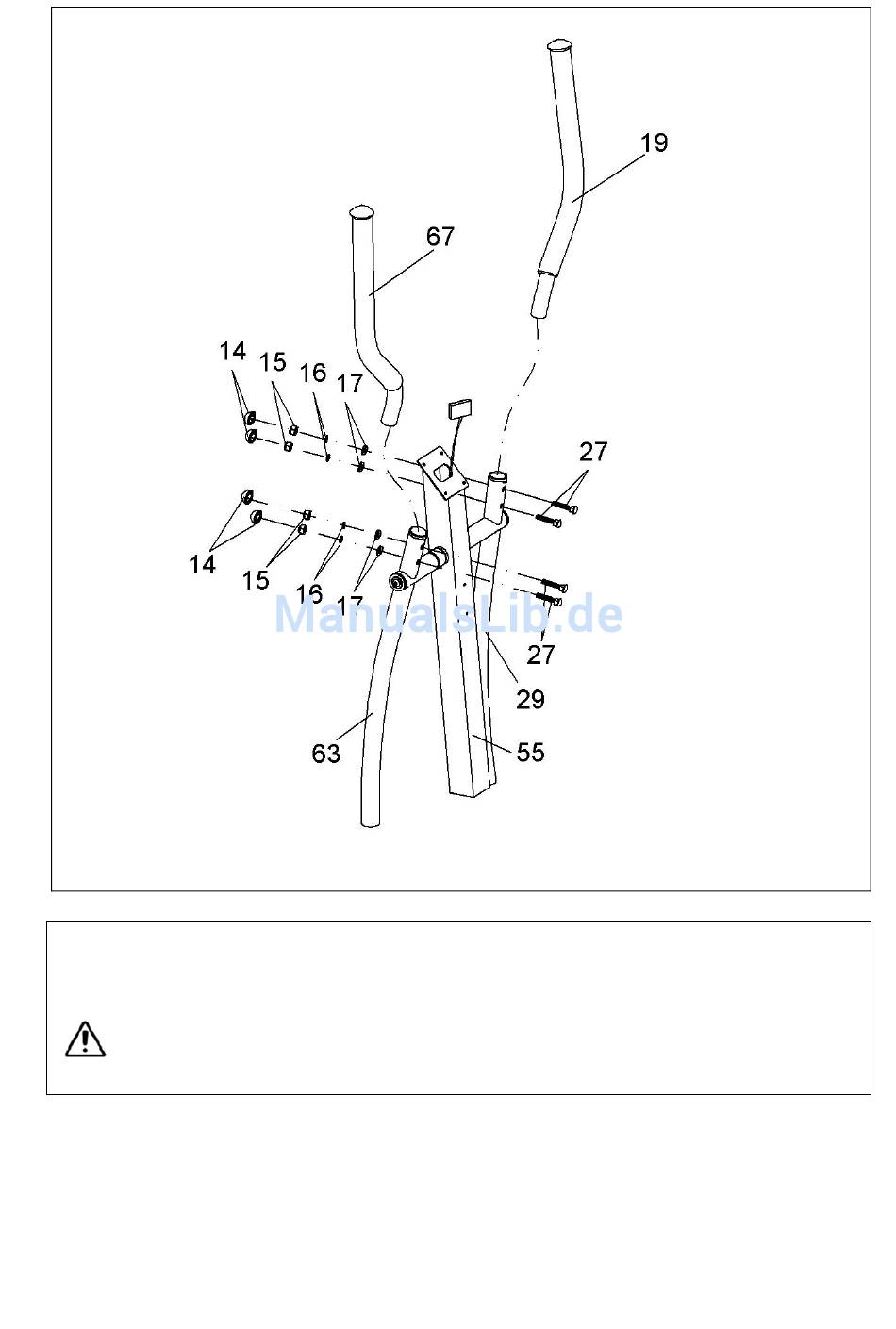

Schritt 6: Montage der Haltegriffe
Führen Sie den linken und rechten Haltegriff (67, 19) in die Öffnungen der beiden Verbindungsarme (63, 29) ein
und fixieren diese unter Zuhilfenahme von zwei Schlossschrauben (27), zwei Unterlegscheiben (17); zwei
Federringen (16) und zweier Sicherungsmuttern (15). Stecken Sie danach die Abdeckkappen (14) auf die
Sicherungsmuttern (15). Zur Befestigung benutzen Sie hierfür das Multifunktionswerkzeug.
Haltegriff mit roter Markierung (19) in Verbindungsarm mit ebenfalls roter Markierung (29), sowie
Haltegriff mit schwarzer Markierung (67) in Verbindungsarm mit schwarzer Markierung (63) stecken.
