Duplex R7nano Bedienungsanleitung Seite 3

computer radio control system
FR

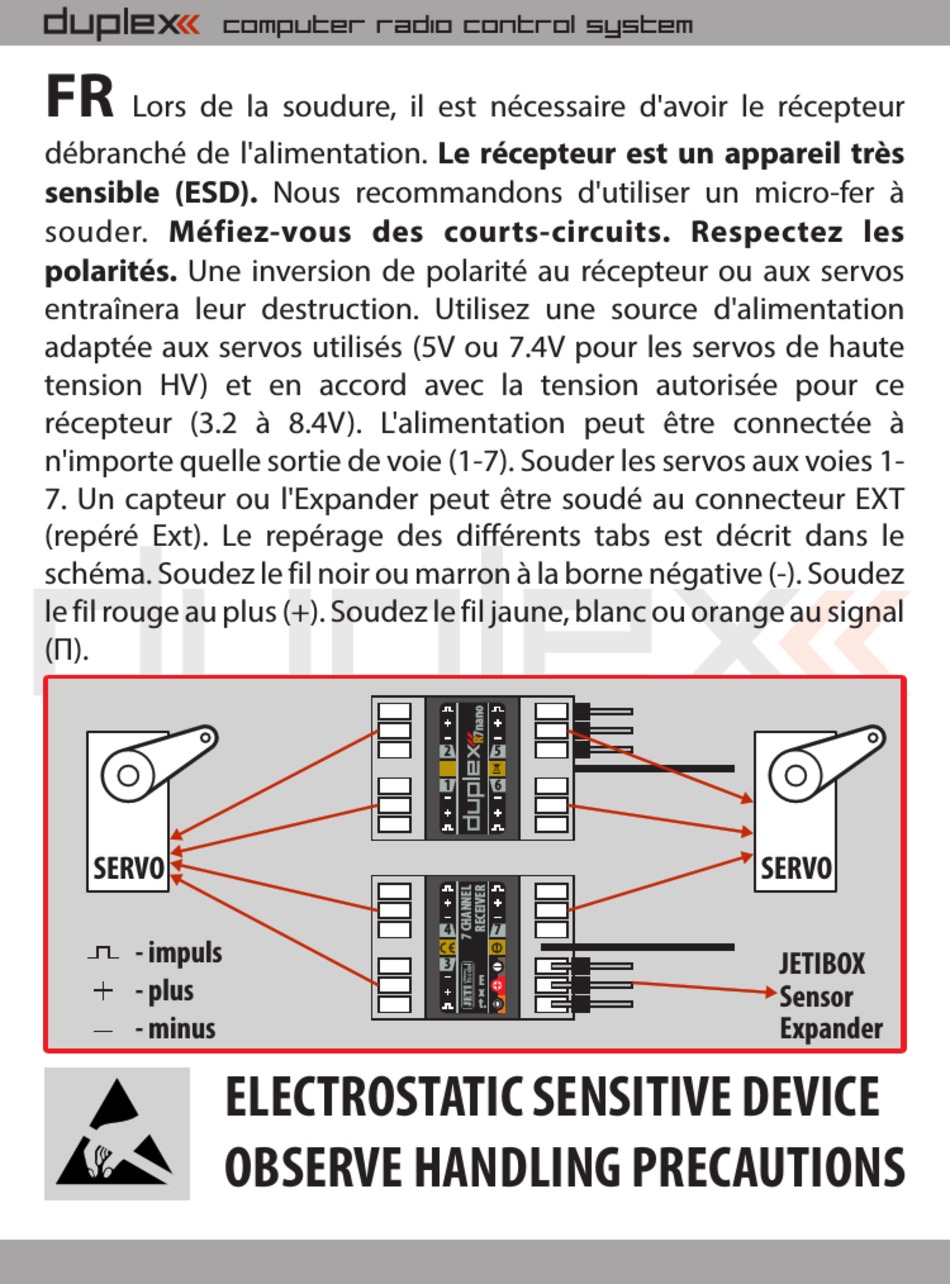

Lors de la soudure, il est nécessaire d'avoir le récepteur
débranché de l'alimentation. Le récepteur est un appareil très
sensible (ESD). Nous recommandons d'utiliser un micro-fer à
souder. Méfiez-vous des courts-circuits. Respectez les
polarités. Une inversion de polarité au récepteur ou aux servos
entraînera leur destruction. Utilisez une source d'alimentation
adaptée aux servos utilisés (5V ou 7.4V pour les servos de haute
tension HV) et en accord avec la tension autorisée pour ce
récepteur (3.2 à 8.4V). L'alimentation peut être connectée à
n'importe quelle sortie de voie (1-7). Souder les servos aux voies 1-
7. Un capteur ou l'Expander peut être soudé au connecteur EXT
(repéré Ext). Le repérage des différents tabs est décrit dans le
schéma. Soudez le fil noir ou marron à la borne négative (-). Soudez
le fil rouge au plus (+). Soudez le fil jaune, blanc ou orange au signal
(Π).
SERVO
- impuls
- plus
- minus
ELECTROSTATIC SENSITIVE DEVICE
OBSERVE HANDLING PRECAUTIONS
2 5
1 6
4 7
3
E
x
t.
SERVO
JETIBOX
Sensor
Expander
