computer radio control system

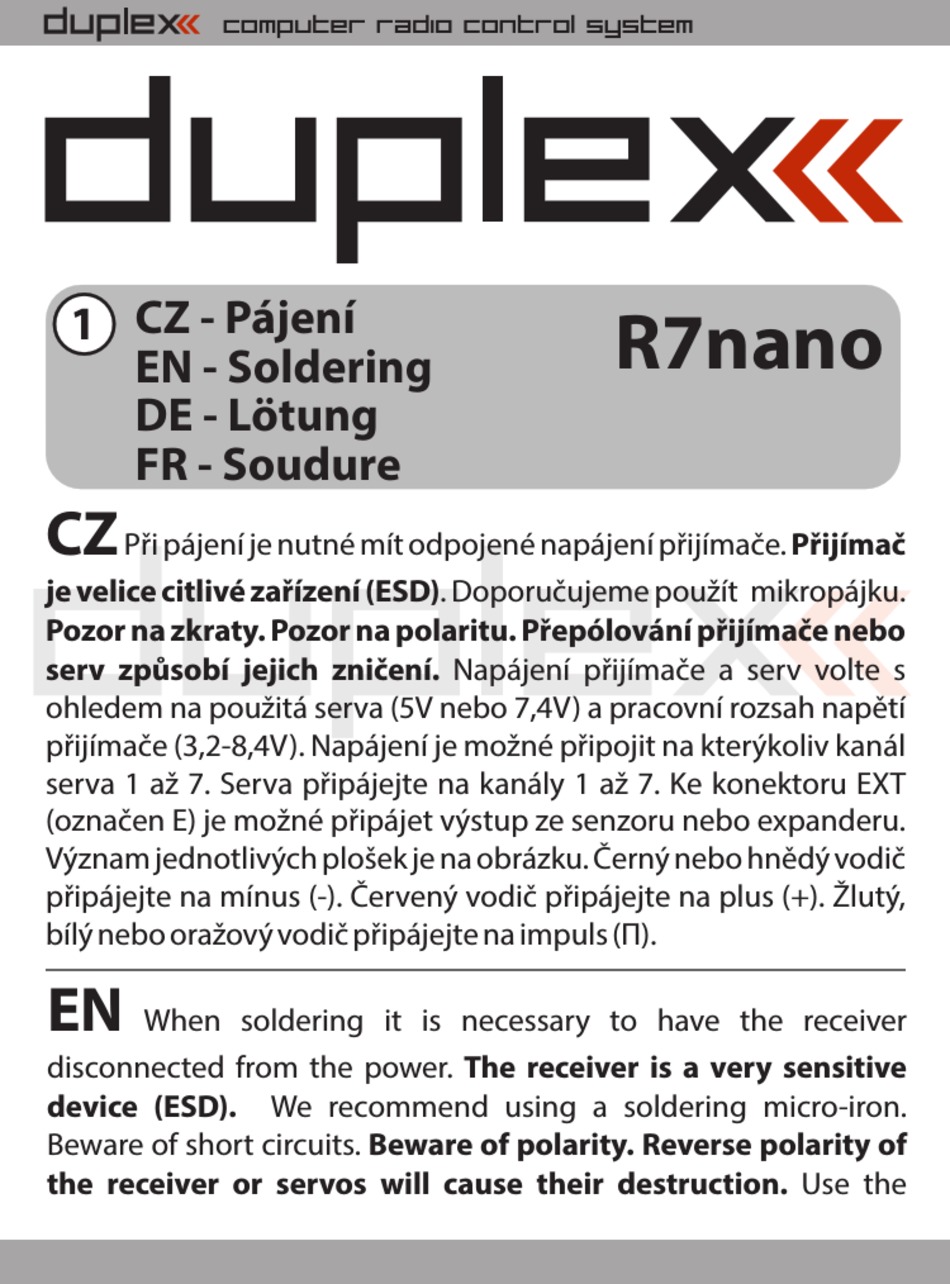

CZ - Pájení

EN - Soldering

DE - Lötung

FR - Soudure

Při pájení je nutné mít odpojené napájení přijímače. Přijímač

je velice citlivé zařízení (ESD). Doporučujeme použít mikropájku.

Pozor na zkraty. Pozor na polaritu. Přepólování přijímače nebo

serv způsobí jejich zničení. Napájení přijímače a serv volte s

ohledem na použitá serva (5V nebo 7,4V) a pracovní rozsah napětí

přijímače (3,2-8,4V). Napájení je možné připojit na kterýkoliv kanál

serva 1 až 7. Serva připájejte na kanály 1 až 7. Ke konektoru EXT

(označen E) je možné připájet výstup ze senzoru nebo expanderu.

Význam jednotlivých plošek je na obrázku. Černý nebo hnědý vodič

připájejte na mínus (-). Červený vodič připájejte na plus (+). Žlutý,

bílý nebo oražový vodič připájejte na impuls (Π).

When soldering it is necessary to have the receiver

disconnected from the power. The receiver is a very sensitive

device (ESD).

Beware of short circuits. Beware of polarity. Reverse polarity of

the receiver or servos will cause their destruction. Use the

We recommend using a soldering micro-iron.

R7nano

Seite 1 CZ - Pájení R7nano EN - Soldering DE - Lötung FR - Soudure Při pájení je nutné mít odpojené napájení přijímače. Přijímač je velice citlivé zařízení (ESD). Doporučujeme použít mikropájku. Pozor na zkraty. Pozor na polaritu. Přepólování přijímače nebo serv způsobí...
Seite 2 computer radio control system power source with respect to the servos used (5V or 7.4V for high voltage servos) and with respect to the allowed receiver voltage (3.2-8.4V). The power can be connected to any servo channel (1-7). Solder the servos to channels 1-7. The sensor or expander output can be soldered to the EXT connector (labeled E).
Seite 3 computer radio control system Lors de la soudure, il est nécessaire d'avoir le récepteur débranché de l'alimentation. Le récepteur est un appareil très sensible (ESD). Nous recommandons d'utiliser un micro-fer à souder. Méfiez-vous des courts-circuits. Respectez les polarités. Une inversion de polarité au récepteur ou aux servos entraînera leur destruction.
Seite 4 computer radio control system Technical data Technische Daten Technická data R7 nano Basic Data Základní parametry Basisparameter 30x18x5 Dimensions [mm] Rozměry [mm] Abmessungen [mm] Weight [g] Hmotnost [g] Gewicht [g] Antenna length [mm] Délka antény [mm] Antennenlänge [mm] # of channel outputs Počet výstupních Zahl der Ausgangskanäle kanálů...
