Inhaltszusammenfassung für Baumann Aurica

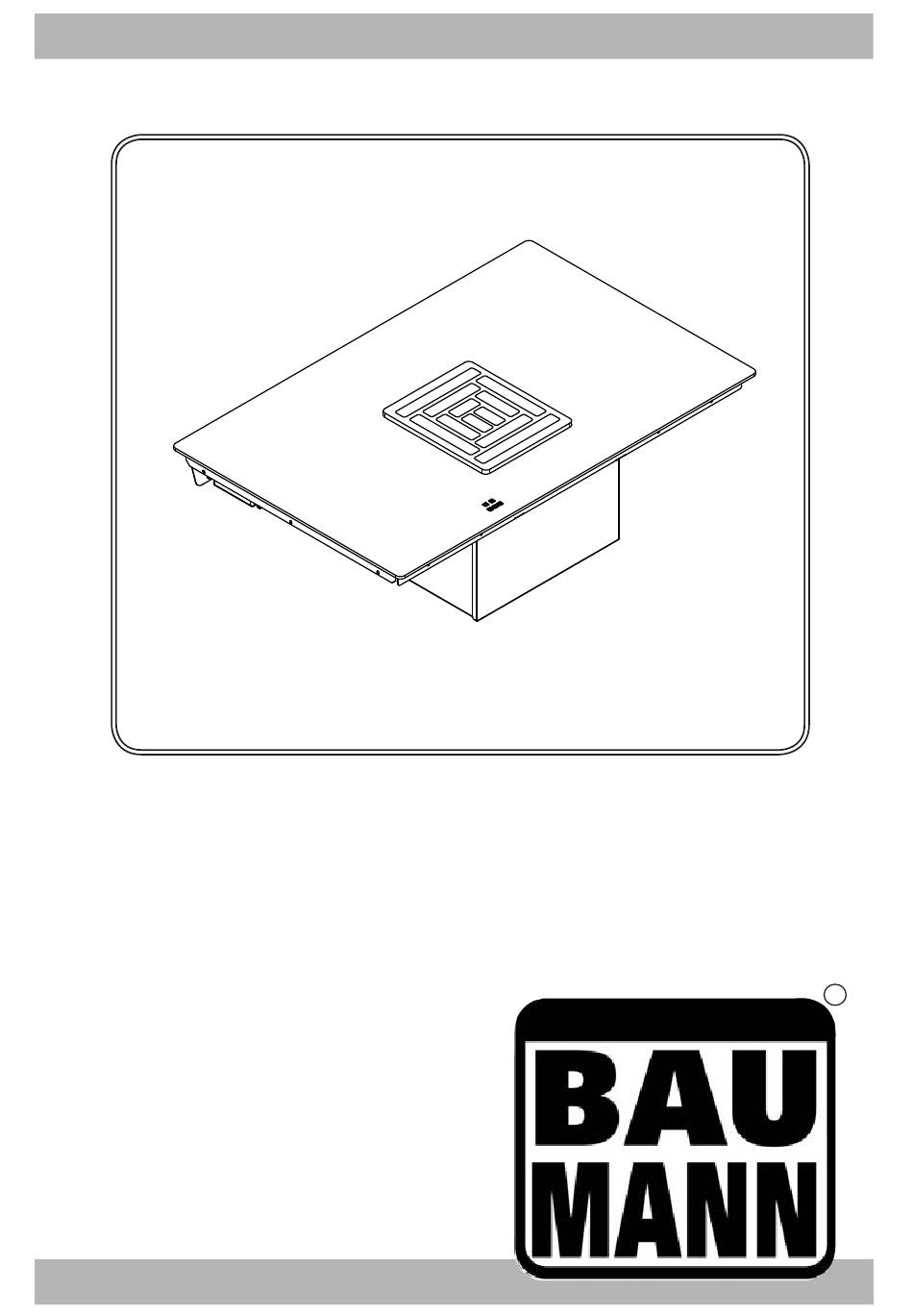

- Seite 1 Aurica Bedienungsanleitung Muldenlüfter...
- Seite 3 Montagehinweise Metallrahmen (inweiteren Farben erh ltlich) ä Filterkasten Muldenl fter ü...
- Seite 4 Montagehinweise...
- Seite 5 Montagehinweise - Abluftbetrieb - Umluftbetrieb - Zubehör separat erhältlich...
-
Seite 6: Wir Empfehlen Die Verwendung Des Naber Kohlefilters
Montagehinweise Ć 16cm Ć 16cm Wir empfehlen die Verwendung des NABER Kohlefilters Separate Montageanleitung im Filter enthalten. - Seite 7 Montagehinweise...
-
Seite 8: Technische Daten
Montagehinweise MONO - PHASE 1 x 32A 220-240V~ L + N + GND BI - PHASE 2 x 16A 380-415V~ L1+ L2 + N + GND connection color BI - PHASE MONO - PHASE Grün-gelb Braun Schwarz Blau Technische Daten: Nennspannung: 200 - 240V AC Nennleistung bei 230V AC Nennfrequenz:... - Seite 9 Montagehinweise 5 10...
-
Seite 10: Bei Transportschäden
Gebrauchsanweisung Bedienungs- und Montageanleitung Die Instruktionen, die in diesem Handbuch gegeben werden, müssen strikt eingehalten werden. Es wird keinerlei Haftung übernommen für mögliche Mängel, Schäden oder Brände der Dunstabzugshaube, die auf die Nichtbeachtung der Vorschriften in diesem Handbuch zurückzuführen sind. Die Dunstabzugshaube ist ausschließlich zum Einsatz im privaten Haushalt vorgesehen. - Seite 11 Gebrauchsanweisung Warnung! Achtung! Vor dem Anschluss des Abzugskreises zur Versorgung und der Prüfung der Richtigkeit dessen Funktion ist immer sich zu vergewissern, ob die Versorgungsleitung richtig montiert ist. Der Abzug verfügt über eine separate Versorgungsleitung. Die Platte ist zum Fabrikanschluss zur 2-PhasenVersorgung vorbereitet. Bei der Beschädigung der Leitungen sind diese im Servicebüro zu bestellen.
-
Seite 12: Montage
Gebrauchsanweisung In Übereinstimmung mit den Anforderungen der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (WEEE) ist vorliegendes Gerät mit einer Kennzeichnung versehen. Sie leisten einen positiven Beitrag für den Schutz der Umwelt und die Gesundheit des Menschen, wenn Sie dieses Gerät einer gesonderten Abfallsammlung zuführen. - Seite 13 Gebrauchsanweisung Elektrischer Anschluss Installation und Anschluss an das Stromnetz dürfen nur von einem Fachmann (Elektriker) durchgeführt werden. Schalten Sie den Hauptschalter oder die betreffende Sicherung aus, bevor Sie das Gerät anschließen. Schließen Sie das Gerät danach wie in der folgenden Tabelle und dem Schaltplan (Seite 8) dargestellt an. Achtung! Die Leitungen korrekt einführen und die Schrauben fest andrehen.
- Seite 14 Gebrauchsanweisung Bedienfeld – Abzug Tastenfeld des Schiebereglers „Slider“ Steuerung mit der Steuerung durch das Fingerschiebung Drücken Display des Timers Feld des Schiebereglers „Slider“ Feld Ein / Aus Feld Ein / Aus Abzug Timer Einschalten/ Ausschalten des Abzugs – Drücken Sie das Feld Ein / Aus des Abzugs, um die Anlage einzuschalten.
- Seite 15 Gebrauchsanweisung Bedienfeld – Platte Tastenfeld des Schiebereglers „Slider“ Steuerung mit der Steuerung durch das Fingerschiebung Drücken Zeichen des aktiven Display des Timers Anzeige der „Slow Display der Leistung Steuerungstasten des Cook” Funktion der Heizungsfläche Timers (3 Temperaturstufen) der Platte min. Feld des Schiebereglers Feld des Schiebereglers „Slider“...
- Seite 16 Gebrauchsanweisung Funktion Bridge Verbundene Heizungsflächen – zwei benachbarte (senkrecht lokalisiert) Heizungsflächen können verbunden arbeiten, indem sie eine mit Hilfe eines Sliders gesteuerte Heizungsfläche bilden. Um die Funktion zu aktivieren, sind gleichzeitig die Slider der zwei benachbarten Heizungsflächen zu drücken. Es erscheint dieses Zeichen Der linke Slider wird leuchten (führende Zone), mit ihm kann man die Leistung der miteinander verbundenen Zonen regulieren.
- Seite 17 Gebrauchsanweisung Restwärme Anzeige Wenn nach dem Einschalten der Kochzone oder dem kompletten Ausschalten des Kochfelds das Glas der Kochzone noch heiß ist, wird dies durch angezeigt. Das Symbol verschwindet, wenn das Glas der Kochzone gefahrlos berührt werden kann. Die Induktionsplatte hat dort eine gefährliche hohe Temperatur (über 60º...
-
Seite 18: Beheben Von Störungen
Gebrauchsanweisung Beheben von Störungen Informationscode der Displays Spezifische Fehler der Kochzone (Induktion) Code Beschreibung Lösung Lassen Sie die Kochzone kühlen E2, H Überschreitung der Temperatur der Kochzone Das elektronische System ist Wenden Sie sich an den gestört. Kundendienst Das Kochfeld von der Stromversorgung trennen und wieder anschließen Fehler in der Luftzufuhr... -
Seite 19: Vorsichtsmaßnahmen Gegen Schäden
Gebrauchsanweisung Der Dunstabzug zieht die Kochdünste nicht gut ab: - Überprüfen Sie den Fettfilter. Halten Sie sich an die Reinigungsanzeige. Der Filter muss durchschnittlich einmal alle zwei Wochen gereinigt werden, damit die Dämpfe gut hindurchströmen können. - Überprüfen Sie die Luftzufuhr in der Wohnung. Sobald ein Dunstabzug im Abluftbetrieb eingeschaltet wird, muss eine Luftzufuhr vorhanden sein, beispielsweise indem ein Fenster geöffnet wird. -
Seite 20: Weitere Vorsichtsmaßnahmen
Gebrauchsanweisung Nicht geeignete Kochtöpfe: Aluminium und Edelstahl ohne magnetischen Boden, Kupfer, Messing, Keramik, Porzellan. Die Hersteller geben an, ob ihre Produkte für Induktion geeignet sind. Wenn Sand oder andere scheuernde Materialien auf der Glasplatte vorhanden sind, kann die Glasplatte hierdurch beschädigt werden. Lassen Sie keine Gegenstände (auch keine kleinen Gegenstände) auf die Glasplatte fallen. - Seite 21 Gebrauchsanweisung sollten sich vorher mit ihrem Händler oder Arzt beraten. Verwenden Sie keine Kochtöpfe oder Pfannen aus Kunststoff oder Aluminium Diese können auf den noch heißen Zonen schmelzen. Löschen Sie Feuer nie mit Wasser. Schalten Sie die Kochzone aus. Ersticken Sie die Flammen vorsichtig mit einem Deckel, dem Deckel einer Auflaufform oder dergleichen. Geräusche beim Kochen mit Induktion Bei Benutzung eines Induktionskochfelds können in dem Kochgeschirr allerlei Geräusche entstehen.
-
Seite 22: Wartung
Gebrauchsanweisung Wartung Hinweis! Vor jeder Reinigung und Pflege ist die Dunstabzugshaube durch Ziehen des Netzsteckers oder Ausschalten der Sicherung stromlos zu machen. Reinigung ! Die Dunstabzugshaube muss sowohl innen als auch außen häufig gereinigt werden (etwa in denselben Intervallen, wie die Wartung der Fettfilter). Zur Reinigung ein mit flüssigem Neutralreiniger getränktes Tuch verwenden. -
Seite 23: Garantiebedingungen
Kunde den freien Zugriff zu dem defekten Gerät zu ermöglichen. Evtl. Kosten die dadurch auftreten, dass ein freier Zugriff zu dem Gerät nicht möglich ist, gehen zu Lasten des Endkunden. Bei einer unnötigen oder unberechtigten Inanspruchnahme des Vor Ort Service gehen alle angefallenen Kosten zu Lasten des Endkunden. Baumann Einbaugeräte e.K. - Seite 24 BAUMANN Einbaugeräte e.K. Marie-Curie-Straße 3–5 D-41515 Grevenbroich Telefon: 02181–21214-62 Fax: 02181–21214-63 E-mail: info@baumann-einbaugeraete.de www.baumann-einbaugeraete.de...
