Inhaltszusammenfassung für Baumann Libra 90

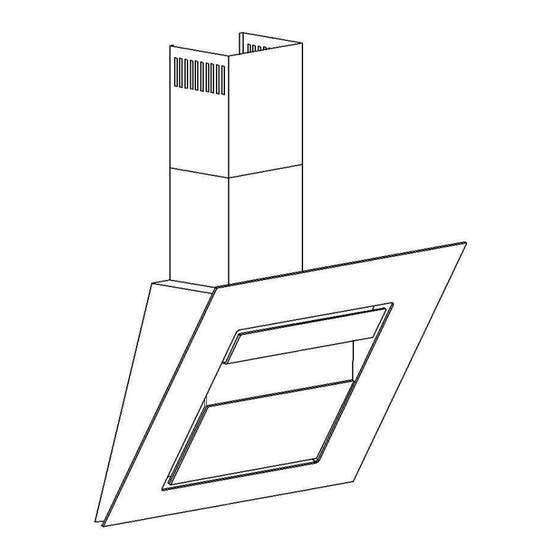

- Seite 1 Modell: AQUILA 80 / Libra 90 Benutzerhandbuch / Montageanleitung...
- Seite 4 Die Abzugshaube Aquila dient zur Abführung der Kochschwaden. Es ist erforderlich, eine Abzugsleitung einzusetzen (z. B, ein Rohr Ø 150 bzw. 125mm, nicht länger als 4-5 m), welche die Luft nach außen abführt. Der Mindestquerschnitt von 125 mm darf dabei nicht unterschritten werden. Durch Einsetzen eines Aktivkohlefilters kann die Abzugshaube von Abluft auf Umluftbetrieb umgerüstet werden.
- Seite 5 Technische Daten Aquila 80 weiss / schwarz Versorgungsspannung AC 230V 50Hz Anzahl der Motoren Beleuchtung 4 x 1W POWER-LED Fettfilter Leistungsstufen / Geschwindigkeit Breite [cm] Tiefe [cm] Höhe [cm] 69 - 112,5 Ausgang [ø mm] Leistungswert [m max. 900 Stromaufnahme [W] Betriebgeräusch [dBA] max.
- Seite 6 8. Beim Netzanschluss 230 V muss die Steckdose auf ihre Funktion geprüft werden. Montage Bei der Montage der Abzugshaube gehen Sie bitte folgendermaßen vor: 1. Wandmontage des Haubenkörpers Bitte beachten Sie, dass die Wandmontage der Dunstabzugshaube mit mindestens 2 Personen erfolgen sollte. 1.
- Seite 7 Montage des Teleskopschachtes (Abbildungen 3+5) Der Teleskopschacht der Dunstabzugshaube besteht aus 2 ineinander gesteckten U- Profilen welche sich in der Gesamthöhe verstellen lassen. Bei der Montage des Teleskopschachtes gehen Sie wie folgt vor: 1. Befestigen Sie das Wandhalteblech (F) am gewünschten höchsten Punkt des Teleskopschachtes mittels der mitgelieferten Schrauben und Dübel (H+I) 2.
- Seite 8 Bedienung und Wartung 1. Sicherheit beim Betrieb der Haube Sämtliche in der vorliegenden Bedienungseinleitung vorgeschriebenen Sicherheitsmaßnahmen sollen unbedingt eingehalten werden! Fett- Kohleaktivfilter sollten gemäß den Vorschriften des Herstellers gereinigt oder ausgetauscht werden. Bei intensiver Benutzung (über 4 Stunden pro Tag) reinigen Sie die Filter oder wechseln Sie diese öfter aus.
- Seite 9 Programmierung der Nachlaufautomatik Timer: Bei der Abzugshaube Aquila haben Sie Möglichkeit die automatische Ausschaltfunktion des Lüfters für 90 Minuten in 10-minutigen Abständen zu programmieren. Der Timer wird durch Betätigung der „T”-Taste auf gewünschter Leistungsstufe der Abzugshaube eingeschaltet. Ein LED-Anzeiger blinkt, ein Punkt informiert, dass das Gerät programmiert werden kann.
- Seite 10 Aktivkohlefilter Wirkungsprinzip Kohleaktivfilter sind ausschließlich dann anzuwenden, wenn die Abzugshaube an den Belüftungskanal nicht angeschlossen ist. Aktivkohlefilter nehmen Gerüche bis zur Filtersättigung auf. Sie können weder gereinigt noch wiederverwertet werden und sollen mindestens alle 9 Monate, bei intensivem Gebrauch auch öfter, ausgewechselt werden.
- Seite 11 Komplette Maßzeichnung des Gerätes...
