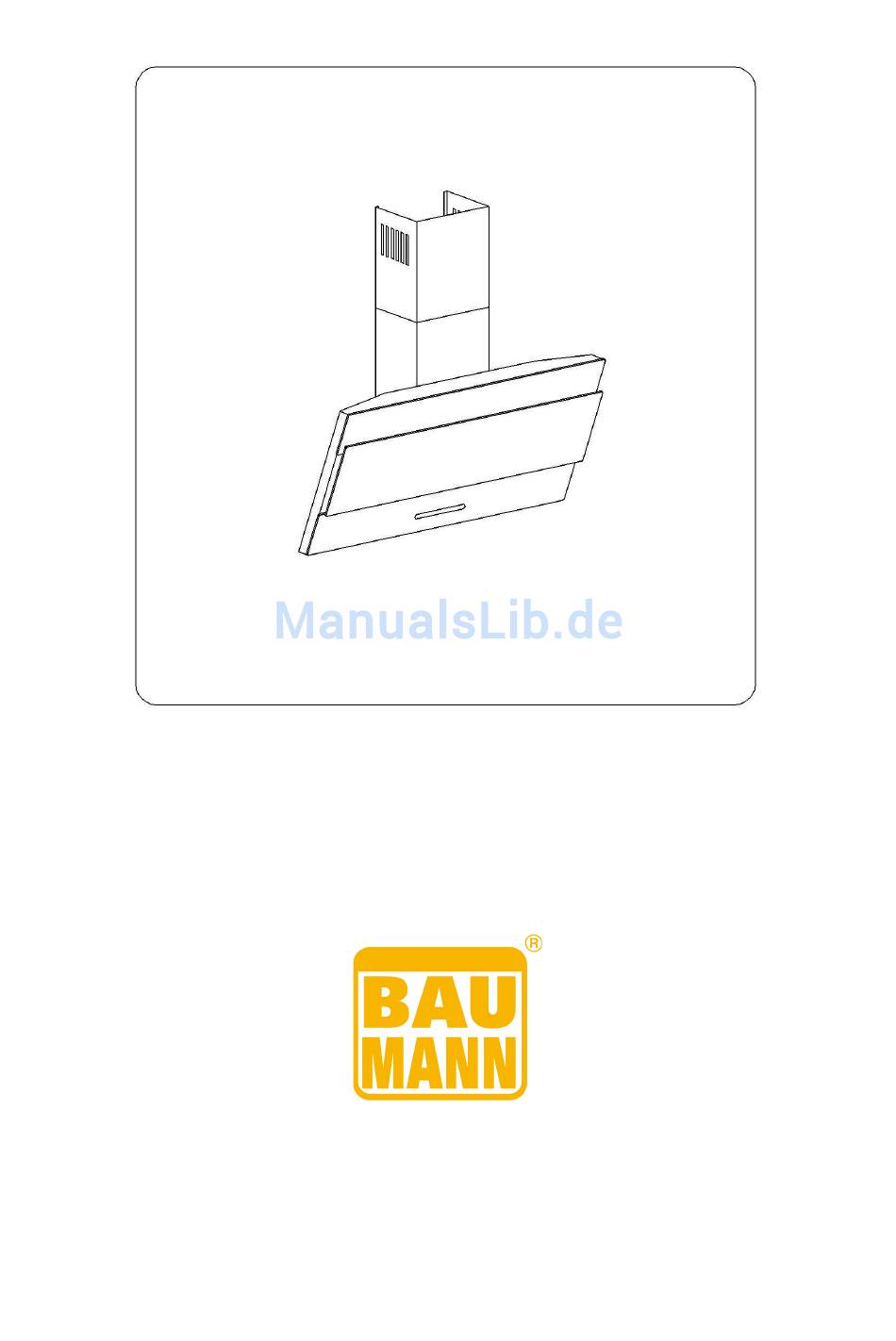

- Seite 1 Modell: Mensa 90 Benutzerhandbuch / Montageanleitung...

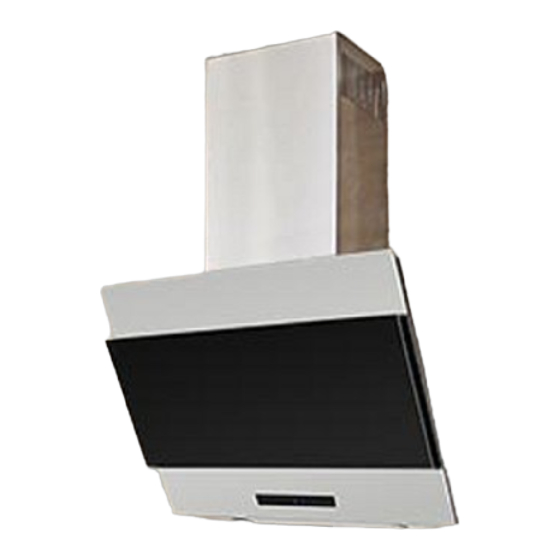

- Seite 4 Die Abzugshaube Mensa dient zur Abführung der Kochschwaden. Es ist erforderlich, eine Abzugsleitung einzusetzen (z. B, ein Rohr Ø 150 bzw. 125mm, nicht länger als 4-5 m), welche die Luft nach außen abführt. Der Mindestquerschnitt von 125 mm darf dabei nicht unterschritten werden. Durch Einsetzen eines Aktivkohlefilters kann die Abzugshaube von Abluft auf Umluftbetrieb umgerüstet werden.
- Seite 5 Technische Daten Mensa 90 weiss / schwarz Versorgungsspannung AC 230V 50Hz Anzahl der Motoren Beleuchtung 2 x 1W POWER-LED Fettfilter Leistungsstufen / Geschwindigkeit Breite [cm] Tiefe [cm] Höhe [cm] 1.100 – 1.400 mm Ausgang [ø mm] Leistungswert [m max. 850 Stromaufnahme [W] Betriebgeräusch [dBA]...
-
Seite 6: Montage
8. Beim Netzanschluss 230 V muss die Steckdose auf ihre Funktion geprüft werden. Montage Bei der Montage der Abzugshaube gehen Sie bitte folgendermaßen vor: 1. Wandmontage des Haubenkörpers (Abbildung 3) Bitte beachten Sie, dass die Wandmontage der Dunstabzugshaube mit mindestens 2 Personen erfolgen sollte. 1. - Seite 7 Montage des Teleskopschachtes (Abbildungen 4+5) Der Teleskopschacht der Dunstabzugshaube besteht aus 2 ineinander gesteckten U- Profilen welche sich in der Gesamthöhe verstellen lassen. Bei der Montage des Teleskopschachtes gehen Sie wie folgt vor: 1. Befestigen Sie das Wandhalteblech (K) am gewünschten höchsten Punkt des Teleskopschachtes mittels der mitgelieferten Schrauben und Dübel (J+L) 2.
-
Seite 8: Bedienung Und Wartung
Bedienung und Wartung 1. Sicherheit beim Betrieb der Haube Sämtliche in der vorliegenden Bedienungseinleitung vorgeschriebenen Sicherheitsmaßnahmen sollen unbedingt eingehalten werden! Fett- Kohleaktivfilter sollten gemäß den Vorschriften des Herstellers gereinigt oder ausgetauscht werden. Bei intensiver Benutzung (über 4 Stunden pro Tag) reinigen Sie die Filter oder wechseln Sie diese öfter aus. - Seite 9 Wartung Sämtliche in der vorliegenden Bedienungseinleitung vorgeschriebene Sicherheitsmaßnahmen sollen unbedingt eingehalten werden! Fett- und Kohleaktivfilter sollten gemäß den Vorschriften des Herstellers gereinigt oder ausgetauscht werden. Bei intensiver Benutzung (über 4 Stunden pro Tag ) reinigen Sie die Filter oder wechseln Sie diese öfter aus. Metallfettfilter 1.
- Seite 10 Austausch. • Metalfettfilter entfernen • Aktivkohlefilter austauschen. • Metallfettfilter mit Aktivkohlefilter einbauen Beim Normalbetrieb sollten die Fettfilter alle zwei Monate in der Geschirrspülmaschine oder in einem Bad aus sanftem Reinigungsmittel oder flüssiger Seife gereinigt werden. Empfohlen werden feuchte Tücher und neutrale Reinigungsmittel. Sie sind für die normale Reinigung ausreichend.
- Seite 11 Komplette Maßzeichnung des Gerätes...
