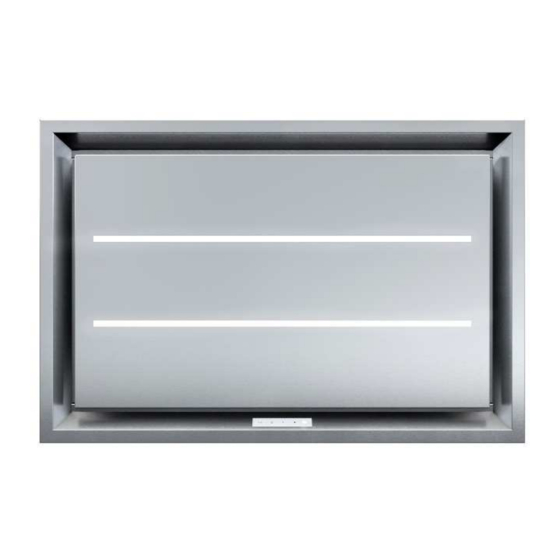

- Seite 1 Montage- / und Bedienungsanleitung Deckenhaube Aurora...
-
Seite 3: Wichtige Hinweise
BEDIENUNGS-, WARTUNGS- UND INSTALLATIONSHANDBUCH ACHTUNG! Die Abzugshaube darf ausschließlich von qualifiziertem Fachpersonal installiert werden. Bei unsachgemäßer Installation übernimmt der Hersteller keinerlei Haftung! Vor der Installation der Abzugshaube muss das vorliegende Handbuch aufmerksam gelesen werden. Das vorliegende Handbuch muss während der gesamten Lebensdauer der Abzugshaube aufbewahrt werden. WICHTIGE HINWEISE Die Reinigung und Wartung die durch den Verbraucher durchgeführt werden müssen, dürfen nicht von Kindern ohne Aufsicht vollzogen werden. - Seite 4 Die am Installationsort geltenden und von den lokalen Behörden vorgegebenen Vorschriften zur Luftableitung müssen für die eingeschaltete Abzugshaube beachtet werden. Es wird ausdrücklich darauf hingewiesen, dass ernsthafte Brandgefahr besteht wenn die im vorliegenden Handbuch beschriebenen Wartungsarbeiten nicht ordnungsmäßig durchgeführt werden. Montagehinweise: Schritt 1: Öffnen Sie die mittlere Blende.
- Seite 5 Schritt 2: Nun sind der Haubenkörper und der Deckenkorpus, indem sich die Technik befindet, nur noch über die beiden Drahtseile miteinander befestigt.
- Seite 6 Schritt 3: ziehen Sie nun den abgebildeten Stecker aus der schwarzen Elektronikbox heraus.
- Seite 7 Schritt 4: trennen Sie nun den abgebildeten weißen Stecker der Beleuchtung ab indem Sie die Federklammer drücken...
- Seite 8 Schritt 5: lösen nun die beiden Karabinerhaken. Nun sind der Deckenkorpus und der Haubenkörper komplett voneinander getrennt. Sie können nun die Deckenmontage des Deckenkorpus vornehmen. Die Befestigung des Korpus erfolgt über die abgebildeten Montagelöcher, entweder seitlich oder nach oben in die Deckenkonstruktion der abgehängten Decke.
- Seite 9 Schritt 6: Nachdem Sie die Befestigung des Deckenkorpus vorgenommen haben, können Sie nun mittels der beiden Karabinerhaken den Haubenkörper mit dem Deckenkorpus verbinden. Nun haben Sie beide Hände frei um bequem den Rest der Montage vorzunehmen.
- Seite 10 Schritt 7: Nehmen Sie nun wieder die beiden Steckverbindungen vor. Zuerst den schwarzen Stecker der Elektronikbox. Dann den weißen Stecker der Beleuchtung ( siehe untere Abbildung). Ein Fehlanschluss ist ausgeschlossen, da beide Steckverbindungen jeweils nur in einer Richtung vorgenommen werden können.
- Seite 11 Schritt 8: setzen Sie nun wieder die 4 Gewindeschrauben ein. Wir empfehlen Ihnen den Einsatz der Gewindeschrauben jeweils „über Kreuz“ vorzunehmen. Beispielsweise: Zuerst links unten und rechts oben, oder umgekehrt. Dies verhindert ein Verkanten der beiden Haubenkörper.
- Seite 12 Die An-/Aus- Taste links oben schaltet das Gerät ein ( automatisch auf der 2. Stufe). Die Taste rechts oben mit dem Uhrsymbol ist die Timer-Taste. Wird diese 1 x gedrückt ist der Timer aktiviert und die Dunstabzugshaube schaltet sich nach 10 Minuten von selbst ab. Dies ist die sog.
- Seite 13 ausgewechselt werden. Es muss ein Kabel vom Typ HOSVV-F mit Mindestquerschnitt 3x0,75mm verwendet werden. Bei Nichtbeachtung der am Installationsort geltenden Sicherheitsvorschriften, die für ein ordnungsgemäßes Funktionieren der elektrischen Anlage erforderlich sind, übernimmt der Hersteller keinerlei Haftung. Reinigung der Metallfilter Die Metallfilter der Abzugshaube müssen alle 2-3 Wochen mit heißem Wasser und einem milden Reinigungsmittel gewaschen werden..
- Seite 14 METALLFİLTER). Für optische Beeinträchtigungen die auf Nichtbeachten der oben erwähnten Punkte zurückzuführen sind, ist der Hersteller nicht haftbar.
