Anschließen der Kabel an den Plotter

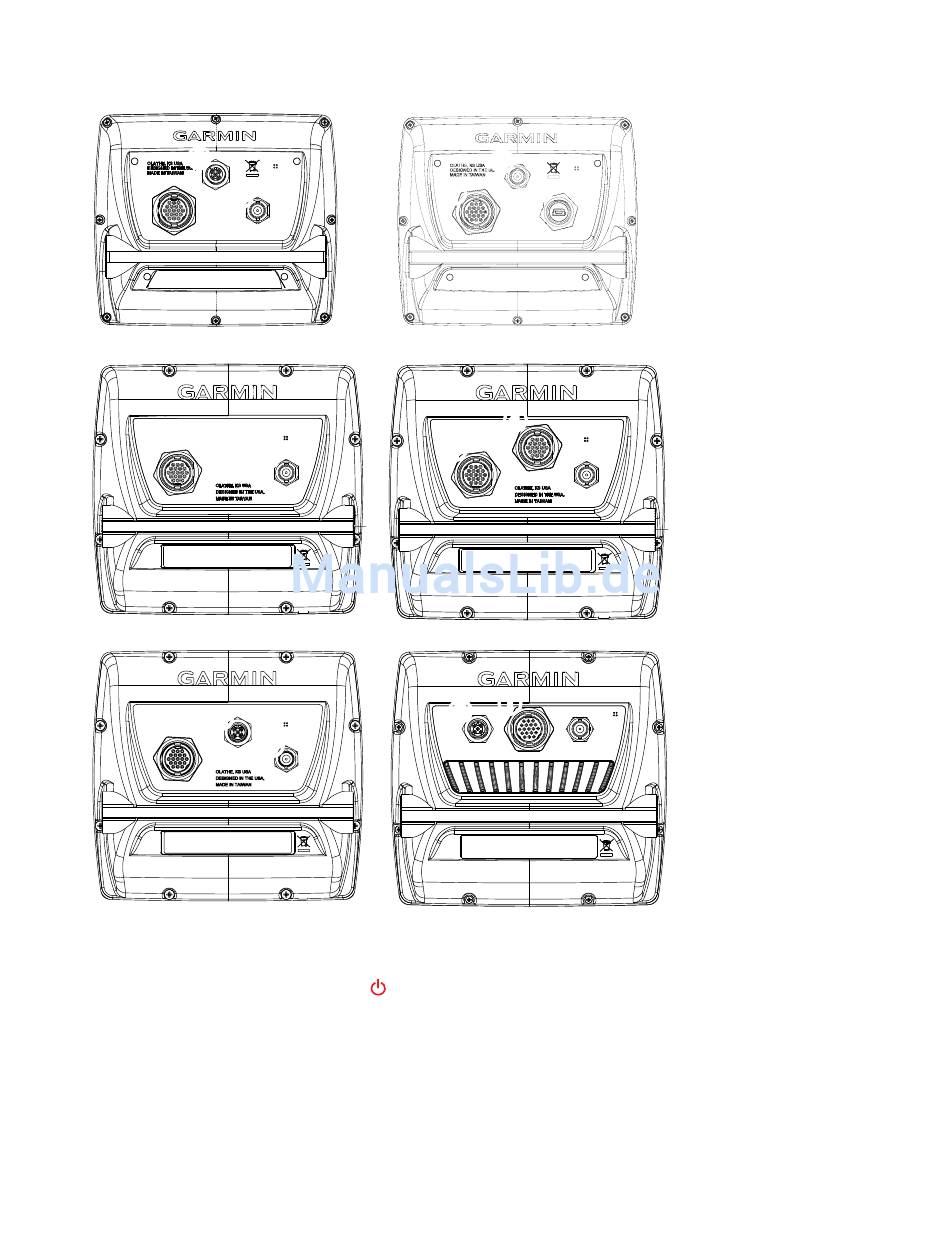

Stützen Sie sich zur Identifizierung der Anschlüsse an der Rückseite des Plotters der Serie GPSMAP 400/500 auf die nachstehenden Schaltpläne.
Zwar enthalten die Schaltpläne nicht alle Plotter-Konfigurationsmöglichkeiten, doch finden Sie darin zu Identifizierungszwecken eine Auflistung aller
möglichen Anschlusstypen. Nicht alle Anschlüsse an der Rückseite des Plotters werden im Rahmen einer jeweiligen Installation genutzt.
➋
GPSMAP 421, 441 und 451
GPSMAP 520 und 525
GPSMAP 521, 536, 541, 551
Testen der Installation
Um den Plotter zum ersten Mal einzuschalten, halten Sie die
Verwenden Sie die WIPPTASTE und die Taste SELECT, und folgen Sie den Bildschirmanweisungen, um den Plotter zu konfigurieren.
Test der optionalen Schwingerinstallation
Da zur Übertragung des Echolotsignals Wasser erforderlich ist, muss sich der Schwinger im Wasser befinden, um ordnungsgemäß funktionieren zu können.
Wenn sich der Schwinger außerhalb des Wassers befindet, können keine Tiefenmesswerte erstellt werden.
Überprüfen Sie beim Zuwasserlassen des Schiffes die Schraubenlöcher unterhalb der Wasserlinie auf Undichtigkeiten. Belassen Sie das Boot NICHT längere
Zeit im Wasser, ohne diese Überprüfung auf eventuelle Undichtigkeiten durchzuführen.
Installationsanweisungen für GPSMAP 400/500
➌
➌
➋
➌
➌
➎
➊
GPSMAP 430x und 440x
➍
➊
GPSMAP 530, 535, 540 und 545
➋ ➊
GPSMAP 526, 536, 546 und 556
EINSCHALTTASTE gedrückt, bis Sie einen Signalton hören und sich das Gerät einschaltet.
➊
Kabelbaum
➋
NMEA 2000
➌
Externe
GPS-Antenne
(separat erhältlich)
➍
Kompatible
XM-Antenne mit
Audioadapter
(separat erhältlich)
➎
Kompatible
XM-Antenne
(separat erhältlich)
