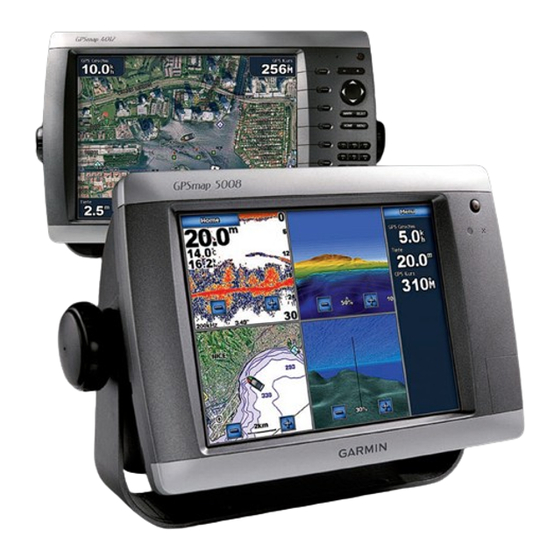

Garmin GPsMAP 4000 Serie Benutzerhandbuch
Vorschau ausblenden
Andere Handbücher für GPsMAP 4000 Serie:
- Benutzerhandbuch (116 Seiten) ,
- Montageanweisung (25 Seiten) ,
- Kurzanleitung (2 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Garmin GPsMAP 4000 Serie
Inhaltszusammenfassung für Garmin GPsMAP 4000 Serie

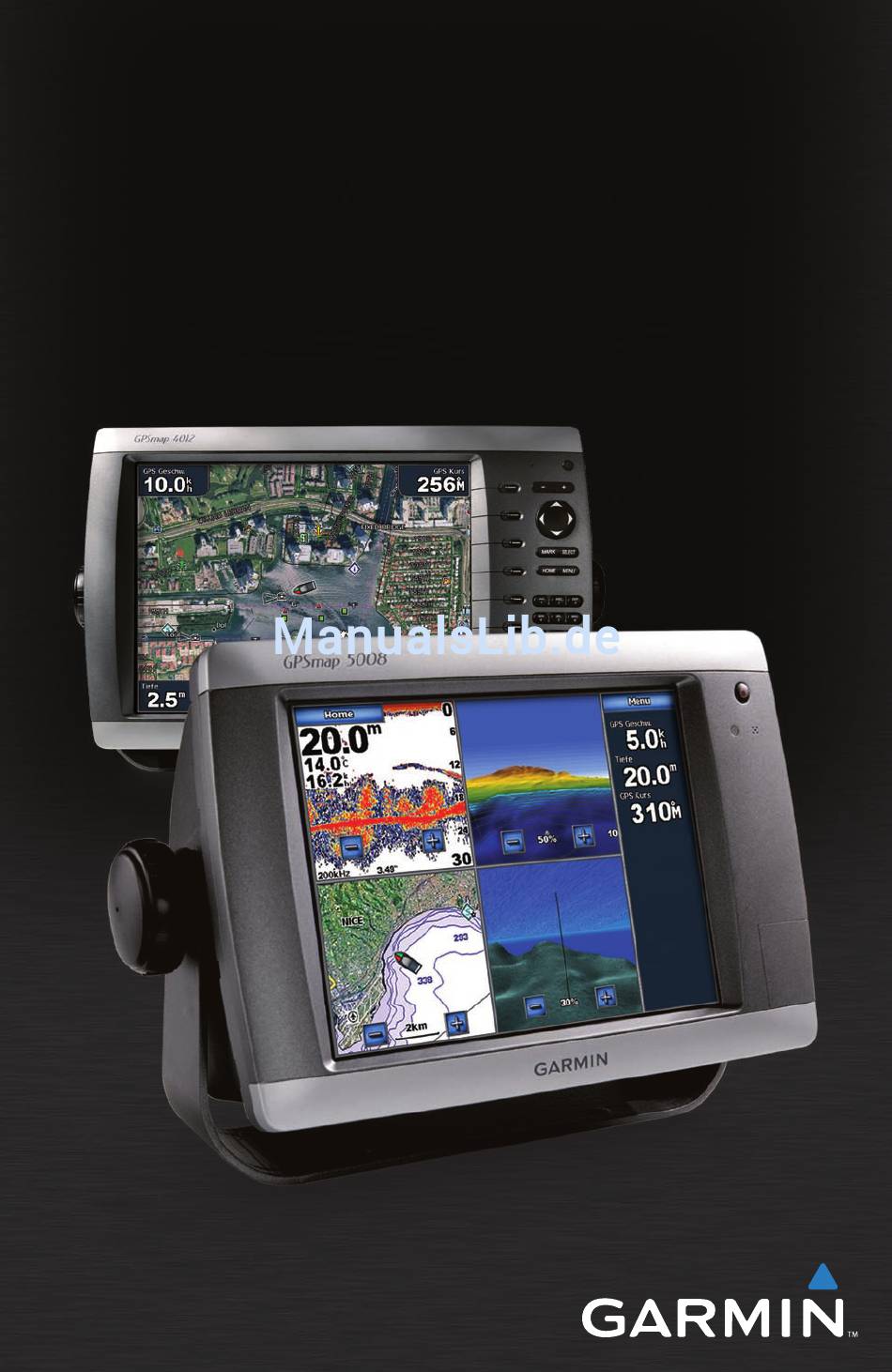

- Seite 1 GPSMAP Serie 4000/5000 ® Benutzerhandbuch...
- Seite 2 0808-238-0000 (innerhalb von Großbritannien) Fax: +44 (0) 870-850-1251 Alle Rechte vorbehalten. Sofern in dieser Vereinbarung nichts anderes bestimmt ist, darf ohne vorherige ausdrückliche schriftliche Genehmigung durch Garmin kein Teil dieses Handbuchs zu irgendeinem Zweck reproduziert, kopiert, übertragen, weitergegeben, heruntergeladen oder auf Speichermedien jeglicher Art gespeichert werden. Garmin genehmigt hiermit, dass eine einzige Kopie dieses Handbuchs auf eine Festplatte oder ein anderes elektronisches Speichermedium zur Ansicht heruntergeladen und eine Kopie dieses Handbuchs oder der Überarbeitungen dieses Handbuchs ausgedruckt werden kann, vorausgesetzt, diese elektronische Kopie oder Druckversion enthält den vollständigen Text des vorliegenden Copyright-Hinweises; darüber hinaus ist jeglicher unbefugte kommerzielle Vertrieb dieses Handbuchs oder einer Überarbeitung des Handbuchs strengstens verboten. Die Informationen im vorliegenden Dokument können ohne Ankündigung geändert werden. Garmin behält sich das Recht vor, Änderungen und Verbesserungen an seinen Produkten vorzunehmen und den Inhalt zu ändern, ohne Personen oder Organisationen über solche Änderungen oder Verbesserungen informieren zu müssen. Auf der Garmin-Website (www.garmin.com) finden Sie aktuelle Updates sowie zusätzliche Informationen zu Verwendung und Betrieb dieses und anderer Garmin-Produkte. Garmin ist eine Handelsmarke von Garmin Ltd. oder deren Tochtergesellschaften und in den USA und ® anderen Ländern eingetragen. GPSMAP , AutoLocate , TracBack sowie BlueChart sind Handelsmarken ® ® ® ® von Garmin Ltd. oder deren Tochterunternehmen. Diese Handelsmarken dürfen nur mit ausdrücklicher Genehmigung von ...
-
Seite 3: Tipps Und Kurzbefehle
inführung inführung In diesem Handbuch finden Sie Informationen zu folgenden Produkten: • GPSMAP 4008 ® • GPSMAP 4012 ® • GPSMAP 5008 ® • GPSMAP 5012 ® Tipps und Kurzbefehle • Drücken oder tippen Sie, während ein beliebiger Bildschirminhalt angezeigt wird, auf HOME, um zum Home-Bildschirm zurückzukehren. • Drücken oder tippen Sie, während ein beliebiger Hauptbildschirm angezeigt wird, auf MENU, um zu weiteren Einstellungen zu gelangen. • Drücken Sie kurz die POWER-Taste, um die Anzeigeeinstellungen anzupassen. • Halten Sie die ... -
Seite 4: Inhaltsverzeichnis
Direktlinks ...........i Konfigurieren des eigenen Schiffes ..29 Erste Schritte ...........1 Konfigurieren anderer Schiffe ....30 Überblick über das Gerät ......1 Verwenden des Garmin Marine Ein- und Ausschalten des Geräts ....2 Network ..........31 Anpassen der Hintergrundbeleuchtung ..2 Anzeigen angeschlossener Geräte im Erfassen von GPS-Satellitensignalen ..3 Garmin Marine Network .....32... -
Seite 5: Erste Schritte
rstE chrittE rstE chrittE Überblick über das Gerät Sensor für die automatische Hintergrundbeleuchtung Softkeys TasTe POWeR TasTe BeReICH (+/-) KIPPsCHalTeR TasTe MaRK TasTe seleCT TasTe MeNU TasTe HOMe Numerische Tastatur (GPSMAP 402) SD-Kartensteckplatz GPSMAP 4012 HiNWEis: Wählen Sie mithilfe der Softkeys die Menüpunkte am GPSMAP 4008/4012. Tippen Sie auf die Menüpunkte am Bildschirm des GPSMAP 5008/5012, um sie zu wählen. TasTe POWeR Sensor für die automatische Hintergrund-... -
Seite 6: Ein- Und Ausschalten Des Geräts
Netzanschluss NMEA 2000- Anschluss Marine- Videoanschluss Garmin Marine Network- NMEA 083- Anschlüsse Anschluss Ein- und Ausschalten des Geräts Halten Sie die POWER-Taste gedrückt, bis der Garmin-Bildschirm angezeigt wird. Wenn der Warnbildschirm angezeigt wird, drücken Sie ich stimme zu, um den Home-Bildschirm zu öffnen. HiNWEis: Beim ersten Einschalten Ihres Geräts müssen bestimmte Einstellungen vorgenommen werden. Siehe Seite 42. Um das Gerät auszuschalten, halten Sie die POWER-Taste gedrückt. Warnbildschirm Home-Bildschirm Anpassen der Hintergrundbeleuchtung 1. Drücken Sie kurz die POWER-Taste. 2. Wählen Sie Hintergrundbeleuchtung. -
Seite 7: Erfassen Von Gps-Satellitensignalen
3. Wählen Sie Tag, Nacht oder Automatisch. Erfassen von GPS-Satellitensignalen Beim Einschalten des Geräts muss der GPS-Empfänger Satellitendaten sammeln und den aktuellen Standort bestimmen. Wenn das Gerät Satellitensignale erfasst, sind die Signalstärkebalken oben auf dem Home-Bildschirm grün . Wenn das Gerät Satellitensignale verliert, werden die grünen Balken ausgeblendet, und das Positionssymbol zeigt ein blinkendes Fragezeichen an. Weitere Informationen zu GPS finden Sie auf der Garmin-Website unter www.garmin.com/aboutGPS. Einlegen und Entnehmen von SD-Speicherkarten Ihr Gerät unterstützt Secure Digital (SD)-Speicherkarten. Mit optionalen SD-Speicherkarten, auf denen BlueChart g2 Vision vorinstalliert ist, können hochauflösende Satellitenbilder und Luftaufnahmen ® ™ von Häfen, Yachthäfen und anderen wichtigen Punkten angezeigt werden. Mit leeren SD-Speicherkarten ... -
Seite 8: Verwenden Des Simulatormodus
AcHtUNg: Versuchen Sie nicht, im Simulatormodus zu navigieren, da der GPS-Empfänger abgeschaltet ist. Die Balkenanzeige für die Satellitensignalstärke zeigt in diesem Fall nur Simulationen an, die keine tatsächlichen Satellitensignale darstellen. So schalten Sie den Simulatormodus ein: 1. Wählen Sie auf dem Home-Bildschirm Konfigurieren > System > Simulator > Ein. 2. Wählen Sie Einstellungen, um Geschwindigkeit, Tracksteuerung, Position Simulatorzeit und Simulatordatum einzustellen. Informationen zum Home-Bildschirm Über den Home-Bildschirm haben Sie Zugang zu allen anderen Bildschirmen. Drücken oder tippen Sie, während ein beliebiger Bildschirminhalt angezeigt wird, auf die Taste HOME, um zum Home- Bildschirm zurückzukehren. HiNWEis: Die Optionen dieses Bildschirms sind vom Gerätetyp abhängig. Wenn Sie Ihrem Garmin Marine Network zusätzliche Hardware hinzufügen, werden Zusatzoptionen angezeigt. Home-Bildschirm GPSMAP 4008/4012 Home-Bildschirm GPSMAP 5008/5012 • Karten – Zugriff auf Navigation, Mariner’s Eye, Mariner’s Eye 3D, Fish Eye 3D, Angelkarten und Radarüberlagerungskarten (Seite 5). HiNWEis: Mariner’s Eye 3D, Fish Eye 3D und die Angelkarten sind nur dann verfügbar, wenn Sie eine SD-Karte mit BlueChart g2 Vision verwenden. • Radar – Radar einrichten und anzeigen (Seite 33). -
Seite 9: Verwenden Von Karten
ErwEndEn Von artEn ErwEndEn von artEn Ihr Gerät ist mit einer weltweiten Standard-Bildkarte ausgestattet. Durch den Kauf einer optionalen vorinstallierten SD-Speicherkarte für Blue Chart g2 Vision können Sie genaue Informationen zu Ihrer ® ™ Region anzeigen. Dazu gehören folgende Elemente: Navigationskarte – Anzeige aller verfügbaren relevanten Navigationsdaten einschließlich Tonnen, • Feuer, Kabel, Tiefenangaben, Yachthäfen und Gezeitenstationen, als Overhead-Anzeige. • Mariner’s Eye – Eine Ansicht vom Heck des Schiffs aus der Vogelperspektive als visuelle Navigationshilfe. • Angelkarte – Navigationsdaten aus der Karte ausblenden und die Bodenkonturen zur Tiefenerkennung intensivieren. Fish Eye 3D – Eine Unterwasseransicht, die den Meeresboden gemäß den Informationen der • Karte optisch darstellt. Das Gerät zeigt automatisch alle relevanten Navigationsdaten an, wenn Sie eine Navigationsoption wählen. Verwenden der Navigationskarte Mit der Navigationskarte können Sie Ihren Kurs planen und Karteninformationen anzeigen. Sie dient allgemein als Navigationshilfe. Um die Navigationskarte zu öffnen, wählen Sie auf dem Home-Bildschirm Karten > Navigationskarte. Marineservices Wrack über der Wasserlinie Bake Ihr Schiff... -
Seite 10: Navigieren Zu Einem Zielort Auf Der Karte
ErwEndEn Von artEn Navigieren zu einem Zielort auf der Karte 1. Wählen Sie auf dem Home-Bildschirm Karten. 2. Wählen Sie Navigationskarte, Angelkarte oder Radarüberlagerung. 3. Wählen Sie Ihren Zielpunkt auf der Karte. 4. Wählen Sie Navigiere zu. Wählen Sie Gehe zu oder Führe nach (verfügbar bei Verwendung einer vorinstallierten Karte mit BlueChart g2 Vision bei einem Routenvorschlag). 6. Folgen Sie der farbigen Linie auf dem Bildschirm zum Zielort. Um eine Route zu einem Punkt auf der Karte zu erzeugen, siehe Seite 21. Verschieben der Navigationskarte Verwenden Sie den KiPPscHALtER an Ihrem GPSMAP 4008/4012, um den Kartenzeiger ( ) von Ihrem aktuellen Standort aus zu verschieben und zu anderen Bereichen der Navigationskarte zu rollen. Wenn Sie über den Rand der aktuellen Kartenanzeige hinaus verschieben, rollt der Bildschirm vorwärts, um eine kontinuierliche Kartenabdeckung zu gewährleisten. Berühren und ziehen Sie den Navigationsbildschirm an Ihrem GPSMAP 5008/5012, um ihn von Ihrem aktuellen Standort aus zu verschieben. Das Positionssymbol ( ) bleibt an Ihrem aktuellen Standort. Wenn das Positionssymbol beim Verschieben nicht mehr auf der Karte angezeigt werden kann, öffnet sich ein kleines Fenster in der Ecke, damit Sie Ihren aktuellen Standort beobachten können. Während Sie den Kartenzeiger bewegen, werden die Koordinaten, die Entfernung und die Peilung von Ihrem aktuellen Standort auf der Karte rechts unten angezeigt. Um die Karte zu verschieben, drücken Sie den KIPPSCHALTER (GPSMAP 4008/4012) nach rechts, links, oben oder unten oder berühren und ziehen den Navigationsbildschirm (GPSMAP 5008/5012). -
Seite 11: Zugriff Auf Zusätzliche Objektinformationen
ErwEndEn Von artEn Zugriff auf zusätzliche Objektinformationen Verwenden Sie den Kartenzeiger ( ) (GPSMAP 4008/4012) oder tippen Sie auf ein Element auf dem Bildschirm (GPSMAP 5008/5012), um Informationen zu Kartenelementen, Wegpunkten und Karten auf dem Bildschirm zu erhalten. Zusätzliche Elementinformationen Ausgewähltes Element anzeigen von Gezeitenstationsinformationen Auf der Karte werden Gezeitenstationsinformationen mit einem detaillierten Symbol für die entsprechende Gezeitenhöhe angezeigt. Sie können eine detaillierte Grafik für eine Gezeitenstation anzeigen, um die Gezeitenhöhe zu unterschiedlichen Zeiten oder an unterschiedlichen Tagen zu prognostizieren. Detaillierte Entsprechende Gezeitenstations- Gezeitenhöhe informationen Markieren oder tippen Sie auf ein Symbol für eine Gezeitenstation ( ) und wählen Überprüfen, um eine detaillierte Gezeitengrafik anzuzeigen. Benutzerhandbuch GPSMAP Serie 4000/5000 ®... -
Seite 12: Verwenden Von Mariner's Eye
Eye. Drücken Sie die Taste BEREicH (+) (GPSMAP 4008/4012) oder tippen auf die Taste (GPSMAP 5008/5012), um die Ansicht näher zu Ihrem Schiff und niedriger zum Wasserspiegel zu (-) (GPSMAP 4008/4012) oder tippen auf die Taste bewegen. Drücken Sie die Taste BEREicH (GPSMAP 5008/5012), um die Ansicht vom Schiff weg zu bewegen. einstellungen Mariner’s eye Um Zugriff auf weitere Einstellungen oder Optionen für den Mariner’s-Eye-Bildschirm zu erhalten, drücken Sie MENU. Ringe – Bereichsringe ein- oder ausblenden. tracks – Sichtbare Trackaufzeichnung ein- oder ausschalten. Wenn Sie diese Funktion deaktivieren, zeichnet das Gerät die Tracks weiterhin unsichtbar auf. sichere tiefe – Sichere Tiefe für Ihr Schiff einstellen. Fahrrinnenbreite – Breite der Kurslinie beim Navigieren einstellen. Diese Einstellung betrifft nicht die (Route nach) oder den Routenvorschlag (Führe nach). Routen Radar anzeigen – Wenn ein Garmin-Marineradar an Ihr Garmin Marine Network angeschlossen ist, können Sie die Radaranzeigen auf dem Mariner’s-Eye-Bildschirm überlagern. Mariner’s Eye mit Radarinformationen Überblend-Zahlen – Fahrt-, Navigations-, Angel- und Segeldaten ein- bzw. ausblenden. Benutzerhandbuch GPSMAP Serie 4000/5000 ®... -
Seite 13: Ändern Der Karteneinstellungen
ErwEndEn Von artEn Ändern der Karteneinstellungen Zum Ändern der Karteneinstellungen wählen Sie auf dem Home-Bildschirm die Option Karten > Karteneinstellungen. Ausrichtung – Perspektive der Kartenansicht ändern: • Norden oben – Oberseite der Kartenansicht auf die Nordrichtung einstellen. • in Fahrtricht. – Kartenansicht auf die aktuelle Fahrtrichtung einstellen. • Kurs oben – Kartenansicht auf die Navigationsrichtung einstellen. Die Steuerkurslinie, wenn eingeblendet, wird auf dem Bildschirm senkrecht angezeigt. Steuerkurslinie Track Kartenumriss steuerkurslinie – Stellt eine Verlängerung vom Bug des Schiffes in Fahrtrichtung dar. • Aus – Steuerkurslinie ausschalten. • Entfernung – Entfernung auf das Ende der Steuerkurslinie einstellen. • Zeit – Zeitdauer bis zum Ende der Steuerkurslinie einstellen. Kartenumrisse – Kartenumrisse einschalten, wenn Sie Karten mit BlueChart g2 Vision laden oder sehen wollen, welche Bereiche die Karten abdecken. tracks – Tracks auf der Karte ausblenden (Aus) oder einblenden (Ein). Eingel. Karte – Eingelassene Karte beim Verschieben ein- oder ausschalten. Darstellung – Darstellung der Symbole auf der Karte anpassen. Ändern der Kartendarstellung Wählen Sie auf dem Home-Bildschirm Karten > Karteneinstellungen > Darstellung. Details – Menge der Details einstellen, die auf der Karte in unterschiedlichen Zoom-Maßstäben angezeigt werden. -
Seite 14: Verwenden Von Bluechart G2 Vision
• Luftaufnahmen – Yachthäfen und andere für die Navigation wichtige Luftaufnahmen anzeigen, um Sie bei der Visualisierung Ihrer Umgebung zu unterstützen. • Detaillierte straßen- und POi-Daten – Straßen, Restaurants und andere Points of Interest (POIs) entlang der Küste anzeigen. • strömungsdaten – Strömungsstationsinformationen anzeigen. • Routenvorschlag – Legt anhand der angegebenen Daten zu sicherer Tiefe und Karten des Schiffes den besten Kurs zum Zielort fest. HiNWEis: Sie können die Daten des BlueChart g2 Vision nicht von der SD-Speicherkarte auf Ihren Rechner übertragen, um sie zu sichern oder einzusehen. Die SD-Speicherkarte ist ausschließlich mit BlueChart g2 Vision-kompatiblen Garmin-GPS-Geräten verwendbar. Verwenden von Mariner’s Eye 3D Die SD-Speicherkarte mit BlueChart g2 Vision unterstützt Mariner’s Eye 3D. Mit dieser Funktion erhalten Sie vom Heck aus eine detaillierte, dreidimensionale Ansicht vom Heck des Schiffs aus der Vogelperspektive (je nach Kurs), um Sie bei der Navigation zu unterstützen. Diese Ansicht ist hilfreich beim Navigieren während des Passierens von schwierigen Untiefen, Riffs, Brücken oder Kanälen und unterstützt das Finden von Ein- und Auslaufrouten in unbekannten Häfen oder Ankerplätzen. Mariner’s Eye 3D Navigationskarte Drücken Sie die Taste BEREicH (+) (GPSMAP 4008/4012) oder tippen auf die Taste (GPSMAP 5008/5012), um die Ansicht näher zu Ihrem Schiff und niedriger zum Wasserspiegel zu bewegen. Drücken Sie die Taste BEREicH (-) (GPSMAP 4008/4012) oder tippen auf die Taste ... -
Seite 15: Verwenden Von Fish Eye 3D
ErwEndEn Von artEn einstellungen Mariner’s eye 3D Um Zugriff auf weitere Einstellungen oder Optionen für den Mariner’s-Eye-3D-Bildschirm zu erhalten, drücken Sie MENU. Farben – Zwischen Normal (Standard), Wassergefahrenstelle und Alle gefahrenstellen wählen. In der Einstellung Normal wird das Land aus der Sicht vom Wasser dargestellt. In der Einstellung Wassergefahrenstelle werden Flachwasser und Land anhand einer Farbskala dargestellt. Blau zeigt Tiefwasser, Gelb Flachwasser und Rot sehr flaches Wasser an. Die Einstellung Wassergefahrenstelle zeigt Land in grün und braun an, und die Einstellung Alle gefahrenstellen zeigt Land in dunkelrot an. Mariner’s Eye 3D, normale Farben Mariner’s Eye 3D, Warnfarben sichere tiefe – Tiefe einstellen, in der Rot Flachwasser anzeigt. Damit ändern sich auch die globalen Einstellungen für die sichere Tiefe, da die Funktion für den Routenvorschlag gilt. -
Seite 16: Verwenden Von Angelkarten
ErwEndEn Von artEn einstellungen in Fish eye 3D Um Zugriff auf weitere Einstellungen oder Optionen für den Fish-Eye-3D-Bildschirm zu erhalten, wählen Sie MENU. Echolotkegel – Einen Kegel ein- bzw. ausschalten, der den vom Schwinger abgedeckten Bereich zeigt. Echolotdaten – Echolotwerte, die der Schwinger empfängt, optisch anzeigen, um Echolot und Karten optimal zu kombinieren. tracks – Sichtbare Trackaufzeichnung ein- oder ausschalten. Überblend-Zahlen – Fahrt-, Navigations- oder Angeldaten ein- bzw. ausblenden. Verwenden von Angelkarten Die Angelkarte bietet eine detaillierte, störungsfreie Darstellung der Bodenkonturen und Tiefenangaben auf der Karte. Angelkarte Navigationskarte Die Angelkarte verwendet detaillierte bathymetrische Daten auf einer mit BlueChart g2 Vision vorinstallierten SD-Speicherkarte und ist ideal für Offshore-Tiefseeangeln geeignet. Benutzerhandbuch GPSMAP Serie 4000/5000 ®... -
Seite 17: Aktivieren Der Hochauflösenden Satellitenbilder
ErwEndEn Von artEn Aktivieren der hochauflösenden Satellitenbilder Sie können hochauflösende Satellitenbilder über Land, See oder beide Teile der Navigationskarte legen, wenn Sie eine mit BlueChart g2 Vision vorinstallierte SD-Speicherkarte verwenden. So aktivieren Sie Satellitenbilder: 1. Drücken Sie während der Anzeige der Navigationskarte die Taste MENU. 2. Wählen Sie Karteneinstellungen > Darstellung > Fotos. 3. Wählen Sie eine der folgenden Optionen: • Aus – Auf der Karte werden Standardkarteninformationen angezeigt. • Land – Auf Wasser werden Standardkarteninformationen angezeigt, wobei Fotos über Land gelegt werden. • Ein – Fotos werden mit einer angegebenen Durchsichtigkeit über Wasser und Land gelegt. Je höher die Prozentzahl, desto stärker die Deckkraft der Satellitenfotos über Land und Wasser. HiNWEis: Im aktivierten Zustand sind die hochauflösenden Satellitenbilder nur in kleineren Zoom- ... -
Seite 18: Anzeigen Von Luftaufnahmen
ErwEndEn Von artEn Anzeigen von Luftaufnahmen Vorinstallierte SD-Speicherkarten mit BlueChart g2 Vision enthalten Luftaufnahmen von vielen Sehenswürdigkeiten, Yachthäfen und Häfen. Mit diesen Fotos können Sie sich in Ihrer Umgebung orientieren oder sich mit einem Yachthafen bzw. Hafen vor dem Einlaufen vertraut machen. HiNWEis: Verwenden Sie die BEREicH-Tasten (+/-) (GPSMAP 4008/4012) oder tippen auf die Tasten und (GPSMAP 5008/5012), um die Anzeige zu vergrößern oder zu verkleinern, während Sie die Luftaufnahme auf dem ganzen Bildschirm sehen. So greifen Sie von der Navigationskarte aus auf Luftaufnahmen zu: 1. Tippen Sie auf ein Kamerasymbol (GPSMAP 5008/5012) oder verwenden den KIPPSCHALTER (GPSMAP 4008/4012), um es mit dem Zeiger zu markieren, und wählen Überprüfen. Overhead Perspektive Wählen Sie Luftaufnahme > Ganzer Bildschirm. Anzeigen von Strömungsstationsinformationen Wenn in Ihrer Region von BlueChart g2 Vision Strömungsstationen verfügbar sind, werden diese auf der Navigationskarte als hervorgehobene Pfeile angezeigt. Die detaillierten Symbole zeigen Geschwindigkeit und Richtung der Strömung auf einen Blick. Detaillierte Straßen- und POI-Daten BlueChart g2 Vision bietet detaillierte Straßen- und POI-Daten, die genaue Informationen zu ... -
Seite 19: Verwenden Von Kombinationen
ErwEndEn Von ombinationEn ErwEndEn von ombinationEn Mit dem Kombinationsbildschirm können Sie eine Kombination verschiedener Bildschirme gleichzeitig öffnen. Die Anzahl verfügbarer Optionen auf dem Kombinationsbildschirm ist abhängig von den optionalen Netzwerkgeräten, die Sie an Ihren Plotter anschließen, und von der Verwendung einer optionalen SD-Speicherkarte mit BlueChart g2 Vision. Sie können zwei oder drei Bildschirme (GPSMAP 4008/4012) oder bis zu vier Bildschirme (GPSMAP 5008/5012) kombinieren. Um den Kombinationsbildschirm zu öffnen, wählen Sie auf dem Home-Bildschirm Kombinationen. Kombinationsbildschirm Der Kombinationsbildschirm zeigt eine Liste möglicher Bildschirmkombinationen an. Wenn Sie drei Kombinationsbildschirme öffnen, wird ein Bildschirm größer angezeigt als die anderen beiden. Die Karten werden unten rechts mit einer entsprechenden Schaltfläche nummeriert (GPSMAP 4008/4012). Um auf den Hauptbildschirm umzuschalten, wählen Sie das Symbol aus der Ecke unten rechts, das den gewünschten Bildschirm öffnet (GPSMAP 4008/4012), oder tippen Sie auf Menu > Kombination ändern (GPSMAP 5008/5012). Hauptbildschirm Wählen, um Hauptbildschirm umzuschalten Nav-Karte, Radar und Echolotkombination Um Zugriff auf weitere Einstellungen oder Optionen für den Kombinationsbildschirm zu erhalten, drücken Sie MENU. - Seite 20 ErwEndEn Von ombinationEn So passen Sie die Bildschirmkombinationen an: Wählen Sie in dem geöffneten Kombinationsbildschirm MENU > Kombination ändern. ODER: Wählen Sie auf dem Home-Bildschirm Kombinationen > Nicht belegte Kombos (sofern eine verfügbar ist). Anzahl von Kombinations- bildschirmen wählen Kombinations- bildschirm Datenleiste aus- und einblenden Kombinations- Kombinations- bildschirm ändern bildschirm 2 Kombinations- bildschirm 2 ändern Datenleiste Wählen Sie Anz.
-
Seite 21: Zieleingabe
iElEingabE iElEingabE Verwenden Sie die Option Zieleingabe auf dem Home-Bildschirm, um nahe gelegene Tankstellen, Reparaturwerkstätten, Yachthäfen, Rampen, Wegpunkte und Routen zu suchen und zu diesen zu navigieren. HiNWEis: Sie müssen Wegpunkte und Routen anlegen, bevor Sie zu diesen navigieren können. Sie können auf drei Arten zu einem Zielort navigieren: „Gehe zu“, „Route nach“ oder „Führe nach“. gehe zu – Bringt Sie direkt zum Zielort. • Route nach – Erzeugt eine Route von Ihrem Standort zu einem Zielort und ermöglicht Ihnen das • Hinzufügen von Kursänderungen zur Route. • Führe nach – Durchsucht die Kartendaten von BlueChart g2 Vision, um den optimalen Weg zu Ihrem Zielort vorzuschlagen. Sie brauchen eine SD-Speicherkarte mit BlueChart g2 Vision, damit diese Option angezeigt wird. VORsicHt: „Führe nach“ schützt nicht vor Hindernissen und garantiert keine Mindesthöhe über Grund. Aus Sicherheitsgründen sollten Sie Unstimmigkeiten oder Fragen klären, bevor Sie die Fahrt fortsetzen. Navigieren zu einem Zielort Sie können nahe gelegene Ziele wie Tankstellen, Reparaturwerkstätten, Yachthäfen, Wegpunkte und Routen suchen und zu diesen navigieren. So beginnen Sie das Navigieren: 1. Wählen Sie auf dem Home-Bildschirm die Option Zieleingabe. 2. Wählen Sie die Kategorie des Marineservice aus, zu dem Sie navigieren wollen. Das Gerät zeigt die Liste der 50 nächstgelegenen Standorte und die Entfernung zu diesen an. - Seite 22 iElEingabE 4. Wählen Sie Navigiere 5. Wählen Sie Gehe zu. ODER: Wählen Sie Führe nach, wenn Sie eine vorinstallierte SD-Speicherkarte mit BlueChart g2 Vision für den Routenvorschlag haben. 6. Folgen Sie der farbigen Linie auf dem Bildschirm zum Zielort. So stoppen Sie das Navigieren: Wählen Sie auf der Karte Menu und dann Navigation beenden. So suchen Sie einen Zielort nach dem Namen: Wählen Sie auf dem Home-Bildschirm die Option Zieleingabe > Suche nach Name. Tippen Sie auf den Bildschirm (GPSMAP 5008/5012) oder verwenden den KIPPSCHALTER (GPSMAP 4008/4012), um die Zeichen einzugeben. Geben Sie mindestens einen Teil des Namens Ihres Zielortes ein. Benutzerhandbuch GPSMAP Serie 4000/5000 ®...
-
Seite 23: Erzeugen Und Verwenden Von Wegpunkten
iElEingabE 3. Wählen Sie Fertig, um die 50 nächstgelegenen Zielorte anzuzeigen, die Ihren Suchkriterien entsprechen. Markieren Sie den besten Ort und wählen Sie Navigiere zu > Gehe zu (oder Route nach). Erzeugen und Verwenden von Wegpunkten Sie können bis zu 1.500 Wegpunkte mit einer benutzerdefinierten Angabe für Name, Symbol, Tiefe und Wassertemperatur speichern. So erzeugen Sie einen neuen Wegpunkt: Wählen Sie auf dem Home-Bildschirm Karten >... -
Seite 24: So Markieren Sie Eine Mann-Über-Bord-Position (Mob-Position)
iElEingabE So markieren Sie Ihre aktuelle Position als Wegpunkt: Drücken Sie zu einem beliebigen Zeitpunkt die Taste MARK (GPSMAP 4008/4012) oder tippen auf Mark auf dem Home-Bildschirm (GPSMAP 5008/5012). Wählen Sie Wegpunkt bearbeiten, um einen bestimmten Namen, ein Symbol, eine Wassertiefe, Wassertemperatur oder Position festzulegen. Wählen Sie Zurück oder Home, um zum Home- Bildschirm zurückzukehren. HiNWEis: Wenn Sie nur auf Mark tippen, wird ein Wegpunkt an Ihrem aktuellen Standort erzeugt. So markieren Sie eine Mann-über-Bord-Position (MOB-Position): Beim Erzeugen eines Wegpunktes können Sie diesen als einen MOB (Man OverBoard, Mann über Bord) bezeichnen. Dies markiert den Punkt und legt einen Kurs zurück zum markierten Standort fest. Bei einem aktiven MOB wird ein MOB-Wegpunkt mit einem internationalen MOB-Symbol erzeugt und das Gerät befindet sich in aktiver Navigation zu diesem Punkt. 1. Drücken Sie jederzeit die Taste MARK. -
Seite 25: Erzeugen Und Verwenden Von Routen
iElEingabE So zeigen Sie eine Liste mit allen Wegpunkten an: Wählen Sie auf dem Home-Bildschirm Information > Benutzerdaten > Wegpunkte. So löschen Sie einen Wegpunkt oder eine MOB-Position: 1. Tippen Sie auf der Navigationskarte auf den Wegpunkt (GPSMAP 5008/5012) oder markieren den Wegpunkt mithilfe des Kartenzeigers ( ) (GPSMAP 4008/4012) auf der Navigationskarte. ODER: Wählen Sie auf dem Home-Bildschirm Information > Benutzerdaten > Wegpunkte. 2. Wählen Sie den Wegpunkt oder die MOB-Position aus, den Sie löschen möchten. 3. Wählen Sie Löschen. Erzeugen und Verwenden von Routen Sie können bis zu 20 Routen mit jeweils bis zu 250 Wegpunkten erzeugen und speichern. So erzeugen Sie eine Route von Ihrem aktuellen Standort aus: 1. Tippen Sie auf Ihren Zielort auf der Navigationskarte (GPSMAP 5008/5012) oder wählen den Zielort mit dem Kartenzeiger ( ) (GPSMAP 4008/4012). - Seite 26 iElEingabE So erzeugen Sie eine Route an einem anderen Standort: 1. Wählen Sie auf dem Home-Bildschirm Information > Benutzerdaten > Routen > Neue Route. 2. Tippen Sie auf den Ort (GPSMAP 5008/5012) oder wählen ihn mithilfe des Kartenzeigers ( (GPSMAP 4008/4012), um die neue Route zu beginnen. hinzufügen, um den Ausgangspunkt der Route zu markieren. Wählen Sie Kursänderung Bestimmen Sie den Ort der ersten Kursänderung und wählen Kursänderung hinzufügen. Wiederholen Sie den Vorgang, bis die Route vollständig ist. 5. Wählen Sie Fertig. So erzeugen Sie eine Route mit dem Routenvorschlag: 1. Wählen Sie auf der Navigationskarte Ihren Zielort. 2. Wählen Sie Navigiere zu >...
-
Seite 27: Anzeigen Von Informationen
nZEigEn Von nformationEn nzEigEn von nformationEn Verwenden Sie den Information-Bildschirm, um auf Angaben zu Gezeiten, Strömungen, Astrodaten, Benutzerdaten, anderen Schiffen, Anzeigen und Video zugreifen zu können. Anzeigen von Gezeitenstationsinformationen Um die Strömungsinformationen anzuzeigen, wählen Sie auf dem Home-Bildschirm informationen > gezeiten und wählen dann eine Gezeitenstation aus der Liste. Anzeigen von Strömungsinformationen Auf dem Strömungsvorhersage-Bildschirm können Sie Informationen zu Strömungen anzeigen. HiNWEis: Sie müssen eine SD-Speicherkarte mit BlueChart g2 Vision haben, um die Strömungsinformationen anzeigen zu können. Um die Strömungsinformationen anzuzeigen, wählen Sie auf dem Home-Bildschirm informationen > strömungen und wählen dann eine Strömungsstation aus der Liste. Wählen Sie Zeige Report, um den Strömungsreport der gewählten Station anzuzeigen. Benutzerhandbuch GPSMAP Serie 4000/5000 ®... -
Seite 28: Anzeigen Von Astroinformationen
Wählen Sie Auf Chip speichern, um Wegpunkte, Routen und Tracks auf der SD-Karte zu speichern. • Wählen Sie Von Chip übernehmen, um Daten von der Karte auf das Gerät zu übertragen und mit vorhandenen Benutzerdaten zu kombinieren. • Wählen Sie Von Chip ersetzen, um Elemente auf Ihrem Gerät zu überschreiben. So übertragen Sie Daten in ein Netzwerk oder aus einem Netzwerk: 1. Verbinden Sie das Gerät über den Netzwerkanschluss an der Rückseite des Geräts und einem Garmin-Netzwerkkabel mit dem Garmin Marine Network. 2. Wählen Sie auf dem Home-Bildschirm Informationen > Benutzerdaten > Datenübertragung > Netzwerk. Wählen Sie eine der folgenden Optionen: • Wählen Sie Kopiere Benutzerdaten, um Wegpunkte, Routen und Tracks auf andere Plotter im Netzwerk zu übertragen. Auf diesen Plottern vorhandene Daten werden überschrieben. • Wählen Sie Übernehme Benutzerdaten, um Daten zwischen allen Plottern im Netzwerk zu übertragen. Eindeutige Daten werden mit den vorhandenen Daten auf jedem Plotter kombiniert. Lösche Benutzerdaten – Alle Benutzer-Wegpunkte, -Routen und -Tracks löschen. -
Seite 29: Anzeigen Anderer Schiffe
nZEigEn Von nformationEn Anzeigen anderer Schiffe Zum Anzeigen von Informationen zu anderen Schiffen wählen Sie auf dem Home-Bildschirm informationen > Andere schiffe. HiNWEis: Zum Anzeigen von Informationen zu anderen Schiffen muss Ihr Gerät an ein externes Gerät mit AIS (Automatic Identification System) bzw. DSC (Digital Selective Calling) angeschlossen sein. Ais-Liste – Informationen zu allen Schiffen anzeigen, die Ihr Gerät überwacht. Wählen Sie Ais-Liste, um die MMSIs (Maritime Mobile Service Identity) oder Namen (wenn das Schiff einen Namen sendet) der AIS-Schiffe in Reichweite anzuzeigen. Die AIS-Liste wird nach Bereichen geordnet, wobei das nächstgelegene Schiff oben auf der Liste angezeigt wird. Dsc-Log – Eine Liste aller DSC-Rufe, sortiert nach den zuletzt empfangenen, nach Absender oder nach Typ (Notrufe oder Positionsmeldungen) anzeigen. • sortiere nach Zeit – Die zuletzt empfangenen DSC-Rufe chronologisch nach Uhrzeit und Datum geordnet anzeigen. Rufe mit identischen Uhrzeit- und Datumsinformationen zeigen die gleichen Informationen in der Liste an. • sortiere nach Absender – Eine alphanumerische Liste der Absender anzeigen. •... -
Seite 30: Anzeigen Von Video
nZEigEn Von nformationEn Anzeigen von Video Ihr Gerät kann Videos anzeigen, wenn Sie es mithilfe des mitgelieferten Videokabels an eine Videoquelle anschließen. Nähere Angaben siehe Installationsanweisungen für GPSMAP 4000/5000. Um ein Video zu sehen, wählen Sie auf dem Home-Bildschirm informationen > Video. Wählen Sie Menu, um folgende Einstellungen vorzunehmen: • Quelle – Wählen Sie das Videogerät (1 oder 2) zum Anzeigen des Videos. Wenn zwei Videoquellen vorliegen und Sie zwischen beiden umschalten möchten, wählen Sie Wechseln, um die Zeitdauer für jede Videoanzeige festzulegen. • seitenverhältnis – Zwischen Standard- und 16:9-Seitenverhältnis umschalten. Das Video kann nicht über die Maße des angeschlossenen Videogeräts hinaus gestreckt werden. Daher füllt das gestreckte Video evtl. nicht den gesamten Bildschirm des GPSMAP 4012/5012 aus. • Helligkeit – Helligkeit des Videosignals einstellen, oder wählen Sie Automatisch, damit das Gerät die Helligkeit automatisch anpasst. • sättigung – Farbsättigung anpassen, oder wählen Sie Automatisch, damit das Gerät die Sättigung automatisch anpassen kann. • Kontrast – Kontrast anpassen, oder wählen Sie Automatisch, damit das Gerät den Kontrast automatisch anpassen kann. • standard – Wählt das von der Quelle verwendete Videoformat (PAL oder NTSC). Wählen Sie Automatisch, damit das Gerät das Videoformat automatisch wählt. Benutzerhandbuch GPSMAP Serie 4000/5000 ®... -
Seite 31: Konfigurieren Des Geräts
Nachrichten Log – Anzeige einer Liste von Systemereignissen. Überblend-Zahlen – Optionen für „Wind“ (scheinbarer Wind oder wahrer Wind) und „Anzeige nächste Kursänderung“ (Entfernung oder Zeit) einstellen. Ändern der Maßeinheit Um die Maßeinheit vom Home-Bildschirm aus zu ändern, wählen Sie Konfigurieren > Einheiten. systemeinheiten – Globale Einstellung zur gleichzeitigen Festlegung der meisten individuellen Maßeinheiten. Britisch/Us-Amerikanisch (m/h, ft, ºF), Metrisch (km/h, m, ºc), Nautisch (kt, ft, ºF) oder Benutzerdefiniert. Wählen Sie Benutzerdefiniert, um die Maßeinheiten für Tiefe, Temperatur, Entfernung, Geschwindigkeit, Höhe, Volumen und Druck individuell festzulegen. HiNWEis: Für die Anzeige von Tiefen- und Temperaturinformationen ist der Empfang von NMEA- Echolot-Tiefendaten oder die Verwendung eines Garmin-Echolotmoduls zum Anzeigen von Tiefen- und Wassertemperaturinformationen erforderlich. steuerkurs – Referenz für die Berechnung der Steuerkursinformationen einstellen. • Missw.Auto – Die automatische Missweisung stellt die magnetische Missweisung an Ihrem Standort automatisch ein. • Rechtw. – Rechtweisend Nord als Steuerkursreferenz einstellen. • gitter – Gitter Nord als Steuerkursreferenz einstellen (000º). • Benutzer Missweisung – Hier können Sie die Missweisung individuell eingeben. Positionsformat – Koordinatensystem ändern, in dem bestimmte Standortangaben angezeigt werden. Ändern Sie das Positionsformat nur, wenn Sie eine Karte verwenden, die ein anderes Positionsformat ... -
Seite 32: Konfigurieren Der Kommunikationseinstellungen
• NMEA std. – Unterstützt den Eingang oder Ausgang von NMEA 0183-Standarddaten, DSC sowie die Echolot-NMEA-Eingabe für die Sätze DPT, MTW und VHW. • NMEA High speed – Unterstützt den Eingang bzw. Ausgang von Daten nach NMEA-Standard 0183 für die meisten AIS-Empfänger. NMEA 0183-Einstellungen – Aktivierung bzw. Deaktivierung von NMEA-Ausgangssätzen für Echolot, Route, System und Garmin-NMEA-Einstellungen. So aktivieren bzw. deaktivieren Sie NMEA 0183-Ausgabesätze: 1. Wählen Sie auf dem Home-Bildschirm Konfigurieren > Kommunikation > NMEA 0183-Einstellungen. 2. Wählen Sie eine Einstellung (Echolot, Route, System oder Garmin). 3. Wählen Sie den NMEA 0183-Ausgangssatz. 4. Wählen Sie Aus, um den NMEA 0183-Ausgangssatz zu deaktivieren, und Ein, um ihn zu aktivieren. • Pos. genauig. – Die Anzahl der Stellen nach dem Dezimalpunkt (Zwei Ziffern, Drei Ziffern oder Vier Ziffern) bei der Übertragung vom NMEA-Ausgangsdaten einstellen. • Wegpunkt-iDs – Ausgabe der Wegpunktbezeichner (Namen oder Nummern) vom Gerät. -
Seite 33: Konfigurieren Des Eigenen Schiffes
Batterie – Alarm einstellen, der ertönt, sobald die Batteriespannung einen benutzerdefinierten Niedrigwert erreicht. gPs-genauigkeit – Alarm einstellen, der ertönt, sobald die GPS-Positionsgenauigkeit außerhalb des benutzerdefinierten Werts liegt. einstellen von echolot-alarmen Um einen Echolot-Alarm vom Home-Bildschirm aus einzustellen, wählen Sie Konfigurieren > Alarme > Echolot. HiNWEis: Sie brauchen ein optionales Echolotmodul (und einen an das Echolotmodul angeschlossenen Schwinger), das mit NMEA 0183 oder mit dem Garmin Marine Network verbunden ist, um Echolotinformationen empfangen zu können. Flachwasser/tiefwasser – Alarm einstellen, der ertönt, sobald die Wassertiefe einen angegebenen Wert unter- oder überschreitet. Wassertemperatur – Alarm einstellen, der ertönt, sobald der Schwinger eine Temperatur misst, die 2 °F (1,1 °C) über oder unter der angegebenen Temperatur liegt. Fisch – Alarm einstellen, der ertönt, sobald das Gerät ein schwebendes Ziel mit den angegebenen Symbolen erkennt. Konfigurieren des eigenen Schiffes Um die Einstellungen für Ihr Schiff vom Home-Bildschirm aus zu konfigurieren, wählen Sie Konfigurieren > Mein... -
Seite 34: Konfigurieren Anderer Schiffe
Eräts Winkel Echolotkegel – Bei Verwendung eines vom Garmin-Standardschwinger abweichenden • Schwingers kann der Winkel des Echolotkegels in Grad eingestellt werden, sodass eine genaue kHz oder Darstellung auf dem Fish Eye-3D-Bildschirm erfolgen kann. Wählen Sie entweder 200 kHz und geben den Winkel über die Tastatur auf dem Bildschirm ein. HiNWEis: Die Einstellung der Winkel des Echolotkegels ist standardmäßig auf einen Dual-Frequency- Standardschwinger von Garmin ausgerichtet. Verwenden Sie diese Option nur, wenn ein Schwinger andere Spezifikationen erfordert. geschwindigkeit durch Wasser kalibrieren – Geschwindigkeitssensor kalibrieren. Folgen Sie den Kalibrieranweisungen auf dem Bildschirm. Bei Verwendung eines Schwingers ohne Geschwindigkeitssensor wird dieses Menü nicht angezeigt. HiNWEis: Bei zu geringer Geschwindigkeit des Schiffes oder wenn der Geschwindigkeitssensor keine Geschwindigkeit misst, wird die Meldung „Geschwindigkeit zu niedrig“ angezeigt. Wählen Sie OK und erhöhen Sie langsam die Schiffsgeschwindigkeit. Wird die Meldung erneut angezeigt, stoppen Sie das Schiff und überprüfen, ob das Messrad klemmt. Dreht sich das Rad frei, überprüfen Sie die Kabelanschlüsse. Wenn Sie die Meldung weiterhin erhalten, wenden Sie sich an den Produktsupport von Garmin. Konfigurieren anderer Schiffe Um die Einstellungen für andere Schiffe vom Home-Bildschirm aus zu konfigurieren, wählen Sie Konfigurieren > Andere... -
Seite 35: Verwenden Des Garmin Marine Network
übertragen. Sämtliche GSD 21-Einstellungen müssen am GPSMAP 3006/3010 konfiguriert werden. Sie können einen GSD 21 nicht an einen GPSMAP-Plotter der Serie 4008/4012 oder 5008/5012 anschließen. • Übertragen Sie Daten von den Geräten im Garmin Marine Network an jeden angeschlossenen Plotter im Netzwerk oder über eine GMS 10 Marinenetzwerk-Anschlusserweiterung an jeden anderen Plotter im Netzwerk. Zu diesen Geräten gehören: • Digitalecholot gsD 22 – Muss an das Garmin Marine Network und einen Schwinger angeschlossen werden und liefert dann Echolotdaten. Die Daten werden an alle Plotter im Netzwerk übertragen. • Radomantenne gMR 21/41, Radomantenne gMR 18 und Open-Array-Antenne gMR 404/406 – Müssen an das Garmin Marine Network angeschlossen werden und liefern dann Radardaten. Die Daten werden an alle Plotter im Netzwerk übertragen. • Übertragen Sie Kartografiedaten mit BlueChart g2 Vision von einer SD-Speicherkarte in einem GPSMAP-Plotter der Serie 4000/5000 an jeden GPSMAP-Plotter der Serie 4000/5000 im ... -
Seite 36: Erwenden Des G Armin M Arine N Anzeigen Angeschlossener Geräte Im Garmin Marine Network
ErwEndEn dEs armin arinE EtworK Anzeigen angeschlossener Geräte im Garmin Marine Network Um alle an das Garmin Marine Network angeschlossenen Geräte anzeigen zu können, wählen Sie auf system systeminformationen > Netzwerkgeräte. dem Home-Bildschirm Konfigurieren > > Festgelegte Namen Kein Name festgelegt Netzwerkgeräte Jedes angeschlossene Gerät wird am rechten Bildschirmrand aufgeführt. Um jedem Gerät zur besseren Erkennung einen Namen zuzuweisen, markieren Sie das Gerät. Verwenden Sie den KiPPscHALtER (GPSMAP 4008/4012) oder die Tastatur auf dem Bildschirm (GPSMAP 5008/5012), um das Gerät zu benennen. Wählen Sie Zurück oder die HOME-Taste, um den Vorgang abzubrechen. Benutzerhandbuch GPSMAP Serie 4000/5000 ®... -
Seite 37: Verwenden Des Radars
ErwEndEn dEs adars ErwEndEn dEs adars Wenn Sie Ihren Plotter an ein optionales Garmin-Marineradar wie z. B. GMR 404/406 oder GMR 18 anschließen, können Sie mehr Informationen über Ihre Umgebung anzeigen. Das Garmin-Marineradar wird über das Garmin Marine Network angeschlossen und überträgt die Daten an alle Plotter im Netzwerk. Das Garmin-Marineradar sendet Mikrowellen in Form eines schmalen Sendekegels aus, während sich Radarantenne dabei um 360º dreht. Wenn die Mikrowellen auf ein Ziel treffen, werden sie teilweise zum Radar reflektiert. WARNUNg: Das Marineradar sendet Mikrowellen aus, die für Menschen und Tiere gesundheitsschädlich sein können. Überzeugen Sie sich vor dem Einschalten des Radars davon, dass der Bereich um die Radarantenne frei ist. Das Radar sendet den Sendekegel etwa 12 ° über und unter einer Linie, die sich horizontal von der Mitte der Radarantenne aus erstreckt. Blicken Sie nie direkt auf die Radarantenne, da die Augen sehr empfindlich auf Mikrowellen reagieren. So schalten Sie das Radar ein: 1. Beim Einschalten des Netzwerks wird das Radar vorgewärmt. Ein Countdown macht Sie darauf aufmerksam, dass das Radar bereit ist. Wählen Sie auf dem Home-Bildschirm die Option Radar > Fahrt. -
Seite 38: Informationen Zum Bildschirm „Fahrt
ErwEndEn dEs adars Informationen zum Bildschirm „Fahrt“ Auf dem ganzen Bildschirm „Fahrt“ wird ein Bild aus den Radarinformationen angezeigt. Ihre Position liegt in der Mitte des Bildschirms, und die Ringe dienen der Entfernungsbestimmung. Bereichsringe Zoom-Maßstab Steuerkurslinie Der Zoom-Maßstab bestimmt die Entfernung von Ihrer Position (der Mitte) zum äußersten Ring. Die Ringe sorgen für eine gleichmäßige Teilung des Zoom-Maßstabs. Wenn der Zoom-Maßstab z. B. auf 3 km eingestellt ist, entspricht jeder Ring einem Kilometer Entfernung von der Mitte aus. Mit den Tasten BEREicH (+/-) (GPSMAP 4008/4012) oder den Tasten und (GPSMAP 5008/5012) können Sie den Zoom-Maßstab anpassen. einstellungen zum Bildschirm „Fahrt“ Für den Zugriff auf weitere Einstellungen oder Optionen für den Bildschirm „Fahrt“ wählen Sie MENU. gain – Regelt die Empfindlichkeit des Radarempfängers. Die Standardeinstellung Automatisch passt sich automatisch an, um für optimale Leistung zu sorgen. Wählen Sie Nach oben oder Nach unten, um den Gain-Wert manuell einzustellen; wählen Sie Automatisch, um den Gain-Wert auf die Standardeinstellung zurückzusetzen. •... -
Seite 39: Marpa-Zielerfassung
ErwEndEn dEs adars Überblend-Zahlen – Fahrt-, Navigations- oder Angeldaten ein- bzw. ausblenden. Radareinstellungen – Zugriff auf erweiterte Radareinstellungen. Zielerfassung auf dem Bildschirm „Fahrt“ Beginnen Sie die Zielerfassung mithilfe des KiPPscHALtERs (GPSMAP 4008/4012) oder durch Antippen der Zielposition (GPSMAP 5008/5012). Es werden ein grüner Ring und eine grüne Linie angezeigt. Der grüne Ring entspricht den Bereichsringen und hilft bei der Entfernungsbestimmung eines Objekts von Ihrem Standort aus. Die grüne Linie entspricht der Steuerkurslinie und hilft bei der Bestimmung der Peilung eines Objekts von Ihrem Standort aus. Durch Bewegen des KiPPscHALtERs stellen Sie ein, wo der grüne Ring die grüne Linie schneidet. An diesem Punkt liegt Ihr Ziel. Wenn Sie das Ziel über Objekte auf dem Radar bewegen, werden am rechten Bildschirmrand Zieloptionen angezeigt. Steuerkurslinie Ziel (Schnittpunkt) Zieloptionen Bildschirm „Fahrt“ – Zielerfassung beenden. Um die Zielerfassung zu beenden, wählen Sie Zielerfassung Zieloptionen Wegpunkt erzeugen – Einen Wegpunkt am erfassten Ziel oder Ort markieren. Ziel erfassen – Dem erfassten Objekt ein MARPA-Tag (Mini Automatic Radar Plotting Aid) zuweisen. HiNWEis: Für MARPA brauchen Sie einen Steuerkurssensor. Der Steuerkurssensor muss den NMEA 0183-Satz HDM oder HDG ausgeben. MARPA-Ziel (wird nur angezeigt, wenn Sie ein getaggtes MARPA-Objekt erfassen) – Informationsfenster für MARPA-Ziele öffnen. Über dieses Fenster können Sie MARPA-Objekte löschen. MARPA-Ziel verloren Öffnet das Informationsfenster... -
Seite 40: Informationen Zum Bildschirm „Radarüberlagerung
ErwEndEn dEs adars Informationen zum Bildschirm „Radarüberlagerung“ Mit der Option „Radarüberlagerung“ können Sie Radarinformationen auf der Navigationskarte überlagert darstellen. Radarbereich Kartenmaßstab > Radarüberlagerung. Das Radarbild wird orangefarben Wählen Sie auf dem Home-Bildschirm Radar angezeigt und überlagert die Navigationskarte. Vergrößern oder verkleinern Sie das Bild mithilfe der BEREicH-Tasten (+/-) (GPSMAP 4008/4012) oder den Tasten und (GPSMAP 5008/5012). Eine Größenänderung beim Verschieben der Navigationskarte ändert nur den Zoom-Maßstab der Karte. Der Radarbereich ändert sich dabei nicht. Eine Größenänderung bei unbewegter Karte ändert den Zoom- Maßstab der Karte sowie den Radarbereich. Um Zugriff auf weitere Einstellungen oder Optionen für den Bildschirm „Radarüberlagerung“ zu erhalten, wählen Sie MENU. Wählen Sie Karte anpassen, um die Kartenoptionen zu öffnen. anpassen, um zu den Radareinstellungen zurückzukehren. Wählen Sie Radar Ändern der Radareinstellungen Um die Radareinstellungen zu ändern, wählen Sie auf dem Home-Bildschirm Radar > Radareinstellungen. Ausrichtung – Perspektive der Kartenansicht ändern. steuerkurslinie – Eine Linie in Fahrtrichtung ein- oder ausblenden. Ringe – Radarbereichsringe ein- oder ausblenden. Voraussch. geschw-Führg. – Einschalten, um den aktuellen Standort bei steigender Geschwindigkeit zum unteren Bildrand hin zu verschieben. Geben Sie Ihre Höchstgeschwindigkeit ein, um optimale Ergebnisse zu erzielen. Zeitgest. -
Seite 41: Verwenden Des Echolots
ErwEndEn dEs cholots ErwEndEn dEs cholots Wenn Sie Ihren Plotter an ein optionales Echolotmodul GSD 22 von Garmin mit Schwinger anschließen, funktioniert er als leistungsfähiges Fischlot. Das GSD 22 wird über das Garmin Marine Network angeschlossen und überträgt die Echolotdaten an jeden Plotter im Netzwerk. Informationen zu „Ganzer Bildschirm“ Die Option „ganzer Bildschirm“ wählen, um eine Vollbild-Grafik mit den Messwerten des Echolotschwingers anzuzeigen. Die Skale am rechten Bildrand zeigt die Tiefe erkannter Objekte von links nach rechts an. Wählen Sie auf dem Home-Bildschirm Echolot > ganzer Bildschirm. Tiefe, Temperatur und Geschwindigkeit durch Wasser Schwebendes Ziel Meeresgrund Bereich GPS-Geschwindigkeit und GPS-Steuerkurs Schwingerfrequenz Informationen zum Bildschirm „Split-Zoom“... -
Seite 42: Informationen Zum Bildschirm „Split-Frequenz
ErwEndEn dEs cholots Informationen zum Bildschirm „Split-Frequenz“ Sie können den Bildschirm „Split-Frequenz“ (nur bei Dual-Frequency-Schwingern) verwenden, um sowohl die 50-kHz- als auch die 200-kHz-Frequenz auf demselben Bildschirm anzuzeigen. Die Grafik der 200-kHz-Frequenz wird links, die Grafik der 50-kHz-Frequenz rechts angezeigt. Wählen Sie auf dem Home-Bildschirm Echolot > split-Frequenz. Tiefe, Temperatur und Geschwindigkeit durch Wasser Bereich GPS-Geschwindigkeit und GPS-Steuerkurs Schwingerfrequenzen Informationen zu „Temp. -
Seite 43: Einrichten Des Echolots
ErwEndEn dEs cholots Einrichten des Echolots Mit dem Bildschirm „Echoloteinstellungen“ können Sie Einstellungen definieren und anpassen, die für alle Bildschirme des Echolots gelten. Wählen Sie auf dem Home-Bildschirm Echolot > Einrichten des Echolots. Farbschema – Weiß oder Blau auswählen. Diese Einstellung betrifft den Hintergrund aller Bildschirme des Echolots, ändert jedoch nicht den Bildschirm „Temp.-Aufz.“. Fischsymbole – Art und Weise einstellen, wie das Echolot schwebende Ziele interpretiert. Das Gerät interpretiert die Daten reflektierter Signale nicht (Standardeinstellung). Schwebende Ziele werden als Symbole angezeigt. Durch angezeigte Hintergrundinformationen des Echolots wird die Unterscheidung zwischen Fischen und festen Strukturen erleichtert. Schwebende Ziele werden als Symbole mit Hintergrundinformationen dargestellt. Die Tiefe des Ziels wird ebenfalls zu jedem Symbol angezeigt. Schwebende Ziele werden als Symbole angezeigt. Es werden keine Hintergrundinformationen angezeigt. -
Seite 44: Erweiterte Echoloteinstellungen
ErwEndEn dEs cholots Erweiterte Echoloteinstellungen Um die erweiterten Echoloteinstellungen anzupassen, drücken Sie MENU, während ein Echolot- Bildschirm angezeigt wird. Bereich – Bereich der Tiefenskale am rechten Bildschirmrand (Automatisch oder Manuell). gain – Die Empfindlichkeit des Echolotempfängers (Automatisch oder Manuell) regeln. Erhöhen Sie den Gain-Wert, um mehr Einzelheiten anzuzeigen. Wenn Seegangsstörungen angezeigt werden, verringern Sie den Gain-Wert. Frequenz – Bei Verwendung eines Zweifrequenz-Schwingers wählen, wie die Frequenzen auf dem Bildschirm angezeigt werden sollen (200 kHz, 50 kHz, Dual oder Automatisch). Zoom – Einen Bereich des ganzen Bildschirms vergrößern. In der Standardeinstellung ist Zoom Zoom eingestellt. Es stehen vier Optionen zur Verfügung: ausgeschaltet oder auf Kein • 2x Zoom – Doppelte Vergrößerung. • 4x Zoom – Vierfache Vergrößerung. • Bottom-Lock – Fixiert das Zoom-Fenster am Boden. • split-Zoom – Öffnet den Split-Zoom-Bildschirm. tiefenlinie – Zum schnellen Darstellen einer bestimmten Tiefe als Bezugswert (Ein oder Aus). A-scope – Zur vertikalen Echolotdarstellung am rechten Bildschirmrand (Ein oder Aus). Echoloteinstellungen – Öffnet den Bildschirm „Echoloteinstellungen“. Siehe Seite 39. Benutzerhandbuch GPSMAP Serie 4000/5000 ®... -
Seite 45: Anhang
nhang nhang Technische Daten abmessungen und Gewicht Abmessungen (HxBxt): GPSMAP 4008: 7" x 11,2" x 4,2" (176,9 x 284,4 x 106 mm) GPSMAP 4012: 9,5" x 14,8" x 4,13" (240,5 x 375 x 105,1 mm) GPSMAP 5008: 6,8" x 10,1" x 4,17" (173,5 x 256 x 105,9 mm) GPSMAP 5012: 9,47" x 13" x 4,7" (240,5 x 330 x 119,2 mm) gewicht: GPSMAP 4008: 6 lbs (2,72 kg) GPSMAP 4012: 10 lbs (4,5 kg) GPSMAP 5008: 6 lbs (2,72 kg) GPSMAP 5012: 9,5 lbs (4,3 kg) Anzeige (HxB): GPSMAP 4008: 5,17" H x 6,85" B (131,4 x 174 mm) GPSMAP 4012: 7,3" x 9,7" (184,3 x 245,8 mm) GPSMAP 5008: 5" x 6,73" (128,2 x 170,9 mm) GPSMAP 5012: 7,11" x 9,3" (180,49 x 235,97 mm) gehäuse: Vollständig abgedichtet, schlagfestes Kunststoff-Aluminium-Verbundmaterial, wasserdicht gemäß IEC 529-IPX temp. temp.-Bereich: 5 ° bis 131 °F (-15 °C bis 55 °C) sicherheitsabstand zum Kompass: GPSMAP 4008/5008: 2,6' (80 cm) ... -
Seite 46: Initialisieren Der Geräteeinstellungen
nhang Initialisieren der Geräteeinstellungen Beim ersten Einschalten Ihres Geräts müssen bestimmte Ersteinstellungen konfiguriert werden. Diese Einstellungen müssen auch nach dem Wiederherstellen der Werkseinstellungen konfiguriert werden. HiNWEis: Sie können diese Einstellungen auch später über den Bildschirm „Konfigurieren“ ändern. sprache – Die Sprache für Ihre Bildschirmanzeige wählen. Willkommen – OK wählen. NMEA-geräte vorhanden? – Ja wählen, wenn NMEA-Geräte angeschlossen werden. -
Seite 47: Alarme Und Meldungen
Alarme und Meldungen inkompatibles gerät, softwareaktualisierung erforderlich – Es wurde ein inkompatibles Gerät Ais: gefährliches Ziel – Ein AIS-Ziel stellt eine angeschlossen, dessen Software aktualisiert werden muss. Kollisionsgefahr dar. Wenden Sie sich an den Produktsupport von Garmin, um Ankeralarm – Schiff ist aus dem angegebenen Unterstützung bei der Aktualisierung Ihres Netzwerks zu Entfernungsbereich abgetrieben worden. erhalten. Ankunftsalarm <Name> – Ankunft am Zielwegpunkt. Kalibrierung des Kraftstofftanks erforderlich – (NMEA Annäherung an Wegpunkt <Name> – Schiff 2000) Das System muss kalibriert werden, da Kraftstoff in befindet sich in der angegebenen Alarmentfernung zum den Tank gefüllt wurde. Zielwegpunkt. Karte einlegen – Wird angezeigt, wenn Sie eine Funktion ... - Seite 48 Notruf erhalten von <Name> – DSC-Modul hat einen trackaufzeichnungen voll – Im Speicher der aktiven Notruf erhalten. Trackaufzeichnungen ist kein Speicherplatz mehr frei. Radardienst inkompatibel. softwareaktualisierung Über Messbereich – Eingegebener Spannungswert des erforderlich – Die Radar-Software muss aktualisiert Batteriealarms ist höher als Spannungsmessbereich des werden. Wenden Sie sich an den Produktsupport von Gerätes. Garmin, um Unterstützung bei der Aktualisierung Ihres Übertragung beendet – Die Benutzerdaten wurden Netzwerks zu erhalten. übertragen. Radardienst verloren – (Radar) Die Kommunikation mit Unbekannte Brückenhöhe in berechnetem dem externen Radargerät wurde unterbrochen. Prüfen Sie Routenvorschlag – (g2 Vision) Im berechneten das Netzwerk und die Radarverkabelung. Routenvorschlag kommt eine unbekannte Radarschutzbereichs-Alarm – (Radar) Im Brückenhöhe vor. benutzerdefinierten Radarschutzbereich wurde ein Objekt Ungültige geräteversion.
-
Seite 49: Produktregistrierung
Seriennummer: ___ ___ ___ ___ ___ ___ ___ ___ ___ Kontaktaufnahme mit Garmin Setzen Sie sich mit Garmin in Verbindung, falls beim Umgang mit Ihrem Gerät Fragen auftreten. Sie erreichen den Garmin-Produktsupport in den USA telefonisch unter +1-913-397-8200 oder unter +1-800-800-1020, Montag bis Freitag, 8 Uhr bis 17 Uhr Central Time. Sie können auch im Internet unter support klicken. www.garmin.com/support/ auf Product In Europa können Sie Garmin (Europe) Ltd. telefonisch unter +44 (0) 870-850-1241 (außerhalb Großbritanniens) oder unter 0808-238-0000 (nur innerhalb Großbritanniens) erreichen. Konformitätserklärung Garmin erklärt hiermit, dass dieses Gerät den wesentlichen Anforderungen und weiteren relevanten Vorschriften der Richtlinie 1999/5/EG entspricht. Sie finden die vollständige Konformitätserklärung auf der Garmin-Website für Ihr Garmin-Produkt: www.garmin.com/products/. Klicken Sie auf Handbücher und dann auf den Link Konformitätserklärung. Software-Lizenzvereinbarung DURCH DIE VERWENDUNG DES GERÄTS STIMMEN SIE ZU, AN DIE BEDINGUNGEN DER FOLGENDEN SOFTWARE-LIZENZVEREINBARUNG GEBUNDEN ZU SEIN. LESEN SIE DIE LIZENZVEREINBARUNG AUFMERKSAM DURCH. Garmin gewährt Ihnen eine beschränkte Lizenz zur Verwendung der Software auf diesem Gerät (die „Software“) im Binärformat im Rahmen des normalen Betriebs dieses Geräts. Verfügungsrechte, Eigentumsrechte und geistige Eigentumsrechte an der Software verbleiben bei Garmin. Sie erkennen an, dass die Software Eigentum von Garmin ist und durch die Urheberrechte der Vereinigten Staaten von Amerika und internationale Abkommen zum Urheberrecht geschützt ist. Weiterhin erkennen Sie an, dass Struktur, ... -
Seite 50: Nmea 0183 Und Nmea 2000
Standard, der zum Anschließen unterschiedlicher NMEA 0183-kompatibler Geräte wie UKW- Funkgeräte, NMEA-Instrumente, Autopiloten, Windsensoren oder Computer dient. Die GPSMAP-Plotter der Serie 4000/5000 können Daten von bis zu vier NMEA 0183-kompatiblen Geräten empfangen und GPS-Daten an bis zu sechs NMEA 0183-kompatible Geräte senden. Um einen GPSMAP-Plotter der Serie 4000/5000 an optionale NMEA 0183-kompatible Geräte anzuschließen, siehe Installationsanweisungen für GPSMAP 4000/5000. Zulässige NMEA 0183-Sätze: GPBWC, GPRMC, GPGGA, GPGSA, GPGSV, GPGLL, GPBOD, GPRMB, GPRTE, GPVTG, GPWPL, GPXTE und die proprietären Garmin-Sätze PGRME, PGRMM und PGRMZ. Das Gerät unterstützt auch den WPL-Satz, DSC und Echolot-NMEA 0183-Eingang mit Unterstützung der Sätze DPT (Tiefe) bzw. DBT, MTW (Wassertemperatur) und VHW (Wassertemperatur, Geschwindigkeit und Steuerkurs). HiNWEis: Um die Aufnahme der NMEA 0183-Sätze für das Gerät zu konfigurieren, siehe Seite 28. NMea 2000 Der GPSMAP-Plotter der Serie 4000/5000 ist gemäß NMEA 2000 zugelassen und kann Daten von einem auf dem Schiff installierten NMEA 2000-Netzwerk empfangen, um motorspezifische Informationen im Anzeigenbereich des Informationsbildschirms anzuzeigen. Das Gerät kann ebenfalls Steuerkursdaten von ... -
Seite 51: Index
Frequenz 40 Kommunikationseinstellungen 28 Bildschirm „Fahrt“ (Radar) 34 FTC 36 Konfigurieren 4, 27 BlueChart g2 Vision 10, 31 Führe nach 17 Andere Schiffe 30 Geschwindigkeit durch Daten Wasser 30 Gain 40 Benutzer 24 Mein Schiff 29 Ganzer Bildschirm 37 Benutzerdaten löschen 24 Konformitätserklärung 45 Gehe zu 17 übertragen 24, 31 Kontaktaufnahme mit Garmin 45 Gerät ausschalten 2 Details 9 Kurs oben 9 Gerät einschalten 2 DSC 25, 30 Gerätekennnummer anzeigen 3 Leuchtfeuersektoren 9 Geschw.d.Wasser kalibr. 30 Echolot 4, 37 Luftaufnahmen 14 Gezeitenstation 7, 23 A-Scope 40 GMR 18 31, 33 Bereich 40 GMR 21/41 31 Mann über Bord 20 Farbschema 39 GMR 404/406 31, 33, 36 Marinenetzwerk 31... - Seite 52 ndEx Anzeigen angeschlossener Straßen 14 Geräte 32 Strömungsstation 14, 23 NMEA 0183 28, 46 Symbole 9 NMEA 2000 28, 41, 46 Systemeinstellungen 27 Norden oben 9 Systeminformationen numerische Tastatur 1 anzeigen 3 Oberflächenstörungen Technische Daten 41 Objektinformationen 7 Temp.-Aufz. 38 Tiefenangaben 9 Tiefenlinie 40 Piepser 27 Tracks 8, 9, 12 POI-Daten 14 Positionsformat 27 Positionssymbol 6 Überlagerungszahlen 5, 8, 12, 27, POWER-Taste 1 35, 39 Produktregistrierung 45 überprüfen 6 Übertragen von Daten 24, 31 Radar 4, 33 Antennengröße 36 Verschieben der Navigationskarte 6 Einstellungen 36 Video 26 Motordrehzahl 36 voraussch. Geschw-Führg. 36 Überlagerungsbildschirm 36 Vorhandenen Wegpunkt Radar anzeigen 8 bearbeiten 20 Registrierung 45 Ringe 8, 36...
