Système de balayage:
Obturateur automatique:
Sortie vidéo:
Optique:
Alimentation:
Consommation:
Température de fonctionnement:
Humidité de fonctionnement:
Dimensions:
Degré de protection:
Poids:
ACCESSOIRES DE SERIE
• Câble d'alimentation et de branchement vidéo.
• Etrier.
OPTIONS
Microphone pour applications audio; Code 1090/190.

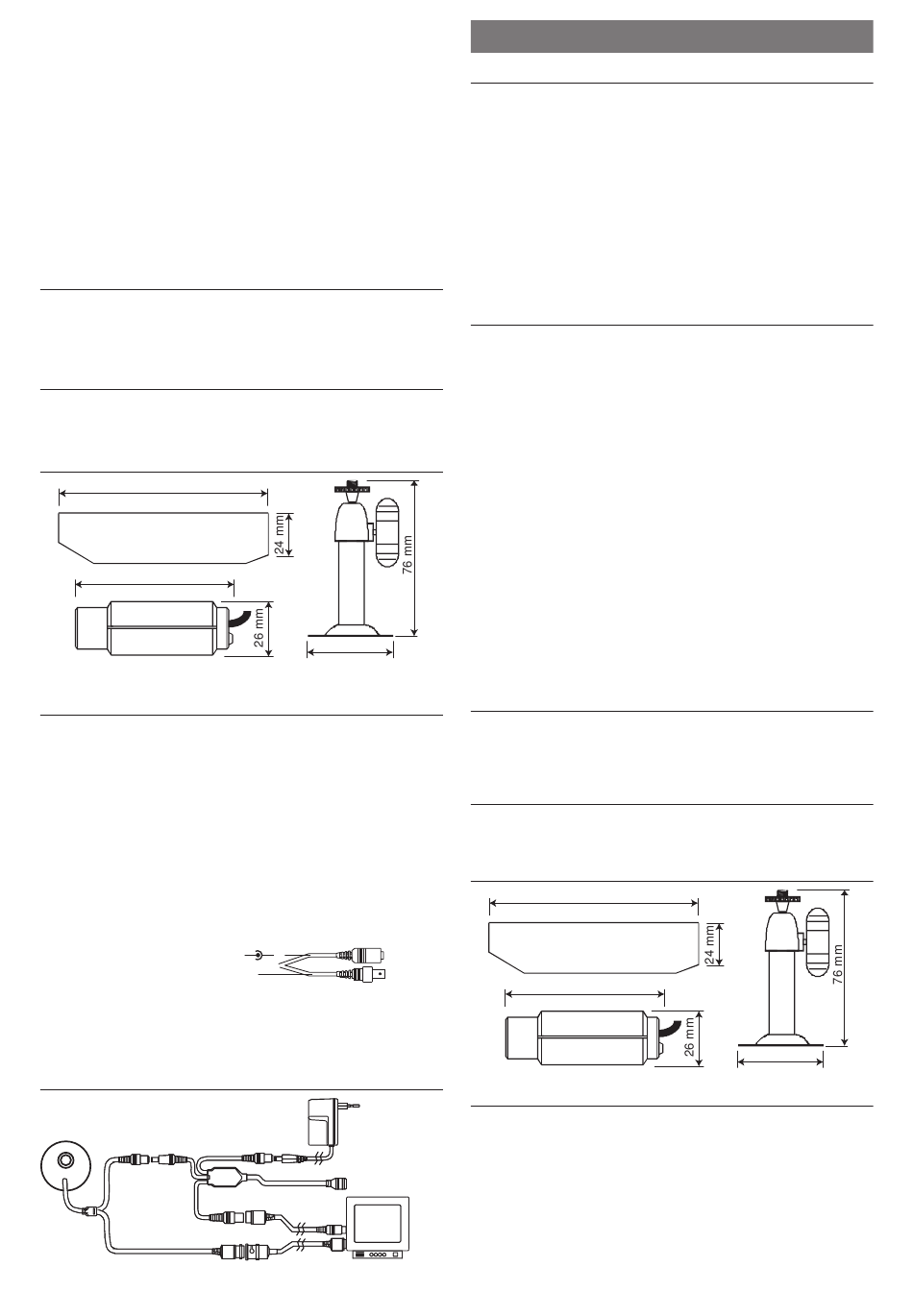

IDENTIFICATION DES COMPOSANTS
100 mm
74 mm
INSTALLATION
1.
Installer la microcaméra sur son étrier, en la fi xant à l'aide
des vis.
2.
Positionner l'étrier de manière à reprendre les images
désirées, puis bloquer l'étrier au mur ou sur une autre
surface plate.
3.
Eviter de diriger directement l'objectif vers le soleil ou des
sources lumineuses intenses, et ce même si la caméra est
éteinte; le sujet ne doit pas être à contre-jour.
4.
Eviter d'orienter la caméra vers des parois ou des objets
réfl échissants.
5.
Mettre la microcaméra sous tension, après avoir vérifi é
que les caractéristiques nominales de l'alimentation sont
conformes à celles de la microcaméra.
Câble d'ALIMENTATION
Câble de SORTIE VIDEO
6.
Brancher la sortie vidéo à l'utilisateur prévu.
BRANCHEMENT AUDIO (CABLE MICROPHONE
Réf. 1090/190)
CAMERA
(vue arrière)
CC 12V IN
(noir) (rouge)
Réf. 1090/190
AUDIO (blanc)
VIDEO (jaune)
DS1090-096A
2:1 Interfacé
V:50 Hz, H:15.625 Hz
1/50èmes à 1/100.000èmes
de seconde
Composite 1Vpp, 75 Ohms
f: 6 mm F 2
12 V (± 10%)
100 mA
-10 ÷ +50 °C
10 ÷ 80%
30 mm Ø x 100 mm (avec toit)
40 mm
+
–
ALIMENTATEUR
CC 12V IN
1090/848
(rouge)
1090/849
MICROPHONE
AUDIO
ECRAN
IN
VIDEO
IN
PRECAUCIONES DE USO
• Antes de realizar cualquier operación de limpieza o de
mantenimiento, desconectar el aparato de la red de
alimentación eléctrica. No usar productos en aerosol para la
limpieza del aparato.
• Controlar que la temperatura de funcionamiento se encuentre
dentro de los límites indicados y que el medio ambiente no
sea muy húmedo.
IP57
• En caso de avería y/o defectos de funcionamiento, cortar la
55g
alimentación mediante el interruptor general.
• No abrir en ningún caso la cámara TV. Para las reparaciones
dirigirse sólo a un centro de asistencia técnica autorizado.
CARACTERÍSTICAS TÉCNICAS
Tipo de sensor:
Brillo mínimo:
Resolución:
Señal:
Elemento sensible:
Relación señal/ruido:
Corrección de gama:
Sincronización:
Sistema de exploración:
Auto-Shutter:
Salida vídeo:
Óptica:
Alimentación:
Consumo:
Temperaturas de uso:
Humedad de funcionamiento:
Dimensiones:
Grado de protección
Peso:
ACCESORIOS ENTREGADOS CON EL EQUIPO
• Cable de alimentación y de conexión vídeo.
• Brida.
OPCIONES
Micrófono para aplicaciones audio; Cód. 1090/190.
IDENTIFICACIÓN DE LAS PIEZAS
100 mm
74 mm
INSTALACIÓN
1.
Instalar la microcámara en la brida, atornillándola en la
misma.
2.
Colocar la brida de modo tal que se puedan realizar las
tomas de las imágenes seleccionadas y luego bloquear la
brida en la pared o en otra superfi cie plana.
3.
Evitar dirigir el objetivo directamente contra el sol o contra
luces intensas, incluso si la cámara TV está apagada; la
imagen fi lmada no debe estar en contraluz.
4.
Evitar dirigir la cámara TV contra paredes u objetos
reverberantes.
3
ESPAÑOL
CCD 1/3" B/N
0,05 lux (F 2.0)
420 Líneas Horizontales
537 (H) x 597 (V) pixel
2:1 Entrelazada
V:50 Hz, H:15.625 Hz
De 1/50 a 1/100.000 de segundo
Compuesto 1Vpp, 75 ohm
30 mm Ø x 100 mm (con techo)
40 mm
CCIR
>50db
0.45
Interna
f: 6 mm F 2
12 V (± 10%)
100 mA
-10 ÷ +50 °C
10 ÷ 80%
IP57
55g
LBT 7575
