WhisperPower Suntrack DUO Solar - Alternator Batterieladegerät

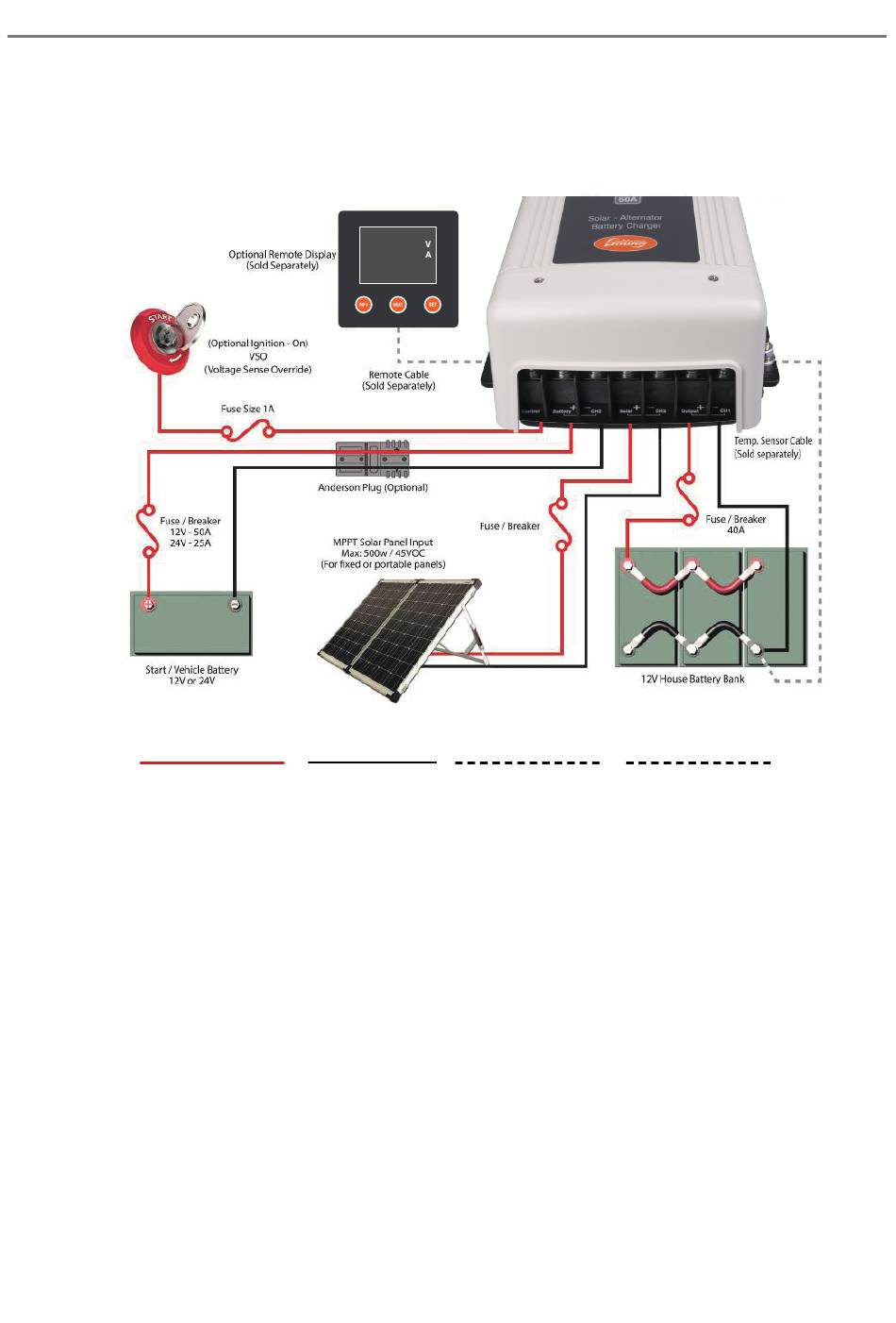

Batterieverkabelung: Richtiges Anschliessen der Batterie
Hinweis: Dieses Diagramm dient nur als Referenz. Mit diesem Gerät werden keine Kabel, Sicherungen/Schutzschalter, Batterien oder
Solarpaneele geliefert. Bei der Installation dieses Geräts sollten die örtlichen Regeln und Vorschriften beachtet werden.
Anschluss für Batterie-Temperatursensor (optionaler Suntrack Duo BTS separat erhältlich)
• Um den Batterie-Temperatursensor (BTS) zu installieren, verbinden Sie einfach den RJ12-Stecker des
Sensors mit dem RJ12-Temperatursensor-Port, der sich neben dem Anschluss für die Fernanzeige
befindet.
• Auf der Seite des Temperatursensors verbinden Sie einfach die Ringkabelschuhe mit dem Minuspol der
Hauptbatteriebank des Hauses.
HINWEIS: Bei Lithiumbatterien ist der Temperatursensor für diese Anwendungen nicht erforderlich.
POSITIVE WIRE
NEGATIVE WIRE
GEL AGM Flooded Lithium Program
14.4
CH1
CH2
CH3
Auto
Temp
Mode
TEMPERATURE SENSOR CABLE
(SOLD SEPARATELY)
REMOTE CABLE (SOLD
SEPARATELY)
15
