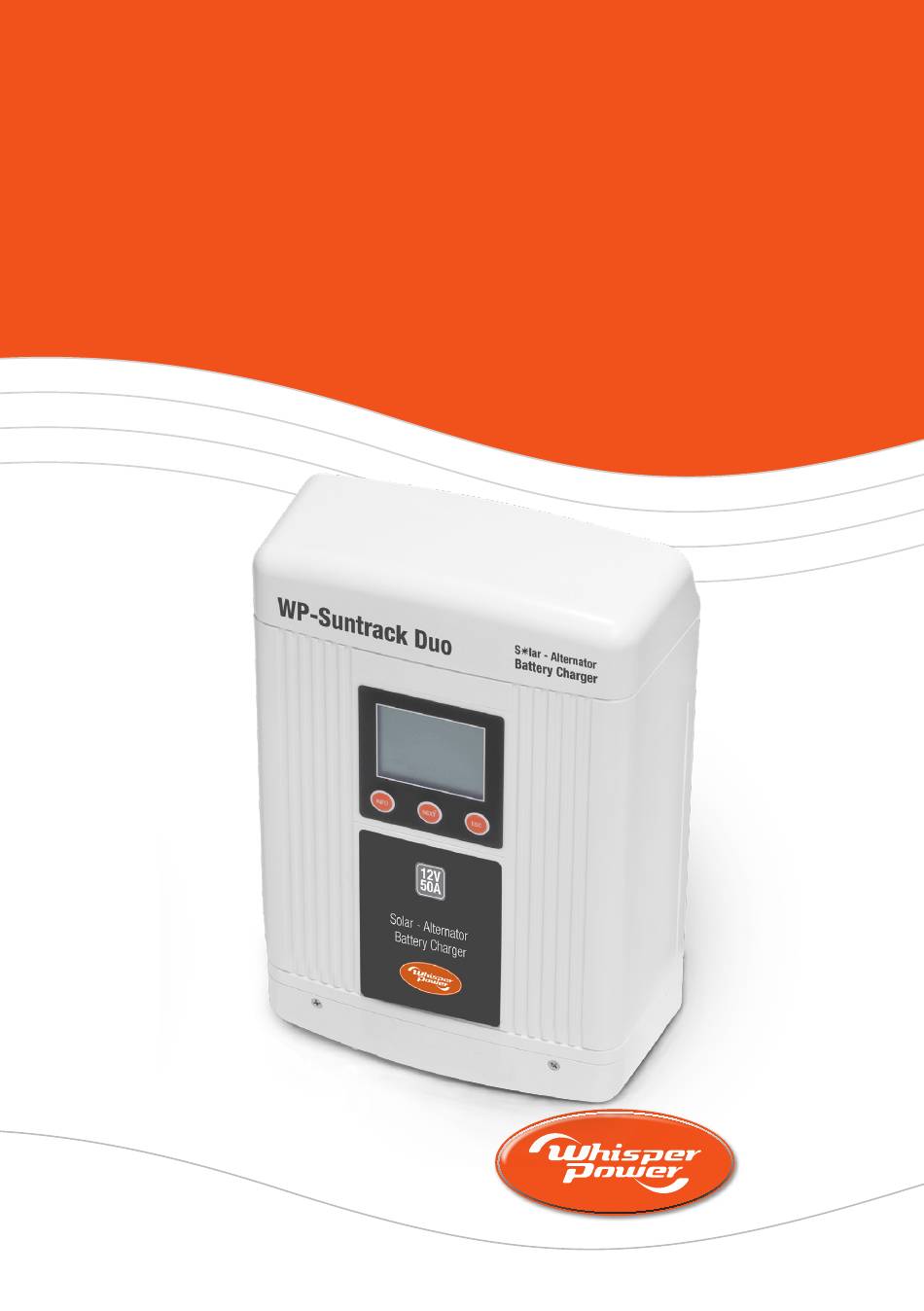

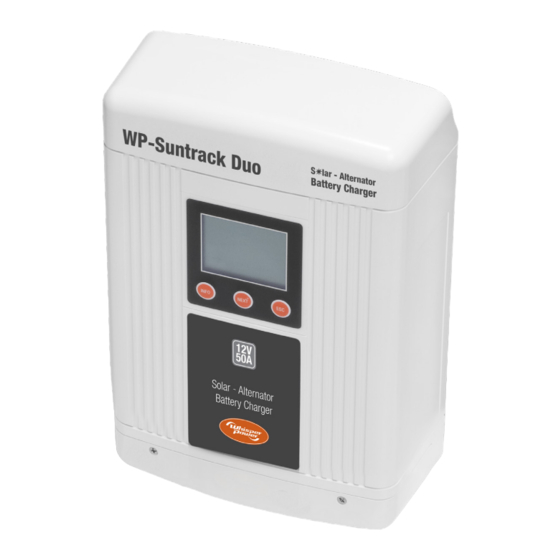

- Seite 1 USER MANUAL WP-Suntrack DUO Solar - Alternator Batterieladegerät 12 V / 50 A - 24 V / 30 A...
- Seite 3 DUO Solar - Lichtmaschinen-Ladegerät verwenden. Ein Missbrauch kann zur Beschädigung des Geräts führen und/oder Schäden oder schwere Verletzungen verursachen. Produktnummern Art. Nr. 60111430 - WP-Suntrack DUO Solar - Alternator Batterieladegerät 12 V / 50 A Art. Nr. 60111431 - WP-Suntrack DUO Solar - Alternator Batterieladegerät 24 V / 30 A Dokument-Bestellnummer...
-
Seite 4: Inhaltsverzeichnis
WhisperPower Suntrack DUO Solar - Alternator Batterieladegerät Inhalt 1. EINFÜHRUNG 2. PRODUKTBESCHREIBUNG 3. ERKLÄRUNG DES GERÄTES 4. INSTALLATION DES LADEGERÄTES 5. ANSCHLIESSEN DES LADEGERÄTES 6. BETRIEB DER EINHEIT 7. SPEZIFIKATIONEN 8. GARANTIE... - Seite 5 WhisperPower Suntrack DUO Solar - Alternator Batterieladegerät WICHTIGE SICHERHEITSINFORMATIONEN Dieser Abschnitt enthält wichtige Sicherheitshinweise für das WP-Suntrack DUO Solar - Lichtmaschinen- Batterieladegerät. Lesen Sie vor jedem Gebrauch des Geräts ALLE Anweisungen und Warnhinweise auf oder mit dem Gerät und alle entsprechenden Abschnitte dieses Handbuchs. Das Gerät enthält keine Teile, die vom Benutzer gewartet werden können.
- Seite 6 WhisperPower Suntrack DUO Solar - Alternator Batterieladegerät ACHTUNG: • Dieses Gerät ist nicht zur Verwendung durch Personen (einschließlich Kinder) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kenntnissen bestimmt, es sei denn, sie wurden von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt oder in die Verwendung des Geräts eingewiesen.
-
Seite 7: Einführung
WhisperPower Suntrack DUO Solar - Alternator Batterieladegerät 1. EINFÜHRUNG Vielen Dank für den Kauf des WP-Suntrack DUO Solar - Alternator Batterieladegerätes. Mit unserem hochmodernen, einfach zu bedienenden Design bietet Ihnen dieses Produkt einen zuverlässigen Service für die Bereitstellung eines mehrstufigen Batterieladegeräts mit mehreren Eingängen zum Aufladen der verschiedenen Arten von Batterien, die Sie entweder in Ihrem Haus, in Booten, Wohnmobilen, 4WD oder Nutzfahrzeugen installiert haben. -
Seite 8: Intelligente Ladung
WhisperPower Suntrack DUO Solar - Alternator Batterieladegerät Stufe 1 – Bulk- oder Boost-Ladung: Die Batterie wird mit dem vollen Nennausgangsstrom des Ladegeräts geladen, bis die Batterie ihre endgültige Ladespannung, die so genannte Absorptionsspannung, erreicht hat. In diesem Schritt werden etwa 80% der Batterie so schnell wie möglich wiedergewonnen. Stage 2 –... -
Seite 9: Batterieladegeräte Spannung
WhisperPower Suntrack DUO Solar - Alternator Batterieladegerät GEL, AGM, geflutete & Programm-Batterien Ladealgorithmus Batterieladegeräte Spannung Bulk/ Batterietyp Float (Note 1) Ausgleich WP-Suntrack DUO option 14.4V 13.7V N.A. 14.6V 13.6V N.A. Flooded 14.4V 13.3V 15.5V (Note 2) Lithium (Note 3) 13.9-14.6V (0.1V step) 13.5-14.2V (0.1V step) -
Seite 10: Epfohlene Batteriebankgrößen
Min 225Ah Min 250Ah Bulk/WP-Suntrack DUO option, WP-Suntrack DUO option(ABS)-Float Stufe Stromeinstellung Sobald der Bulk-/Absorptionsladestrom ausgewählt ist, kann die Option WP-Suntrack DUO - Float-Stufenstrom ausgewählt werden. Es wird empfohlen, 1/10 des Bulk-/Absorptionsladestroms als WP-Suntrack DUO-Option- Float-Strom-Einstellung zu wählen. WP-Suntrack DUO 24/30 Verfügbare Stromeinstellungen Bulk/Absorption(“h”... -
Seite 11: Lithiumbatterie Stromeinstellung
Wenn eine Gleichstromlast immer eingeschaltet und an die Batteriebank angeschlossen ist, wird ein höherer Absorptions-(ABS)-Float-Ladestrom empfohlen. Im Zweifelsfall ist die höchste verfügbare Stromeinstellung für den Batterieschutz zu verwenden. WP-Suntrack DUO verfügbare Lithium Ladespannungs- und Ladestromeinstellungen Lithiumspannung 13.9 – 14.6Vdc (0.1V step) Ladestrom (“h”... -
Seite 12: Installation Des Ladegerätes
WhisperPower Suntrack DUO Solar - Alternator Batterieladegerät 4. INSTALLATION DES LADEGERÄTES Montage des Ladegerätes: • Wählen Sie einen geeigneten Montageplatz • Für die Installation in Innenräumen sollte das Gerät vertikal (mit den Batterieklemmen nach unten) montiert werden. Dies bietet die beste thermische Leistung und den besten Tropfschutz. - Seite 13 WhisperPower Suntrack DUO Solar - Alternator Batterieladegerät Empfohlene Kabellänge, Größe und Absicherung: DC zu DC Anschluss Eingang Batteriekabel: Benötigte Länge & Durchmesser WP-Suntrack DUO eingestellt auf 2 bis 5 Meter (2) Bis zu 10 Meter (2) ≥ 10 Meter ≤ 30A Ausgang...
- Seite 14 WhisperPower Suntrack DUO Solar - Alternator Batterieladegerät Empfohlene Absicherung 50 amp (WP-Suntrack DUO 24/24-30) oder 70 A (WP-Suntrack DUO-12/12-50) Sicherung oder von der Alternator Batterie Stromkreisunterbrecher nicht mehr als 20 cm von der Quellbatterie entfernt BEACHTEN SIE: Automatisch zurücksetzbare Leistungsschalter sind nicht empfohlen.
-
Seite 15: Batterieverkabelung: Richtiges Anschliessen Der Batterie
WhisperPower Suntrack DUO Solar - Alternator Batterieladegerät Batterieverkabelung: Richtiges Anschliessen der Batterie GEL AGM Flooded Lithium Program 14.4 Auto Temp Mode POSITIVE WIRE NEGATIVE WIRE TEMPERATURE SENSOR CABLE REMOTE CABLE (SOLD (SOLD SEPARATELY) SEPARATELY) Hinweis: Dieses Diagramm dient nur als Referenz. Mit diesem Gerät werden keine Kabel, Sicherungen/Schutzschalter, Batterien oder Solarpaneele geliefert. -
Seite 16: Betrieb Des Gerätes
15.5V Eingangs-Batterie-System-Reset-Spannung < 7V < 7V (Hinweis C) WP-Suntrack DUO 2430: 30A Maximaler Eingangsstrom WP-Suntrack DUO 1250: 50A Hinweis A: Wenn die Batterie bei normalem Betrieb über CH3 geladen wird (nicht über die Zündung oder die Übersteuerungseinstellung), lädt das Ladegerät 3 Minuten lang, danach ruht es 5 Sekunden lang, um die Eingangsspannung zu überprüfen. - Seite 17 WhisperPower Suntrack DUO Solar - Alternator Batterieladegerät CH3-Spannung wieder auf 13,2V bei einem 12V-System oder 26,4V bei einem 24V-System zurückgeht. Hinweis B: Wenn das Gerät den Batterieladevorgang über das Zündstart-Terminal oder über die manuelle Überbrückung durch die Geräteeinstellung aktiviert hat, wird die Eingangsspannungsvorgabe reduziert. Es hat den gleichen Ladevorgang, jedoch mit einer niedrigen Startspannung, die auf >...
- Seite 18 WhisperPower Suntrack DUO Solar - Alternator Batterieladegerät Erklärung des Displays und der Funktionstasten bei normalem Betrieb Display Digital Display LCD mit Hiuntergrundbeleuchtung Digital Display Info: Ladezustand, Spannung, Momentane Spannung CH1, CH2 & CH3 Fault/Warning Fehlercode E01-E08, Warnung A01-02 CH3 > 12.0V (12V I/P System), > 24.0V (24V I/P System ohne Ladung vom ‘CH3’...
-
Seite 19: Digital-Display
WhisperPower Suntrack DUO Solar - Alternator Batterieladegerät normalen Anzeige zurückkehren. Wenn CH2 oder CH3 nicht angeschlossen ist, zeigt es 0V an. • Die Anzeige bleibt eingeschaltet, wenn entweder ein oder beide CH2- und CH3-Eingänge verfügbar sind. Die Anzeige schaltet sich aus, wenn CH2 oder CH3 nicht verfügbar ist. •... -
Seite 20: Tastenfunktionen
WhisperPower Suntrack DUO Solar - Alternator Batterieladegerät Tastenfunktionen • Drücken Sie während des normalen Ladevorgangs einmal, um die Anzeige zu ändern und die Spannung CH2 und CH3 anzuzeigen, und drücken Sie ein weiteres Mal, um zur normalen Anzeige zurückzukehren.. • Halten Sie während des normalen Ladevorgangs mehr als 3 Sekunden lang gedrückt, um das Menü zur Einstellung der Ladegerätefunktion aufzurufen. -
Seite 21: Erläuterung Der Batterietemperaturfunktion
WhisperPower Suntrack DUO Solar - Alternator Batterieladegerät Stufe nimmt die Batterie den maximalen Konstantstrom vom Ladegerät an. In der Absorptionsphase wird die Batteriespannung auf konstanter Spannung gehalten und der Ladestrom wird langsam reduziert. In der Float-Stufe erzeugt das Ladegerät kontinuierlich eine niedrigere konstante Float-Spannung, um die Batterie vollständig aufzuladen und in einem voll geladenen Zustand zu halten. -
Seite 22: Erläuterung Der Schutzfunktionen
WhisperPower Suntrack DUO Solar - Alternator Batterieladegerät Gerätetemperaturen (Lo, Nor, Hi) überschreibt. Wenn Sie Lithiumbatterien verwenden, lassen Sie die Temperatureinstellung “NOR” (Normal) und den Temperatursensor abgeklemmt. Einstellen oder Anzeigen der Ladegeräteinstellungen Befolgen Sie das Verfahren oder die Reihenfolge in Anhang A1 und A2 (siehe Rückseite dieses Handbuchs), um die Einstellung des Ladegeräts einzustellen oder anzuzeigen. - Seite 23 Batterieverpolung: Wenn eine umgekehrte Polarität an die Batteriebank angeschlossen wird, erscheint “Fehlercode E08” auf dem Display. Aufladen einer leeren Batterie: Das Ladegerät ist für das Laden von Batterien mit einer Klemmenspannung von mehr als 2,5Vdc ausgelegt. Das Wiederaufladen einer leeren Batterie erfordert äußerste Sorgfalt und Aufmerksamkeit. Es ist am besten, die Batterie mit kurzen, häufigen Zyklen und nicht mit einem langen, massiven Zyklus wieder aufzuladen.
- Seite 24 WhisperPower Suntrack DUO Solar - Alternator Batterieladegerät CH2 Abschaltung bei hoher Eingangsspannung Dies bedeutet, dass das Gerät erkannt hat, dass die Eingangsspannung der PV-Module über 48,0 V gestiegen ist. Dieser Fehler verschwindet, sobald die Eingangsspannung unter 44,0 V gefallen ist. Wenn Sie diesen Fehler haben: •...
-
Seite 25: Spezifikationen
WhisperPower Suntrack DUO Solar - Alternator Batterieladegerät 7. SPEZIFIKATIONEN Hinweis: Spezifikationen können sich ohne Ankündigung ändern. WP-SUNTRACK DUO - 50 A WP-SUNTRACK DUO - 30 A AUSGANG Ausgangsstrom (Maximum) 50 A 30 A Ausgangsspannung 12 V Nominal 24 V Nominal... -
Seite 26: Garantie
WhisperPower Suntrack DUO Solar - Alternator Batterieladegerät 8. GARANTIE Ein Jahr beschränkte Garantie Das Programm der beschränkten Garantie ist das einzige, das für diese Einheit gilt, und es legt alle Verantwortlichkeiten von WHISPERPOWER fest. Es gibt keine andere Garantie, als die hier beschriebene. Jegliche implizite Garantie der Marktgängigkeit oder der Eignung für einen bestimmten Zweck für dieses Gerät ist auf die Dauer dieser Garantie beschränkt. - Seite 27 WhisperPower Suntrack DUO Solar - Alternator Batterieladegerät...
- Seite 28 WhisperPower Suntrack DUO Solar - Alternator Batterieladegerät...
- Seite 29 WhisperPower Suntrack DUO Solar - Alternator Batterieladegerät...
- Seite 30 WhisperPower Suntrack DUO Solar - Alternator Batterieladegerät...
- Seite 31 WhisperPower Suntrack DUO Solar - Alternator Batterieladegerät...
- Seite 32 WhisperPower Suntrack DUO Solar - Alternator Batterieladegerät...
- Seite 33 WhisperPower GMBH Werner-von-Siemens-Strasse 16, 24837 Schleswig Deutschland Tel: +49 (0) 151 157 590 10 E-mail: kontakt@whisperpower.de Für mehr Informationen besuchen Sie www.whisperpower.de...
