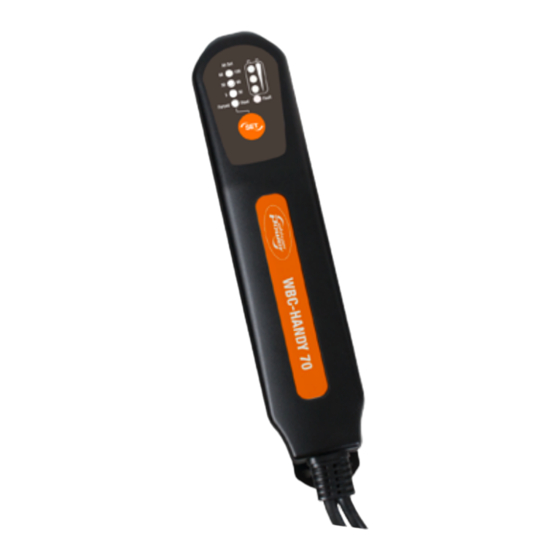

Whisper Power WBC-Handy 70 Bedienungsanleitung

BEDIENUNGSANLEITUNG
Batterielader
WBc-handy 70
Vollautomatischer Batterielader
für alle Arten von Bleisäurebatterien
Geeignet für PKWs, LKWs, Motorräder, Boote,
Wohnmobile, Wohnwagen usw.
Mit eingebautem Blinklicht
und Stromversorgung
für Bleisäurebatterien
von 1-150Ah
- Moderne 5-stufige Lademethode + Ladealgorithmus:
geeignet zum Laden von Nasszellen-, AGM- und GEL-Batterien,
zum perfekten Laden Ihrer Batterie.
- Selbstregulierender Temperaturausgleich für warme und
kalte Umgebungen, der einen Kaltstart im Winter gewährleistet
und vor einer Überlastung im Sommer schützt.
- Einfache Auswahl der Batteriegröße und Stromversorgungsfunktion,
die eine Ladung im Forced-Float-Modus ermöglicht.
- Ausgestattet mit Charging Status Interface (Ladezustandsanzeige),
die die Ladephase auf einen Blick anzeigt.
- Verpolungsschutz mit eingebautem Blinklicht, das beim
Anschluss des WBC-Ladegerätes im Dunkeln sehr hilfreich ist.
- In der Lieferung ist standardmäßig ein Dauerinstallations-Kit
für feste Installationen enthalten.
INHALTSVERZEICHNIS:
1 Einleitung
2 Inbetriebnahme
3 Anweisungen
4 Ladekurve
5 Sicherheit
6 Besondere Merkmale
7 Fehleranzeigen & Fehlersuche
8 Wartung
9 Zubehörteile
10 Technische Spezifikationen
11 CE-Konformitätserklärung des Herstellers
12 Herstellergarantie
• LESEN SIE SICH DIESE BEDIENUNGSANLEITUNG
BITTE SORGFÄLTIG DURCH, BEVOR SIE DEN
BATTERIELADER VERWENDEN
• BENUTzEN SIE BEIm UmGANG mIT BATTERIEN
EINE SCHUTzBRILLE.
1 EINLEITUNG
Wir danken Ihnen, dass Sie sich für ein professionelles Qualitätsprodukt von
WhisperPower entschieden haben. Dieser moderne und benutzerfreundliche
Batterielader optimiert die Leistungsstärke und Lebensdauer Ihrer Batterie.
Mit diesem intelligenten und vollautomatischen Batterielader können Sie alle
Arten von Bleisäurebatterien laden, einschließlich AGM- und GEL-Batterien
von 1 bis 150Ah*. Er kann auch zur Stromversorgung im Forced-Float-Modus
(13,7V) eingesetzt werden. Er ist mit einem automatischen Blinklicht ausges-
tattet, das sich automatisch einschaltet, wenn der Batterielader nicht an eine
Batterie angeschlossen ist.
Weitere Informationen über WhisperPower und unsere
Produkte erhalten Sie unter www.whisperpower.com.
*bei größeren Batterien von ungefähr 180Ah oder mehr kann der Ladevorgang
durch die Überladeschutz-Funktion unterbrochen werden.
2 INBETRIEBNAHME
1. Stecken Sie den AC-Netzstecker in
1.
eine Steckdose.
2. Schließen Sie die rote Klemme an den
2. Pluspol (+) und die schwarze Klemme an den
Minuspol (-) der Batterie an.
3. Wählen Sie einen Lademodus oder den Forced-
3.
Float-Modus (13,7V) aus, indem Sie den
Auswahlknopf drücken.
4. Ein grünes Licht neben dem Symbol "Batterie
voll" bedeutet, dass die Batterie vollständig
geladen ist und sich im Wartungsmodus befindet
120 300
60 120 (gilt nicht für den Forced-Float-Modus (13,7V)).
20 60
5. Nach dem Abschluss des Ladevorgangs schaltet
der Batterielader in einen Wartungsmodus, damit
die Batterie solange voll geladen ist, wie der Bat
terielader an das Netz angeschlossen ist.
6. Besondere Merkmale siehe Kapitel 6.
3 ANWEISUNGEN
1. Stecken Sie den AC-Netzstecker in eine Steckdose. Das Blinklicht vorne
auf dem Ladegerät schaltet sich automatisch ein, um Ihnen im Dunkeln
eine Hilfe zu sein.
2. Schließen Sie die rote Klemme an den Pluspol (+) der Batterie und die
schwarze Klemme an den Minuspol (-) der Batterie an.
3. Wählen Sie den für Ihre Batterie am besten geeigneten Modus aus (sehen
Sie sich in Zweifelsfällen das Handbuch der Batterie an), indem Sie den
Auswahlknopf drücken. In der linken Spalte können Sie zwischen 4 Modi
auswählen. Durch ein gelbes Licht wird der aktuell ausgewählte Lademodus
angezeigt (für den Forced-Float-Modus (13,7V) ist das Licht grün). Wenn
das rote Licht aufleuchtet, bedeutet dies "FEHLER" und zeigt einen falschen
Anschluss an die Batterie an (umgekehrte Polarität). Entfernen Sie die Klem-
men und schließen Sie diese erneut richtig an.
4. Ungefähr 3 Sekunden nach dem Anschluss der Batterie schaltet sich das
Blinklicht aus und ein LED-Licht (in der rechten Spalte) zeigt das Bat-
terieniveau an:
GRÜN - vollständig geladen
GELB - Laden
Gelb blinkend - Zeitbegrenzungsfehler
GELB - Laden (Leer/Niedrig)
ROT - FEHLER
Rot blinkend - Übertemp (über ≈50°C)
5. Wenn der Ladevorgang abgeschlossen ist, ziehen Sie den Netzstecker
heraus; entfernen Sie die Klemmen von der Batterie. Bewahren Sie das
Ladegerät in seiner Originaltasche auf, wenn es nicht benutzt wird.
6. Wenn Sie die Klemmen nach dem Ladevorgang an der Batterie und
den Netzstecker eingesteckt lassen, schaltet das Ladegerät automatisch
so lange in den Float-Wartungsmodus (13,7V), wie es an das Netz
angeschlossen ist.
7. Um den Ladevorgang zu stoppen oder zu unterbrechen,
müssen Sie nur den Netzstecker aus der Steckdose ziehen.
WhisperPower BV Kelvinlaan 82, 9207 JB Drachten, Niederlande, Tel: +31 (0) 512 571 550, Fax: +31 (0) 512 571 599, info@whisperpower.com, www.whisperpower.com
4 LADEKURVE
Referenzladezeit (Stunden) in Bezug auf 85 % Kapazität. Die Zeit weicht
bei unterschiedlichen Batterien und unter unterschiedlichen Bedingungen
ab. 25Ah: 5 Std. 75Ah: 9 Std. 100Ah: 16 Std. 150Ah: 24 Std. Anmerkung:
Wenn der Batterielader nach Schritt 5 noch angeschlossen ist, ist er darauf
programmiert, dass er nach 7 Tagen bei Schritt 0 beginnend erneut startet,
um die Batterie wieder aufzuladen.
5 SICHERHEIT
- Dieser Batterielader ist darauf ausgerichtet, 12V-Bleisäurebatterien
zu laden oder als Stromversorgung im Forced-Float-Modus (13,7V)
zu dienen. Verwenden Sie ihn nicht für andere Zwecke oder mit anderen
Batterietypen.
- Versuchen Sie nicht, nicht wieder aufladbare Batterien
wieder aufzuladen.
- Setzen Sie den Batterielader nicht ein, wenn sein Gehäuse,
die Terminals, Klemmen oder Kabel beschädigt sind.
- Wenn das Netzkabel beschädigt ist, muss es vom Hersteller,
seinem Kundendienstler oder einer vergleichbar qualifizierten
Person ausgetauscht werden, um Gefahren zu vermeiden.
- Verwenden Sie im Umgang mit den Batterien bzw. wenn Sie diese an-
schließen oder abklemmen eine Schutzbrille.
- Batteriesäure ist ätzend. Wenn Ihre Haut oder Ihre Augen damit in
Kontakt kommen - mit viel kaltem Wasser ausspülen und unverzüglich
einen Arzt aufsuchen.
- Während des Ladevorgangs kann eine Batterie explosive Gase
abgeben. Achten Sie darauf, dass es in der Nähe keine Funken
oder offene Flammen gibt und sorgen Sie für eine gute Belüftung.
- Laden Sie niemals eine Batterie, die gefroren ist.
- Stellen Sie das Ladegerät nicht oben auf die Batterie.
- Decken Sie das Ladegerät nicht ab.
- Das Ladegerät ist vor Überhitzung geschützt. Wenn die Umgebungstem-
peratur zu hoch ist, wird der Ladestrom verringert.
