Well-contact Plus
01582-01587
01582 - Appareil de commande domotique à quatre boutons et actionneur
pour 1 store avec orientation des lamelles avec sortie à relais inverseur pour
moteur cos ø 0,6 2 A 120-240 V~ 50/60 Hz, localisation dans l'obscurité par
leds RGB avec réglage de l'intensité, à compléter avec des demi-touches
interchangeables de 1 ou 2 modules Eikon, Arké ou Plana - 2 modules.
01587 - Appareil de commande domotique à six boutons et actionneur pour 1
store avec orientation des lamelles avec sortie à relais inverseur pour moteur
cos ø 0,6 2 A 120-240 V~ 50/60 Hz, localisation dans l'obscurité par leds RGB
avec réglage de l'intensité, à compléter avec des demi-touches interchan-
geables de 1 ou 2 modules Eikon, Arké ou Plana - 3 modules.
Le dispositif est équipé de boutons indépendants qui peuvent être utilisés pour les commandes
de ON/OFF, contrôle des stores et réglage de l'éclairage. Comprend un actionneur pour la
commande des stores et des lamelles ; présente également des leds RGB dont la couleur
est configurable.
CARACTÉRISTIQUES.
• Tension nominale d'alimentation BUS : 30 Vcc SELV
• Absorption du bus : 25 mA
• LED rouge et bouton de configuration
• Sortie à relais pour la commande des stores et des lamelles
• Température de fonctionnement : -5 °C ÷ +45 °C (usage intérieur)
• Indice de protection : IP20
• Art. 01582 :
- 4 boutons indépendants
- 4 leds RGB avec couleur configurable
• Art. 01587 :
- 6 boutons indépendants
- 6 leds RGB avec couleur configurable
CHARGES COMMANDÉES
- Moteurs cos ø 0,6 : 2 A (100 000 cycles) à 120-240 V
FONCTIONNEMENT.
Le dispositif peut fonctionner selon les deux modalités suivantes :
• Fonctions avec boutons indépendants :
- Envoi des commandes ON, OFF, ON temporisé et forçage
- Switch ON et OFF en montée et en descente
- Rappel du scénario en appuyant rapidement sur le bouton, rappel d'un deuxième scénario
ou mémorisation du scénario en gardant le doigt sur le bouton
- Envoi d'une ou de deux valeurs en appuyant rapidement ou en gardant le doigt sur le
bouton
- Commande store
- Commande variateur
- Toggle
• Fonctions pouvant être réalisées par les touches avec 2 canaux associés :
- Switch ON et OFF
- Commande variateur
- Commande stores
Pour ces trois fonctions, il est possible d'inverser le sens des commandes.
Pour les leds RGB, il est possible de définir :
- La couleur de chaque led à partir d'une liste ou en configurant les coordonnées RGB à
travers le logiciel ETS
- La luminosité ou le clignotement, toujours à travers le logiciel ETS
La sortie du store peut être utilisée selon les deux modalités suivantes :
• Store :
- Possibilité de définir le temps d'actionnement du store
- Réglage du retard à l'actionnement de la commande reçue
- Réglage et lecture via bus de la hauteur du store
- Réglage de la hauteur maximum et minimum du store
- Possibilité de gérer les alarmes pluie, vent, verglas et verrouillage provenant du bus
- Possibilité d'amener la hauteur du store à sa valeur maximale ou minimale à travers un
message d'un seul bit
- Possibilité d'amener la hauteur du store à la limite supérieure ou inférieure (les limites se
configurent à travers un paramètre) à travers un message d'un seul bit
- Possibilité de régler l'envoi du message après avoir atteint le fin de course supérieur et
inférieur du store
- Mémorisation et rappel scénario
- Possibilité de régler la hauteur du store sélectionné sur ETS à travers un message d'1 bit
- Possibilité de définir le comportement au power-up et au power-down
• Store et lamelles (en plus des fonctions prévues et préalablement décrites pour le
store, les fonctions suivantes de gestion des lamelles sont disponibles) :
- Réglage temps de rotation, durée de l'impulsion et temps d'inversion des lamelles
- Réglage inclinaison des lamelles en fin d'actionnement du store
- Possibilité de définir et de lire via bus l'inclinaison des lamelles
- Possibilité de mémoriser et de rappeler l'inclinaison des lamelles à travers un scénario
49401159A0 02 1805
~
.

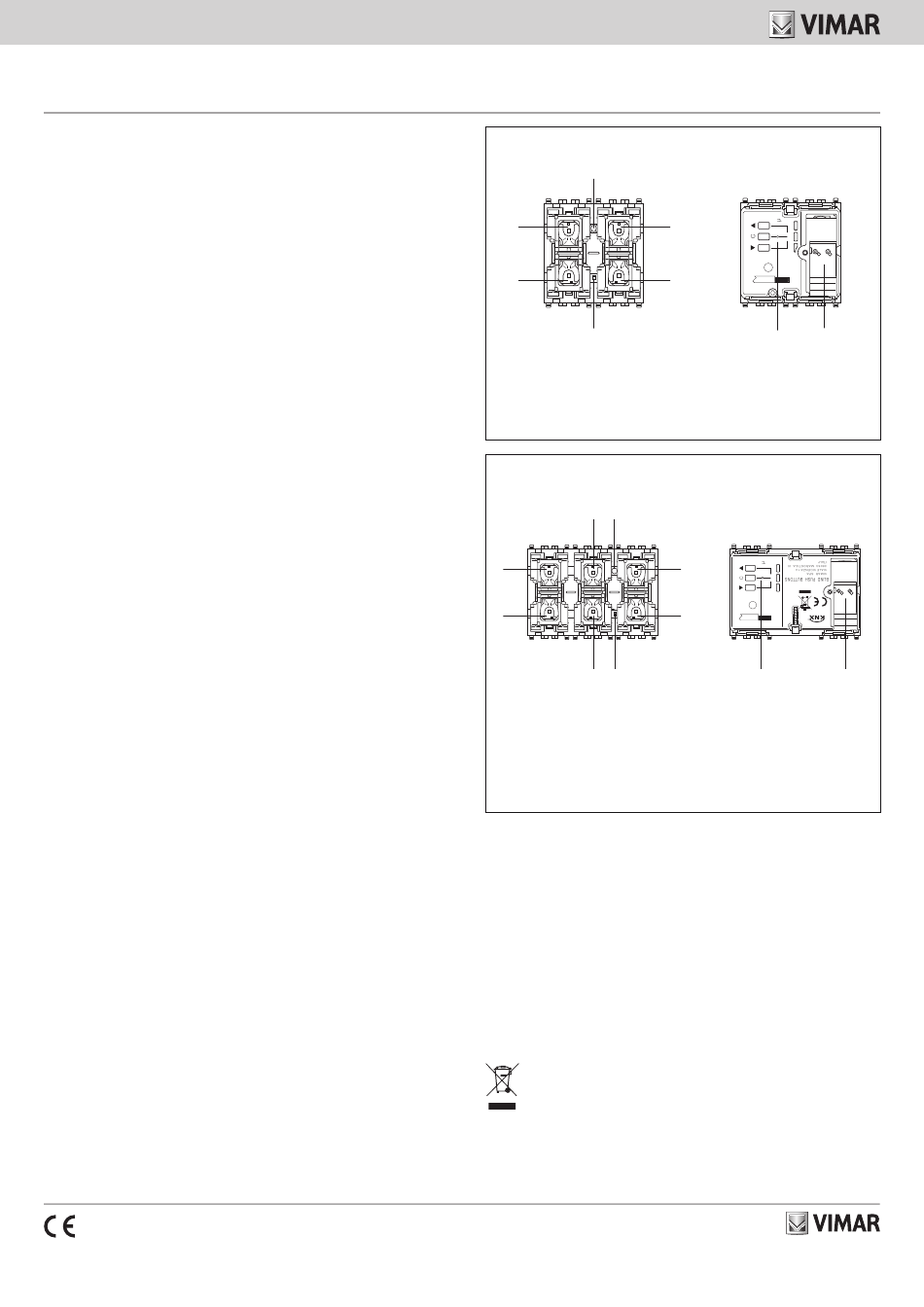

01582 - VUES DE FACE ET ARRIÈRE
Bouton de configuration
A
B
Led
Légende :
A : Bouton 1
B : Bouton 2
C : Bouton 3
D : Bouton 4
01587 - VUES DE FACE ET ARRIÈRE
Bouton de
C
configuration
A
B
D
Led
Légende :
A : Bouton 1
B : Bouton 2
C : Bouton 3
D : Bouton 4
E : Bouton 5
F : Bouton 6
- Possibilité de régler la hauteur du store et l'inclinaison des lamelles sélectionnées sur ETS
à travers un message d'1 bit
- Possibilité de forcer la sortie
CONFIGURATION.
Le dispositif, l'adresse physique, les paramètres doivent être configurés avec le logiciel ETS.
Tous les databank ETS à jour peuvent être téléchargés dans la section « Logiciel » du site
www.vimar.com.
CONSIGNES D'INSTALLATION
L'installation doit être confiée à des techniciens qualifiés et exécutée conformément aux dispo-
sitions qui régissent l'installation du matériel électrique en vigueur dans le pays concerné. Le
circuit d'alimentation de la sortie à relais doit être protégé contre les surcharges par un dispo-
sitif, un fusible ou un interrupteur automatique, avec courant nominal ne dépassant pas 10 A.
CONFORMITÉ AUX NORMES.
Directive BT Directive CEM. Normes EN 60669-2-5, EN 50491.
DEEE - Informations destinées aux utilisateurs
Le symbole du caisson barre, la ou il est reporte sur l'appareil ou l'emballage, indi-
que que le produit en fin de vie doit etre collecte separement des autres dechets. Au
terme de la duree de vie du produit, l'utilisateur devra se charger de le remettre a un
centre de collecte separee ou bien au revendeur lors de l'achat d'un nouveau produ-
it. Il est possible de remettre gratuitement, sans obligation d'achat, les produits a eli-
miner de dimensions inferieures a 25 cm aux revendeurs dont la surface de vente est
d'au moins 400 m
2
. La collecte separee appropriee pour l'envoi successif de l'appareil
en fin de vie au recyclage, au traitement et a l'elimination dans le respect de l'envi-
ronnement contribue a eviter les effets negatifs sur l'environnement et sur la sante et
favorise le reemploi et/ou le recyclage des materiaux dont l'appareil est compose.
C
KNX
–
+
120-240V~ 50/60 Hz
M
2A
6 mm
D
Relais
Bornes
stores
BUS 30 V
lamelles
E
KNX
–
120-240V~ 50/60 Hz
M
2A
F
6 mm
Relais
Bornes
stores
BUS 30 V
lamelles
Viale Vicenza, 14
36063 Marostica VI - Italy
www.vimar.com
+
