REMARQUES
1. Si vous avez des doutes quant à la manière de
brancher le four, consulter un technicien qualifié.
2. Ni le fabricant ni le distributeur ne peuvent être
tenus pour responsable des dommages causés
au four ou des blessures personnelles qui
résulteraient de l'inobservation des consignes
de branchement électrique.

INSTALLATION

ATTENTION: Gardez toujours la feuille d'avertissements (EXPLICATIONS ET AVERTISSEMENTS
SPÉCIAUX) à proximité de votre four à titre d'information.
1) Retirez tous les matériaux d'emballage qui se
trouvent à l'intérieur de la cavité du four. Retirez
également le film bleu de protection qui est
posé sur les parois extérieures du four.
2) Vérifiez soigneusement que le four ne présente
aucun signe d'endommagement.
3) Posez le four sur une surface horizontale et
plate et suffisament solide pour supporter le
poids du four et également celui des aliments
les plus lourds que vous avez l'intention d'y
cuire.
4) S'assurer qu'un espace libre minimum de 25
cm est prévu au-dessus du four:
5) Branchez la fiche du cordond'alimentation dans
une prise murale standard (avec prise de terre).
6) Il est possible d'installer ensemble deux fours de
modèle identique en les disposant l'un au-dessus
de l'autre. Pour cela, procédez comme suit.
6-1) Fixez le four A et placez le four B sur le four A,
comme le montre la figure A.
6-2) Retirez la vis unique (a) qui maintient la platine
de fixation A à l'arrière du four A puis déposez
la platine A.
6-3) Retirez la vis unique (b) posée à l'arrière du
four B, comme le montre l'illustration A.
6-4) Fixez la platine A à l'arrière du four B au
moyen de la vis (b), comme le montre
l'illustration A.
6-5) Fixez la platine A à l'arrière du four A au moyen
de la vis (a), comme le montre l'illustration A.

ACCESSOIRES

Assurez-vous que les accessoires suivants sont contenus dans l'emballage:
• Mode d'emploi
• Feuille d'avertissement (EXPLICATIONS ET AVERTISSEMENTS SPÉCIAUX) : Code de la pièce
TCAUHA257WRR0 et TCAUHA403WRRZ)
REMARQUES:
• Lorsque vous passez une commande d'accessoires, veuillez mentionner au revendeur ou au service
d'entretien agréé par SHARP ces d'informations: nom des pièces et nom du modèle.
• La désignation du modèle est imprimée sur la porte du four à micro-ondes.
3. Des gouttes d'eau peuvent se former sur les
6-6) Retirez la vis (a) qui maintient la platine de
6-7) Replacez la vis (a) dans sa position d'origine.
6-8) Retirez la vis (c) du four A.
6-9) Retirez la vis (d) du four B.
6-10)Retournez
ATTENTION:
Dans le cas où deux fours sont installés l'un sur
l'autre:
1) Utilisez les deux platines de fixation pour
25 cm
2) Assurez-vous que les cordons d'alimentation
3) Ne placez pas un troisième four sur les deux
4) Ne perdez pas les vis que vous retirez.
Platine de
fixation A
Vis (b)
Vis (a)
14/F-
3
parois de la cavité du four, autour des joints et
des portées d'étanchéité. Cela ne traduit pas un
défaut de fonctionnement ni des fuites de micro-
ondes.
fixation B au panneau arrière du four B. Cela
fait, déposez la platine de fixation B du four B,
comme le montre l'illustration A.
la platine
précédemment retirée et au moyen des vis (c)
et (d) également retirées, installez la platine
de fixation B, comme le montre la figure A.
maintenir les deux fours.
ne sont pas coincés entre les deux fours.
premiers.
Vis (a)
Four A Panneau arrière

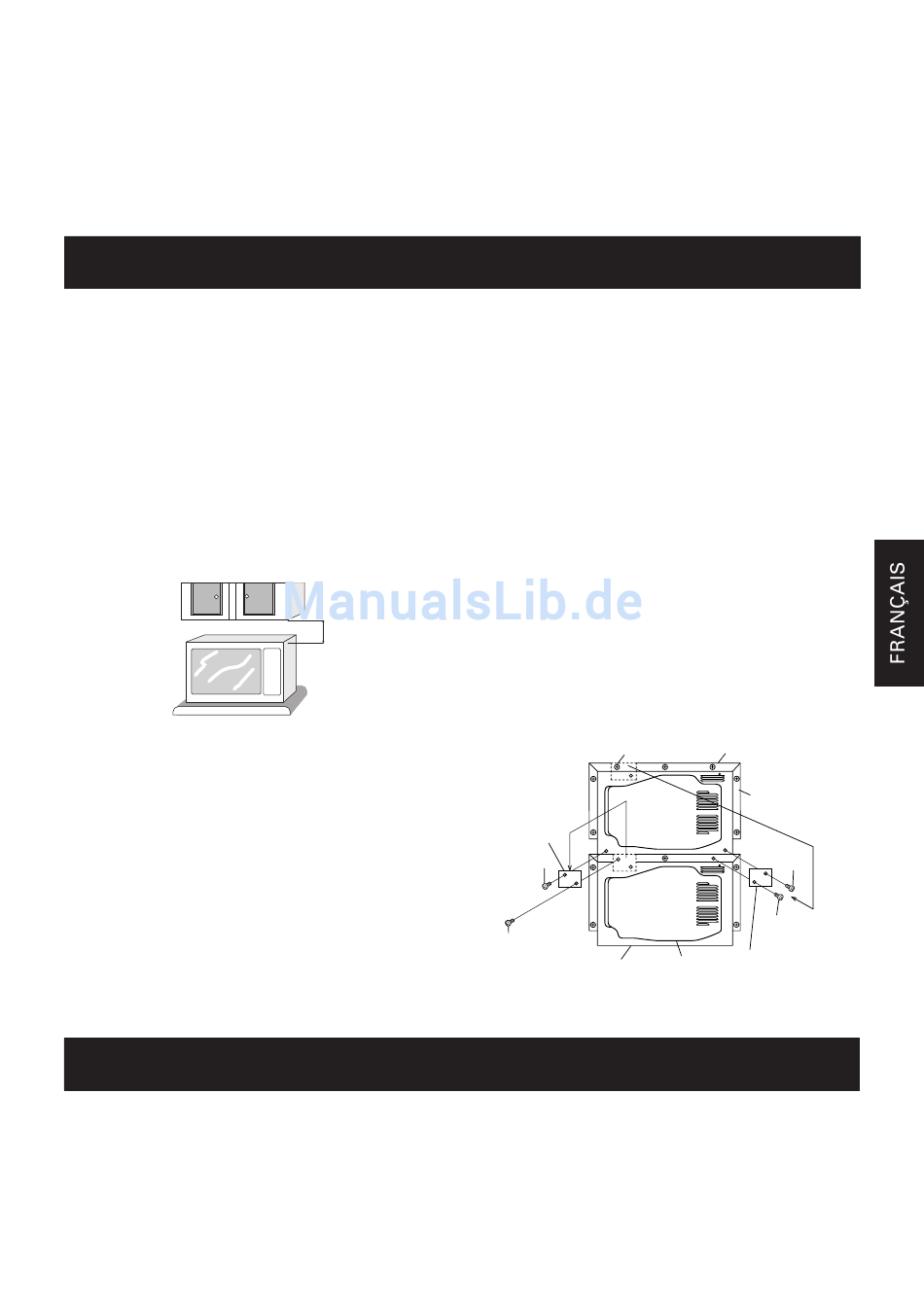

Figure A: Installation de deux fours
de fixation B
Four B
Panneau arrière
Vis (d)
Vis (c)
Platine de fixation B
