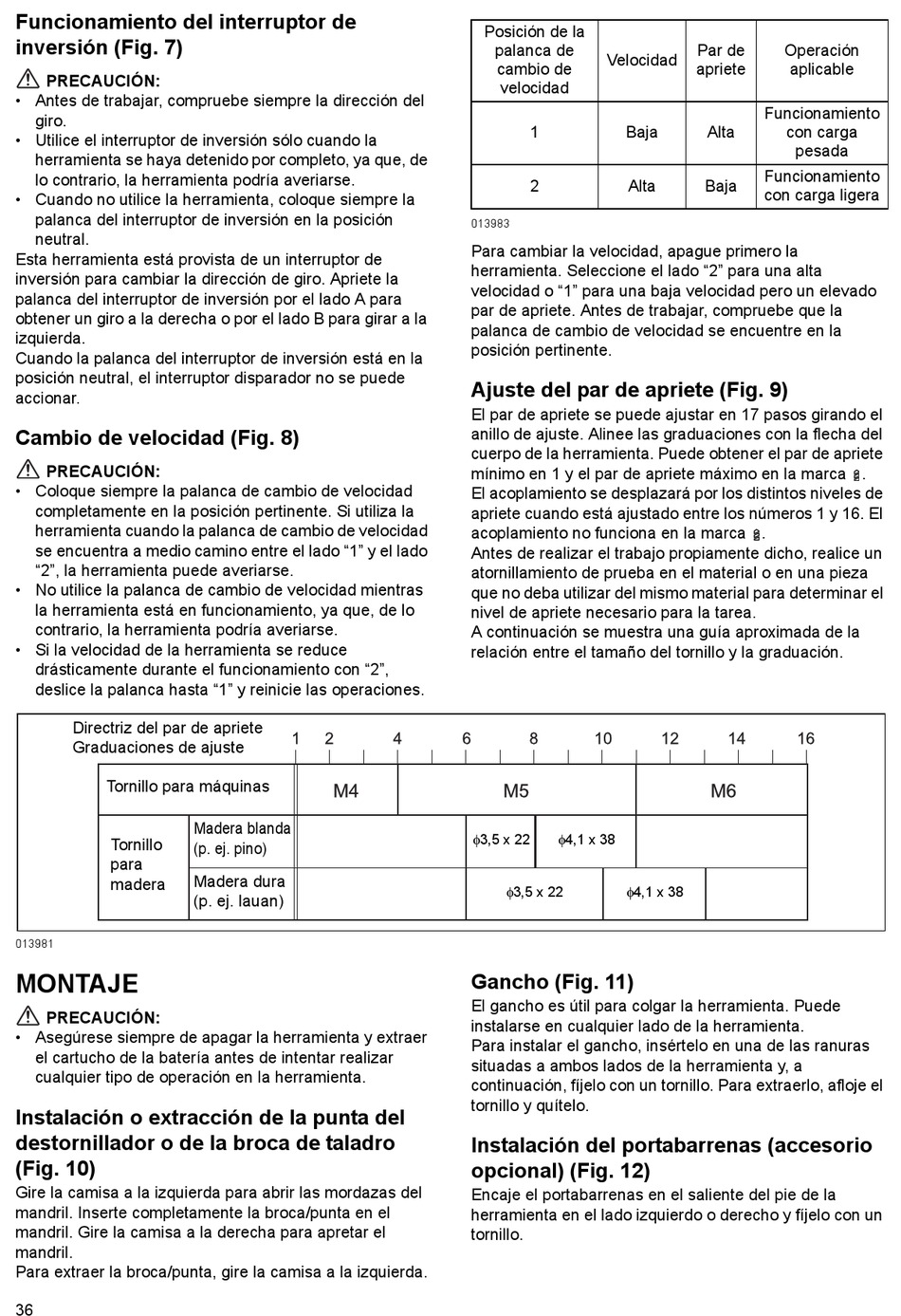

Funcionamiento del interruptor de
inversión (Fig. 7)
PRECAUCIÓN:
• Antes de trabajar, compruebe siempre la dirección del
giro.
• Utilice el interruptor de inversión sólo cuando la
herramienta se haya detenido por completo, ya que, de
lo contrario, la herramienta podría averiarse.
• Cuando no utilice la herramienta, coloque siempre la
palanca del interruptor de inversión en la posición
neutral.
Esta herramienta está provista de un interruptor de
inversión para cambiar la dirección de giro. Apriete la
palanca del interruptor de inversión por el lado A para
obtener un giro a la derecha o por el lado B para girar a la
izquierda.
Cuando la palanca del interruptor de inversión está en la
posición neutral, el interruptor disparador no se puede
accionar.
Cambio de velocidad (Fig. 8)
PRECAUCIÓN:
• Coloque siempre la palanca de cambio de velocidad
completamente en la posición pertinente. Si utiliza la
herramienta cuando la palanca de cambio de velocidad
se encuentra a medio camino entre el lado "1" y el lado
"2", la herramienta puede averiarse.
• No utilice la palanca de cambio de velocidad mientras
la herramienta está en funcionamiento, ya que, de lo
contrario, la herramienta podría averiarse.
• Si la velocidad de la herramienta se reduce
drásticamente durante el funcionamiento con "2",
deslice la palanca hasta "1" y reinicie las operaciones.
Directriz del par de apriete
Graduaciones de ajuste
Tornillo para máquinas
Tornillo
para
madera
013981

MONTAJE

PRECAUCIÓN:
• Asegúrese siempre de apagar la herramienta y extraer
el cartucho de la batería antes de intentar realizar
cualquier tipo de operación en la herramienta.
Instalación o extracción de la punta del
destornillador o de la broca de taladro
(Fig. 10)
Gire la camisa a la izquierda para abrir las mordazas del
mandril. Inserte completamente la broca/punta en el
mandril. Gire la camisa a la derecha para apretar el
mandril.
Para extraer la broca/punta, gire la camisa a la izquierda.
36
Madera blanda
(p. ej. pino)
Madera dura
(p. ej. lauan)
Posición de la
palanca de
Velocidad
cambio de
velocidad
1 Baja
2 Alta
013983
Para cambiar la velocidad, apague primero la
herramienta. Seleccione el lado "2" para una alta
velocidad o "1" para una baja velocidad pero un elevado
par de apriete. Antes de trabajar, compruebe que la
palanca de cambio de velocidad se encuentre en la
posición pertinente.
Ajuste del par de apriete (Fig. 9)
El par de apriete se puede ajustar en 17 pasos girando el
anillo de ajuste. Alinee las graduaciones con la flecha del
cuerpo de la herramienta. Puede obtener el par de apriete
mínimo en 1 y el par de apriete máximo en la marca .
El acoplamiento se desplazará por los distintos niveles de
apriete cuando está ajustado entre los números 1 y 16. El
acoplamiento no funciona en la marca .
Antes de realizar el trabajo propiamente dicho, realice un
atornillamiento de prueba en el material o en una pieza
que no deba utilizar del mismo material para determinar el
nivel de apriete necesario para la tarea.
A continuación se muestra una guía aproximada de la
relación entre el tamaño del tornillo y la graduación.
4,1 x 38
3,5 x 22
3,5 x 22 4,1 x 38
Gancho (Fig. 11)
El gancho es útil para colgar la herramienta. Puede
instalarse en cualquier lado de la herramienta.
Para instalar el gancho, insértelo en una de las ranuras
situadas a ambos lados de la herramienta y, a
continuación, fíjelo con un tornillo. Para extraerlo, afloje el
tornillo y quítelo.
Instalación del portabarrenas (accesorio
opcional) (Fig. 12)
Encaje el portabarrenas en el saliente del pie de la
herramienta en el lado izquierdo o derecho y fíjelo con un
tornillo.
Par de Operación
apriete aplicable
Funcionamiento
Alta con carga
pesada
Funcionamiento
Baja
con carga ligera
