Bauanleitung
Loire
individuelle HiFi Lösungen
info@lautsprechershop.de
Tel.: +49 721-97037 24
Fax: +49 721-97037 25
www.lautsprechershop.de
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Strassacker Loire Serie
Inhaltszusammenfassung für Strassacker Loire Serie
-
Seite 1: Inhaltsverzeichnis
Bauanleitung Loire Lautsprecherbeschreibung ....................... 2 Technische Daten Loire-Monitor ...................... 5 Lautsprecherchassis ....................... 5 Zubehör ..........................5 Technische Daten Loire-Sub ......................6 Lautsprecherchassis ....................... 6 Zubehör ..........................6 Frequenzgänge und Messungen Loire-Monitor ................7 Frequenzgänge und Messungen Loire XL ..................10 Technische Zeichnung und Stückliste Loire-Monitor .............. -
Seite 2: Lautsprecherbeschreibung

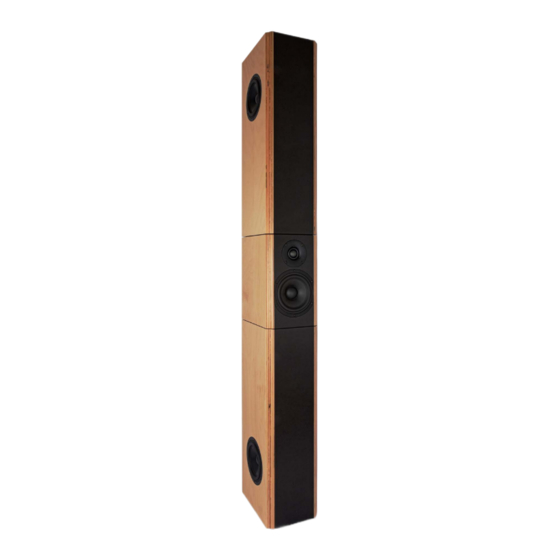

- 2 - Lautsprecherbeschreibung Bei der Loire-Serie arbeiten alle Komponenten mit einem geschlossenen Gehäuse. Das Impulsverhalten dieser Bauform ist hervorragend und somit Stärke Loire, Genauigkeit Musikwiedergabe. Das System besteht aus zwei Komponenten, dem Monitor als Basis und dem optionalen Subwoofer. Der Subwoofer kann bei großen Räumen auch zweimal pro Seite gebaut werden und sorgt in dieser Konfiguration für ausreichend Tieftonpegel. - Seite 3 - 3 - Gehäusekonstruktion Der Monitor ist mit nur 13 Litern Volumen ein kleiner Regallautsprecher. Wie schon am Anfang erwähnt, ist es eine geschlossene Gehäusekonstruktion die auch im Mitteltonbereich die Impulsantwort verbessert. Aus optischen Gründen sind die Seitenteile aus Multiplex gefer- tigt.
- Seite 4 - 4 - der Bauteile können die Anschlussdrähte miteinander verlötet werden. In den Bildern mit dem grünen Rahmen sind links das Schaltbild und rechts der Aufbau der Frequenzweiche (Hochtonzweig) auf Holz zu sehen. In der Abbildung zu erkennen ist der 3,3 µF Clarity Cap Kondensa- tor vor dem Hochtöner in Reihe.
-
Seite 5: Technische Daten Loire-Monitor
Bauanleitung Seite Technische Daten Technische Daten Loire-Monitor Nennimpedanz: 8 Ohm Impedanzminimum: 6,4 Ohm bei 250 Hz Nennbelastbarkeit: 80 Watt Musikbelastbarkeit: 140 Watt Empfindlichkeit (2,83 V / 1 m): 83 dB Gehäusemaße (H x B x T): 350 x 216 x 300 mm Gehäusevolumen Top: 13 Liter (3,12 x 1,66 x 2,62 dm) Frequenzbereich (-8 dB):... -
Seite 6: Technische Daten Loire-Sub
Bauanleitung Seite Technische Daten Technische Daten Loire-Sub Nennimpedanz: 4 Ohm Impedanzminimum: 3,6 Ohm bei 150 Hz Nennbelastbarkeit: 240 Watt Musikbelastbarkeit: 480 Watt Empfindlichkeit (2,83 V / 1 m): 84 dB Gehäusemaße Bass (H x B x T): 750 x 216 x 300 mm Gehäusevolumen Bass: 27 Liter (2 x 7,12 dm x 0,735 dm x 2,62 dm) Frequenzbereich (-8 dB):... -
Seite 7: Frequenzgänge Und Messungen Loire-Monitor
Bauanleitung Seite Technische Daten Frequenzgänge und Messungen Loire-Monitor Loire-Monitor Frequenzgang auf Achse Summe = Blau Hochtonzweig = Grün Tieftonzweig = Loire-Monitor Frequenzgang unter Winkel 0° = Blau 15° = Grün 30° = 45° = Violett Copyright © Iris Straßacker, Karlsruhe 2015... - Seite 8 Bauanleitung Seite Technische Daten Loire-Monitor Impedanz-Frequenzgang ohne Impedanzkorrektur = Blau mit Impedanzkorrektur = Loire-Monitor Wasserfallspektrum Copyright © Iris Straßacker, Karlsruhe 2015...
- Seite 9 Bauanleitung Seite Technische Daten Loire-Monitor Klirrfaktor-Frequenzgänge 85 dB mittlerem Schalldruckpegel K2 = Blau K3 = K5 = Grün Loire-Monitor Klirrfaktor-Frequenzgänge 85 dB mittlerem Schalldruckpegel K2 = Blau K3 = K5 = Grün Copyright © Iris Straßacker, Karlsruhe 2015...
-
Seite 10: Frequenzgänge Und Messungen Loire Xl
Bauanleitung Seite Technische Daten Frequenzgänge und Messungen Loire XL Loire XL Frequenzgang auf Achse Summe = Blau Hochtonzweig = Grün Mitteltonzweig = Violett Tieftonzweig = Loire XL Frequenzgang unter Winkel 0° = Blau 15° = Grün 30° = 45° = Violett Copyright ©... - Seite 11 Bauanleitung Seite Technische Daten Loire XL Impedanz-Frequenzgang ohne Impedanzkorrektur = Blau mit Impedanzkorrektur = Loire XL Wasserfallspektrum Copyright © Iris Straßacker, Karlsruhe 2015...
- Seite 12 Bauanleitung Seite Technische Daten Loire XL Klirrfaktor-Frequenzgänge 85 dB mittlerem Schalldruckpegel K2 = Blau K3 = K5 = Grün Loire XL Klirrfaktor-Frequenzgänge 95 dB mittlerem Schalldruckpegel K2 = Blau K3 = K5 = Grün Copyright © Iris Straßacker, Karlsruhe 2015...
-
Seite 13: Technische Zeichnung Und Stückliste Loire-Monitor
Bauanleitung Seite Technische Daten Technische Zeichnung und Stückliste Loire-Monitor Copyright © Iris Straßacker, Karlsruhe 2015... -
Seite 14: Technische Zeichnung Und Stückliste Loire Xl
Bauanleitung Seite Aufbauanleitung Technische Zeichnung und Stückliste Loire XL Teil Name Anzahl Abmessung in mm Loire Bass Versteifung 712 x 262 x 19 Loire Bass Rückwand 712 x 166 x 19 Loire Boden 261 x 166 x 19 Loire Bass Front 750 x 166 x 19 Loire Front 350 x 166 x 19... -
Seite 15: Technische Zeichnung Und Stückliste Loire Xxl
Bauanleitung Seite Aufbauanleitung Technische Zeichnung und Stückliste Loire XXL Teil Name Anzahl Abmessung in mm Loire Bass Versteifung 712 x 262 x 19 Loire Bass Rückwand 712 x 166 x 19 Loire Boden 261 x 166 x 19 Loire Bass Front 750 x 166 x 19 Loire Front 350 x 166 x 19... -
Seite 16: Aufbauanleitung Loire-Monitor
Bauanleitung Seite Aufbauanleitung Aufbauanleitung Loire-Monitor Der Aufbau vom Loire-Monitor ist sehr einfach. Sie benötigen für die Montage lediglich: den Holzzuschnitt aus der Stückliste oder den Holzbausatz von WOODSOUND Holzkaltleim (Holzkaltleim D3 oder D4) eine Stichsäge (und eine Fräse) ... - Seite 17 Bauanleitung Seite Aufbauanleitung Schritt 4 Den zweiten Boden anpassen und einkle- ben. Schritt 5 Die Front ausrichten und einkleben. Schritt 6 Das zweite Seitenteil ausrichten und ein- kleben. Positionierung und Art der An- schlüsse sind individuell zu bestimmen. Copyright © Iris Straßacker, Karlsruhe 2015...
- Seite 18 Bauanleitung Seite Aufbauanleitung Schritt 7 Das Gehäuse kann jetzt mit einem Lack oder Furnier vollendet werden. Wir haben bei unserem Prototyp die Böden, die Rückwand und die Front aus schwarzem MDF und die Seitenteile aus Multiplex ge- fertigt. Nach dem Zusammenbauen haben wir den Korpus nur mit Klarlack behandelt.
-
Seite 19: Aufbauanleitung Loire-Sub
Bauanleitung Seite Aufbauanleitung Aufbauanleitung Loire-Sub Der Aufbau vom Loire-Sub ist sehr einfach. Sie benötigen für die Montage lediglich: den Holzzuschnitt aus der Stückliste Holzkaltleim (Holzkaltleim D3 oder D4) eine Stichsäge (und eine Fräse) einen Lötkolben unseren Bausatz Loire Wir zeigen Ihnen Schritt für Schritt, wie einfach die Loire zusammengebaut werden kann. - Seite 20 Bauanleitung Seite Aufbauanleitung Schritt 4 Den zweiten Boden anpassen und einkleben. Schritt 5 Das zweite Seitenteil anpassen und einkle- ben. Schritt 6 Das Gehäuse aufrichten. Copyright © Iris Straßacker, Karlsruhe 2015...
- Seite 21 Bauanleitung Seite Aufbauanleitung Schritt 7 Die Versteifung anpassen und einkleben. Schritt 8 Die Front einpassen und festkleben. Copyright © Iris Straßacker, Karlsruhe 2015...
- Seite 22 Bauanleitung Seite Aufbauanleitung Schritt 9 Das Gehäuse kann jetzt mit einem Lack oder Furnier vollendet werden. Wir haben bei un- serem Prototyp die Böden, die Rückwand und die Front aus schwarzem MDF und die Seitenteile aus Multiplex gefertigt. Nach dem Zusammenbauen haben wir den Korpus nur mit Klarlack behandelt.
- Seite 23 Bauanleitung Seite Aufbauanleitung Die Loire ist ein System mit hoher Flexibilität und Kompatibilität und mit einem Maximum an Klang und Feinzeichnung. Die Loire-Lautsprecher sind für Kino- und Stereo-Betrieb gleichermaßen gut geeignet. Gern können Sie Ihre Wünsche und Hinweise an daniel@lautsprechershop.de senden.
